Steering Gear And Linkage Assembly: Notes
CAUTION:
- To prevent damage to the steering gear, secure it to the vise using a copper plate or clean cloth.
- Assemble in the order indicated in the table.
- Inspect the wheel alignment and adjust it if necessary. (See FRONT WHEEL ALIGNMENT .)

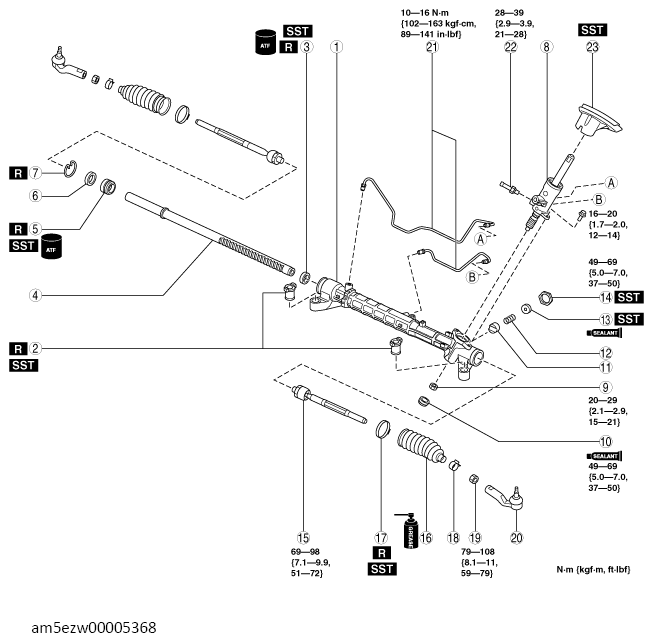

| 1 | Gear housing |
| 2 | Mounting rubber (See MOUNTING RUBBER ASSEMBLY NOTE .) |
| 3 | Oil seal (See OIL SEAL ASSEMBLY NOTE .) |
| 4 | Steering rack (See STEERING RACK ASSEMBLY NOTE .) |
| 5 | Rack bushing (See RACK BUSHING, STOPPER AND CLIP ASSEMBLY NOTE .) |
| 6 | Stopper (See RACK BUSHING, STOPPER AND CLIP ASSEMBLY NOTE .) |
| 7 | Clip (See RACK BUSHING, STOPPER AND CLIP ASSEMBLY NOTE .) |
| 8 | Pinion shaft and valve housing component (See PINION SHAFT AND VALVE HOUSING COMPONENT ASSEMBLY NOTE .) |
| 9 | Locknut (on pinion shaft) |
| 10 | Housing cover (See HOUSING COVER ASSEMBLY NOTE .) |
| 11 | Support yoke |
| 12 | Yoke spring |
| 13 | Adjusting cover (See ADJUSTING COVER, LOCKNUT (ON ADJUSTING COVER) ASSEMBLY NOTE .) |
| 14 | Locknut (on adjusting cover) (See ADJUSTING COVER, LOCKNUT (ON ADJUSTING COVER) ASSEMBLY NOTE .) |
| 15 | Tie rod |
| 16 | Boot (See BOOT ASSEMBLY NOTE .) |
| 17 | Boot band |
| 18 | Boot clamp |
| 19 | Locknut |
| 20 | Tie-rod end (See TIE-ROD END ASSEMBLY NOTE .) |
| 21 | Oil pipe |
| 22 | Return pipe |
| 23 | Floor seal (See FLOOR SEAL ASSEMBLY NOTE .) |
