Clutch Unit Removal/Installation: Notes
WARNING: This page is about a different variant/trim than selected.
Special Service Tool (SST)
| 49 E011 1A0 Ring gear brake set |
49 SE01 310A Clutch disc center tool |
49 1285 071 Bearing puller |
Replacement Part
| Lock bolt Quantity: 6 Location of use: Dual-mass flywheel |
Pilot bearing Quantity: 1 Location of use: Dual-mass flywheel |
Oil and Chemical Type
| Grease Type: Molybdenum grease |
- Disconnect the negative battery terminal. (See NEGATIVE BATTERY TERMINAL DISCONNECTION/CONNECTION (US) .)
- Remove the manual transaxle. (See MANUAL TRANSAXLE REMOVAL/INSTALLATION .)
- Remove in the order indicated in the table.
- Install in the reverse order of removal.
- Add the specified amount of manual transaxle oil. (See MANUAL TRANSAXLE OIL REPLACEMENT .)

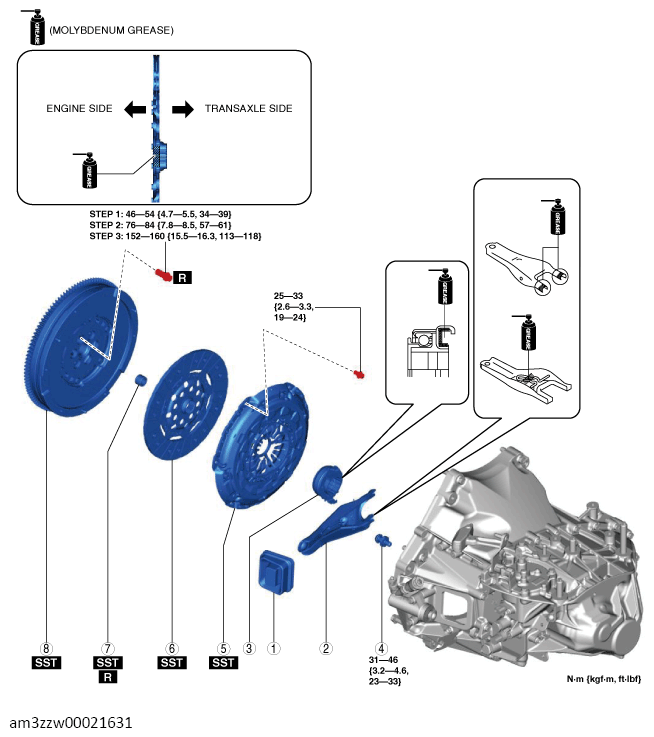

PART DESCRIPTION
| 1 | Boot |
| 2 | Clutch release fork |
| 3 | Clutch release collar |
| 4 | Pivot pin |
| 5 | Clutch cover (See CLUTCH COVER AND CLUTCH DISC REMOVAL NOTE .) (See CLUTCH DISC AND CLUTCH COVER INSTALLATION NOTE .) |
| 6 | Clutch disc (See CLUTCH COVER AND CLUTCH DISC REMOVAL NOTE .) (See CLUTCH DISC AND CLUTCH COVER INSTALLATION NOTE .) |
| 7 | Pilot bearing (See PILOT BEARING REMOVAL NOTE .) (See PILOT BEARING INSTALLATION NOTE .) |
| 8 | Dual-mass flywheel (See DUAL-MASS FLYWHEEL REMOVAL NOTE .) (See DUAL-MASS FLYWHEEL INSTALLATION NOTE .) |
