Dashboard Disassembly/Assembly
WARNING: This page is about a different car, the 2018 Mazda 6. However, it is still accessible from the selected car via links, so may be relevant.

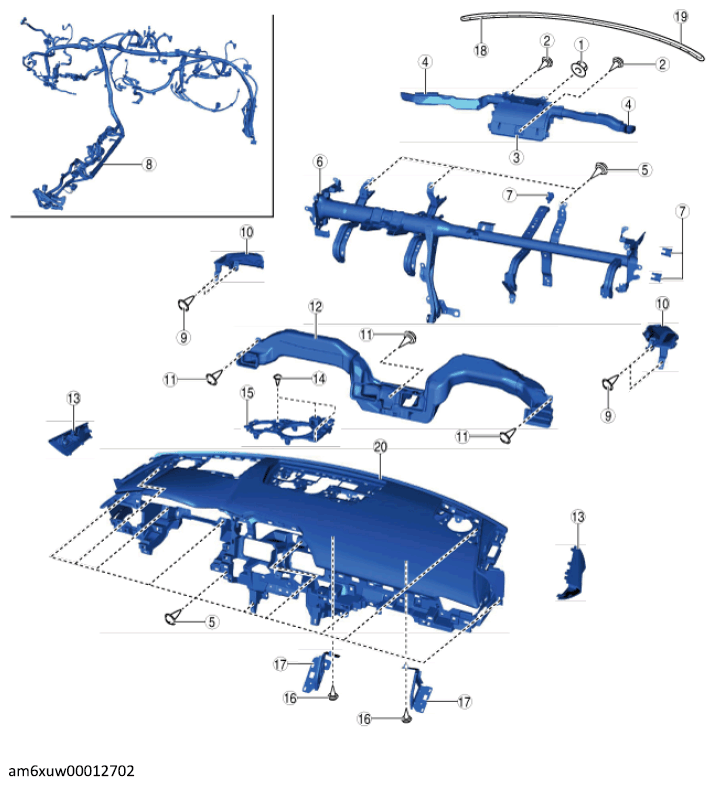

- Disassemble in the order indicated in the table.COMPONENT DESCRIPTION
1 Nut 2 Screw 3 Center defroster 4 Demister duct No. 1 5 Screw 6 Dashboard member 7 Member junction 8 Wiring harness 9 Screw 10 Demister duct No. 2 11 Screw 12 Center duct 13 Side cover 14 Screw 15 Center hole cover 16 Screw 17 Dashboard bracket 18 Seal tape No. 1 19 Seal tape No. 2 20 Dashboard - Assemble in the reverse order of disassembly.NOTE:
- When replacing the dashboard, remove the following parts:
- Center speaker grille (See SPEAKER GRILLE REMOVAL/INSTALLATION .)
- Side speaker grille (See SPEAKER GRILLE REMOVAL/INSTALLATION .)
- Front center speaker (with Bose®) (See FRONT CENTER SPEAKER REMOVAL/INSTALLATION .)
- Front side speaker (with Bose®) (See FRONT SIDE SPEAKER REMOVAL/INSTALLATION .)
- Global positioning system (GPS) antenna (See GLOBAL POSITIONING SYSTEM (GPS) ANTENNA REMOVAL/INSTALLATION .)
- Keyless antenna (See KEYLESS ANTENNA REMOVAL/INSTALLATION .)
- Ambient temperature sensor (See AMBIENT TEMPERATURE SENSOR REMOVAL/INSTALLATION .)
- Passenger-side air bag module (See PASSENGER-SIDE AIR BAG MODULE REMOVAL/INSTALLATION [TWO-STEP DEPLOYMENT CONTROL SYSTEM - US/CANADA SPEC.] .)
- Active driving display (with active driving display) (See ACTIVE DRIVING DISPLAY REMOVAL/INSTALLATION .)
- Meter hood No. 2 (with active driving display) (See METER HOOD REMOVAL/INSTALLATION .)
- Parking assist unit (with parking sensor) (See PARKING ASSIST UNIT REMOVAL/INSTALLATION .)
- Front parking sensor buzzer (with parking sensor) (See FRONT PARKING SENSOR BUZZER REMOVAL/INSTALLATION .)
- When replacing the dashboard, remove the following parts:
