A/C Unit Disassembly/Assembly: Notes
WARNING: This page is about a different car, the 2017 Mazda CX-5. However, it is still accessible from the selected car via links, so may be relevant.
Replacement Part
O-ring (expansion valve)
Quantity: 2
Location of use: expansion valve
- Disassemble in the order indicated in the table.CAUTION:
- If a non-specified grease is used, it may result in abnormal noise or improper operation of the links. Apply only the specified grease to each link.
X: Applicable-: Not applicable

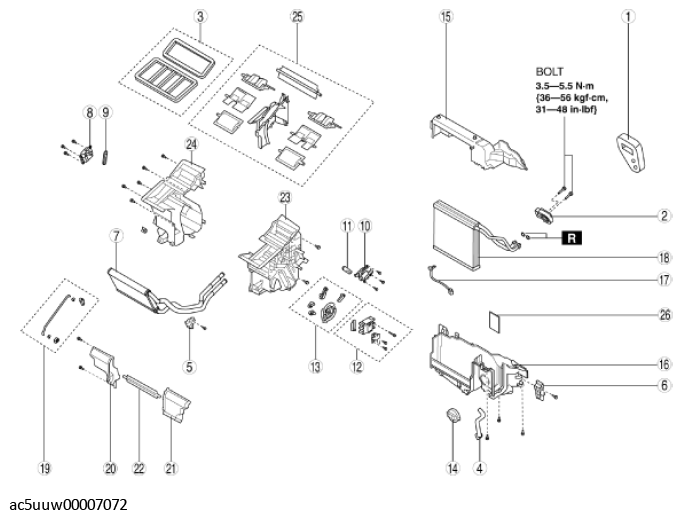

Step Part name Disassembly/assembly of main parts Heater core Evaporator temperature sensor Evaporator 1 Polyurethane foam X X X 2 Expansion valve - - X 3 Adhesive polyurethane - - - 4 Drain hose - - - 5 Plate (1) X X X 6 Plate (2) X X X 7 Heater core X X X 8 Driver-side air mix actuator (Full-auto air conditioner) - - - 9 Driver-side air mix link (Full-auto air conditioner) - - - 10 Passenger-side air mix actuator (Full-auto air conditioner) - - - Air mix actuator (manual air conditioner) - - - 11 Passenger-side air mix link (Full-auto air conditioner) - - - Air mix link (Manual air conditioner) - - - 12 Airflow mode actuator - - - 13 Airflow mode link set - - - 14 Blower fan controller - - - 15 A/C case (1) - X X 16 A/C case (2) - X X 17 Evaporator temperature sensor (See Evaporator Temperature Sensor Assembly Note .) - X X 18 Evaporator - - X 19 Airflow mode link set (with rear vent) - - - 20 A/C case (rear vent (1)) (with rear vent) - - - 21 A/C case (rear vent (2)) (with rear vent) - - - 22 Door damper (with rear vent) - - - 23 A/C case (3) - - - 24 A/C case (4) - - - 25 Door damper - - - 26 Rubber (SKYACTIV-G 2.0) - - - - Assemble in the reverse order of disassembly.
