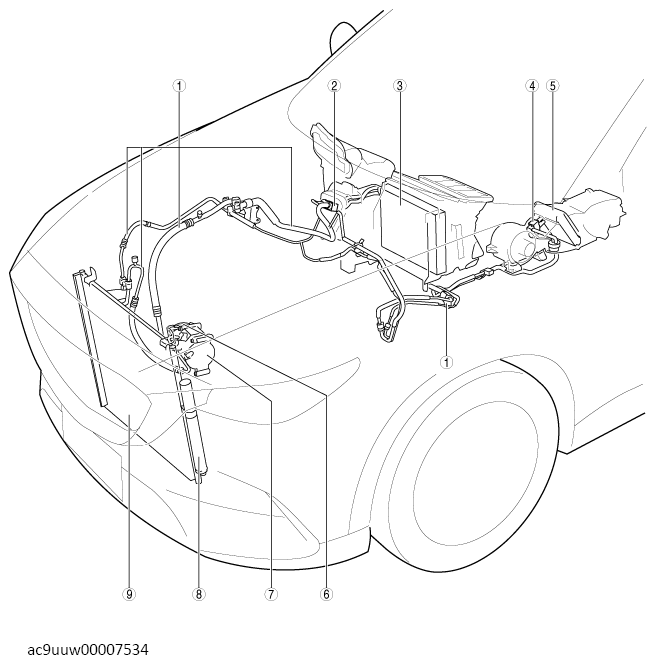

Structural View (Refrigerant System)
PART DESCRIPTION
| 1 | Refrigerant line (See REFRIGERANT LINE REMOVAL/INSTALLATION .) |
| 2 | Front expansion valve (See FRONT EXPANSION VALVE REMOVAL/INSTALLATION .) |
| 3 | Front evaporator (See FRONT EVAPORATOR INSPECTION .) |
| 4 | Rear expansion valve (See REAR EXPANSION VALVE REMOVAL/INSTALLATION .) |
| 5 | Rear evaporator (See REAR EVAPORATOR INSPECTION .) |
| 6 | Magnetic clutch (See MAGNETIC CLUTCH DISASSEMBLY/ASSEMBLY .) (See MAGNETIC CLUTCH ADJUSTMENT .) (See MAGNETIC CLUTCH INSPECTION .) |
| 7 | A/C compressor (See A/C COMPRESSOR REMOVAL/INSTALLATION .) |
| 8 | Receiver/drier (See RECEIVER/DRIER REMOVAL/INSTALLATION .) |
| 9 | Condenser (See CONDENSER REMOVAL/INSTALLATION .) (See CONDENSER INSPECTION .) |
