Remove Onboard Charger: Notes

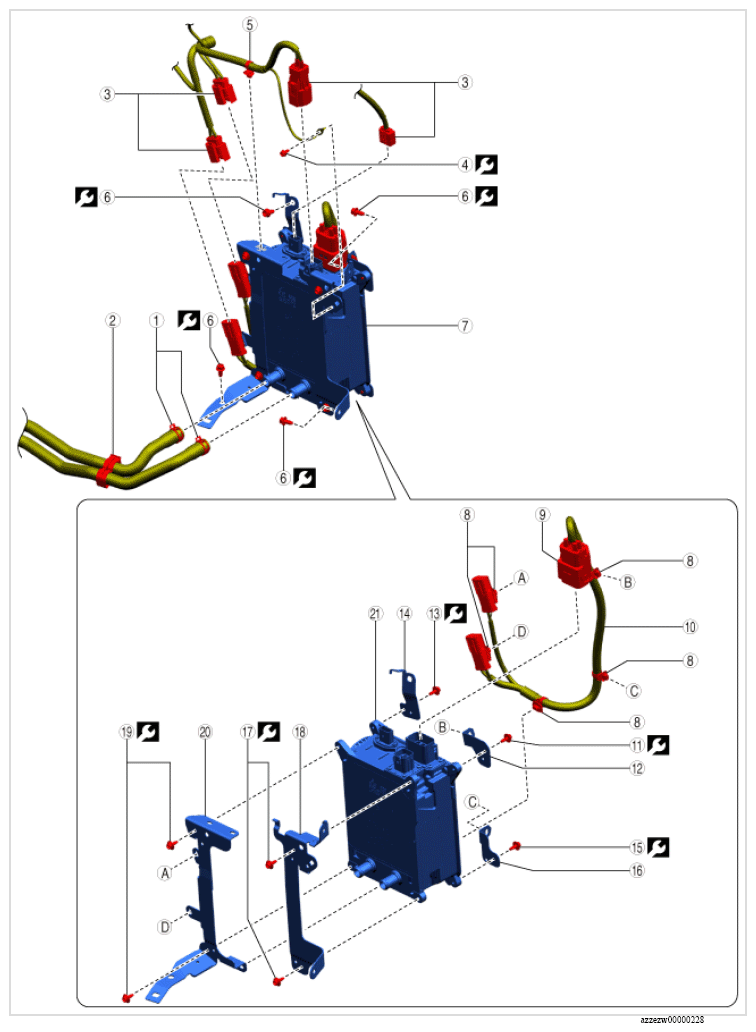

- Remove in the order indicated in the table.
TIGHTENING TORQUE SPECIFICATION
| Step | Part name | |
|---|---|---|
| 1 | Heater hose | - |
| 2 | Hose clip | - |
| 3 | Connector | - |
| 4 | Bolt | 11. N.m {110 kgf.cm, 95 in.lb} |
| 5 | Wiring harness clip | - |
| 6 | Bolt | 11. N.m {110 kgf.cm, 95 in.lb} |
| 7 | Onboard charger component | - |
| 8 | Wiring harness clip | - |
| 9 | Connector (See CONNECTOR DISCONNECTION NOTE ) (See CONNECTOR CONNECTION NOTE ) |
- |
| 10 | Short-cord | - |
| 11 | Bolt | 9.5 N.m {95 kgf.cm, 82 in.lb} |
| 12 | Bracket | - |
| 13 | Bolt | 9.5 N.m {95 kgf.cm, 82 in.lb} |
| 14 | Bracket (See BRACKET INSTALLATION NOTE ) |
- |
| 15 | Bolt | 9.5 N.m {95 kgf.cm, 82 in.lb} |
| 16 | Bracket (See BRACKET INSTALLATION NOTE ) |
- |
| 17 | Bolt | 9.5 N.m {95 kgf.cm, 82 in.lb} |
| 18 | Bracket (See BRACKET INSTALLATION NOTE ) |
- |
| 19 | Bolt | 9.5 N.m {95 kgf.cm, 82 in.lb} |
| 20 | Bracket (See BRACKET INSTALLATION NOTE ) |
- |
| 21 | Onboard charger | - |
