On-Off Ratio Test

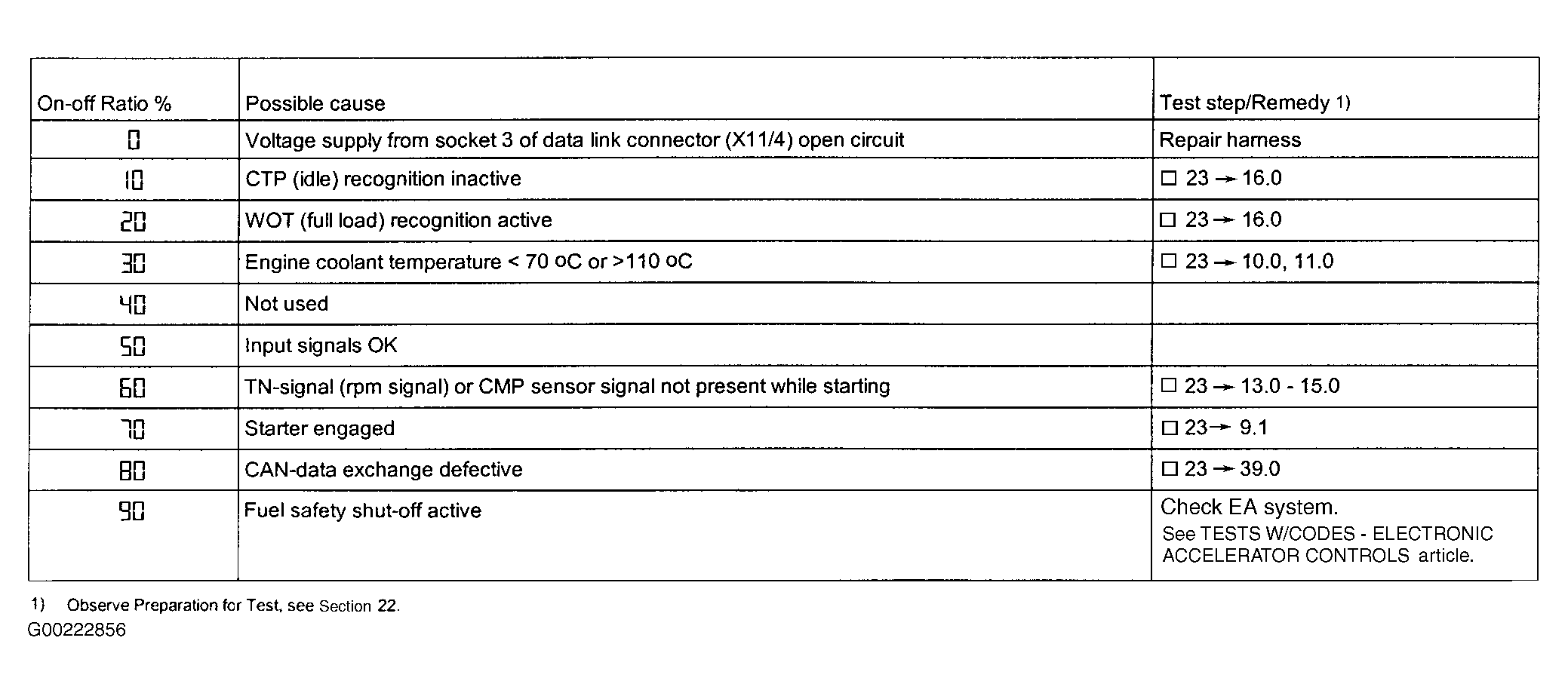

ON-OFF RATIO TEST, IGNITION: ON
| On-Off Ratio % | See |
|---|---|
| 0 | Fig 1 |
| 10 | Fig 1 |
| 20 | Fig 1 |
| 30 | Fig 1 |
| 40 | - |
| 50 | Fig 1 |
| 60 | Fig 1 |
| 70 | Fig 1 |
| 80 | Fig 1 |
| 90 | Fig 1 |

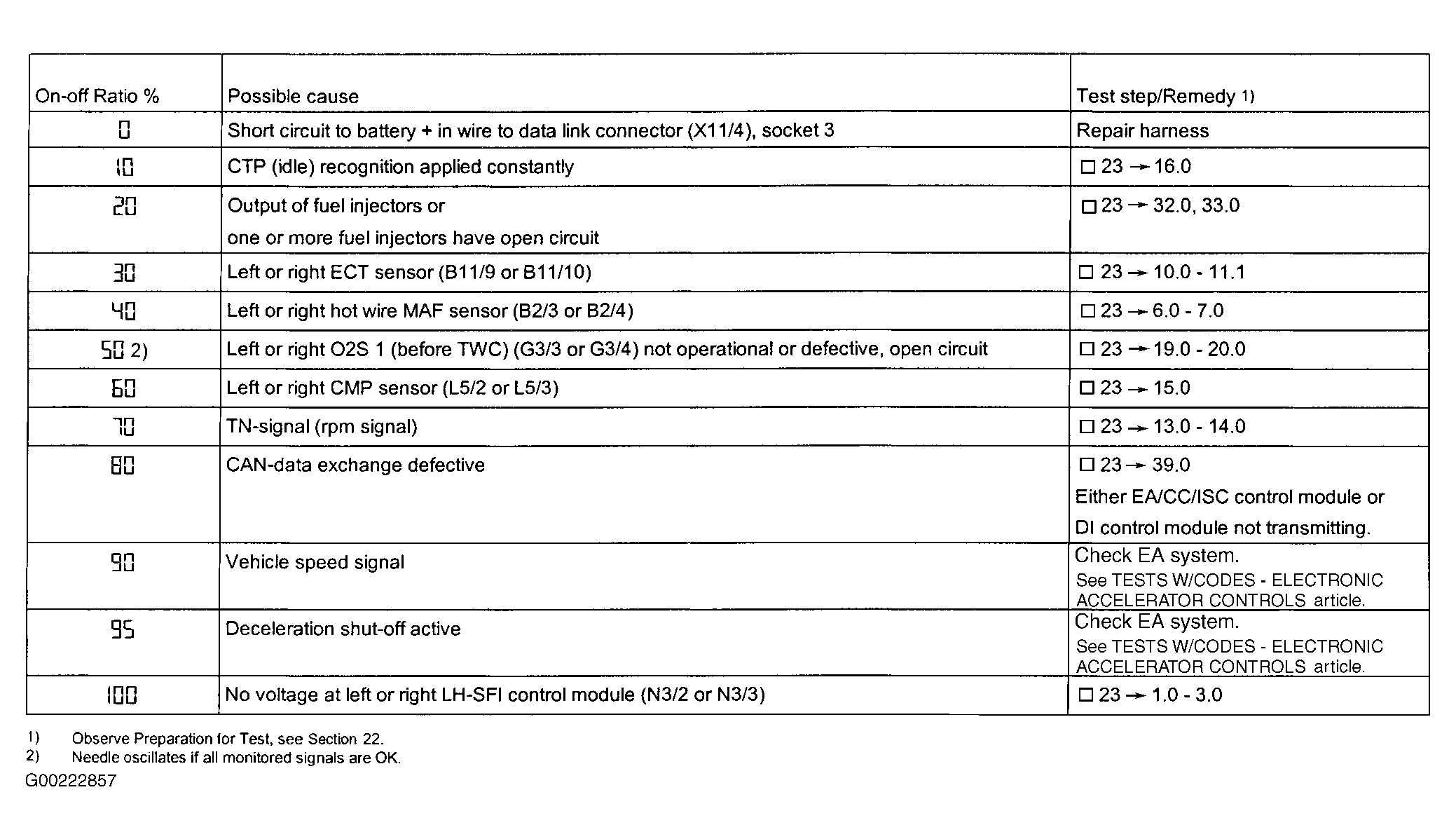

ON-OFF RATIO TEST, ENGINE: AT CTP (IDLE)
| On-Off Ratio % | See |
|---|---|
| 0 | Fig 2 |
| 10 | Fig 2 |
| 20 | Fig 2 |
| 30 | Fig 2 |
| 40 | Fig 2 |
| 50 | Fig 2 |
| 60 | Fig 2 |
| 70 | Fig 2 |
| 80 | Fig 2 |
| 90 | Fig 2 |
| 95 | Fig 2 |
| 100 | Fig 2 |

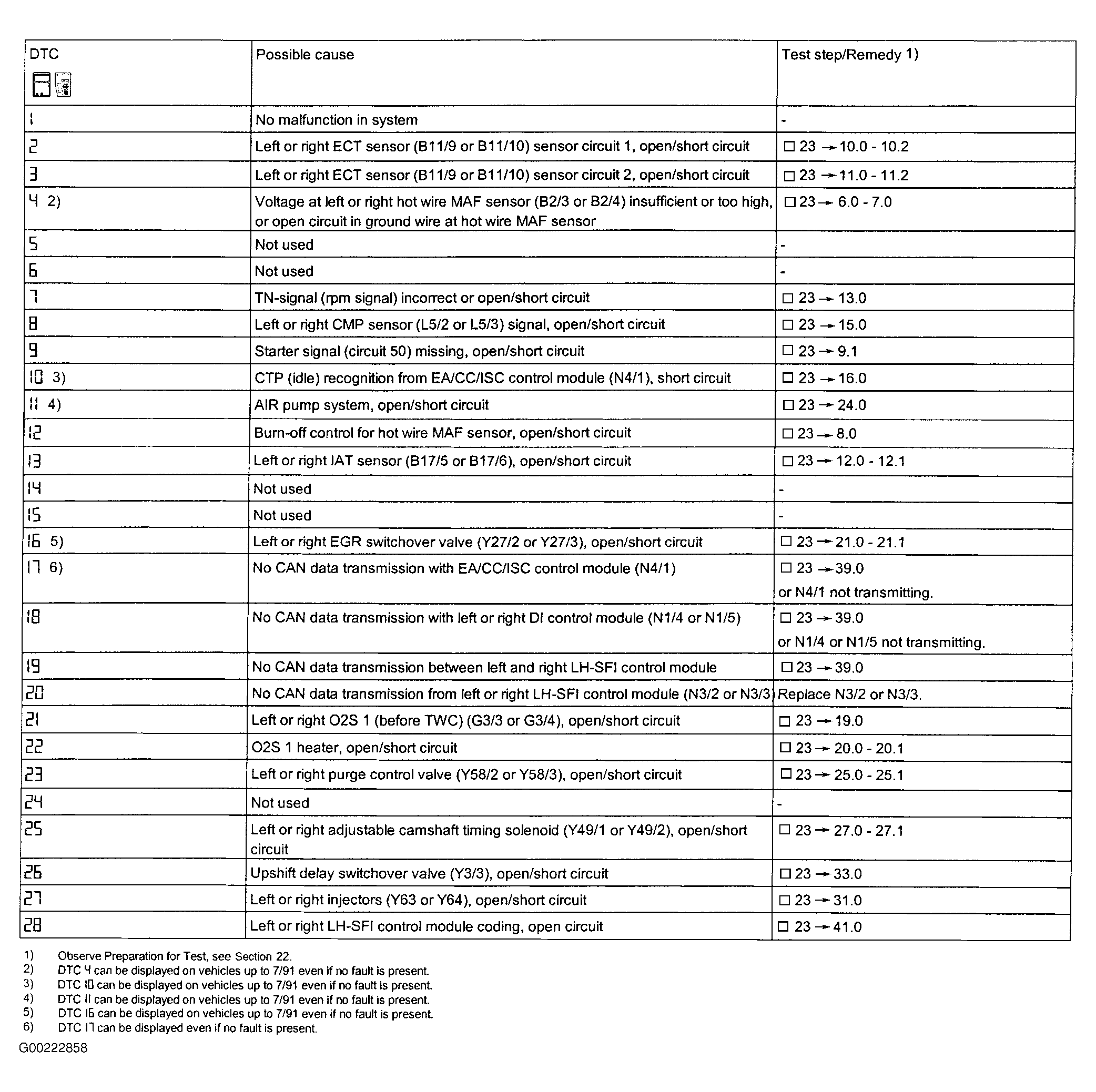

LH-SFI CONTROL MODULE DTC READOUT
| DTC | See |
| 1 | Fig 3 |
| 2 | Fig 3 |
| 3 | Fig 3 |
| 4 | Fig 3 |
| 5 | - |
| 6 | - |
| 7 | Fig 3 |
| 8 | Fig 3 |
| 9 | Fig 3 |
| 10 | Fig 3 |
| 11 | Fig 3 |
| 12 | Fig 3 |
| 13 | Fig 3 |
| 14 | - |
| 15 | - |
| 16 | Fig 3 |
| 17 | Fig 3 |
| 18 | Fig 3 |
| 19 | - |
| 20 | Fig 3 |
| 21 | Fig 3 |
| 22 | Fig 3 |
| 23 | Fig 3 |
| 24 | Fig 3 |
| 25 | Fig 3 |
| 26 | Fig 3 |
| 27 | Fig 3 |
| 28 | Fig 3 |
