Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.
Fig 1: Vehicle Overview
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

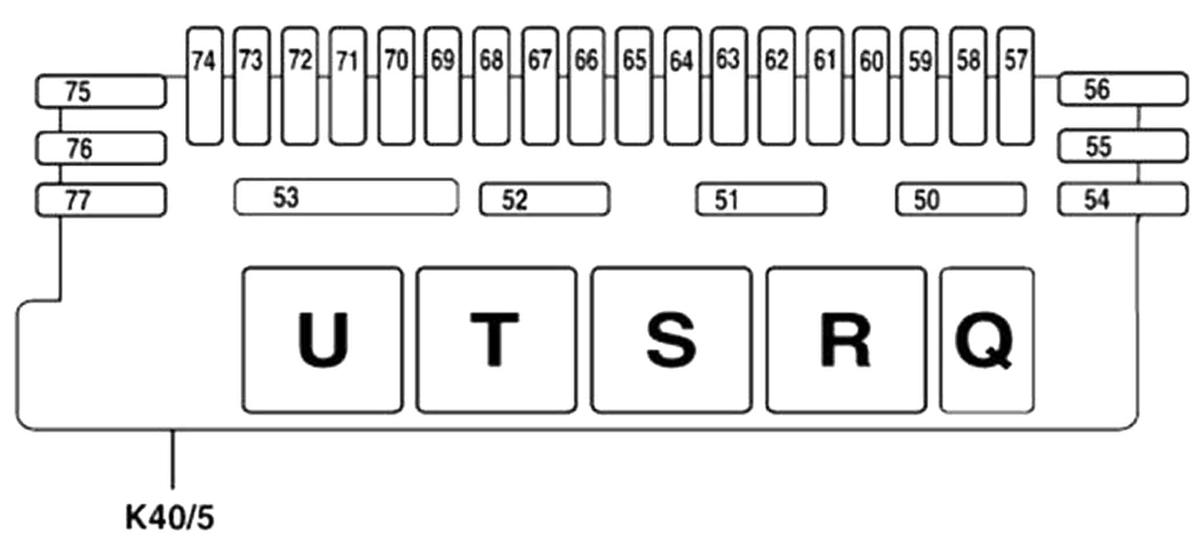

Fig 2: Rear Fuse & Relay Module
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 3: Passenger-Side Fuse & Relay Module
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 4: Driver-Side Fuse & Relay Module
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

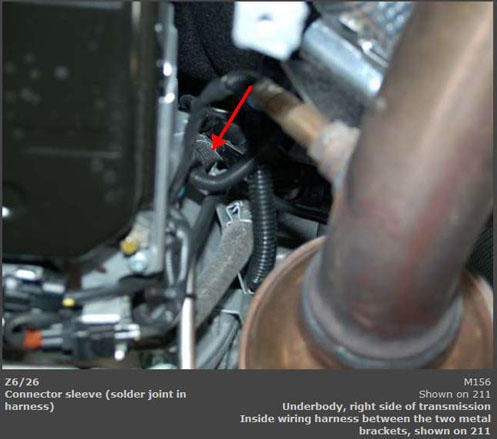

Fig 5: Vehicle Underside
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 6: Top Of Engine (5.5L V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 7: Top & Front Of Engine (5.5L V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 8: Vehicle Overview
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 9: Vehicle Overview
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 10: Automatic Transmission (722.9)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 11: HVAC Unit
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 12: Front Power Seats
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 13: Vehicle Overview (Supplemental Restraint System)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 14: Vehicle Overview (Anti-Theft Components)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 15: Automatic Transmission (722.6)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 16: Right Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 17: Left Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

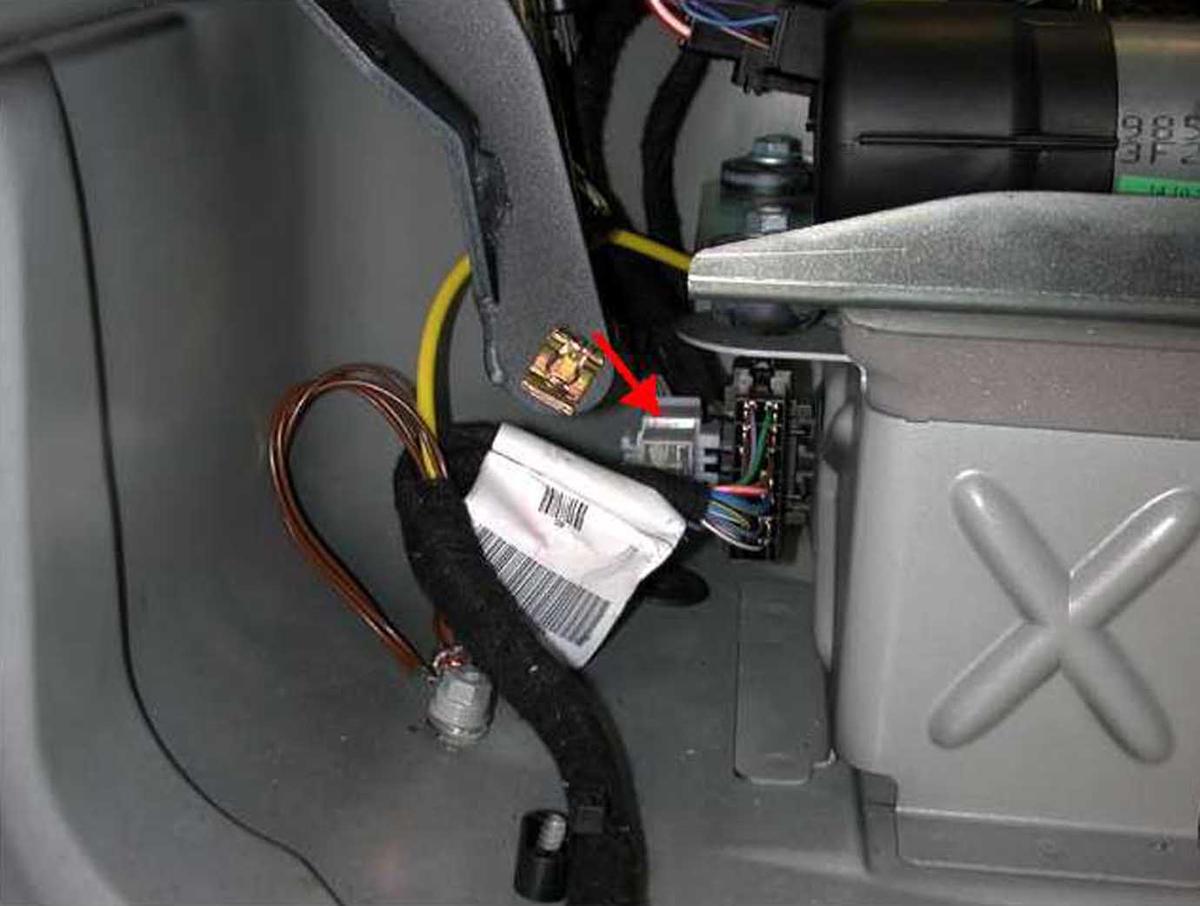

Fig 18: Left Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

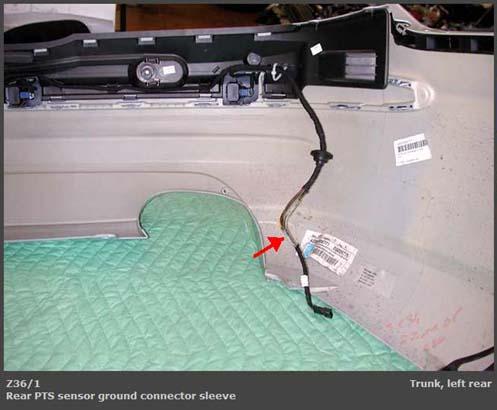

Fig 19: Left Rear Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 20: Right Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 21: Right Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

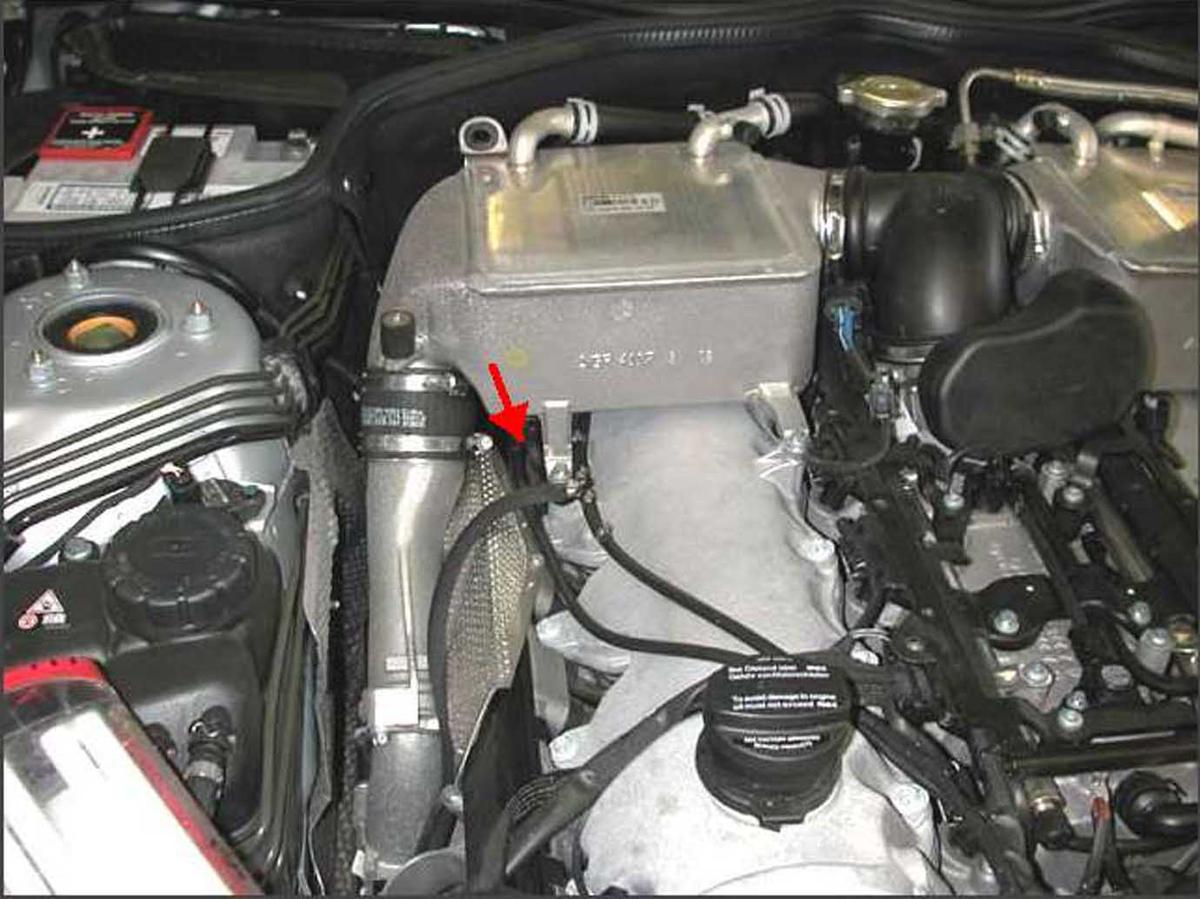

Fig 22: Right Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 23: Front Of Engine (5.5L V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 24: Right Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

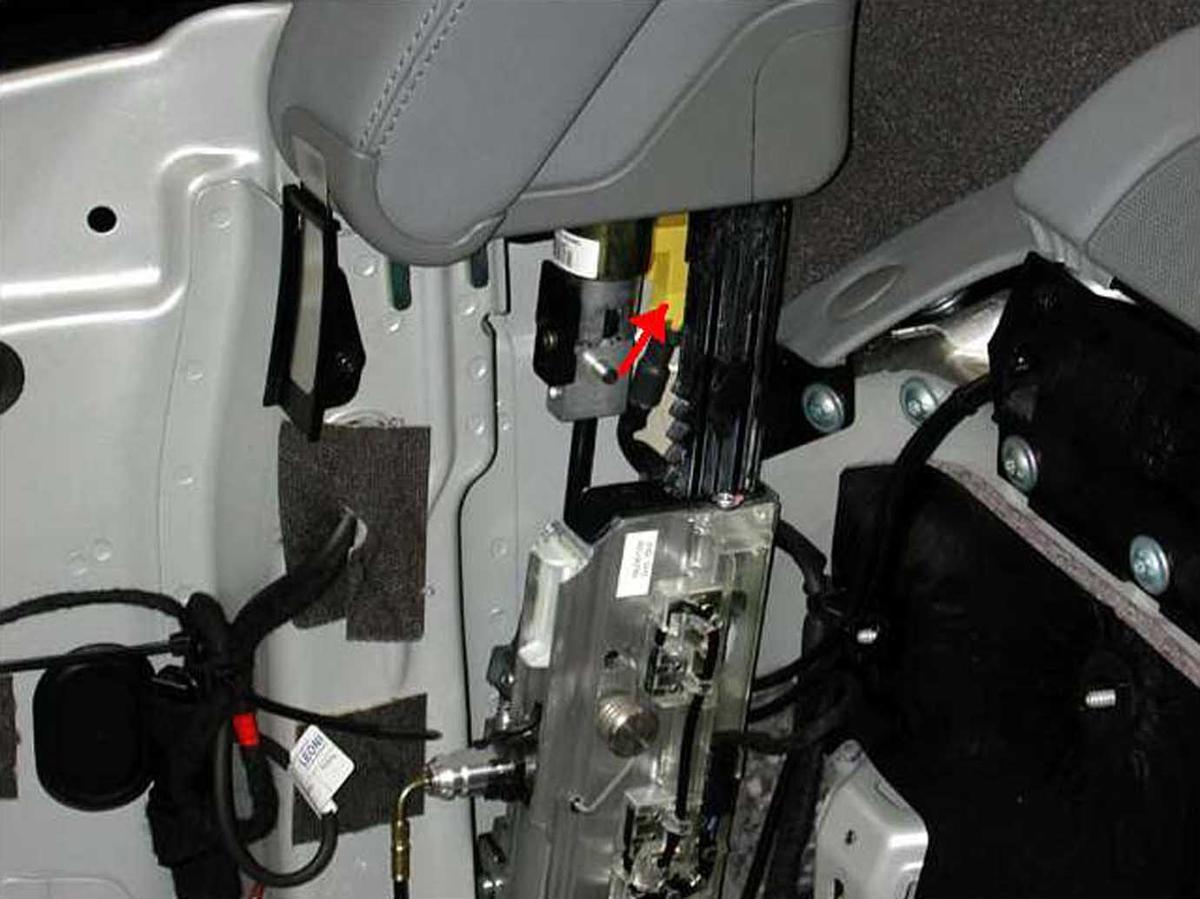

Fig 25: Near Base Of Right "B" Pillar
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 26: Near Base Of Right "B" Pillar
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

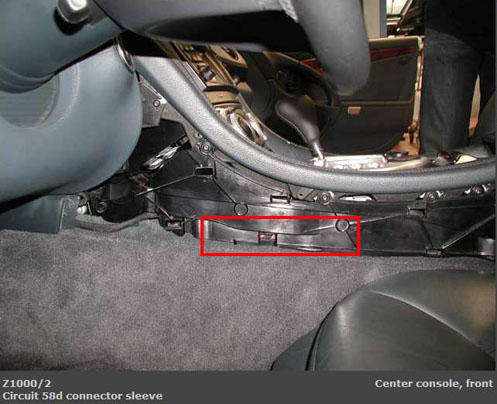

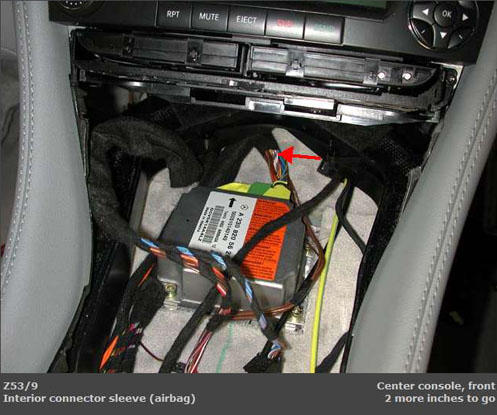

Fig 27: Front Of Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

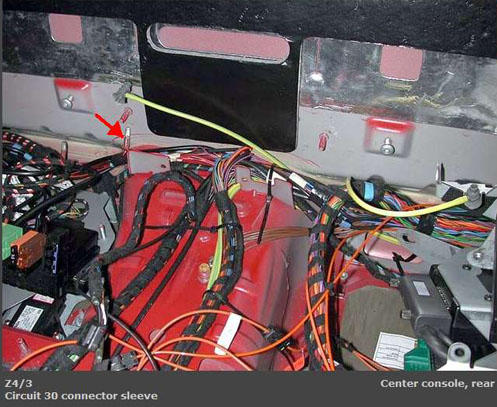

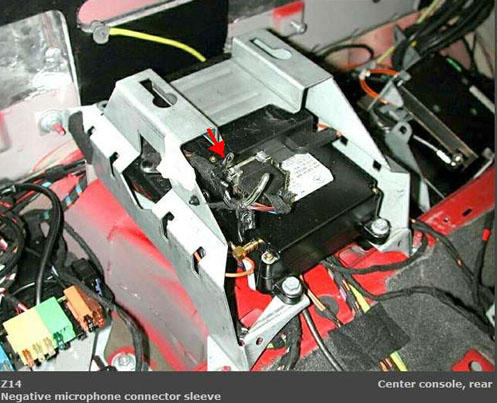

Fig 28: Rear Of Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 29: Under Left End Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 30: Under Right Side Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 31: Right Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 32: Left Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 33: Left Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 34: Behind Front Passenger's Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 35: Top Of Engine (V12)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 36: Right Front Of Engine (V12)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 37: Right Front Of Engine (5.5L V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 38: Left Front Of Engine (V12)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 39: Right Rear Of Engine (5.5L V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 40: Left Rear Of Engine (5.5L V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 41: Front Of Engine (V12)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 42: Right Front Of Engine (V12)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 43: Left Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 44: Left Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

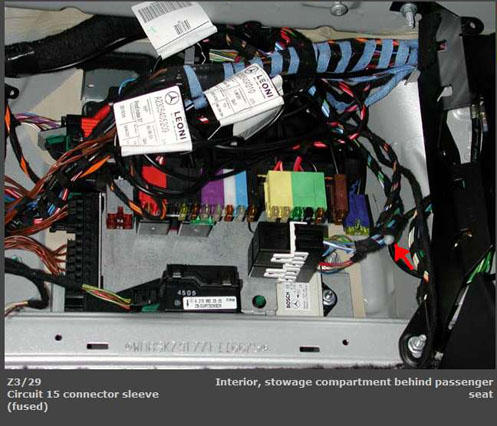

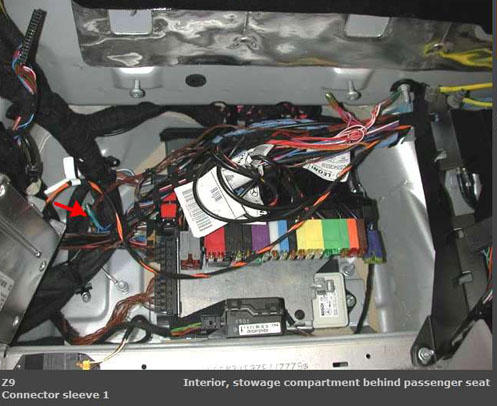

Fig 45: Stowage Compartment Behind Passenger Seat (AMG)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 46: Right Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 47: Right Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

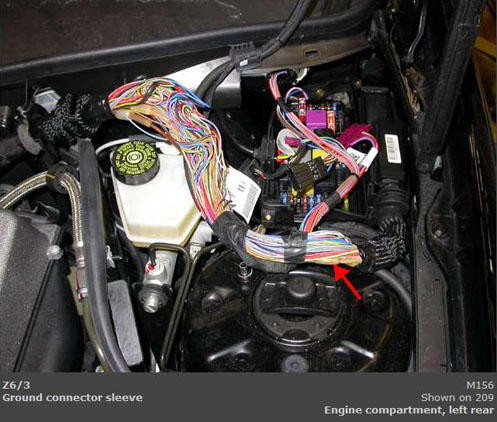

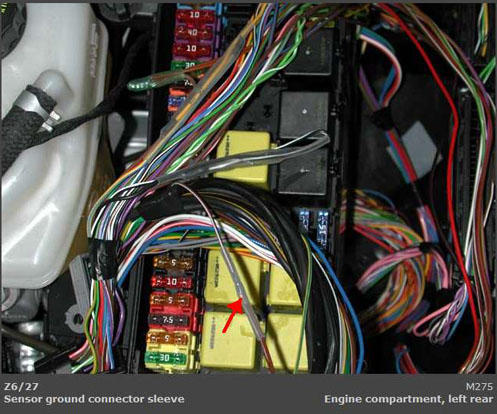

Fig 48: Left Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 49: Left Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

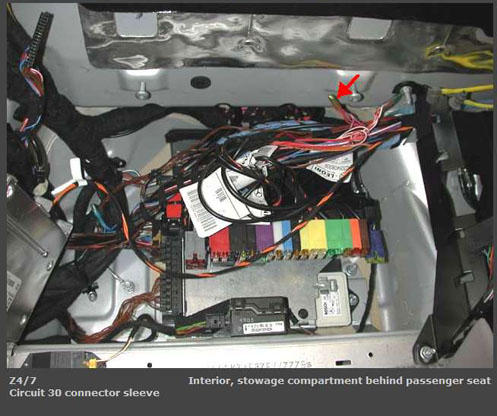

Fig 50: Stowage Compartment, Behind Passenger's Seat (AMG)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

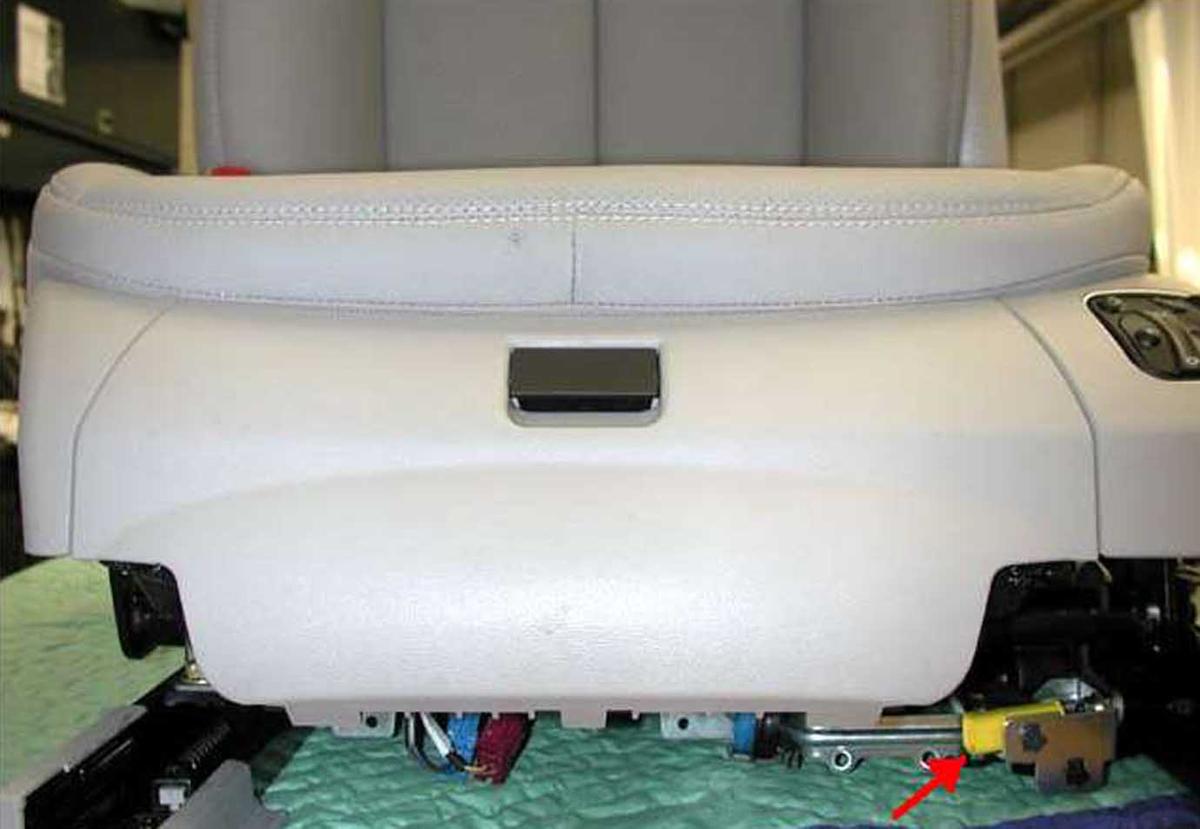

Fig 51: Under Driver's Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 52: Rear Of Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

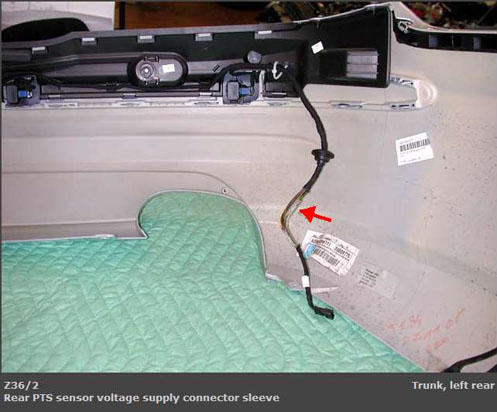

Fig 53: Left Rear Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

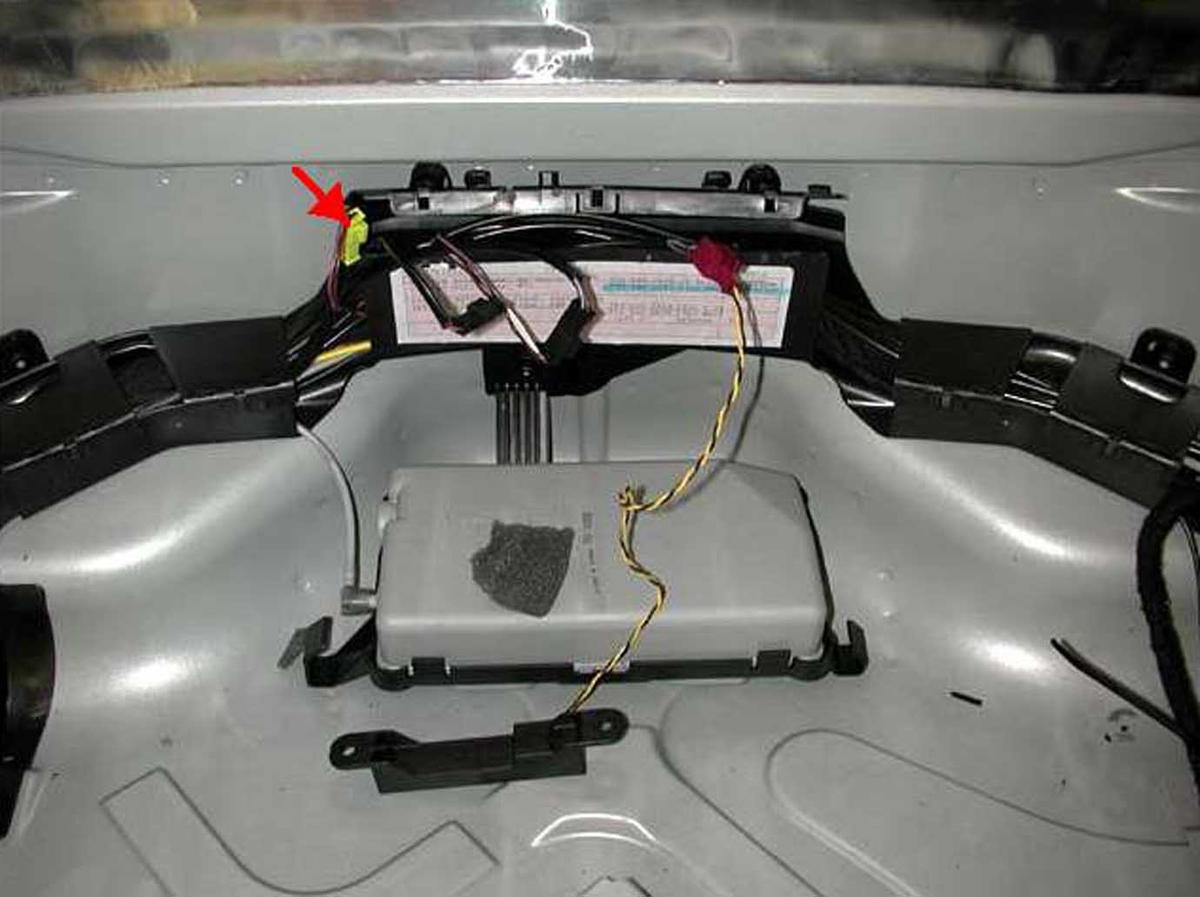

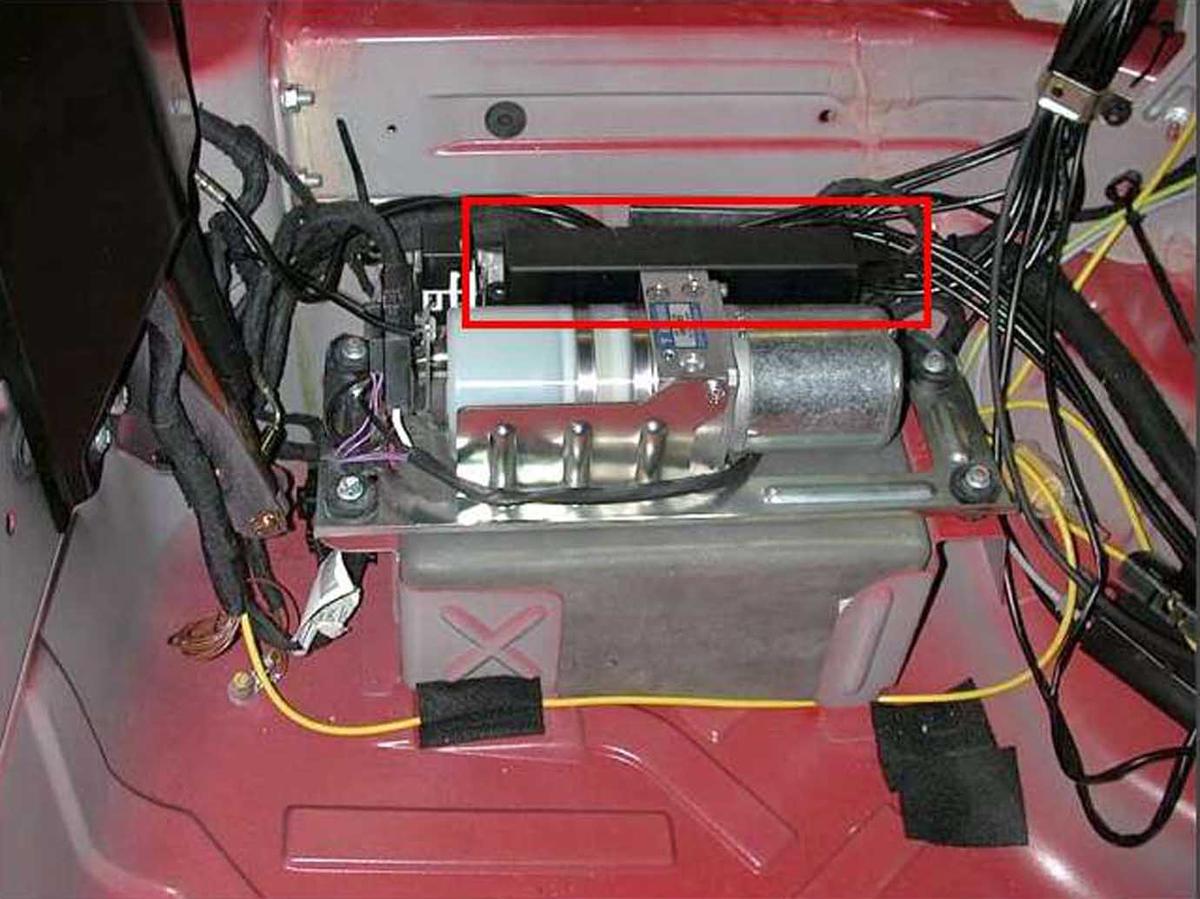

Fig 54: Center Front Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 55: Under Left Side Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

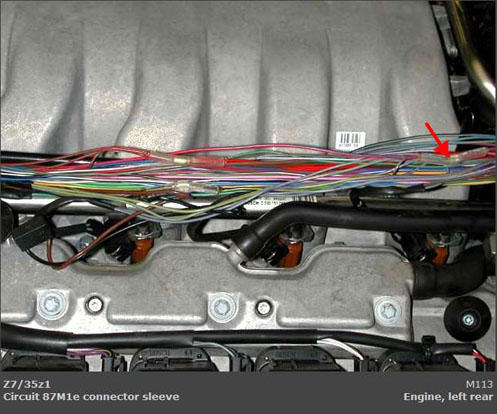

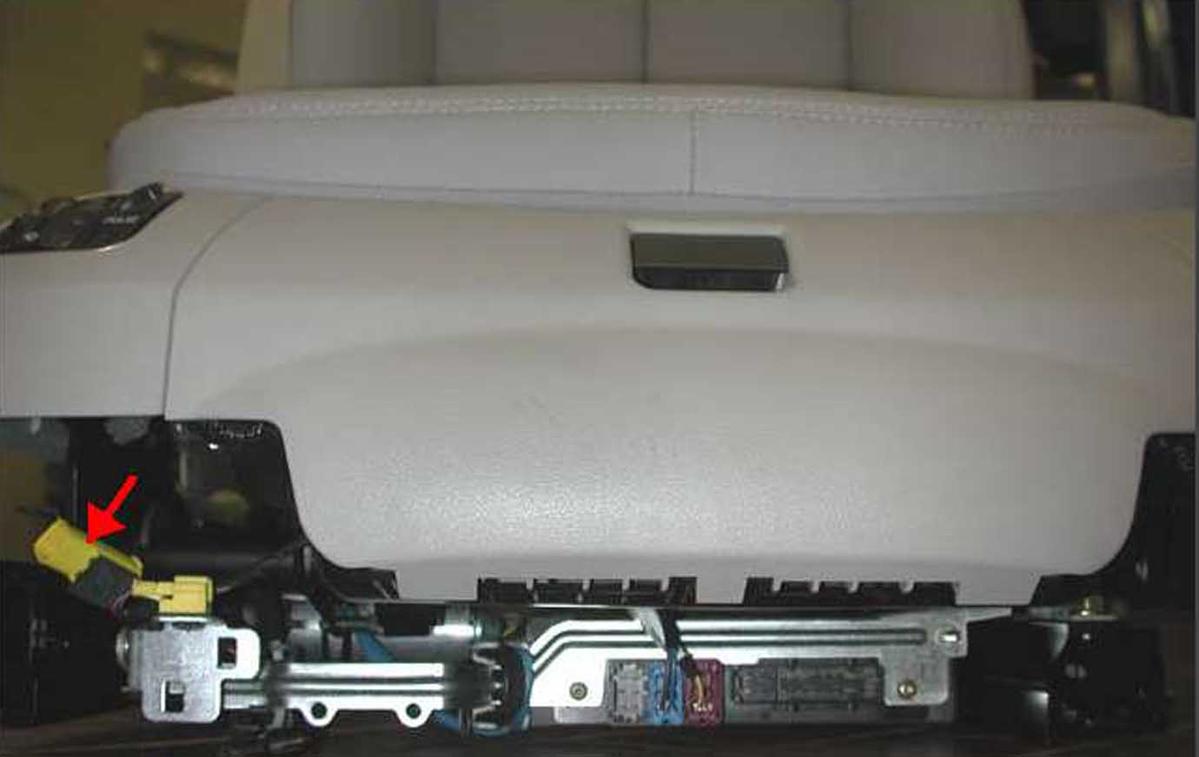

Fig 56: Under Front Passenger's Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 57: Top Left Side Of Engine (V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 58: Left Rear Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

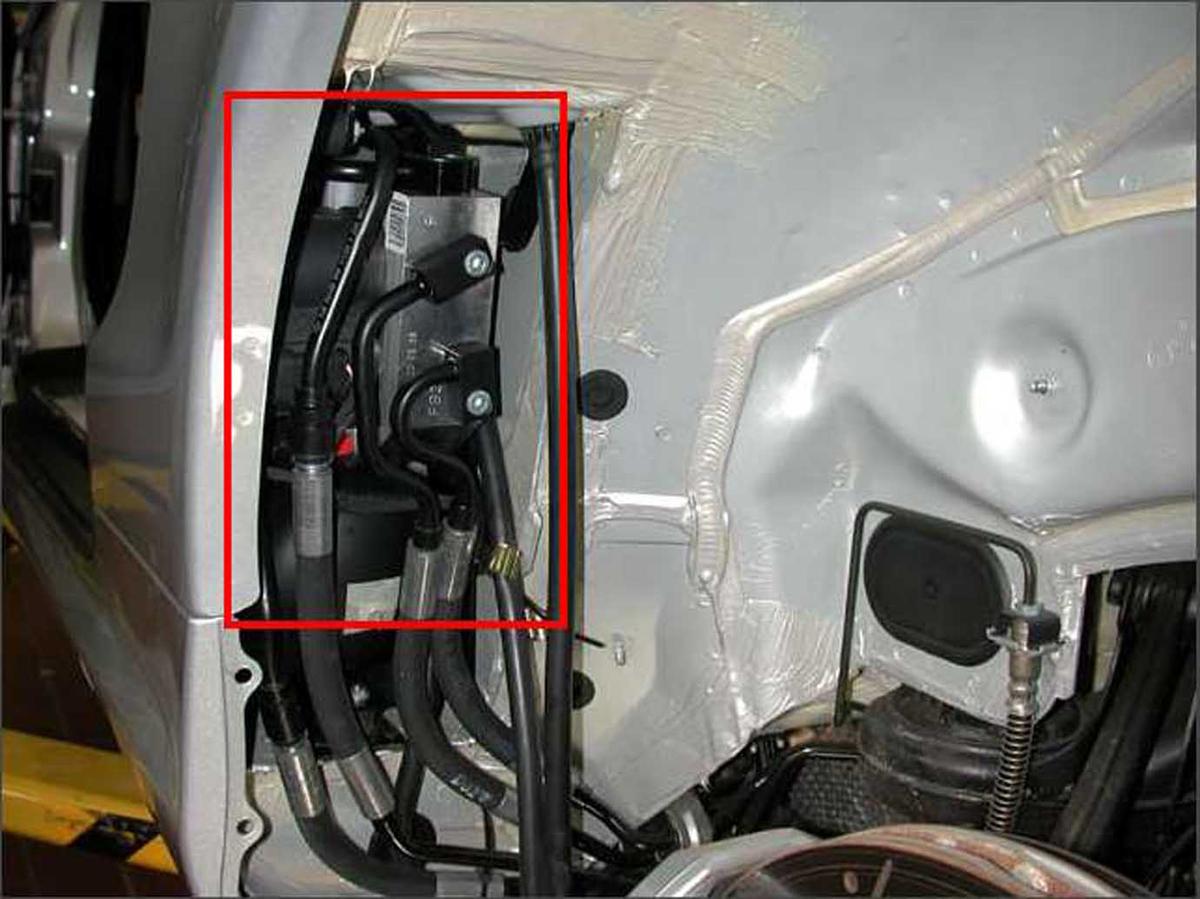

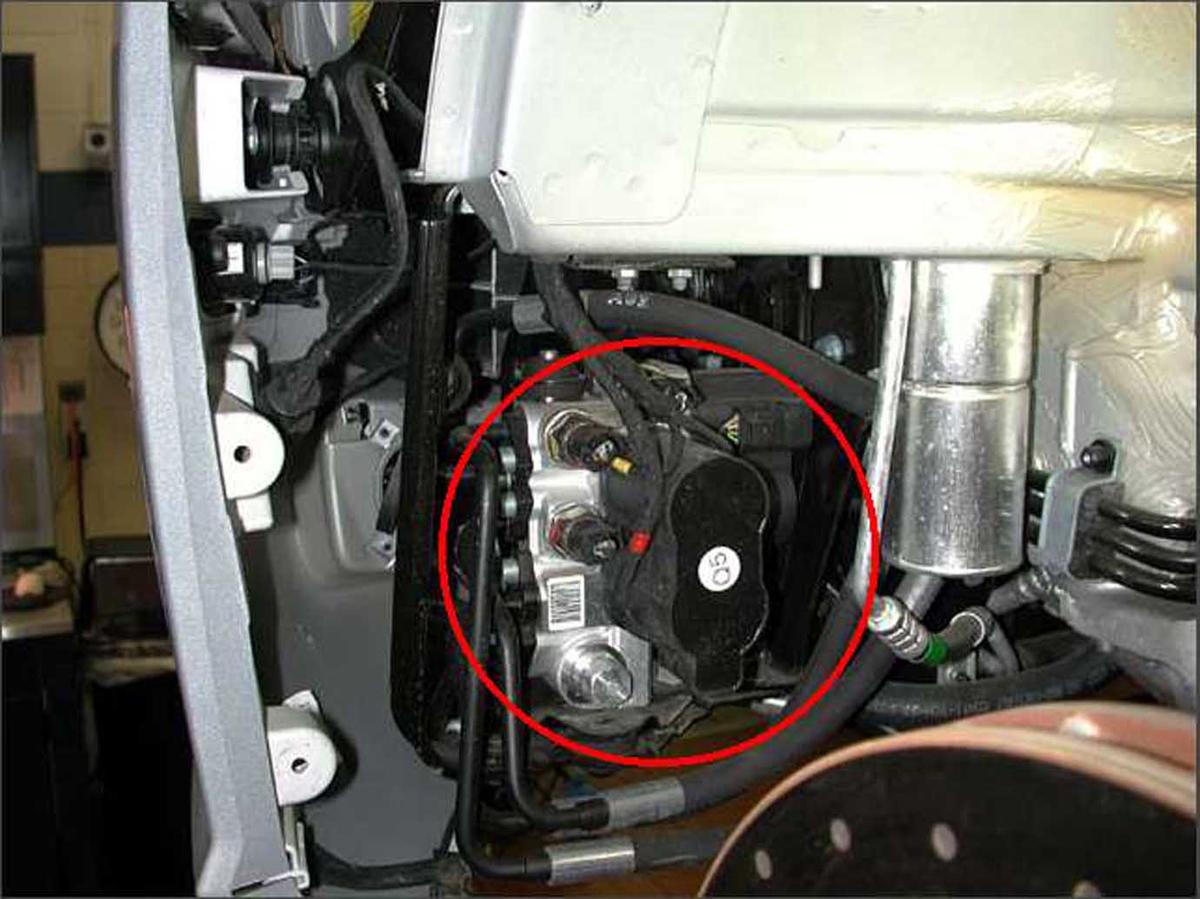

Fig 59: Right Front Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

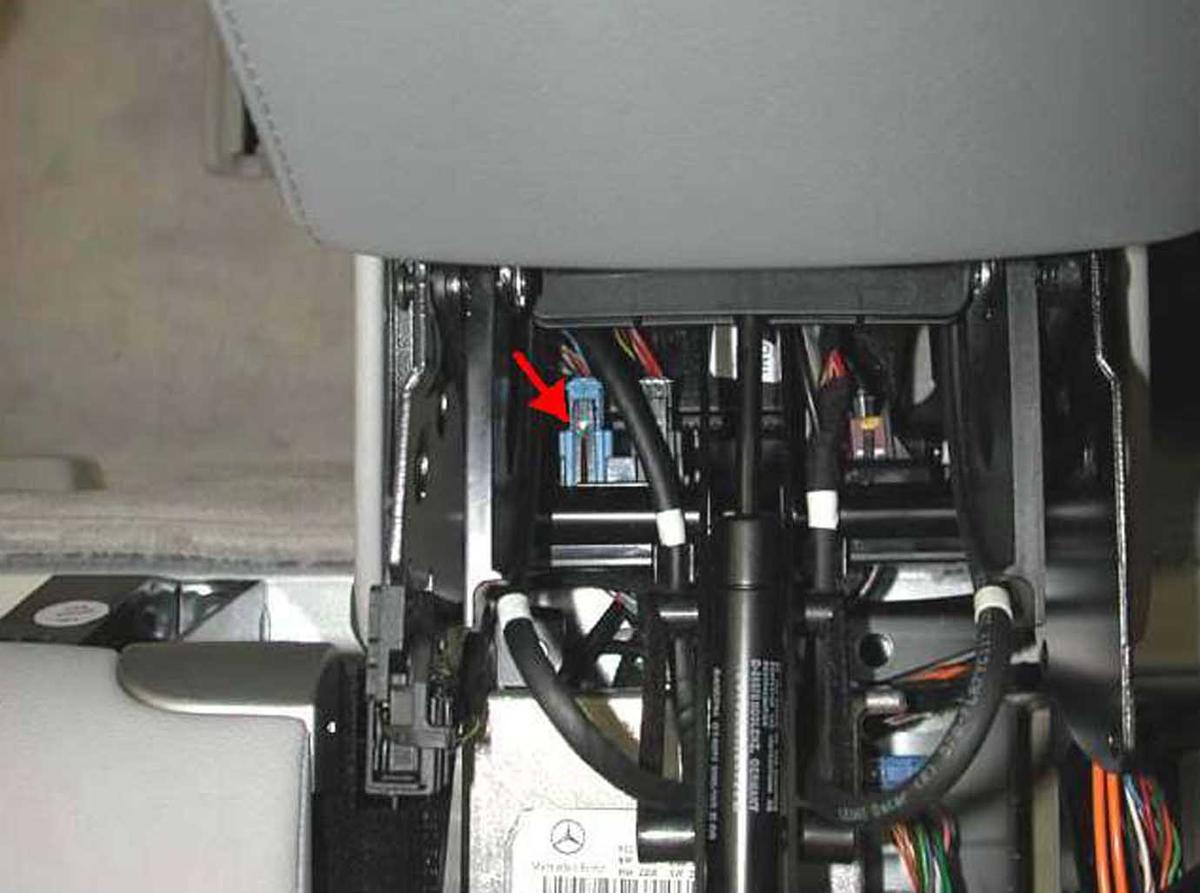

Fig 60: Driver's Seat Back (Passenger's Similar)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 61: Rear Fuse & Relay Module
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

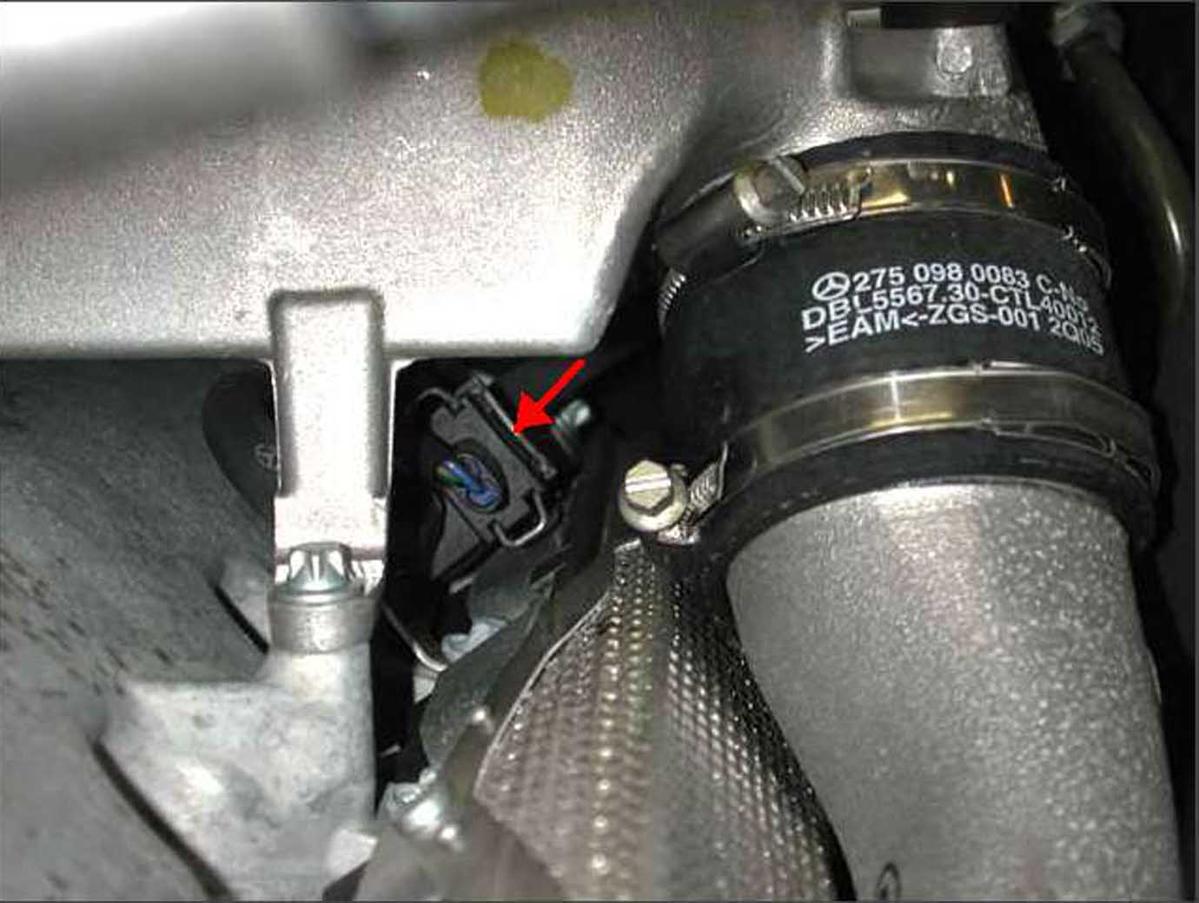

Fig 62: Right Rear Of Engine (V12)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

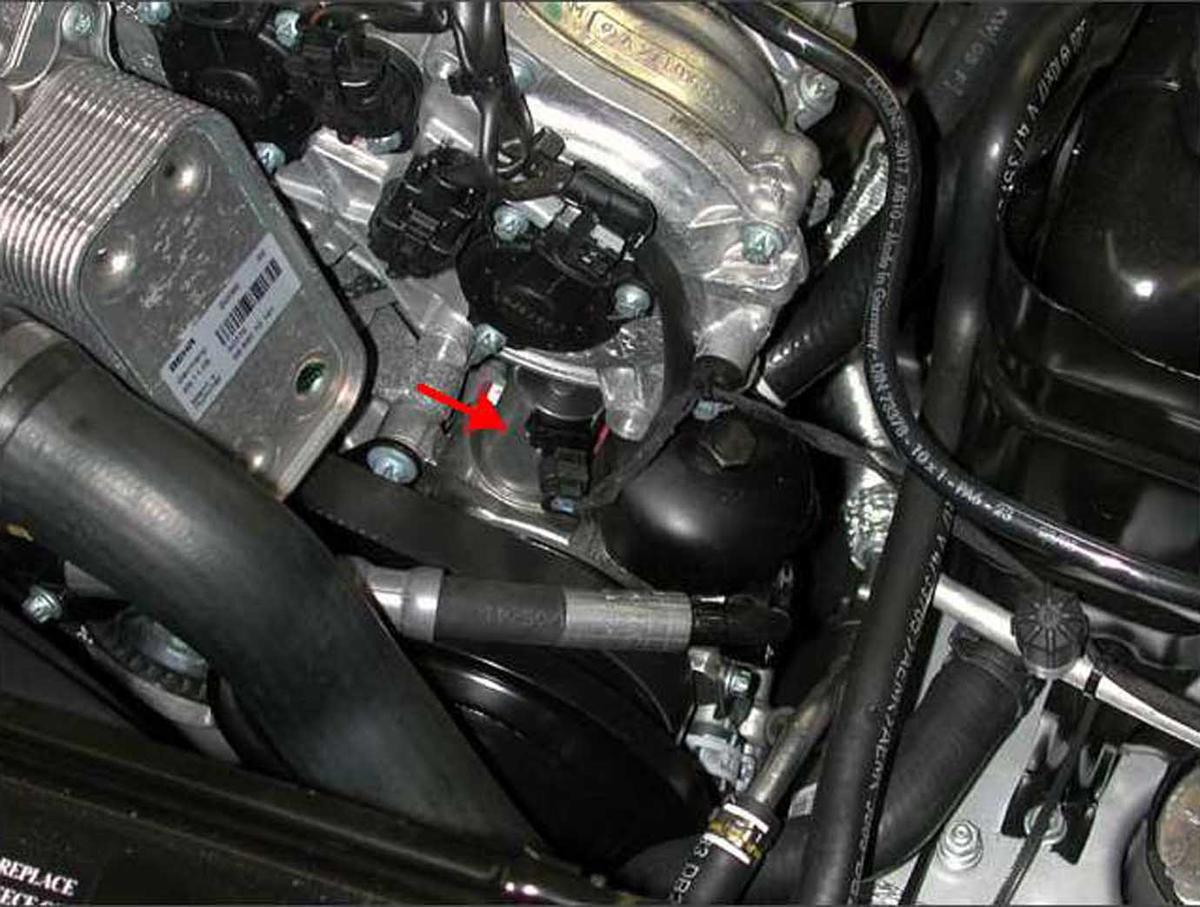

Fig 63: Left Front Of Engine (V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

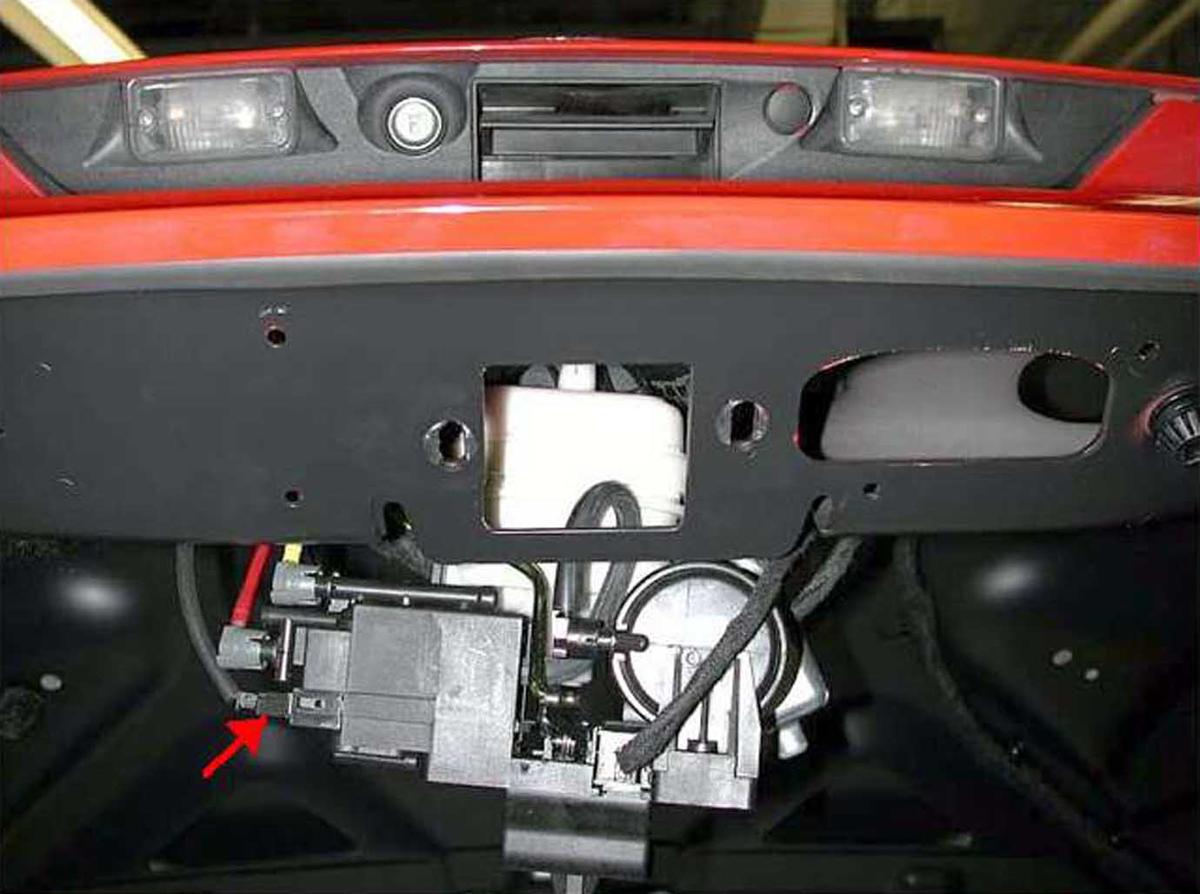

Fig 64: Trunk Lid
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

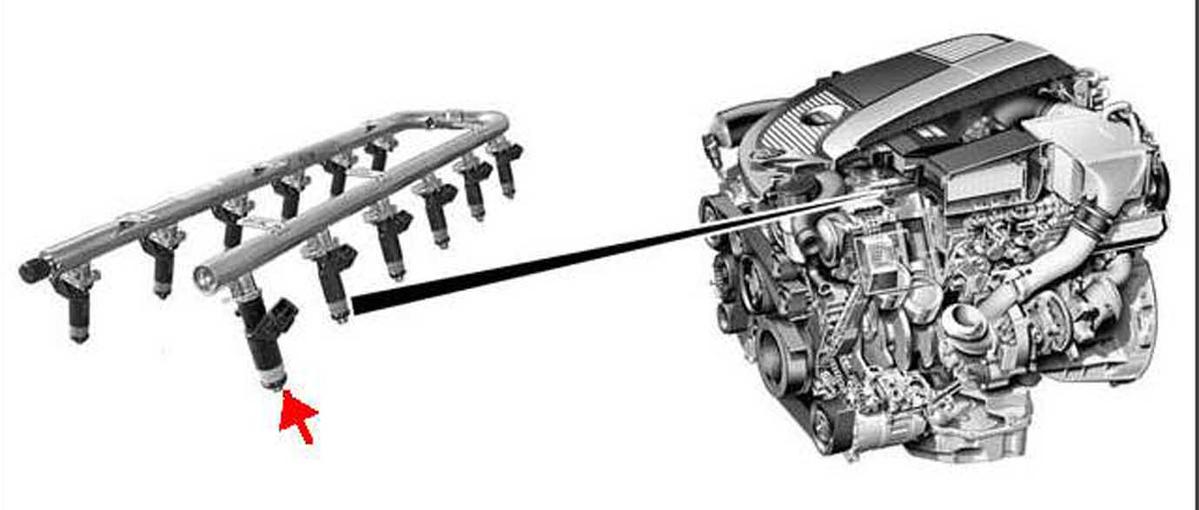

Fig 65: Top Of Engine (V12)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 66: Top Of Engine (V12)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 67: Right Rear Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 68: Right Rear Quarterpanel
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 69: Left Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

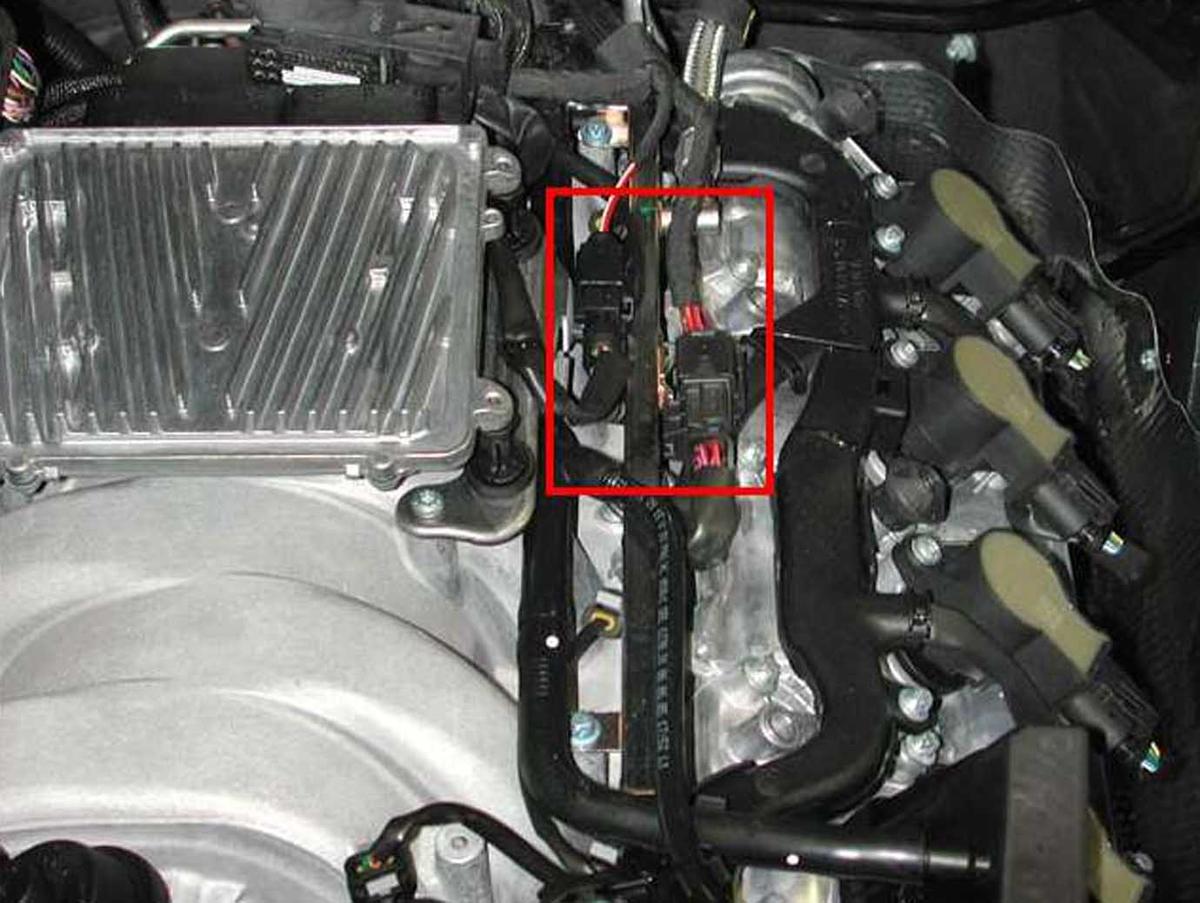

Fig 70: Top Of Engine (V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 71: Top Of Engine (V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 72: Right Front Of Engine (V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 73: Left Front Of Engine (V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 74: Left Rear Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

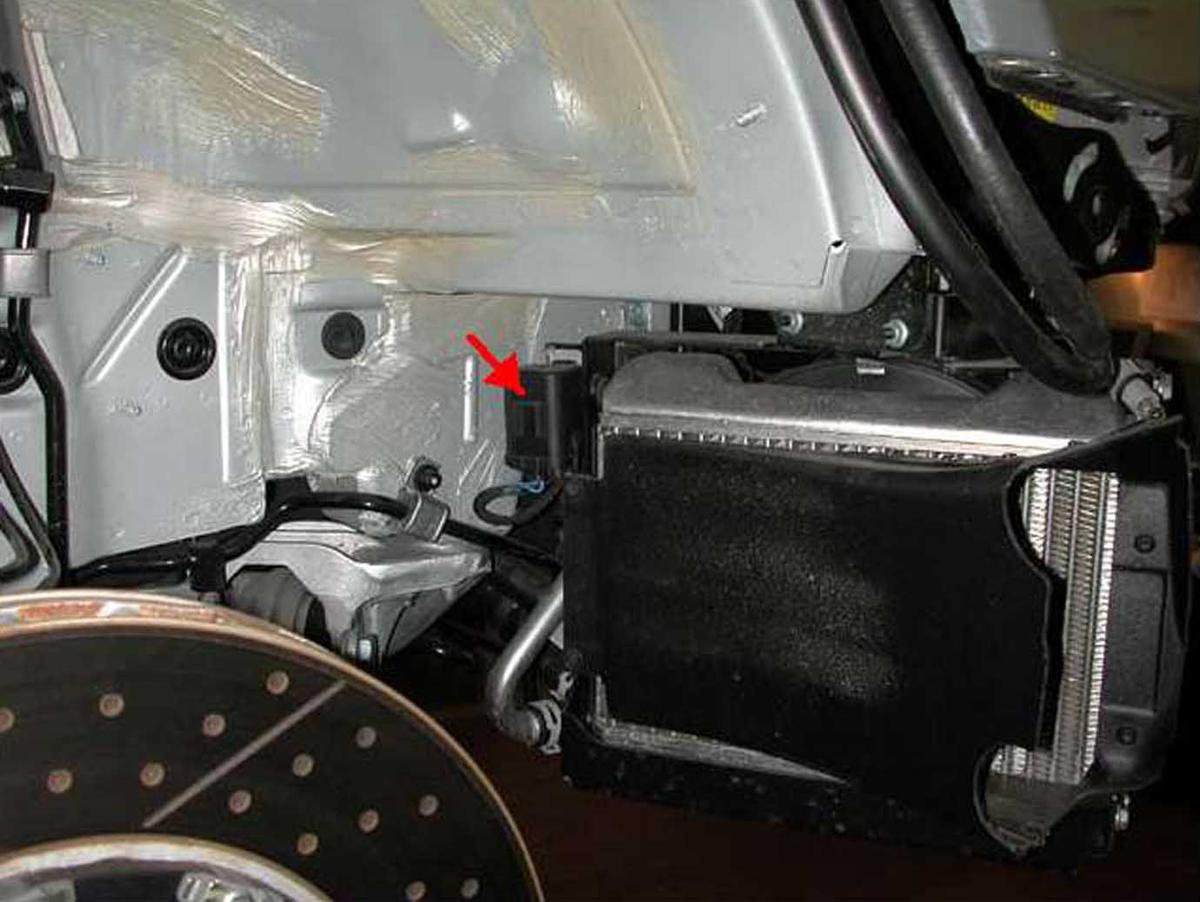

Fig 75: Left Front Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 76: Left Rear Of Engine (V12)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 77: Left Rear Of Engine (V12)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

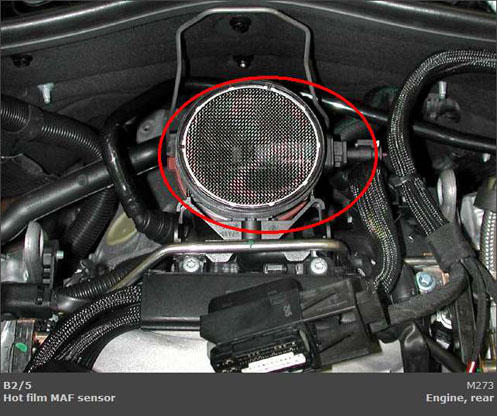

Fig 78: Rear Of Engine (V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

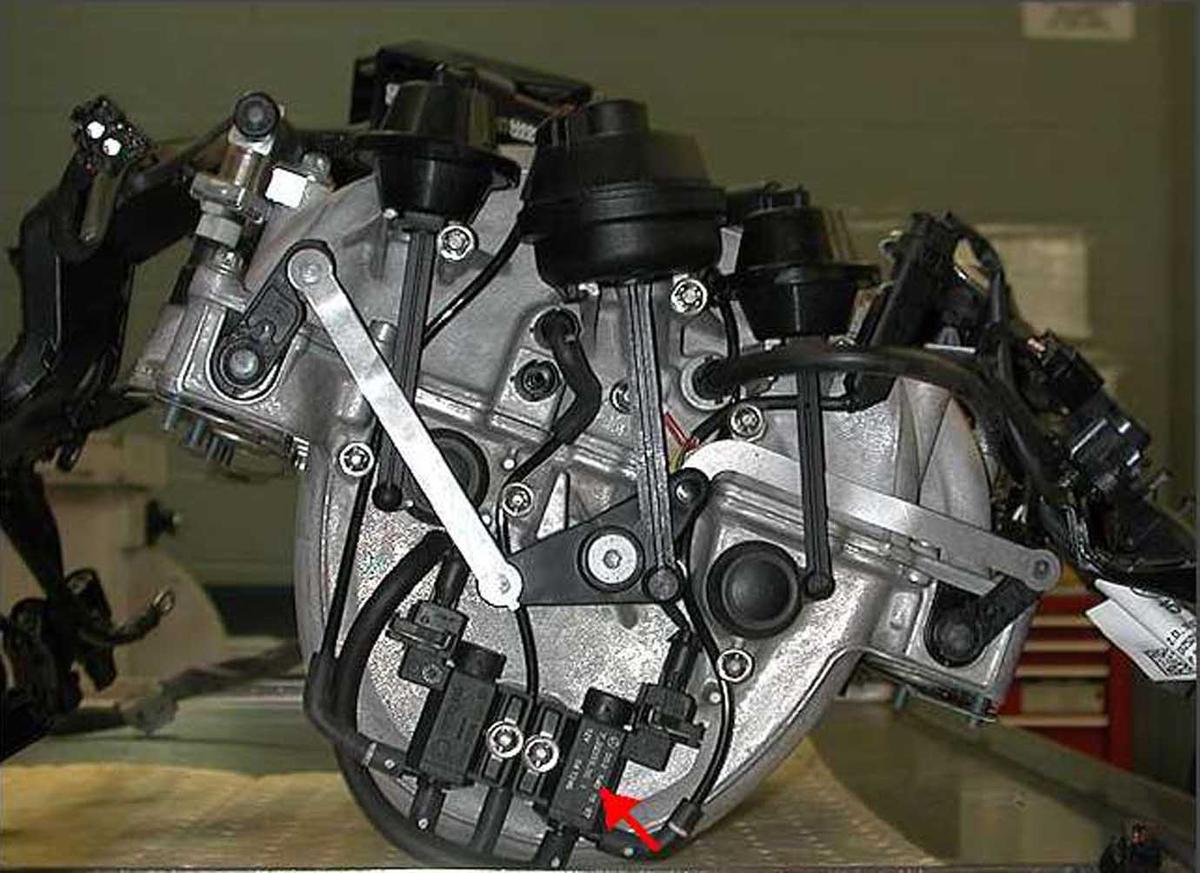

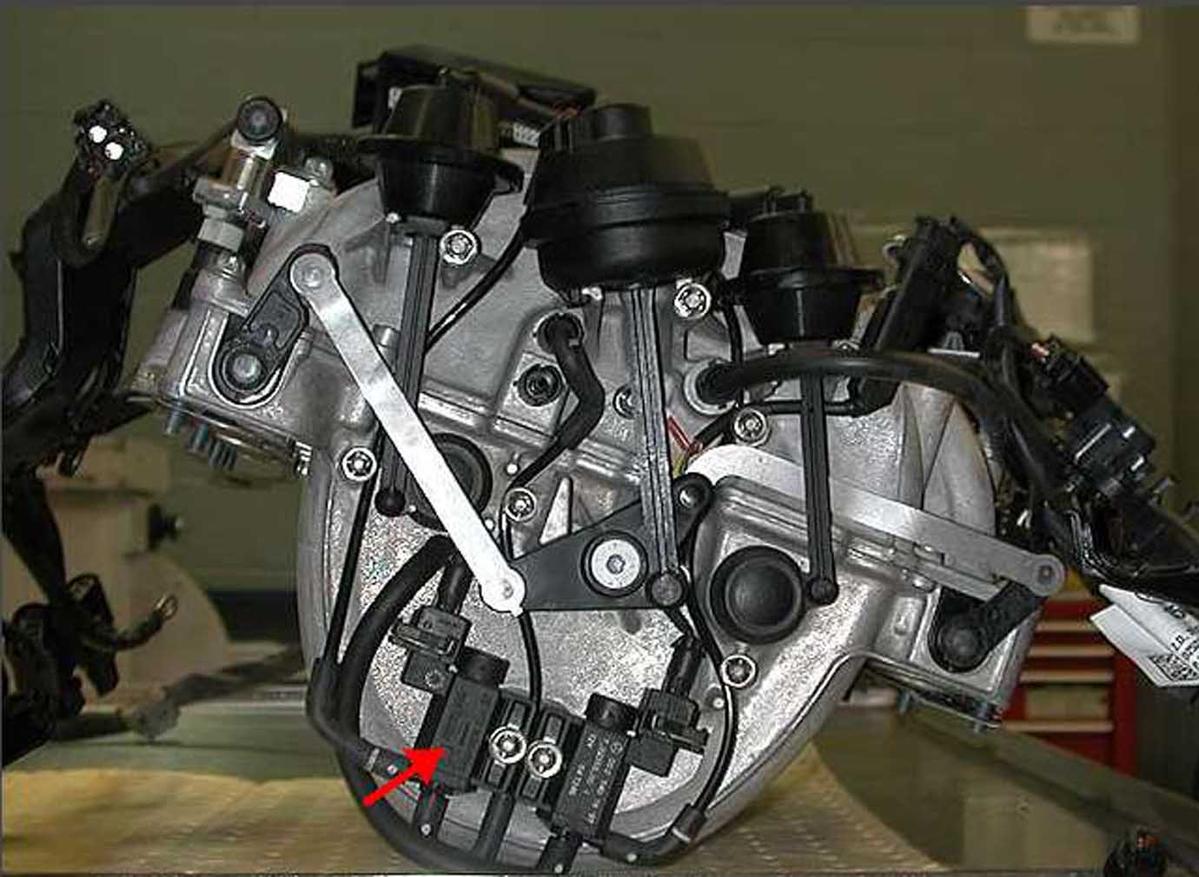

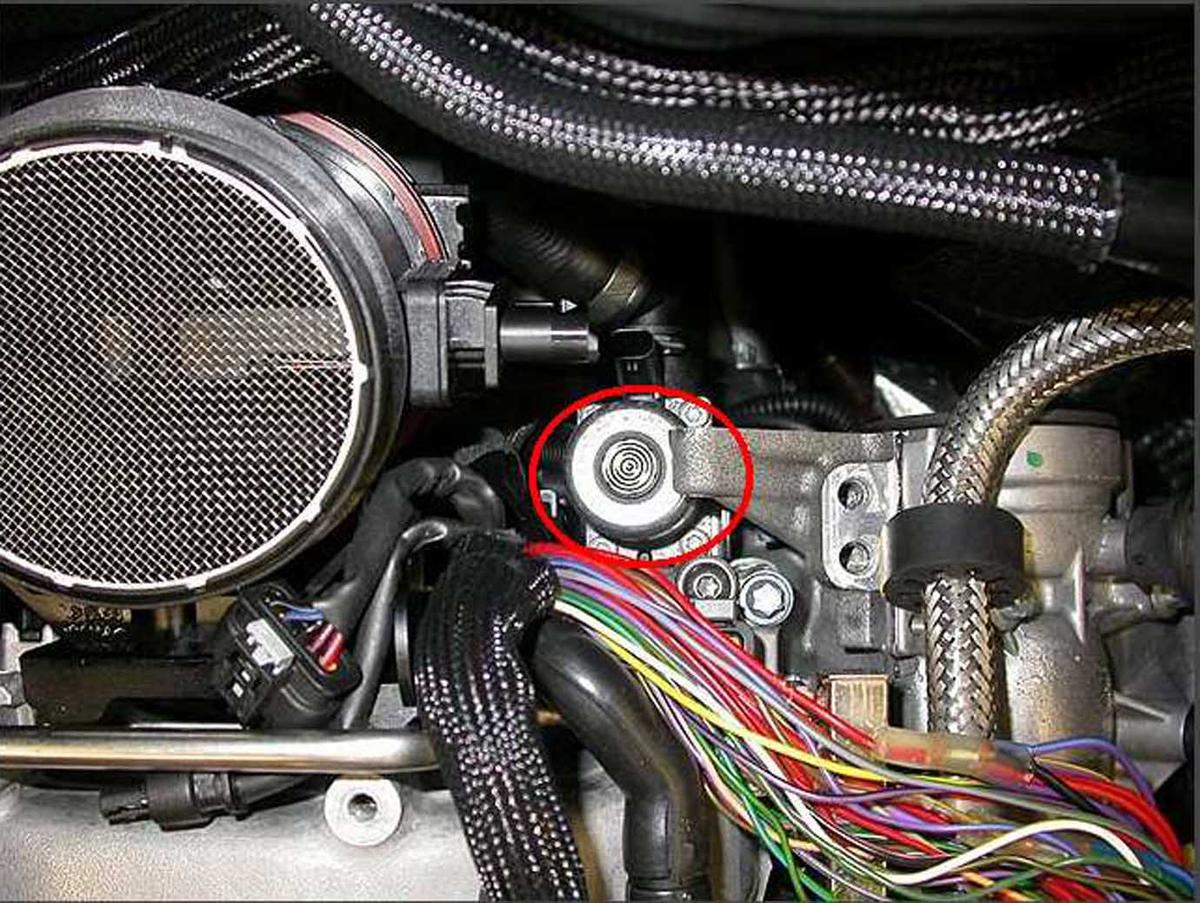

Fig 79: Intake Manifold (V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 80: Intake Manifold (V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 81: Left Rear Of Engine (V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 82: Left Front Of Engine (V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

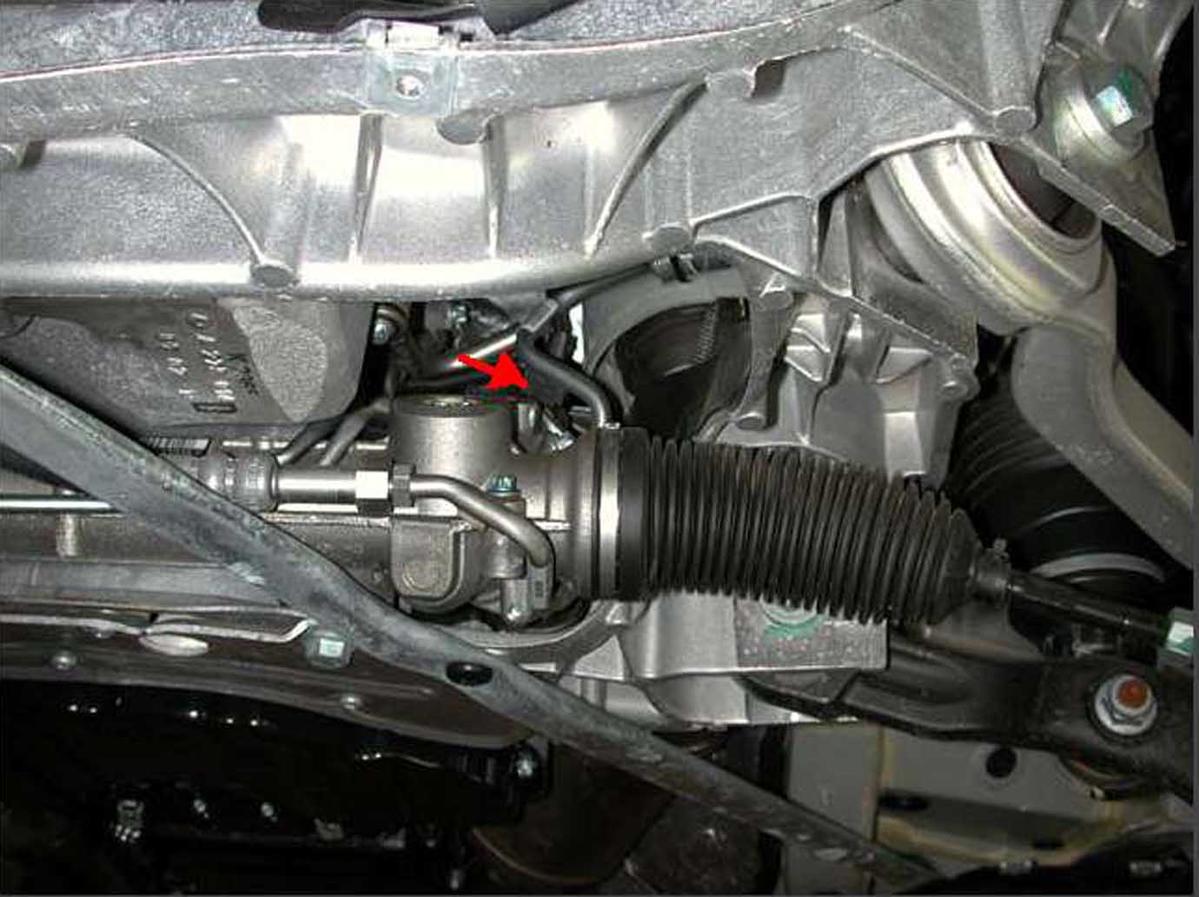

Fig 83: Under Left Front Of Vehicle
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

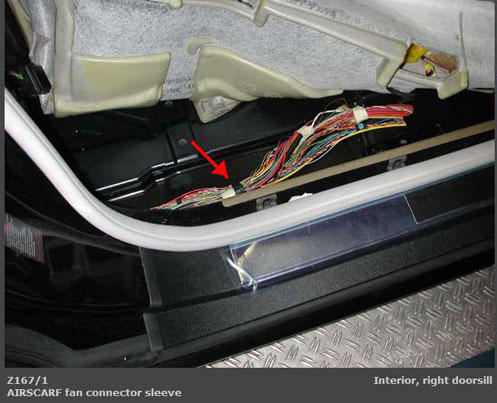

Fig 84: Right Doorsill
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

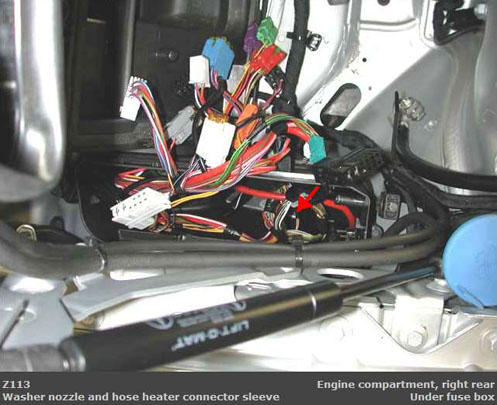

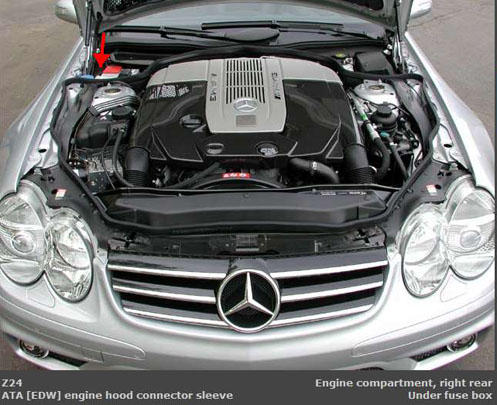

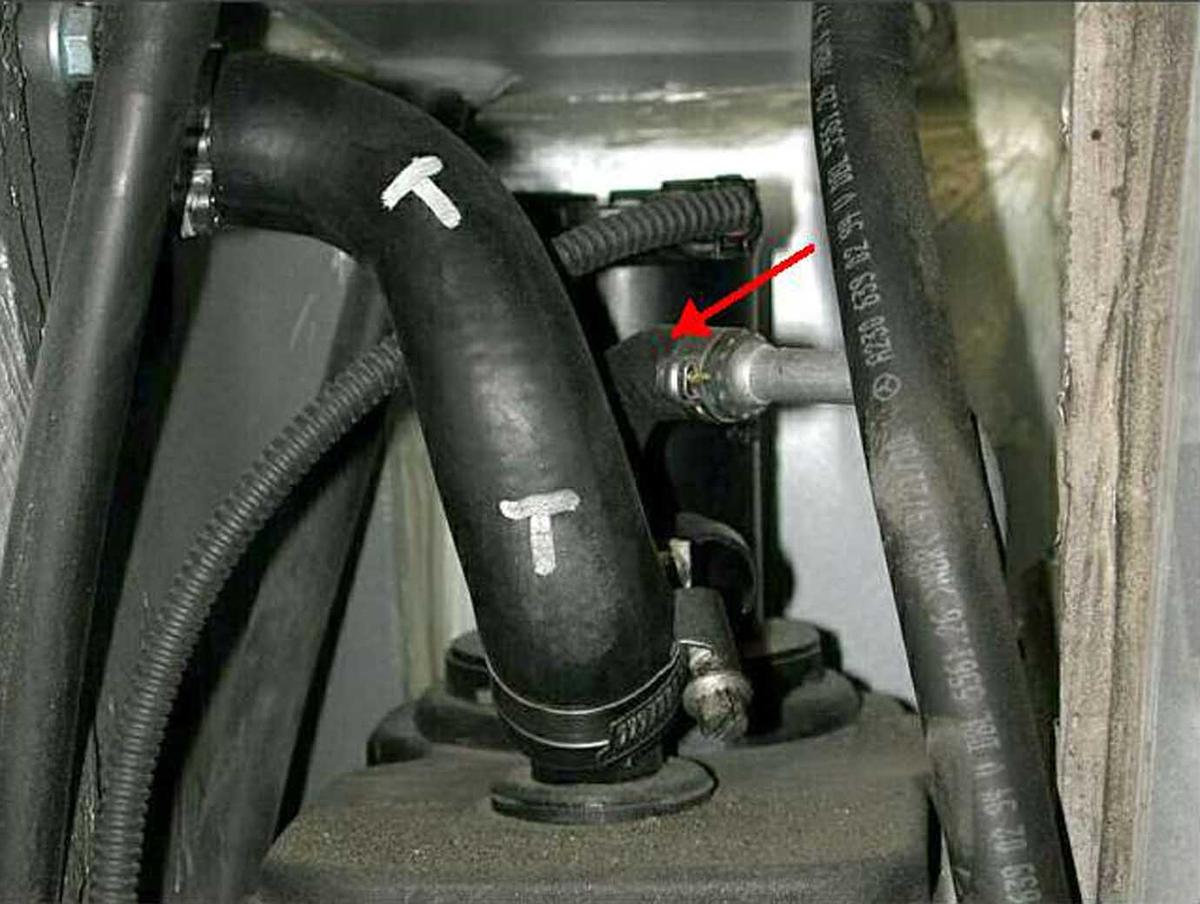

Fig 85: Right Rear Of Engine Compartment, Under Fuse Box
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 86: Front Floor Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

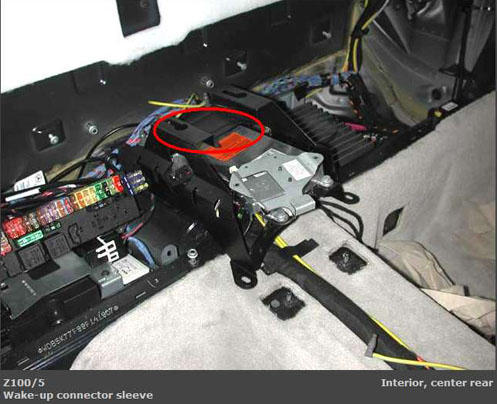

Fig 87: Center Rear Of Interior
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

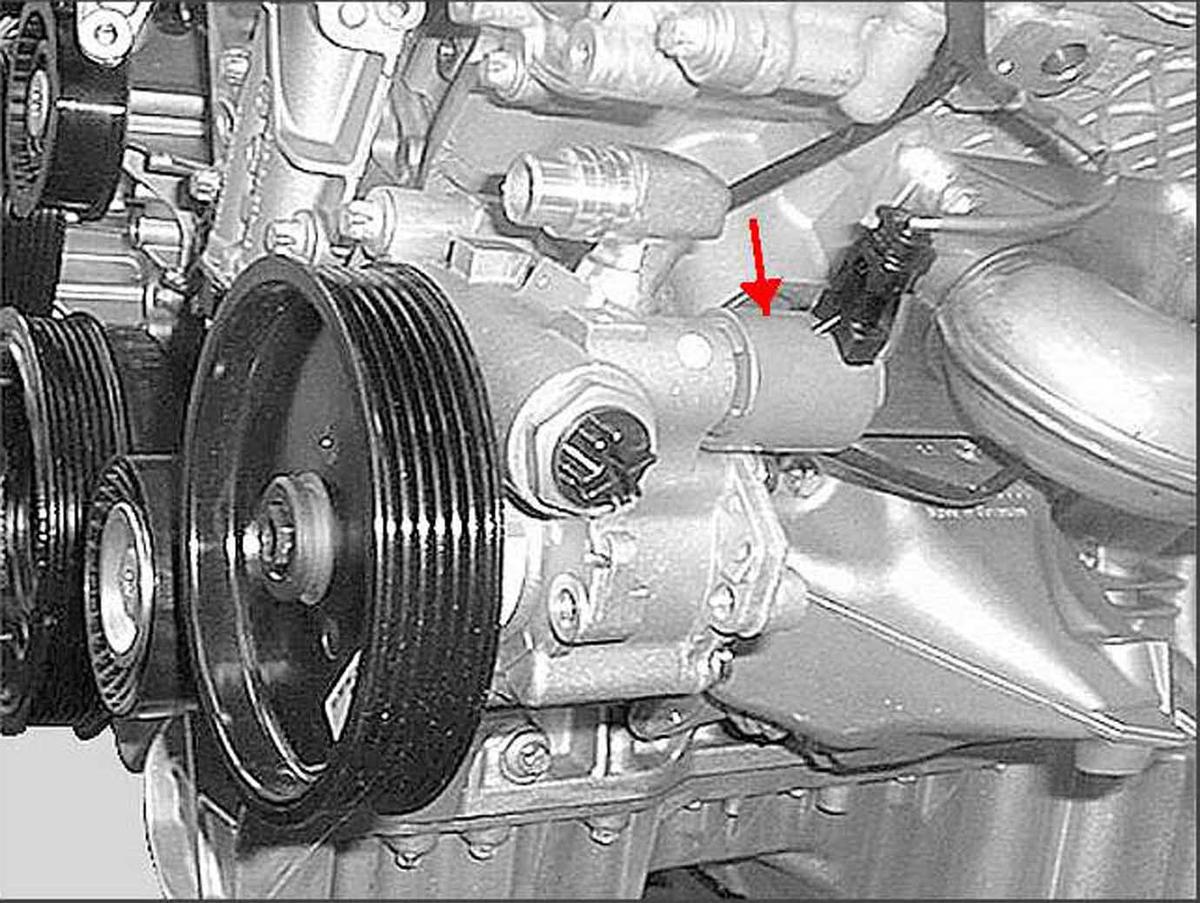

Fig 88: Front Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

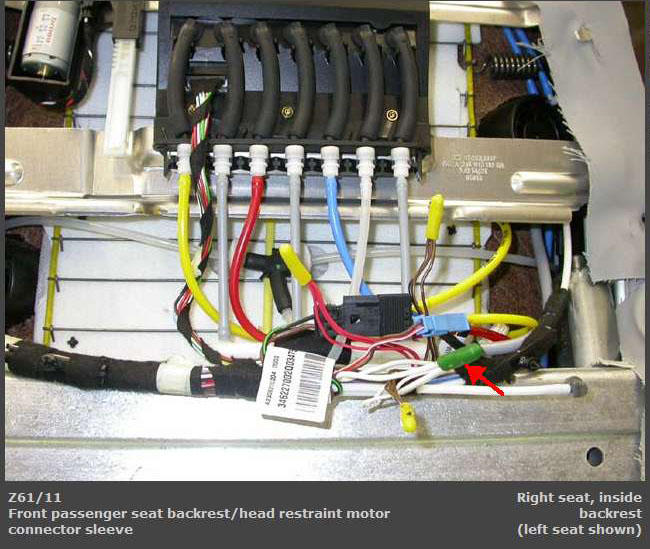

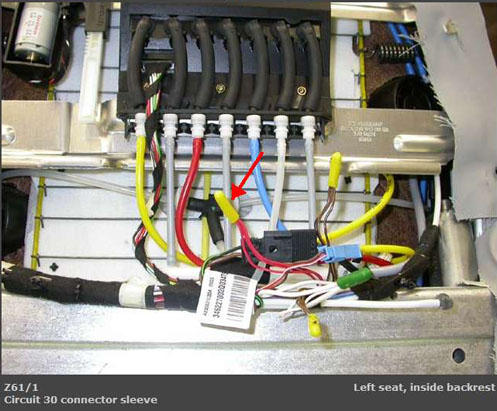

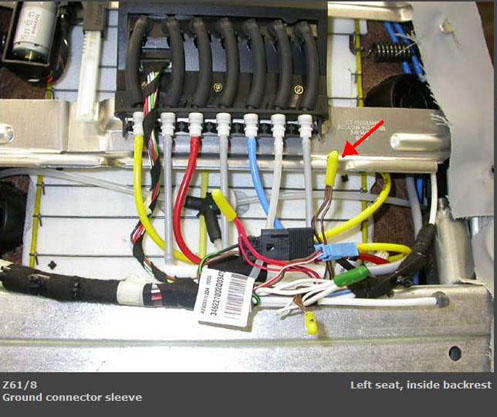

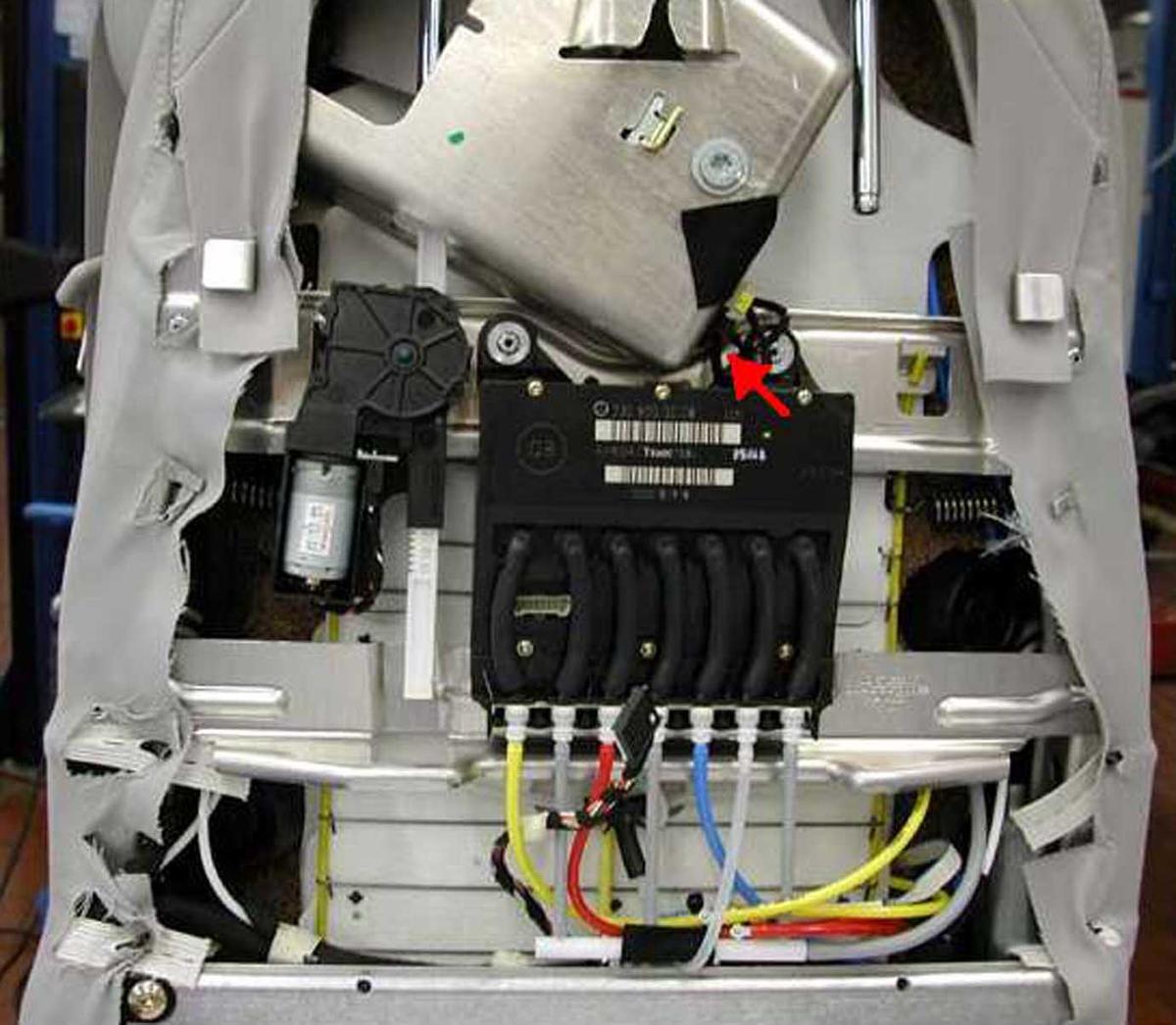

Fig 89: Inside Respective Backrest
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 90: Inside Respective Backrest
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 91: Inside Respective Backrest
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 92: Under Front Of Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

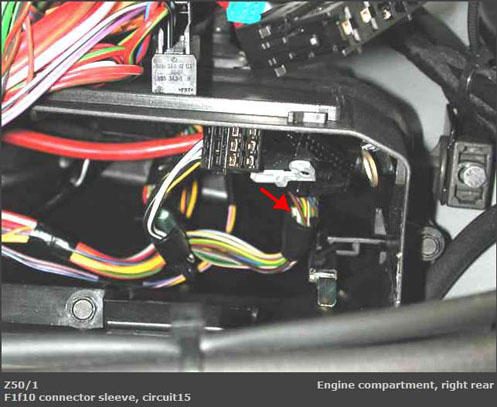

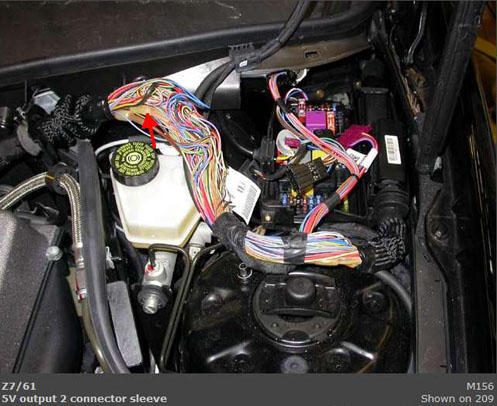

Fig 93: Right Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

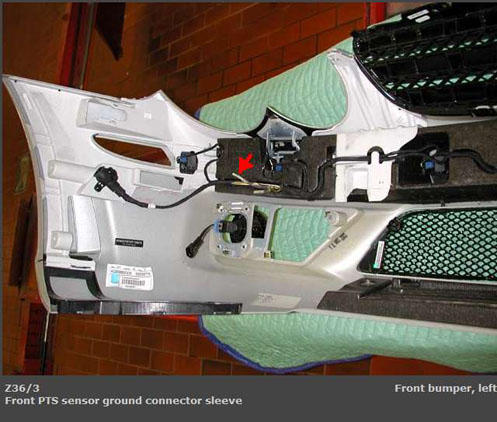

Fig 94: Left Front Bumper
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 95: Left Front Bumper
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 96: Left Rear Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 97: Left Rear Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

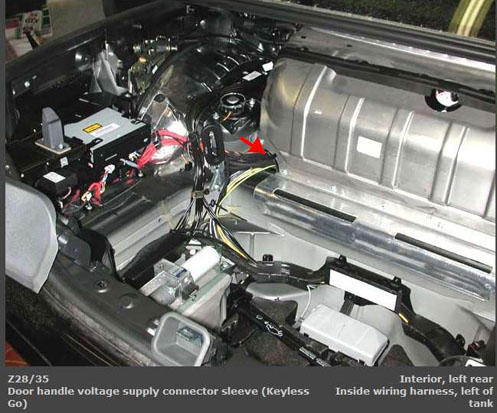

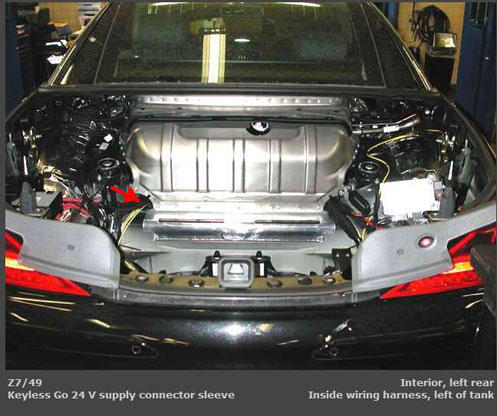

Fig 98: Interior, Left Of Fuel Tank
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

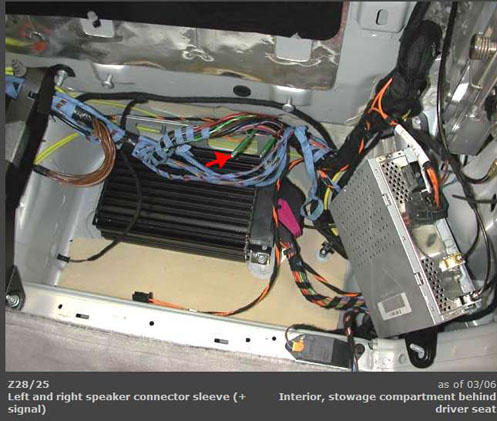

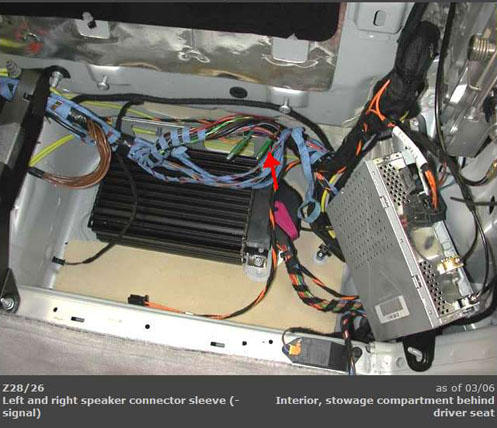

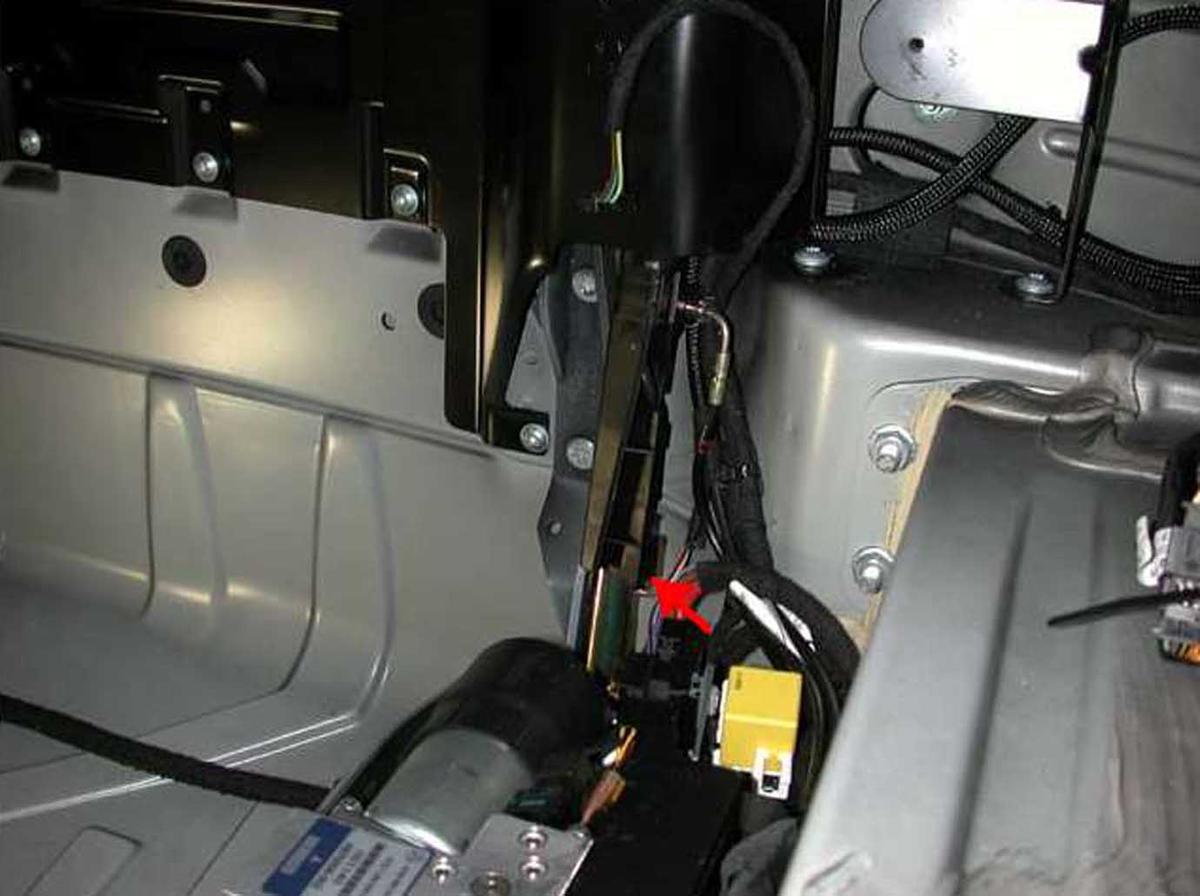

Fig 99: Behind Driver Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 100: Behind Driver Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

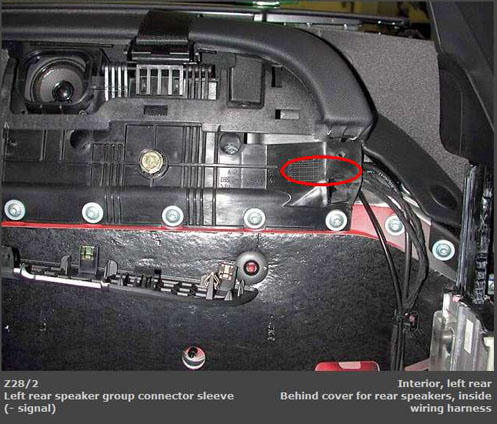

Fig 101: Left Rear Interior, Behind Cover For Rear Speaker
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 102: Right Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 103: Rear Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 104: Rear Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

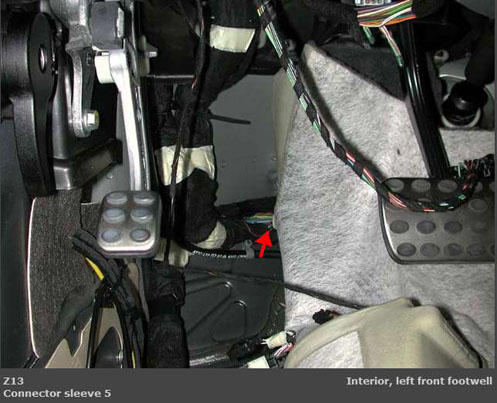

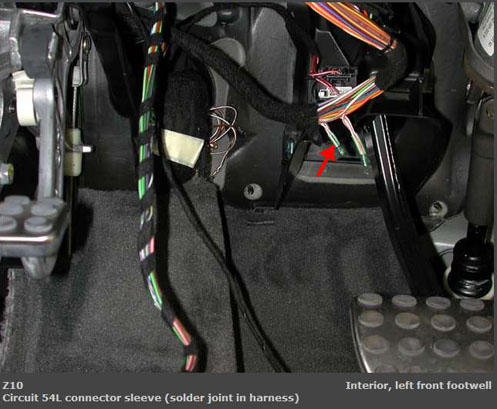

Fig 105: Left Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

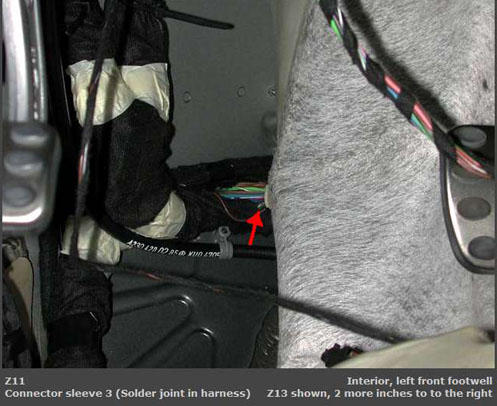

Fig 106: Left Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 107: Left Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 108: Left Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 109: Behind Passenger Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

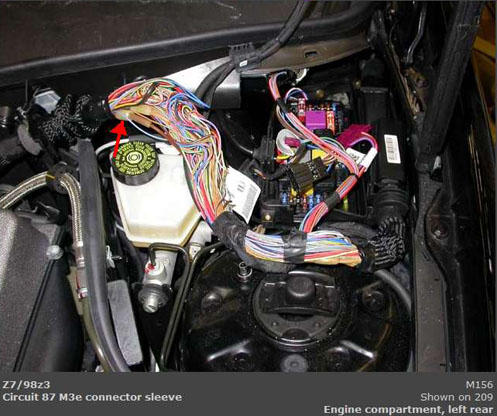

Fig 110: Left Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

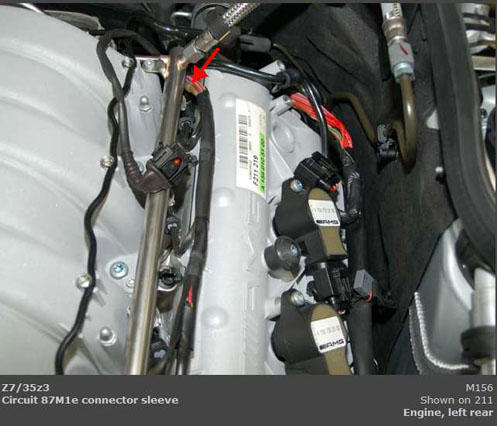

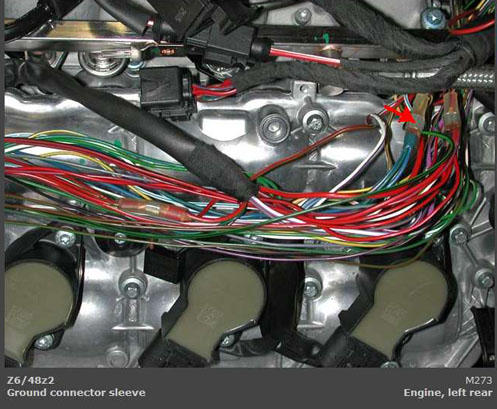

Fig 111: Left Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

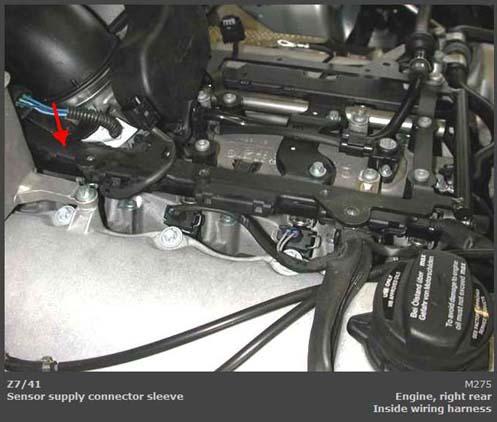

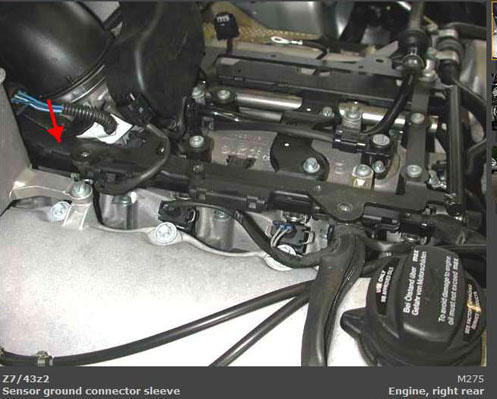

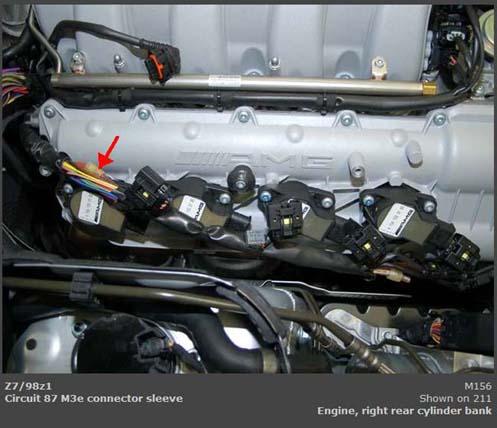

Fig 112: Right Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

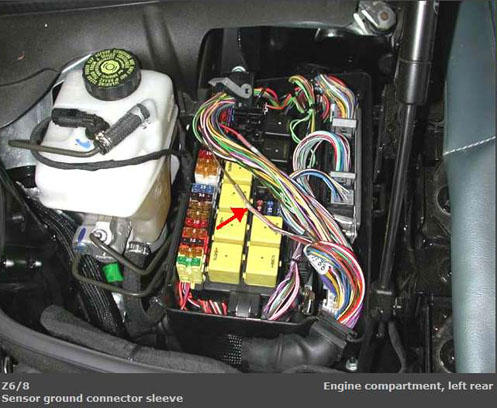

Fig 113: Left Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

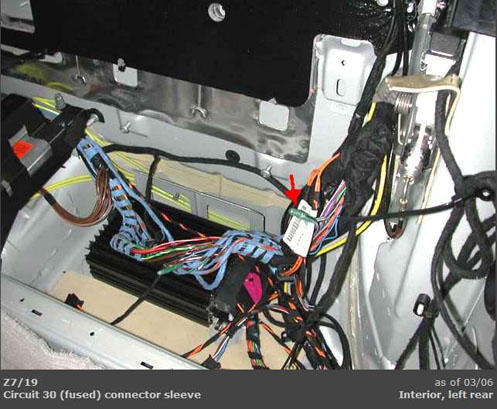

Fig 114: Interior, Left Rear
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

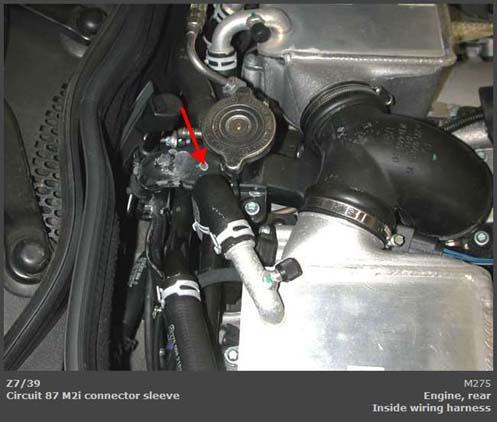

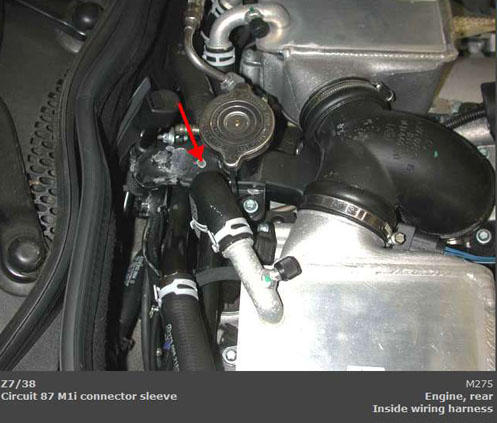

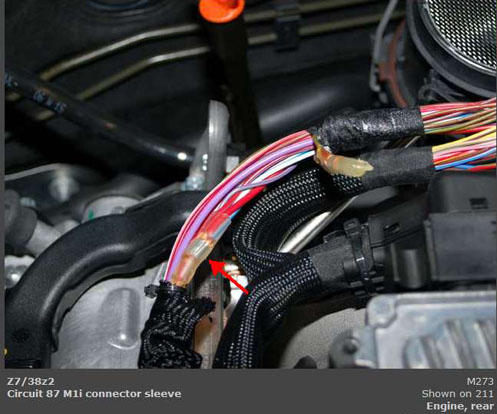

Fig 115: Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

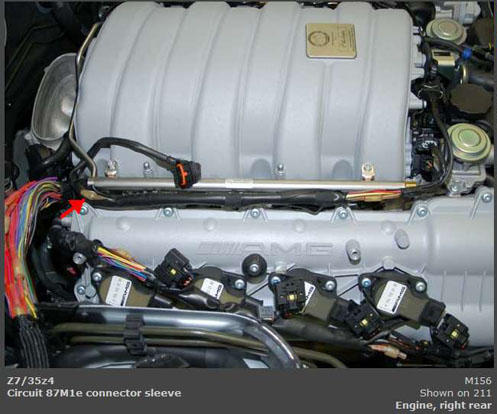

Fig 116: Right Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 117: Right Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

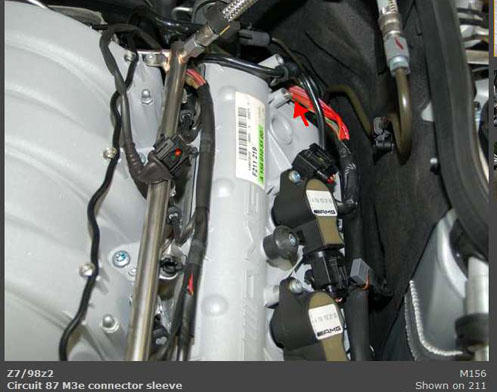

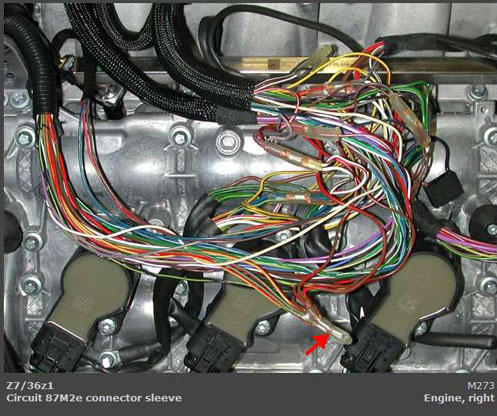

Fig 118: Right Side Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 119: Right Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 120: Behind Passenger Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 121: Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 122: Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 123: Right Side Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 124: Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

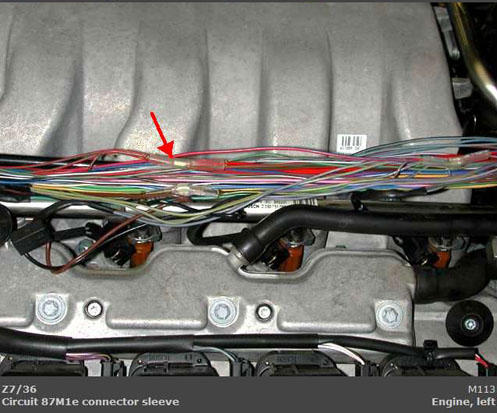

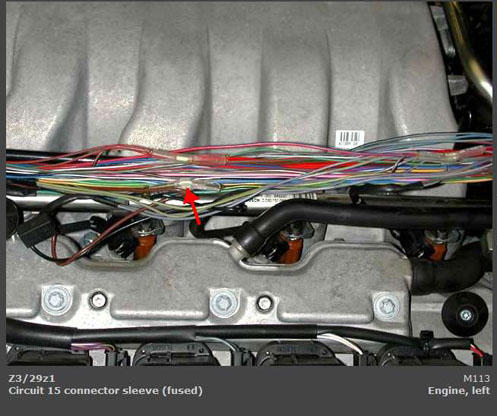

Fig 125: Left Side Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 126: Right Side Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 127: Right Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 128: Left Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 129: Left Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

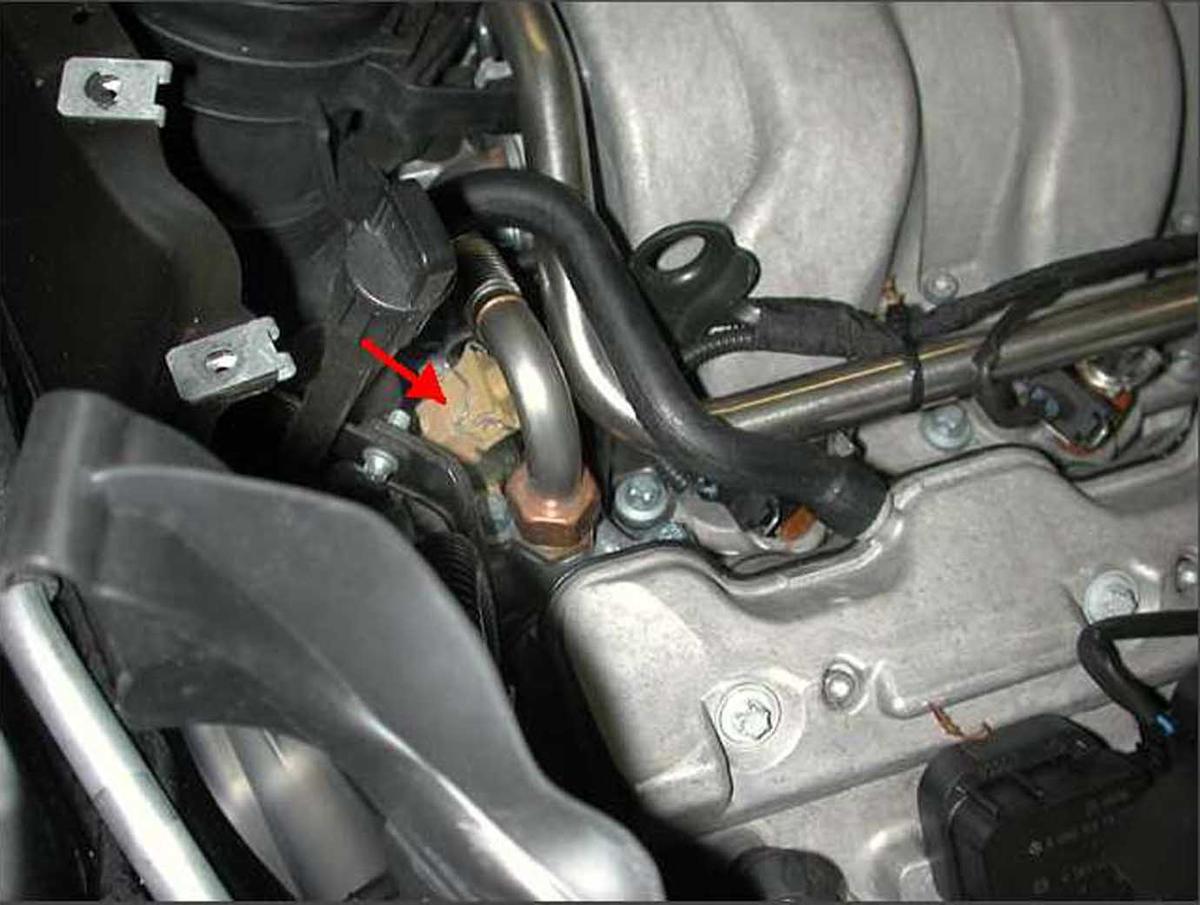

Fig 130: Front Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 131: Right Side Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 132: Left Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 133: Left Rear Of Interior
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 134: Right Side Of Trunk Lid
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 135: Left Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 136: Front Of Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

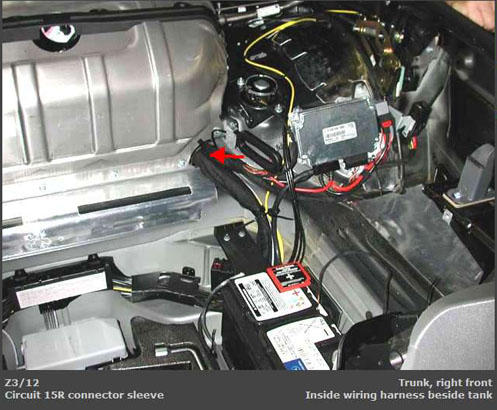

Fig 137: Right Front Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 138: Behind Passenger Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

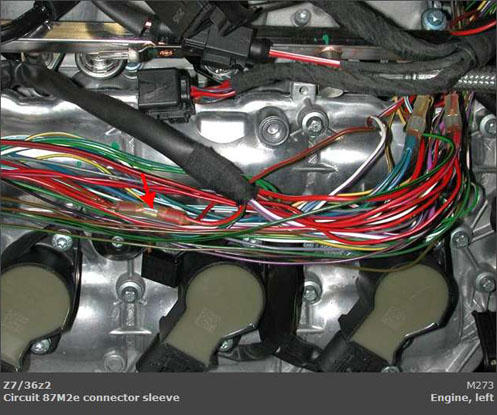

Fig 139: Left Side Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

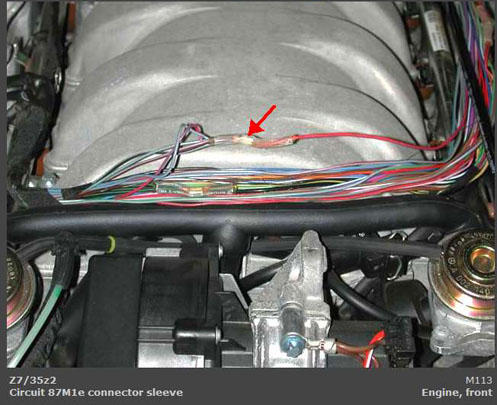

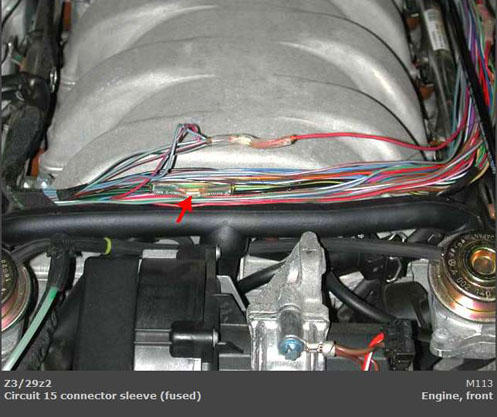

Fig 140: Front Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

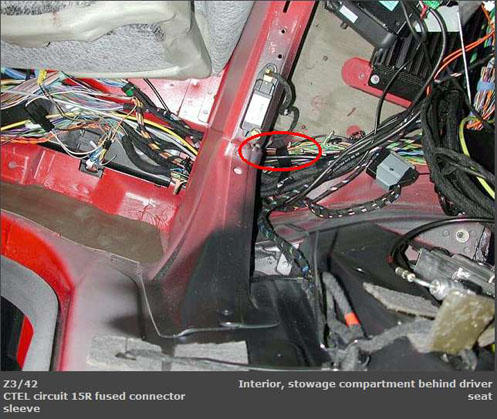

Fig 141: Behind Driver Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

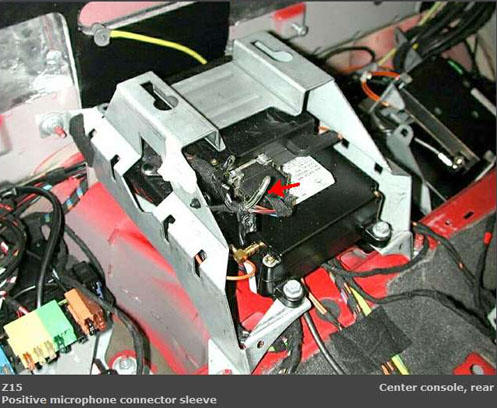

Fig 142: Rear Of Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

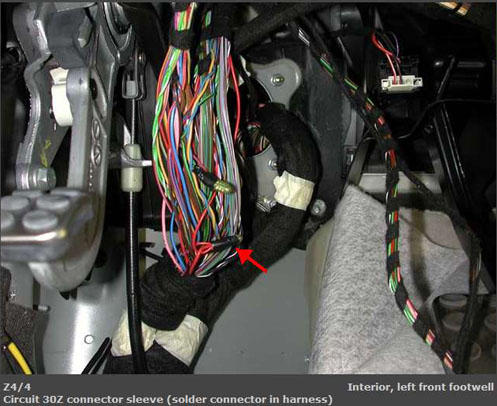

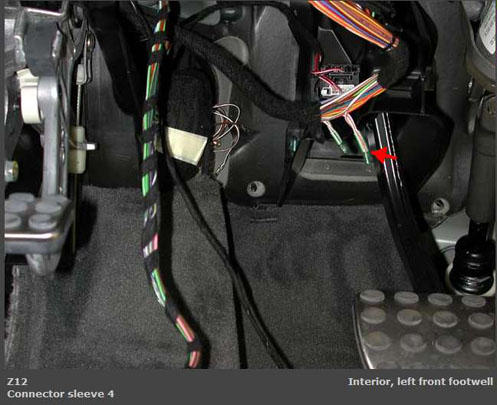

Fig 143: Left Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

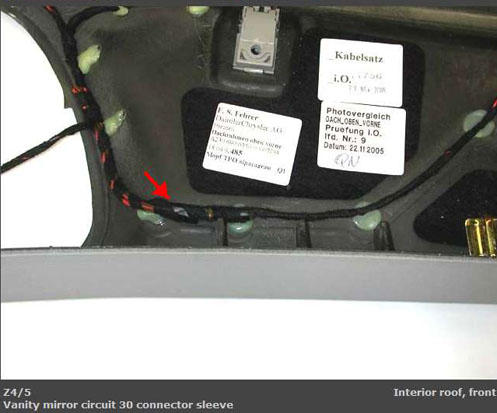

Fig 144: Front Roof Interior
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 145: Behind Passenger Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

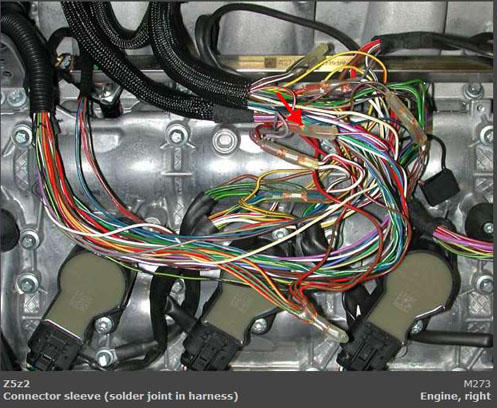

Fig 146: Right Side Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

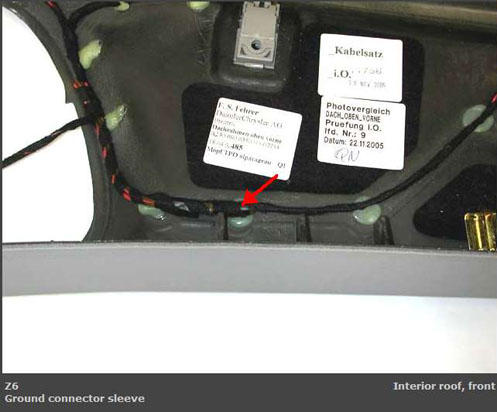

Fig 147: Front Of Interior Roof
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 148: Inside Respective Backrest
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

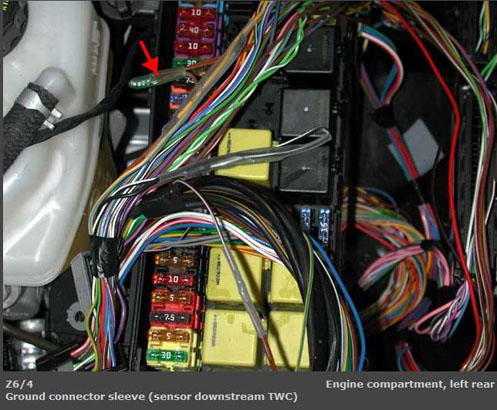

Fig 149: Left Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 150: Left Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 151: Left Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

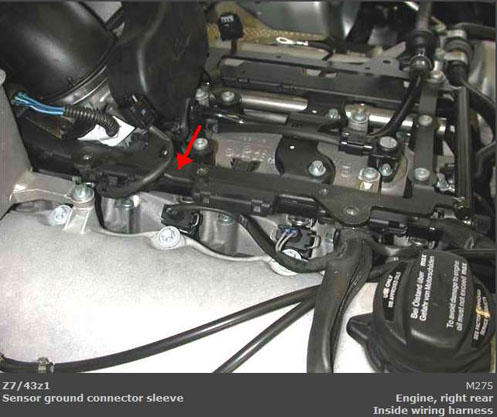

Fig 152: Right Side Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 153: Right Side Of Transmission
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

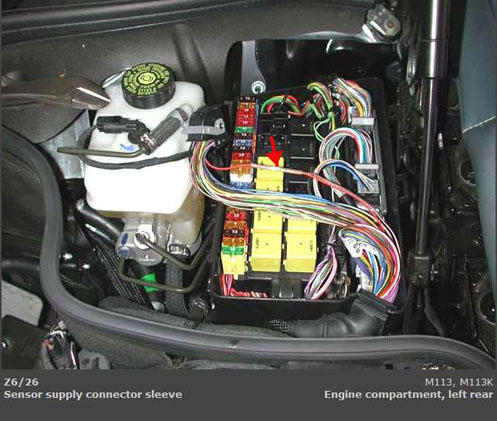

Fig 154: Left Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 155: Right Front Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 156: Left Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

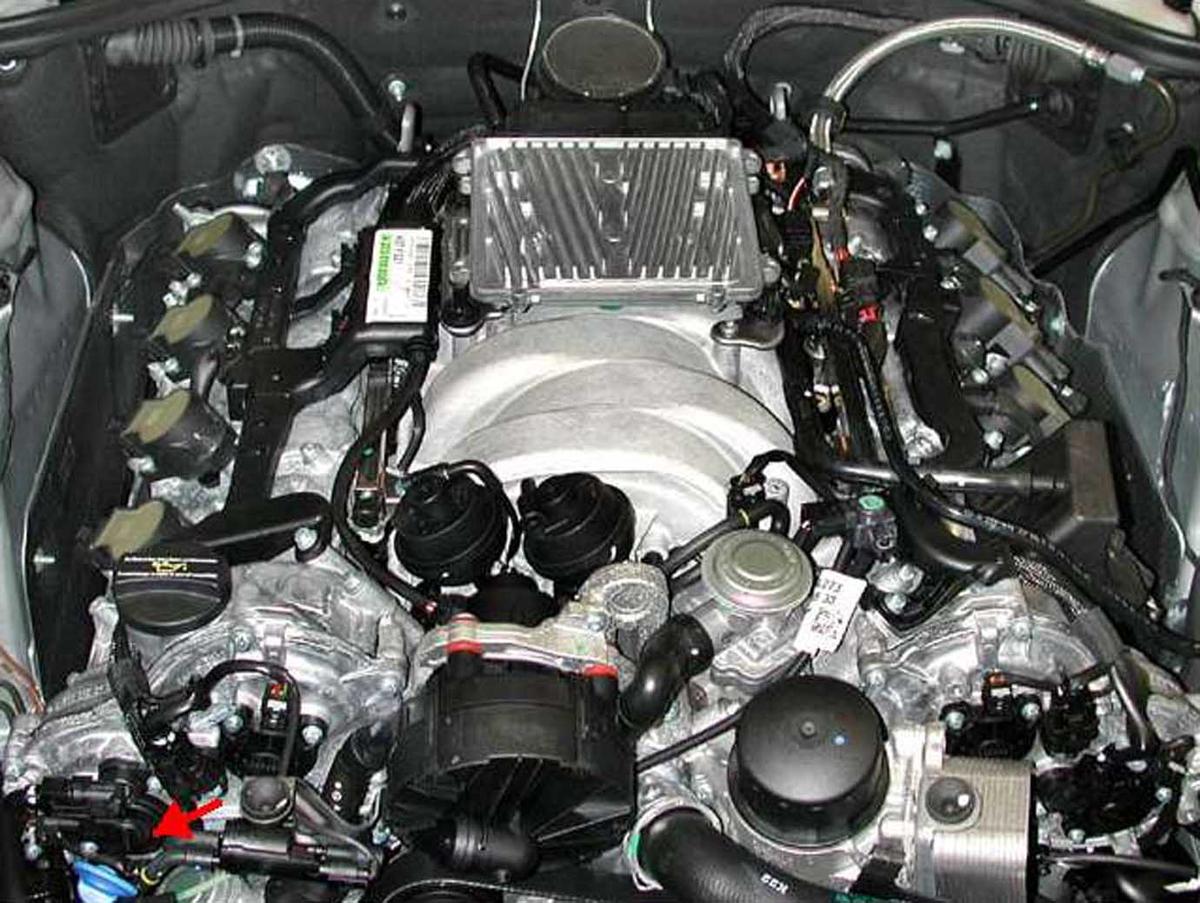

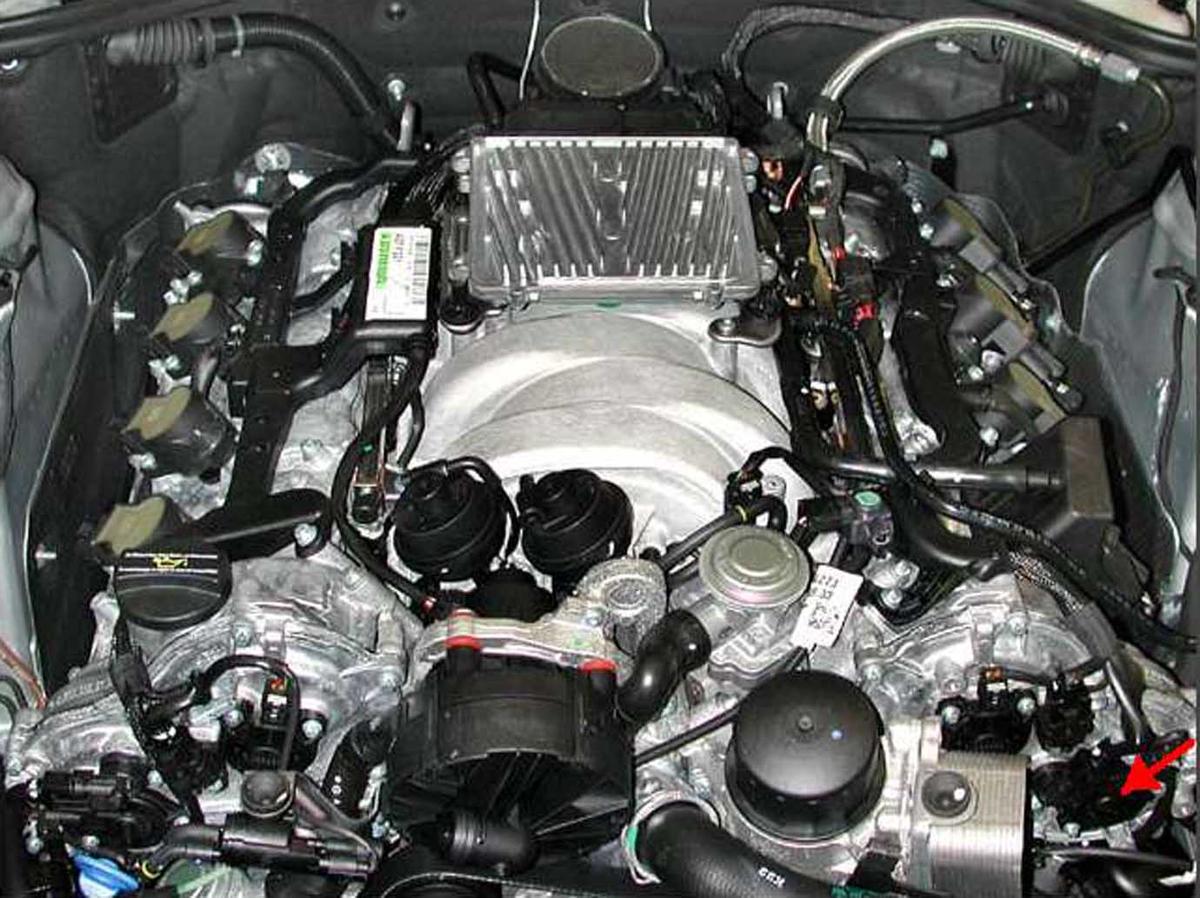

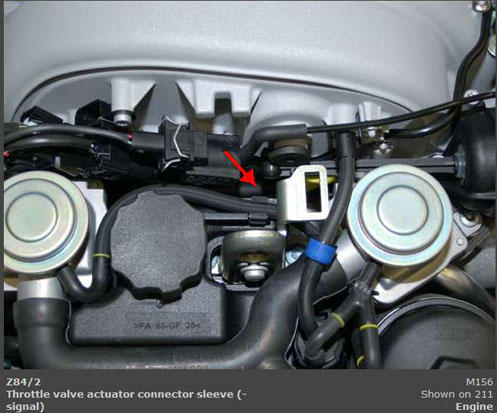

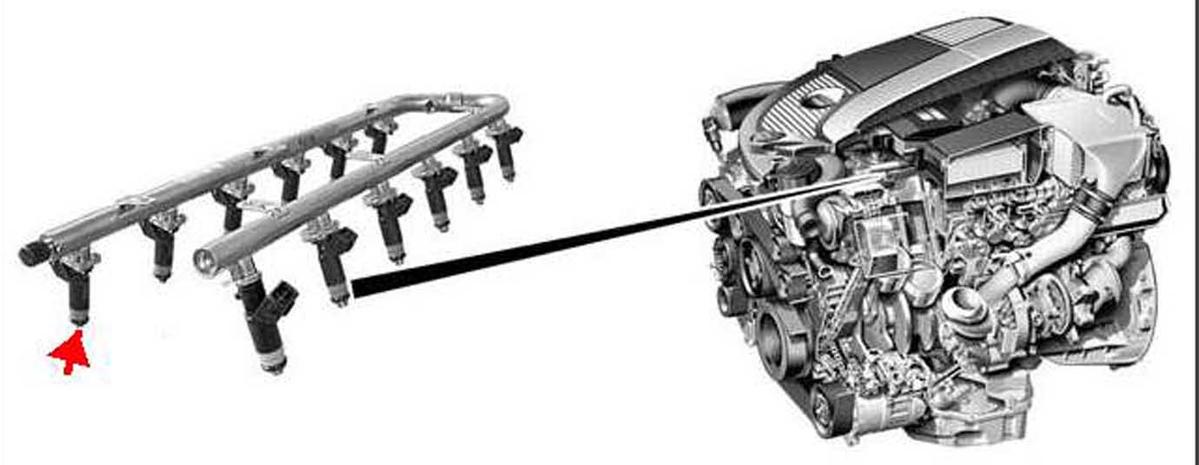

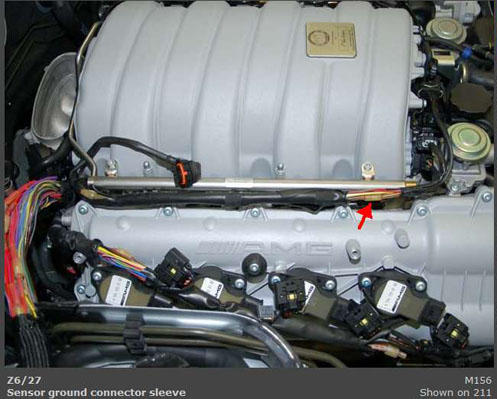

Fig 157: Top Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 158: Left Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 159: Left Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 160: Right Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 161: Near Shift Lever, Under Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 162: Right Side Of Trunk Lid
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 163: Inside Respective Backrest
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

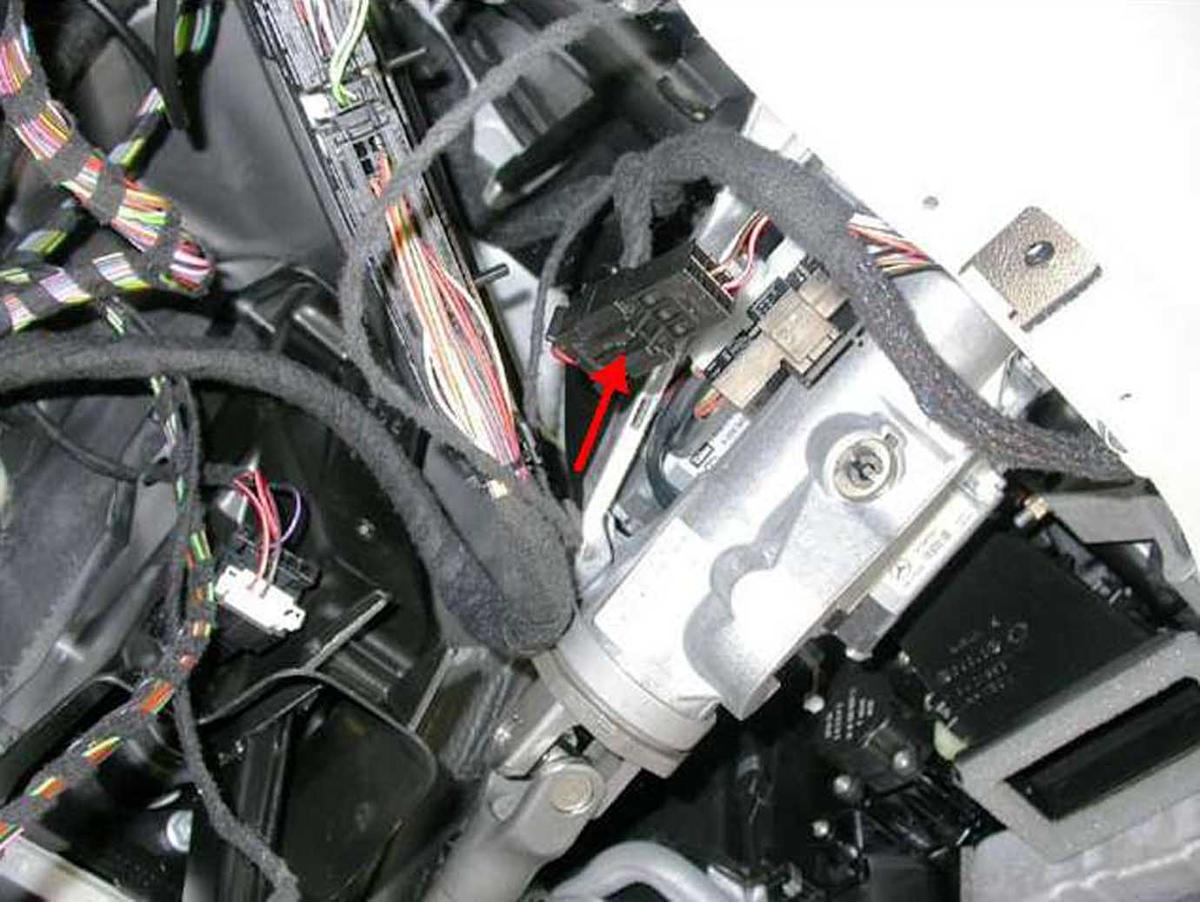

Fig 164: Left Footwell, Near Steering Column
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 165: Behind Passenger Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 166: Right Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 167: Left Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 168: Right Front Upper Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 169: Left Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 170: Right Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 171: Left Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 172: Left Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 173: Top Center Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 174: Right Front Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

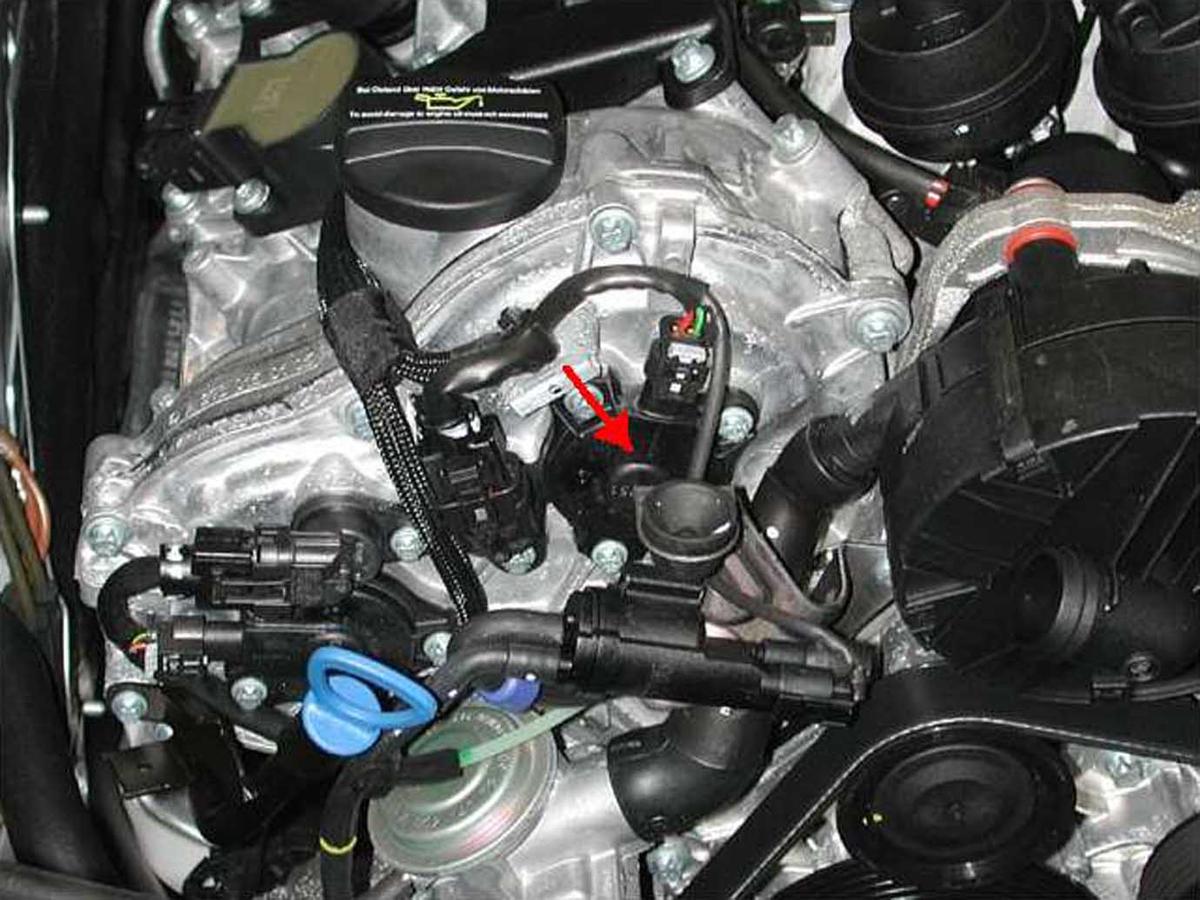

Fig 175: Left Front Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

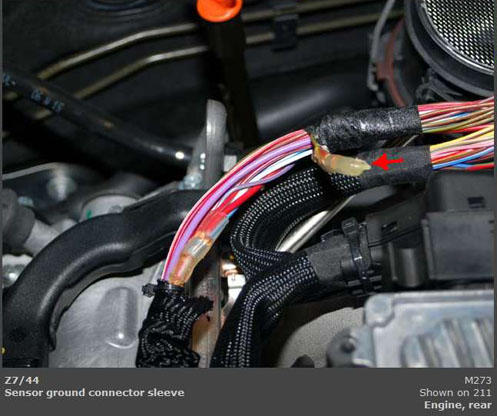

Fig 176: Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 177: Left Side Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
