Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.
Fig 1: Left Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

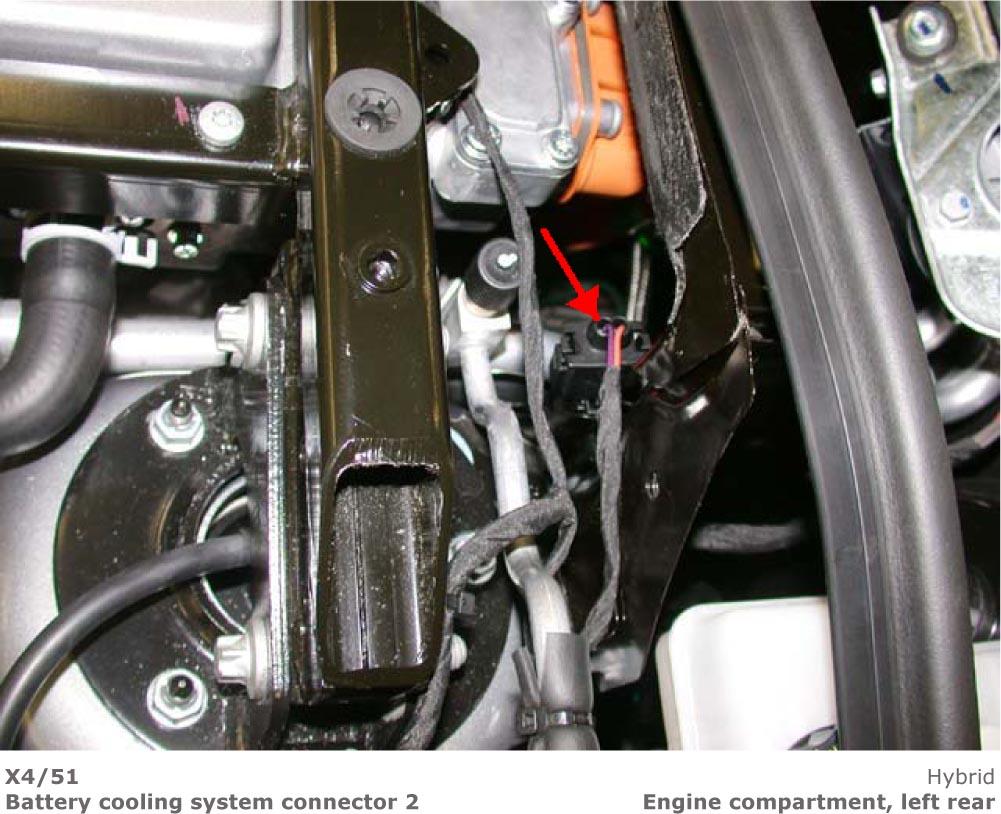

Fig 2: Left Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 3: Behind Right Side Of Front Bumper
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 4: Top Of Engine (3.5L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

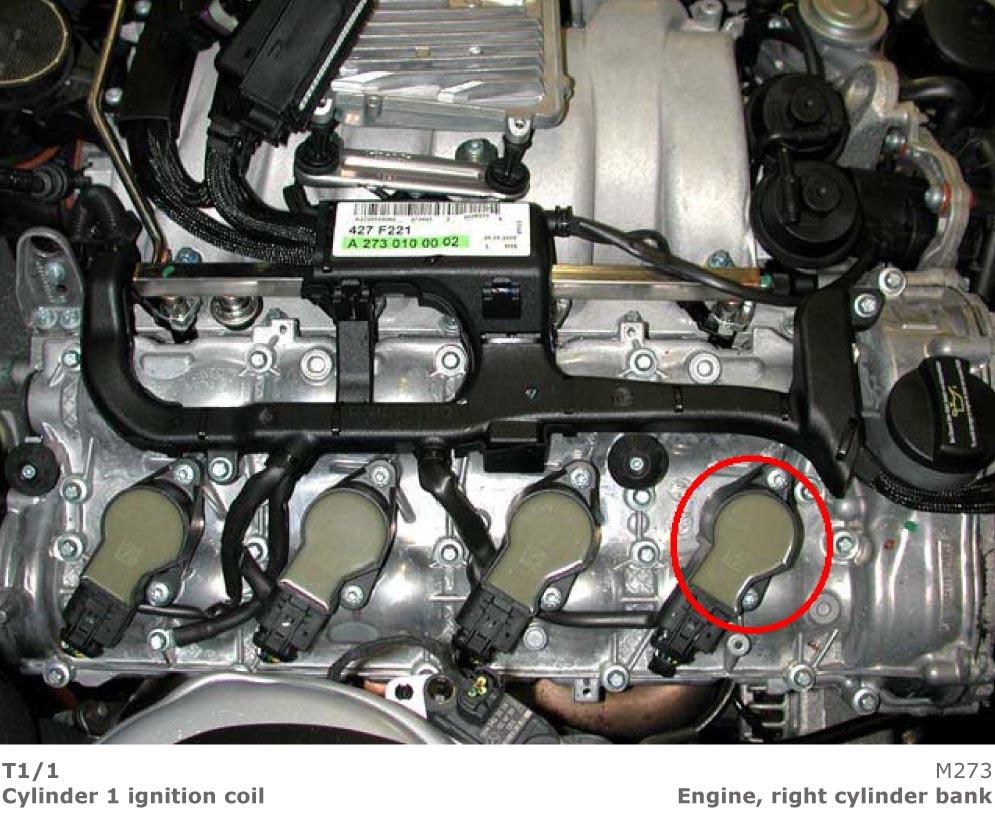

Fig 5: Top Of Engine (5.5L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 6: Left Side Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 7: Left "B" Pillar
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 8: Right "B" Pillar
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 9: Wheels
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 10: Steering Wheel
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 11: Under Right Front Of Vehicle
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 12: Right Side Of Engine (6.3L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 13: Top Of Engine (6.3L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 14: Fuel Tank
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 15: Top Rear Of Engine (3.0L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 16: Top Front Of Engine (6.3L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 17: Right Front Of Engine (3.0L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 18: Top Of Engine (3.0L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

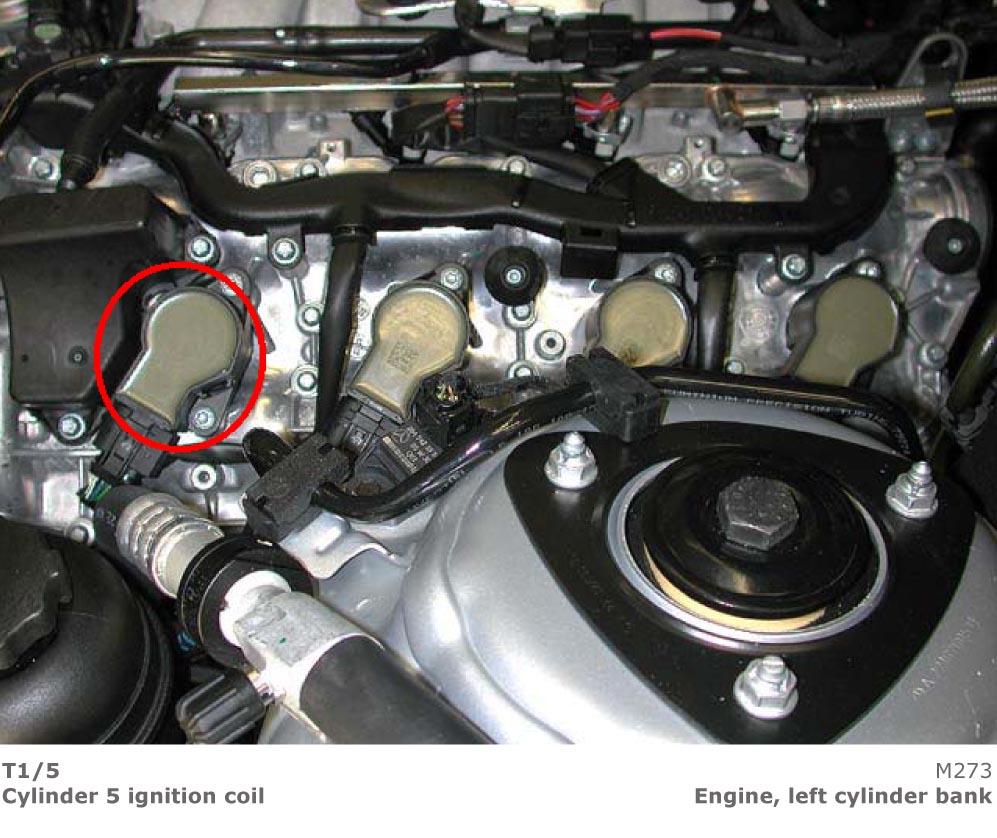

Fig 19: Top Left Front Of Engine (3.5L & 5.5L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 20: Left Front Of Engine (6.3L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 21: Right Front Of Engine (6.3L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 22: Left Front Of Engine (3.5L & 5.5L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 23: Left Front Of Engine (6.3L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 24: Right Front Of Engine (6.3L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 25: Under Center Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 26: Left Rear Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 27: Under Left Side Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 28: Behind Center Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 29: Rear Of Engine (3.5L & 5.5L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 30: Top Of Engine (6.3L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

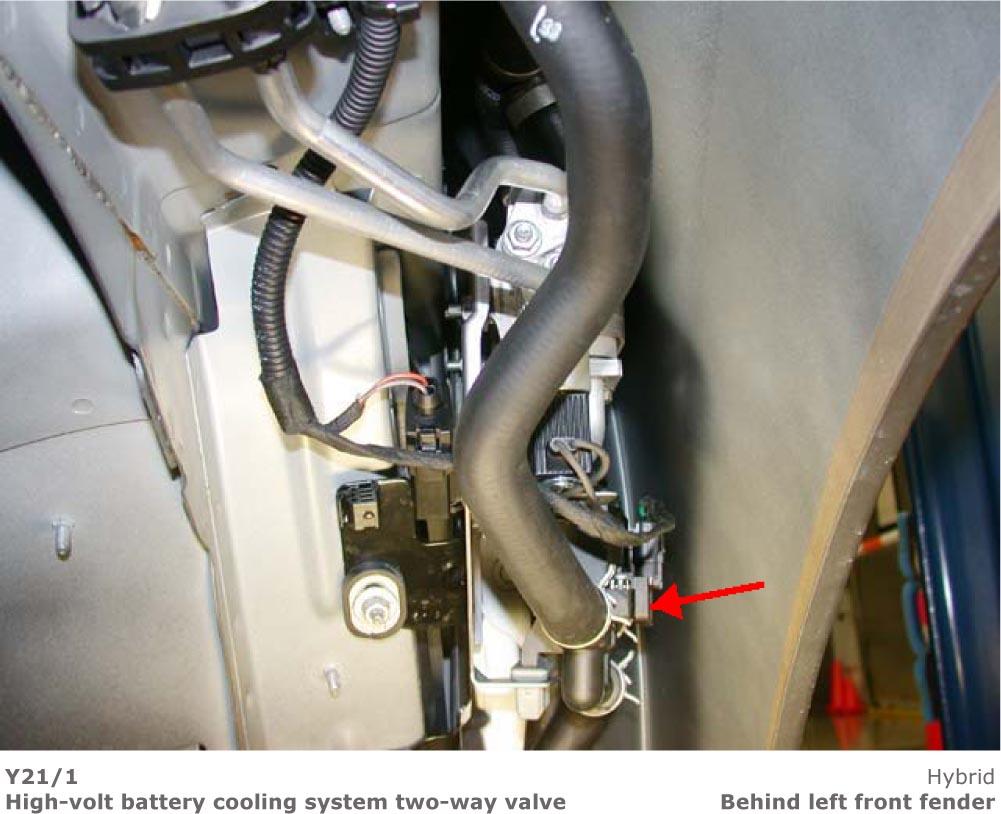

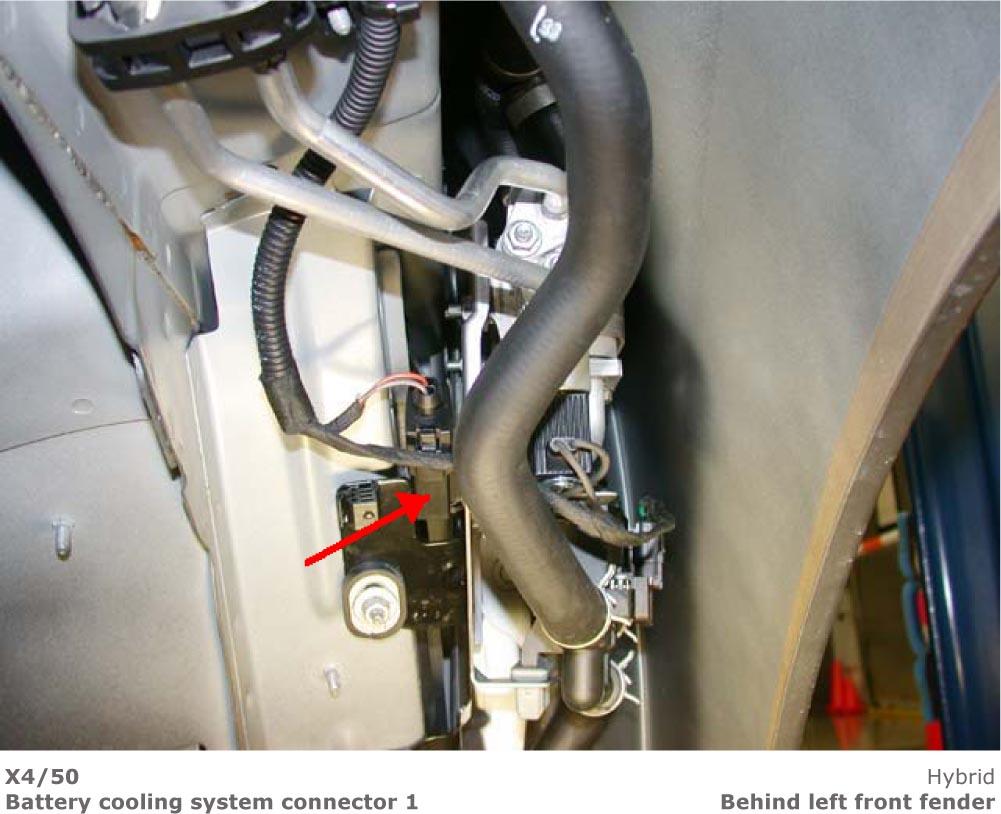

Fig 31: Left Front Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 32: Rear Of Engine (6.3L)

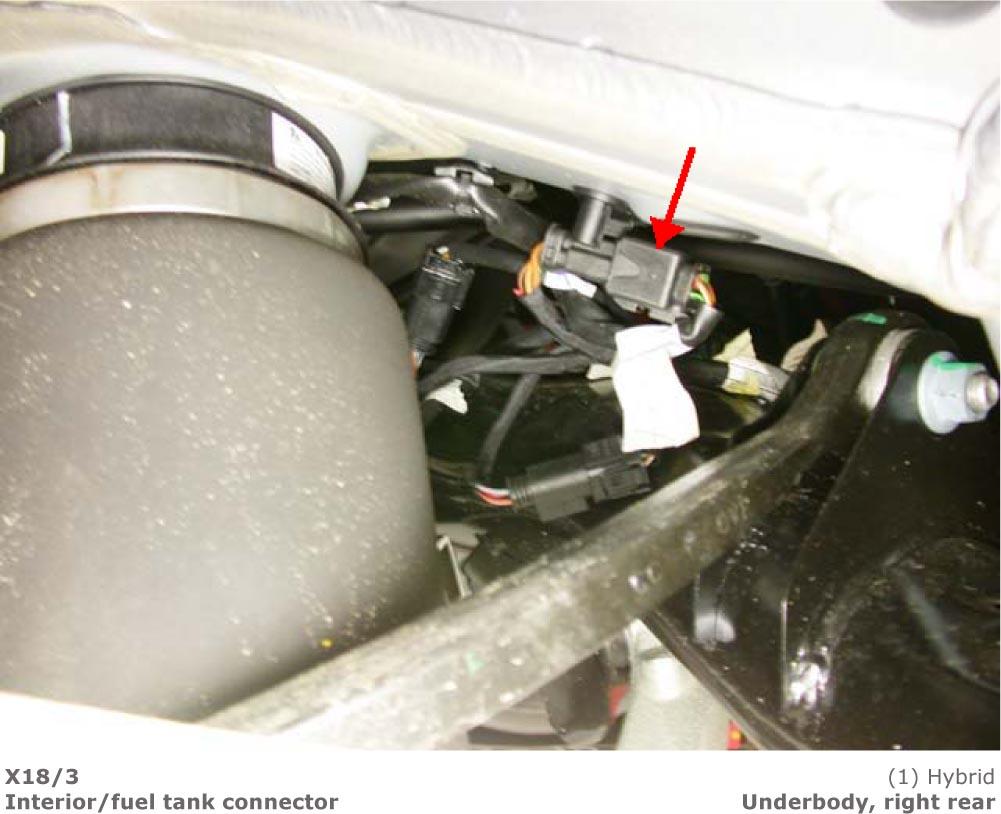

Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 33: Right Front Of Engine (3.0L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 34: Under Left Rear Of Vehicle
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 35: Left Front Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

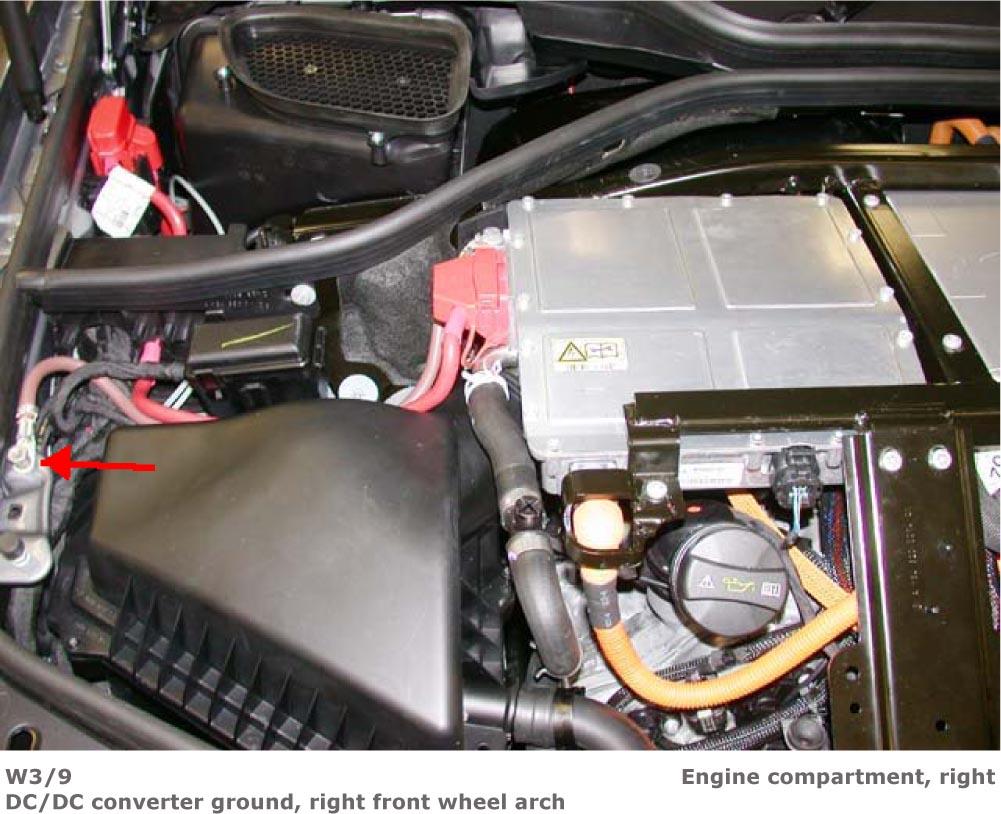

Fig 36: Right Front Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 37: Right Rear Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 38: Left Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 39: Right Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 40: Right Side Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 41: Under Right Front Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 42: Right Rear Of Roof
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 43: Behind Instrument Cluster
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 44: Top Of Engine (3.5L & 5.5L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 45: Top Of Engine (6.3L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 46: Top Of Engine (3.0L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 47: Rear Of Engine (3.5L & 5.5L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 48: Rear Of Engine (3.5L & 5.5L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 49: Right Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

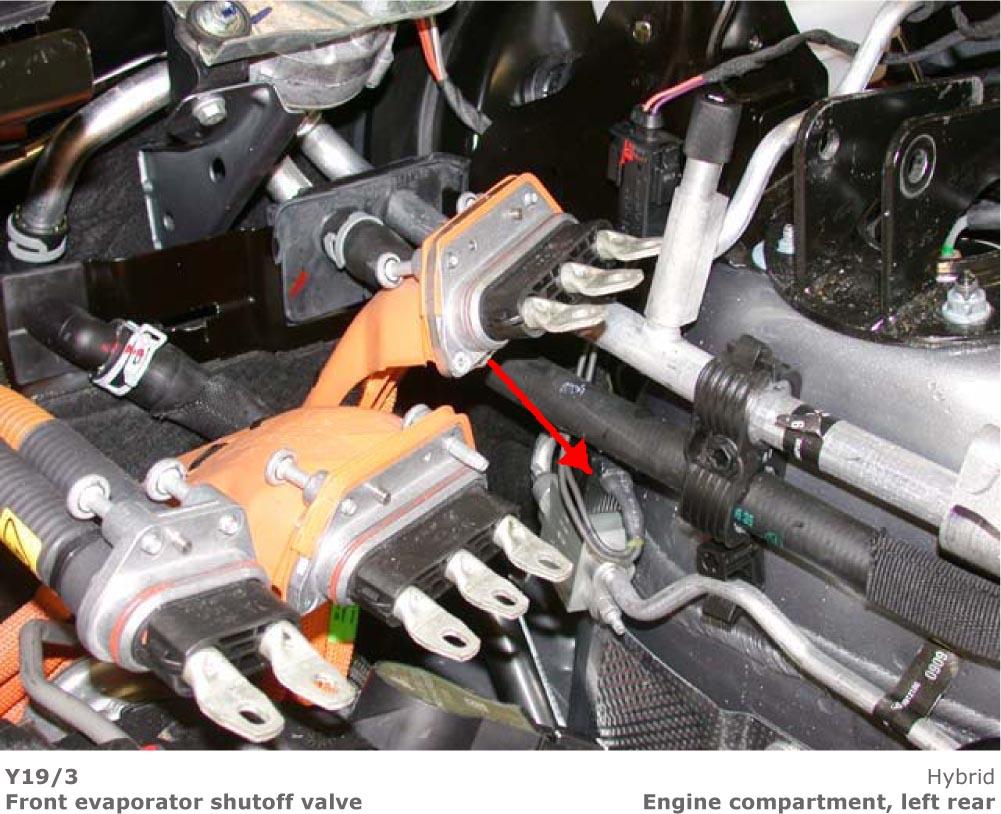

Fig 50: Left Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 51: Bottom Front Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 52: Left Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 53: Right Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 54: Left Front Of Engine (3.0L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 55: Under Center Of Vehicle
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 56: Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 57: Top Rear Of Engine (3.0L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 58: Right Rear Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

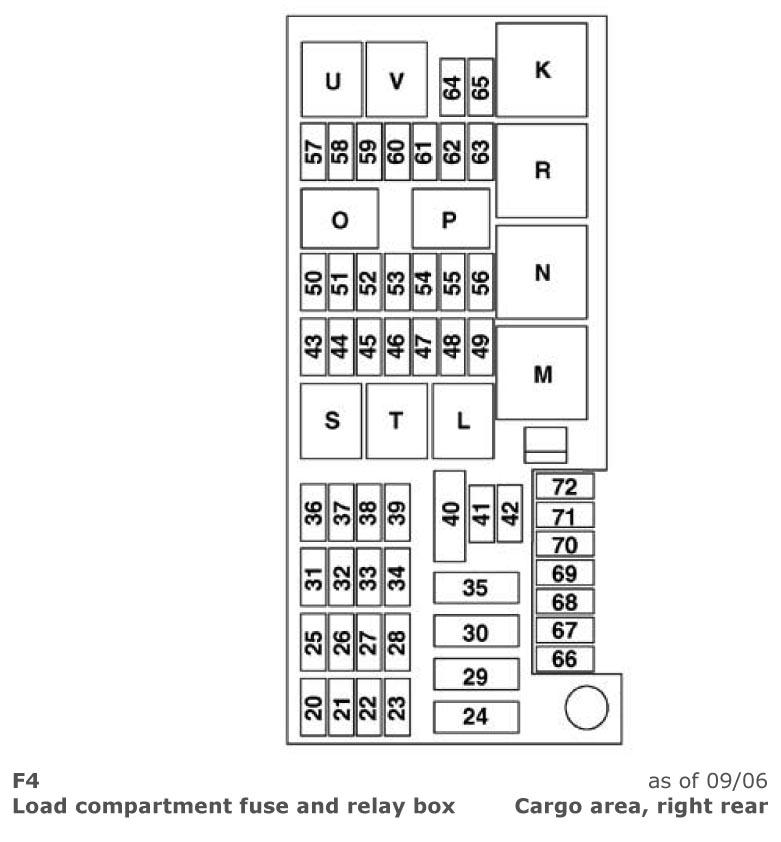

Fig 59: Load Compartment Fuse & Relay Box Label
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 60: Right Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 61: Right Side Of Engine Compartment (Except Hybrid)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 62: Engine Compartment Fuse & Relay Box
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 63: Under Right Side Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 64: Under Vehicle, Near Left Side Of Transmission
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 65: Under Vehicle, Near Right Side Of Transmission
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 66: Under Vehicle, Near Left Side Of Transmission
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 67: Under Vehicle, Near Right Side Of Transmission
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 68: HVAC Unit
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 69: Left Side Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 70: Fuel Tank
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 71: Front Center Of Roof
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 72: Left Front Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 73: Engine (5.5L & 6.3L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 74: Left Side Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 75: Steering Column
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 76: Left Side Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 77: Left Rear Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 78: Under Front Of Vehicle
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 79: Right Rear Floor Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 80: Top Center Of Engine (3.0L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 81: Under Rear Of Vehicle
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 82: Under Front Passenger's Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 83: Under Front Passenger's Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 84: Right Rear Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 85: Top Front Of Engine (M642)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 86: Under Left Seat Of 2nd Seat Row
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 87: Under Left Seat Of 2nd Seat Row
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 88: Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 89: Under Right Front Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 90: Steering Column
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 91: Under Left Seat Of 2nd Seat Row
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 92: Under Driver's Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 93: Under 2nd Row Seats
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 94: Top Of Engine (3.5L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 95: Top Of Engine (3.5L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 96: Top Of Engine (6.3L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 97: Top Of Engine (6.3L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 98: Top Of Engine (3.0L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 99: Rear Of Engine (3.0L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 100: Top Of Engine (3.0L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 101: Behind Center Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 102: Under Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 103: Top Of Engine (3.5L & 5.5L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 104: Top Of Engine (3.5L & 5.5L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 105: Left Rear Of Engine (3.0L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 106: Top Of Engine (3.5L & 5.5L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 107: Left Rear Of Engine (3.5L & 5.5L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 108: Left Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 109: Left Rear Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 110: Right Rear Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 111: Under Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 112: Under Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 113: Top Of Engine (3.5L & 5.5L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 114: Right Front Of Engine (6.3L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 115: Right Side Of Engine (6.3L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 116: Top Front Of Engine (6.3L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 117: Left Front Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 118: Right Front Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

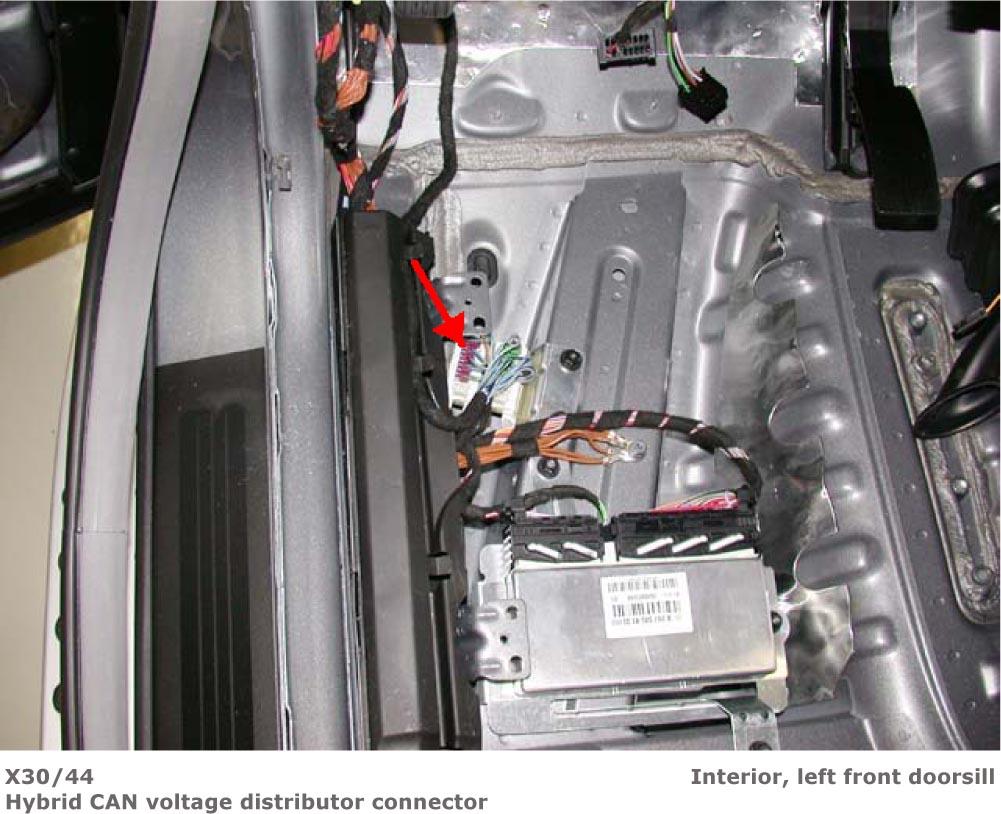

Fig 119: Left Front Doorsill
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 120: Right Front Doorsill
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 121: Left Rear Of Engine (3.0L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 122: Top Of Engine (3.5L & 5.5L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 123: Left Side Of Engine (3.5L & 5.5L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 124: Left Rear Of Engine (6.3L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 125: Right Rear Of Engine (6.0L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 126: Right Side Of Engine (3.5L & 5.5L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 127: Right Side Of Engine (3.5L & 5.5L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 128: Left Side Of Engine (3.5L & 5.5L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 129: Right Side Of Engine (3.5L & 5.5L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 130: Rear Of Engine (3.5L & 5.5L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 131: Rear Of Engine (3.5L & 5.5L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 132: Rear Of Engine (3.5L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 133: Rear Of Engine (3.5L & 5.5L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 134: Right Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 135: Under 2nd Row Seats
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 136: Right Rear Of Engine (6.3L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 137: Left Rear Of Engine (6.3L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 138: Right Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 139: Right Front Of Engine (3.0L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 140: Right Rear Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 141: Left Rear Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 142: Behind Center Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 143: Behind Center Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 144: Behind Rear Bumper
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 145: Behind Rear Bumper
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 146: Behind Front Bumper
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 147: Behind Front Bumper
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 148: Right Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 149: Tailgate
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 150: Behind Center Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 151: Behind Right Side Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 152: Behind Center Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 153: Right Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 154: Under Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 155: Under Left Rear Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 156: Under Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 157: Tailgate
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 158: Tailgate
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 159: Right Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 160: Behind Front Bumper
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 161: Under Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 162: Under Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 163: Driver's Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 164: Driver's Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 165: Under 2nd Row Seats
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 166: Under 2nd Row Seats
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 167: Right Front Doorsill
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 168: Right Rear Doorsill
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 169: Behind Center Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 170: Behind Center Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 171: Behind Center Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 172: Behind Center Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 173: Behind Center Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 174: Under Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 175: Top Of Engine (M156)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 176: Top Of Engine (M156)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 177: Under 2nd Row Seats
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 178: Under 2nd Row Seats
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 179: Left Side Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 180: Right Side Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 181: Under Right Rear Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 182: Right Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 183: Left Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 184: Under Left Rear Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 185: Left Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 186: Right Of Transmission (6.3L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 187: Left Rear Of Engine (3.0L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 188: Right Rear Of Engine Compartment (6.3L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 189: Rear Of Engine (6.3L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 190: Right Rear Of Engine Compartment (6.3L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 191: Rear Of Engine (6.3L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 192: Left Rear Of Engine (3.0L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 193: Left Rear Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 194: Right Rear Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 195: Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 196: Right Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 197: Left Side Of Engine (3.5L & 5.5L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 198: Behind Left Side Of Front Bumper
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 199: Left Front Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 200: Right Front Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 201: Left Rear Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 202: Right Rear Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 203: Under Driver's Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 204: Under Front Passenger's Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 205: Under 2nd Row Seats
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 206: Right Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 207: In Right Front Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 208: Left Rear Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 209: Left Rear Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 210: Right Rear Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 211: Right Rear Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 212: Right Side Of Tailgate
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 213: Left Side Of Tailgate
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 214: Right Side Of Tailgate
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 215: Left Side Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 216: Under Front Passenger's Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 217: Right Front Of Engine (3.0L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 218: Right Front Of Engine (6.3L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 219: Left Front Of Engine (6.3L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 220: Right Front Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 221: Right Side Of Engine (3.5L & 5.5L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 222: Left Side Of Engine (3.5L & 5.5L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 223: Right Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 224: Left Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 225: Left Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 226: Under Right Rear Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 227: Under Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 228: Right Kick Panel
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 229: Top Of Left "D" Pillar
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 230: Top Of Right "D" Pillar
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 231: Under Right Front Of Vehicle
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 232: Left Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 233: Under Right Rear Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 234: Under Left Rear Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 235: Right Rear Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 236: Left Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 237: Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 238: Right Front Of Engine (5.5L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 239: Right Front Of Engine (6.3L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 240: Behind Right Front Bumper
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 241: Left Front Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 242: Right Front Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 243: Left Front Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 244: Right Front Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 245: Left Front Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 246: Right Front Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 247: Left Rear Wheel
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 248: Right Rear Wheel
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 249: Left Side Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 250: Right Rear Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 251: Front Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 252: Left Front Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 253: Top Of Engine, Over Cylinder (3.0L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 254: Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 255: Left Front Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 256: Right Side Of Cargo Area, Inside Pump
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 257: Front Underbody
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 258: Front Of Engine (Part Of Thermostat)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 259: Front Underbody
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 260: Right Side Of Transmission
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 261: Center Underbody
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 262: Under Right Front Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 263: Under Right Front Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 264: Rear Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 265: Top Of Engine (5.5L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 266: Top Of Engine (5.5L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

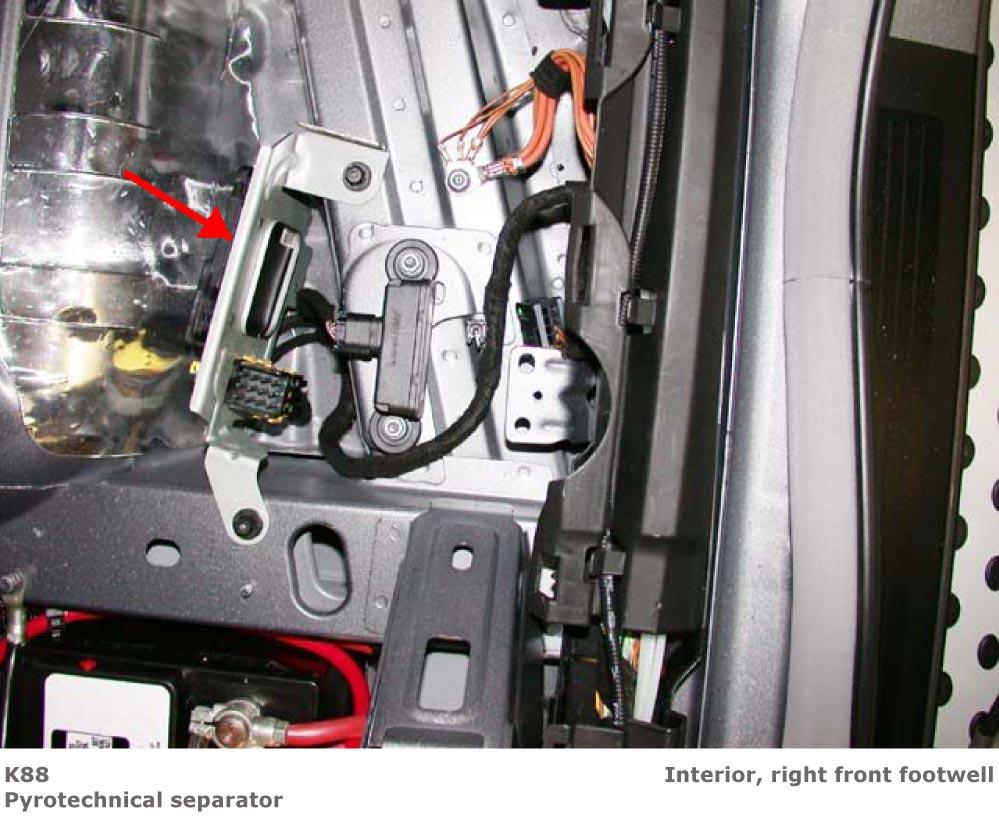

Fig 267: Right Front Interior
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 268: Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

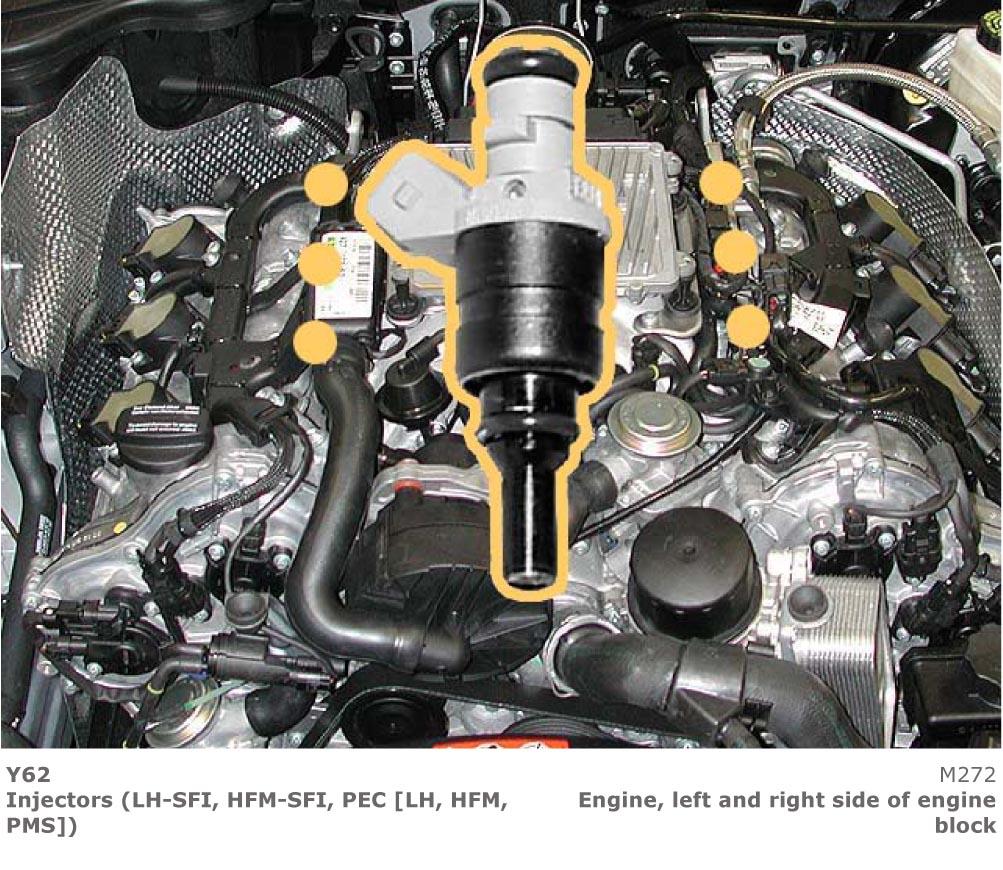

Fig 269: Top Of Engine (3.5L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

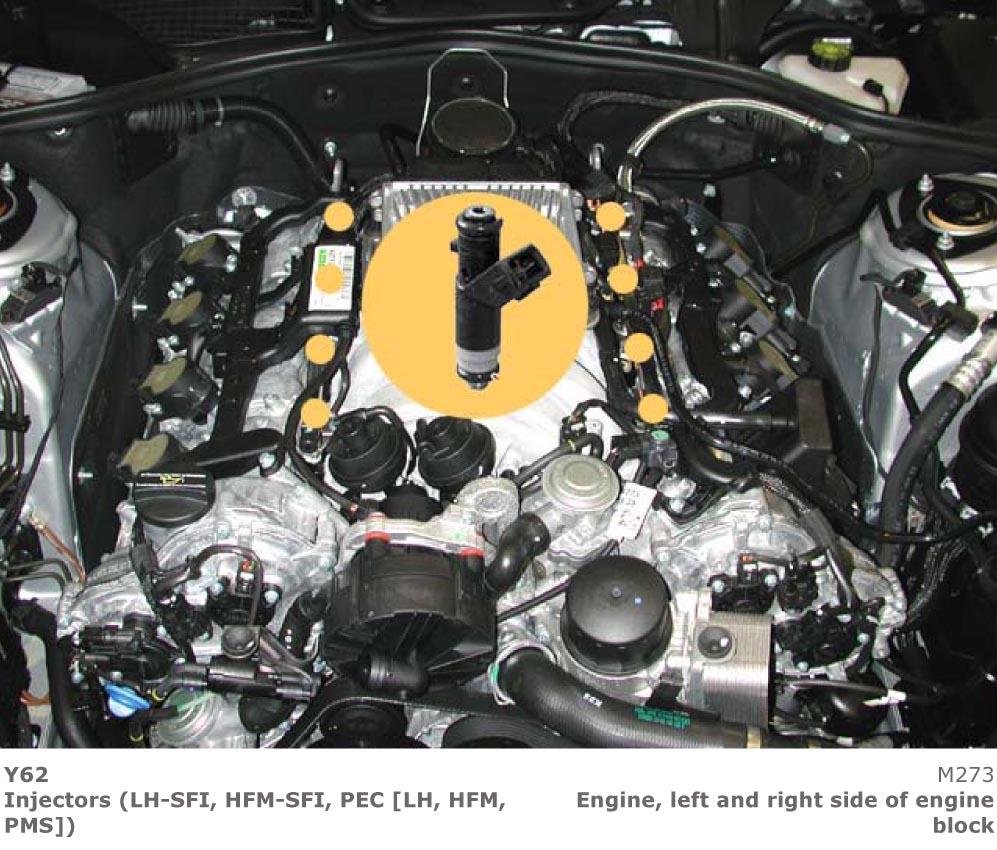

Fig 270: Injectors (5.5L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

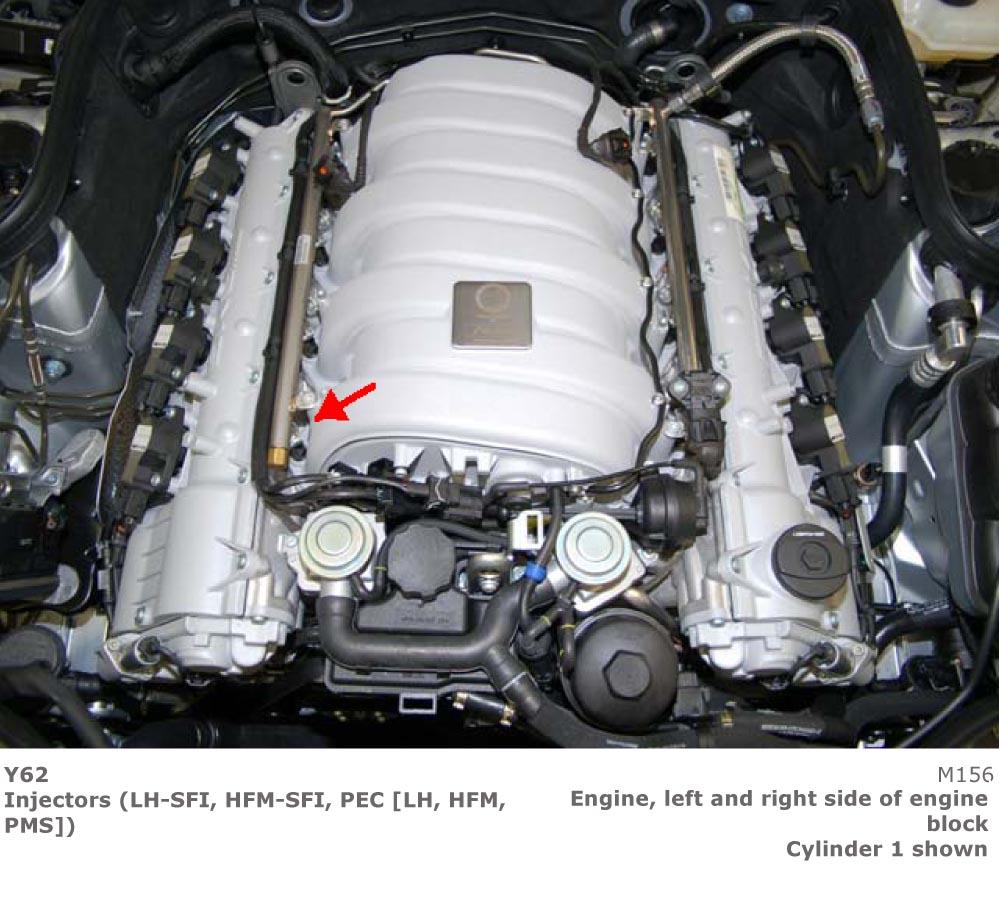

Fig 271: Top Of Engine (6.3L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

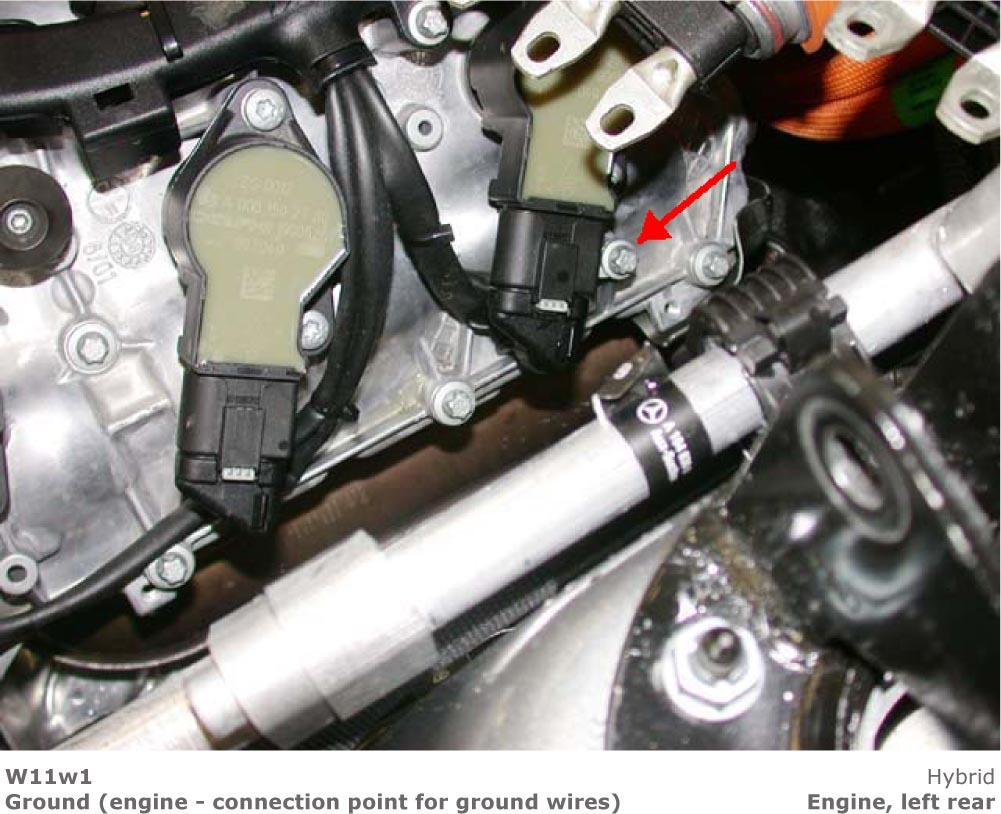

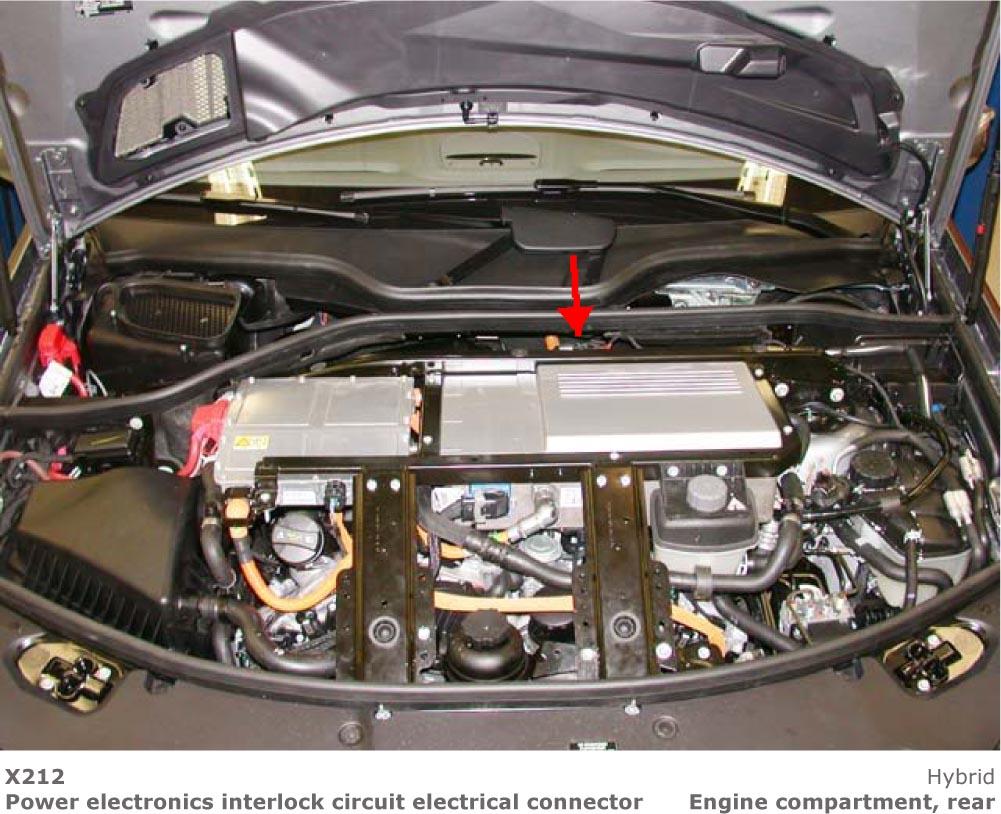

Fig 272: Left Rear Of Engine Compartment (Hybrid)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

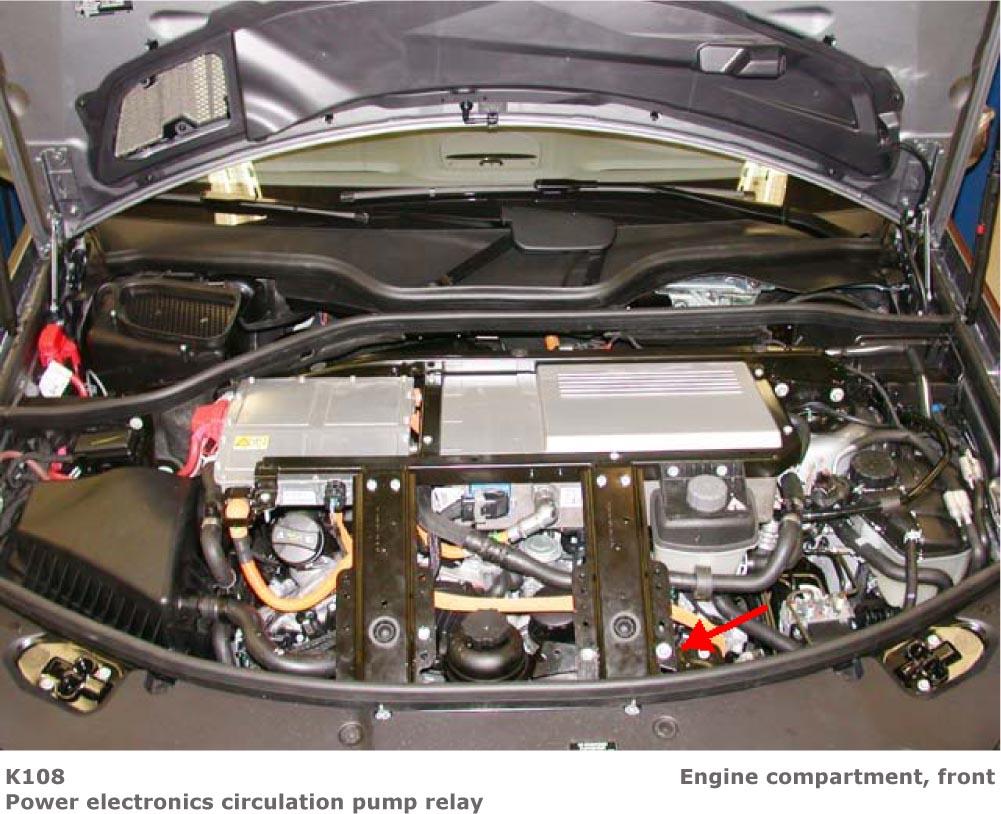

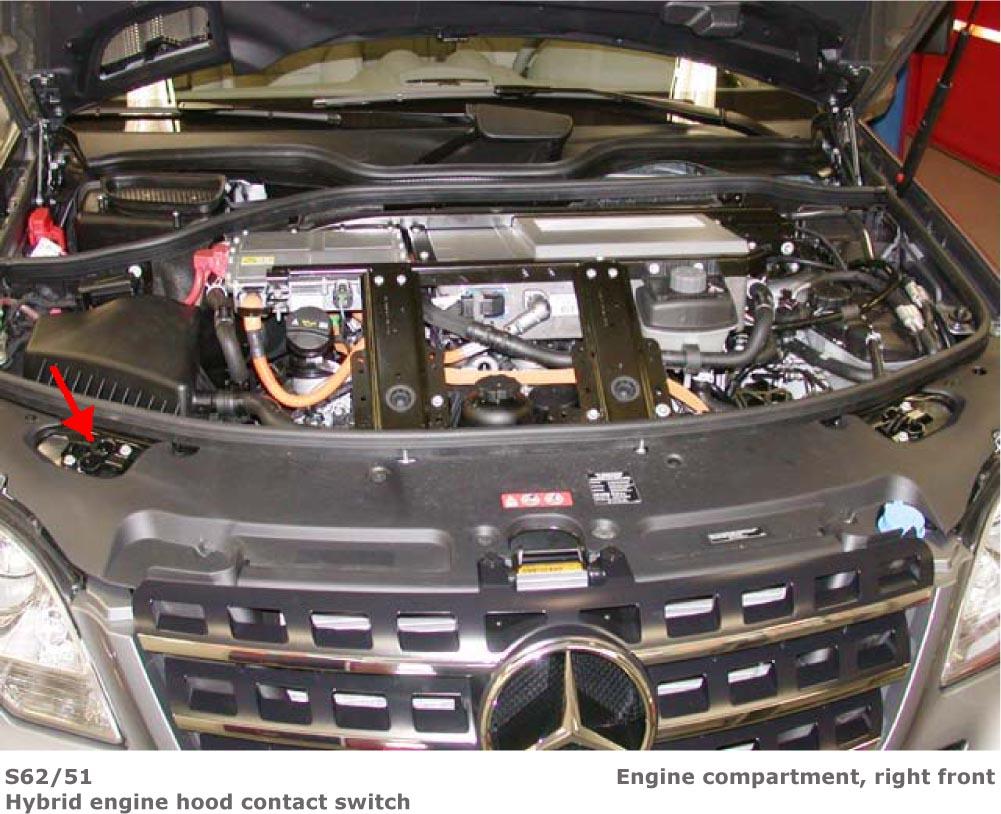

Fig 273: Engine Compartment (Hybrid)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

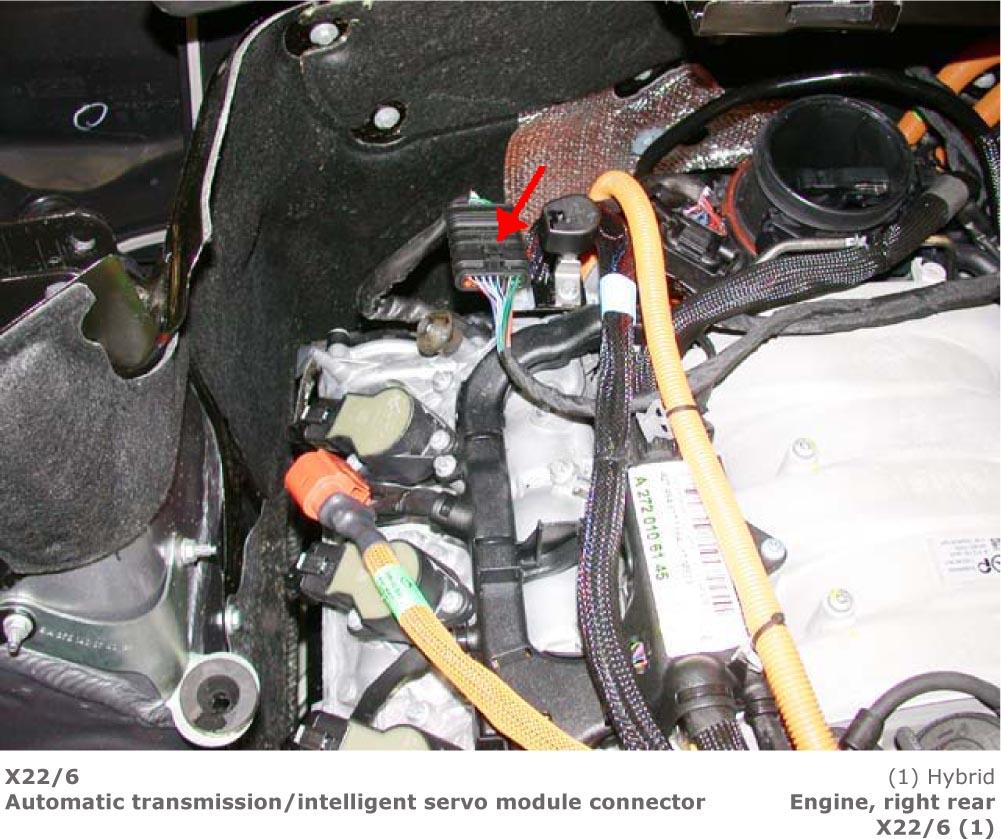

Fig 274: Right Side Of Engine Compartment (Hybrid)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

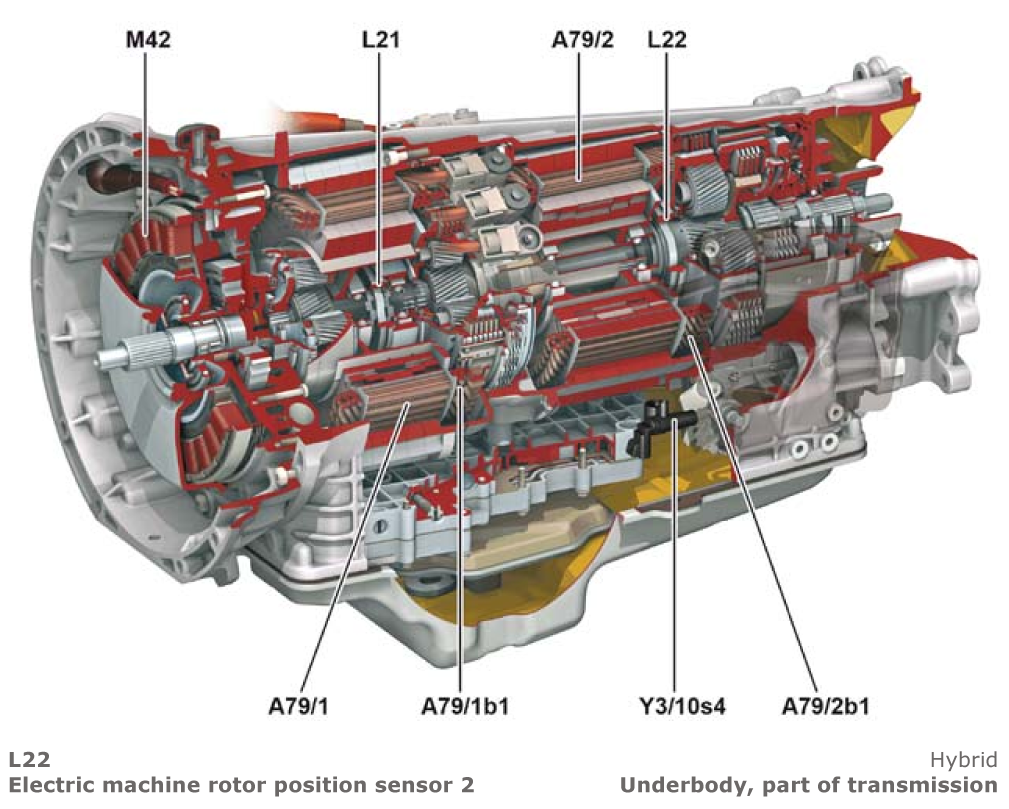

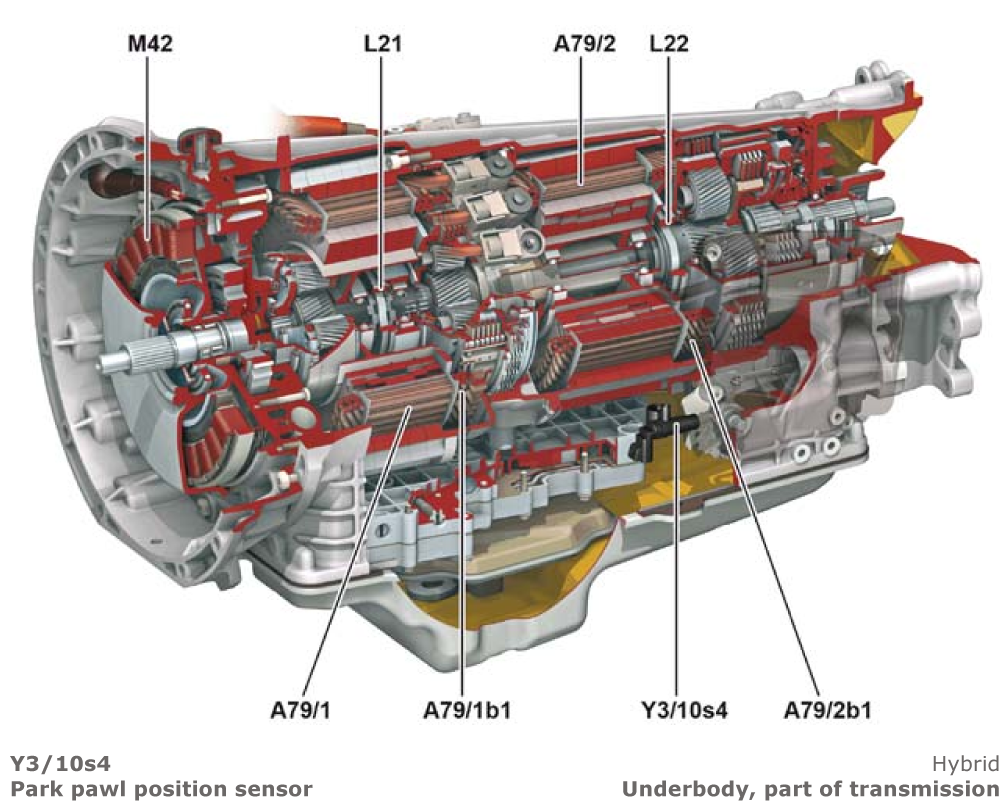

Fig 275: Transmission (Hybrid)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 276: Transmission (Hybrid)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 277: Front Of Engine (Hybrid)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

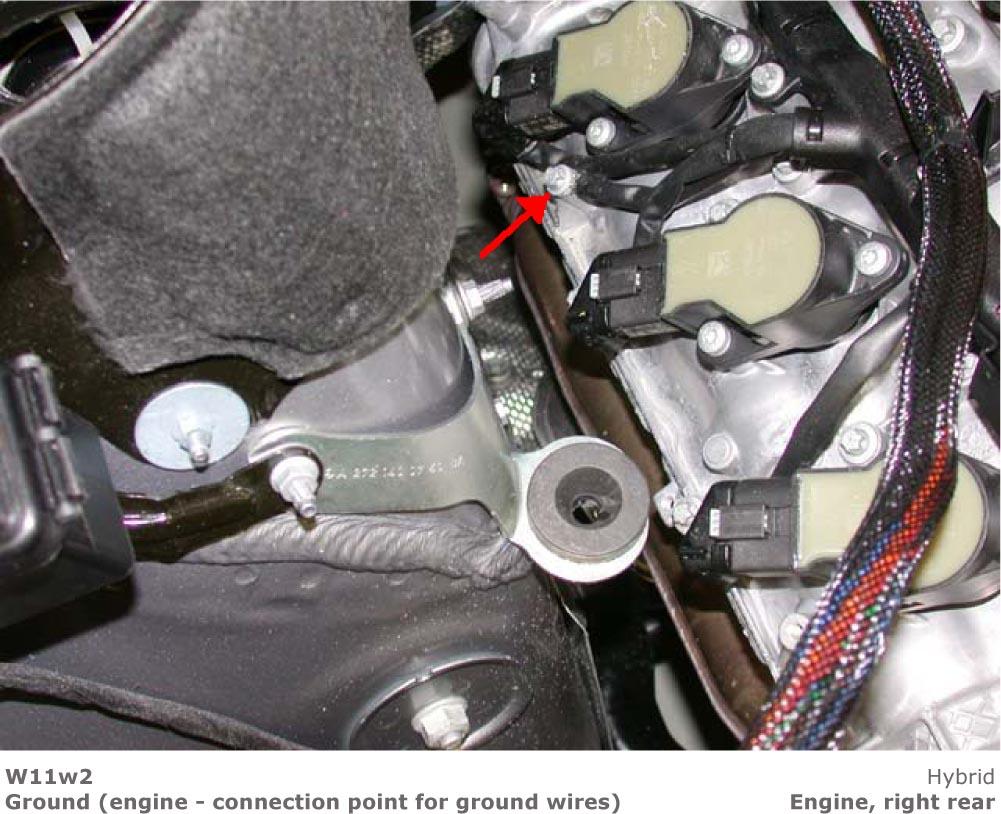

Fig 278: Right Side Of Engine Compartment (Hybrid)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 279: Left Rear Of Engine Compartment (Hybrid)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 280: Top Of Fuel Tank (Hybrid)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 281: Behind Left Front Fender (Hybrid)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 282: Behind Left Front Fender (Hybrid)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

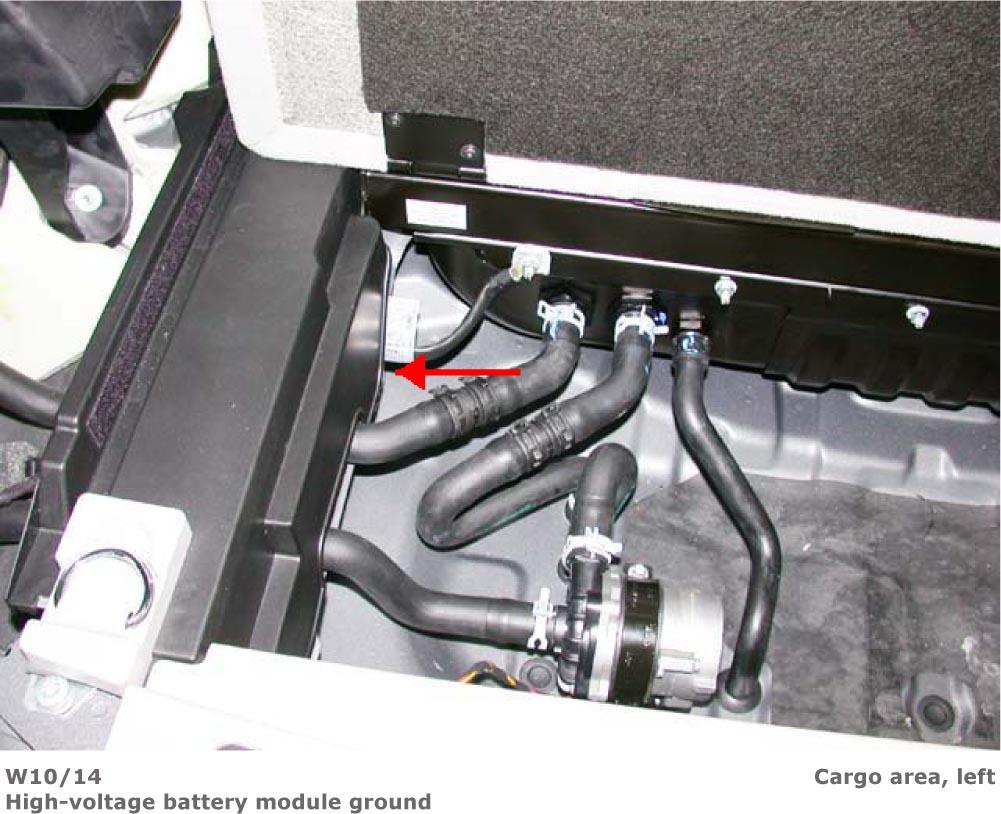

Fig 283: Left Side Of Cargo Area (Hybrid)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 284: Left Side Of Cargo Area (Hybrid)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 285: Front Of Cargo Area (Hybrid)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 286: Right Side Of Engine Compartment (Hybrid)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

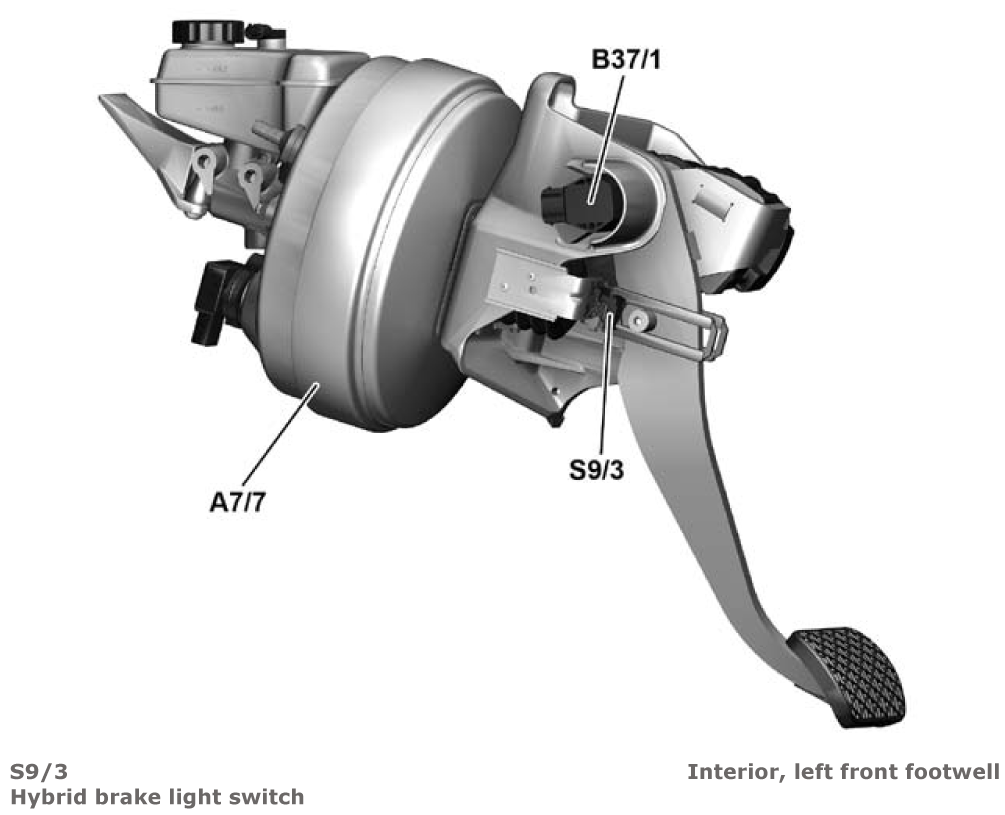

Fig 287: Left Front Footwell (Hybrid)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 288: Engine Compartment (Hybrid)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 289: Under Front Of Vehicle
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 290: Behind Right Front Fender (Hybrid)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

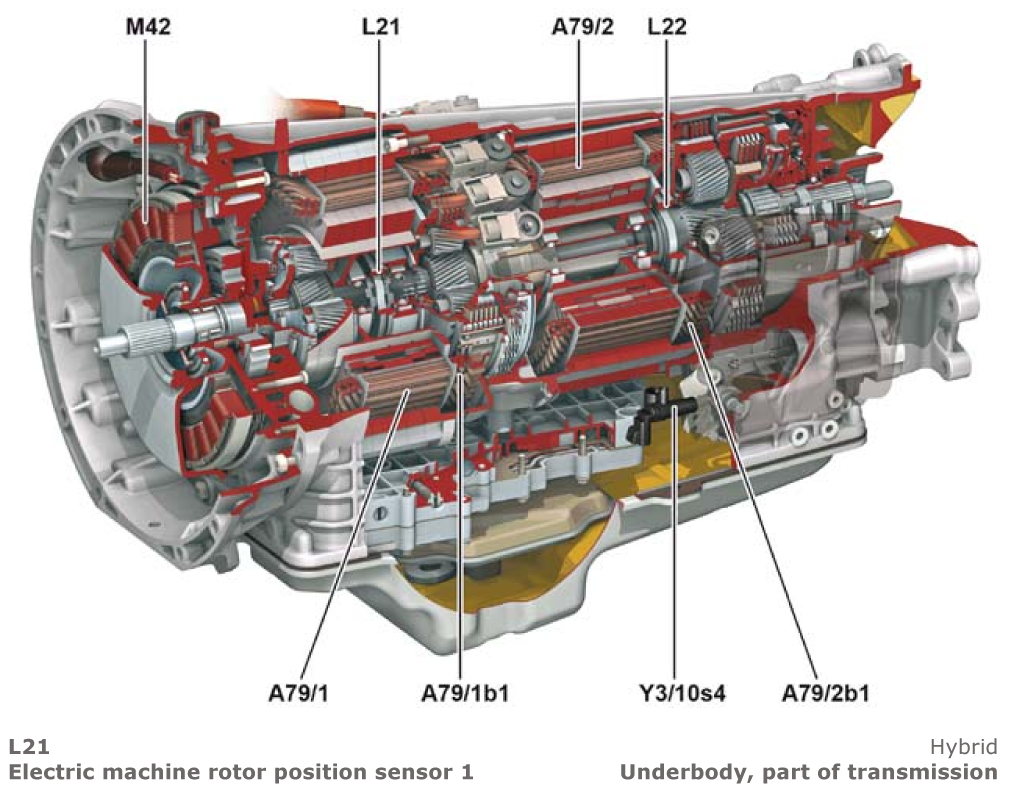

Fig 291: Transmission (Hybrid)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 292: Engine Compartment (Hybrid)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 293: Engine Compartment (Hybrid)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

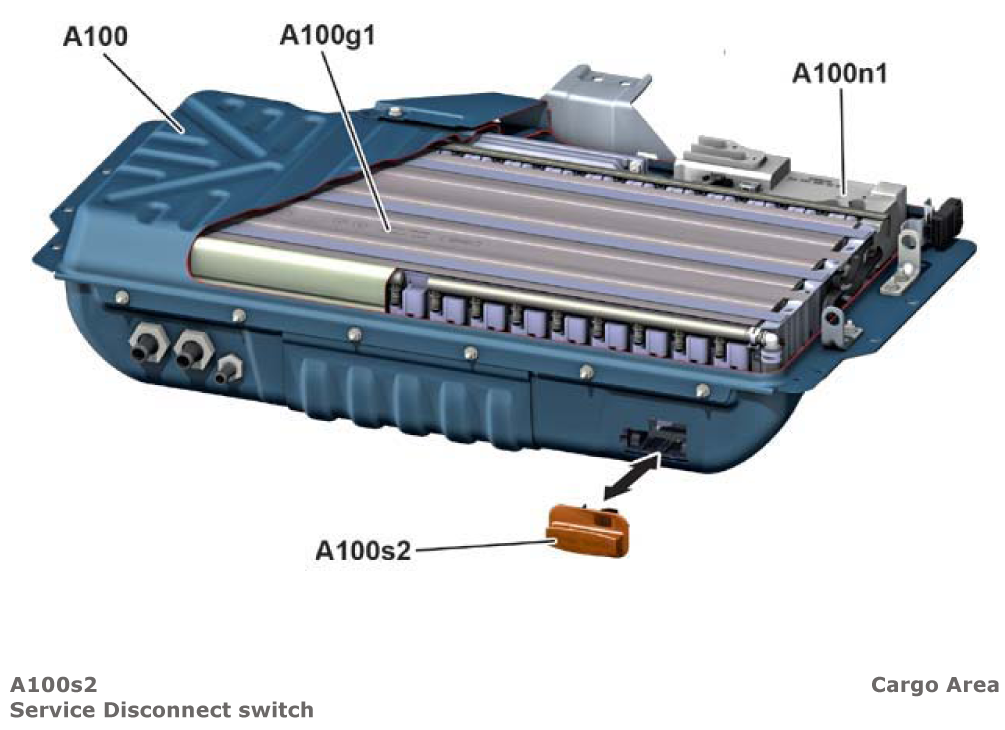

Fig 294: Cargo Area (Hybrid)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 295: Under Rear Of Vehicle (Hybrid)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

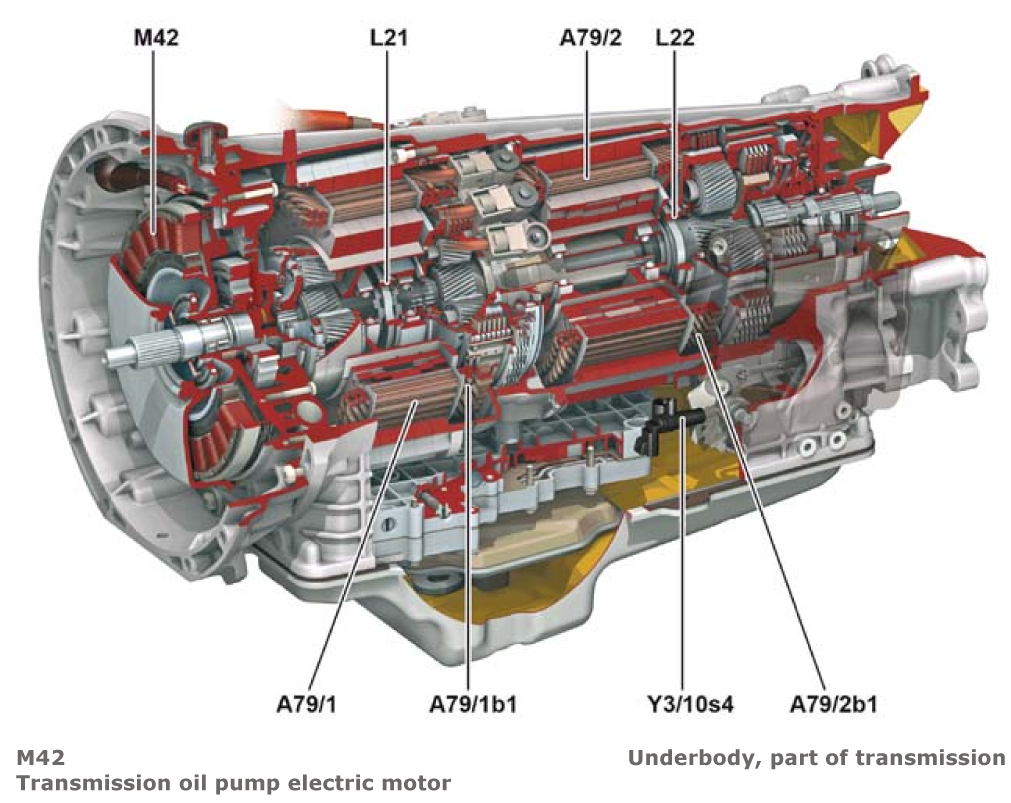

Fig 296: Transmission (Hybrid)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

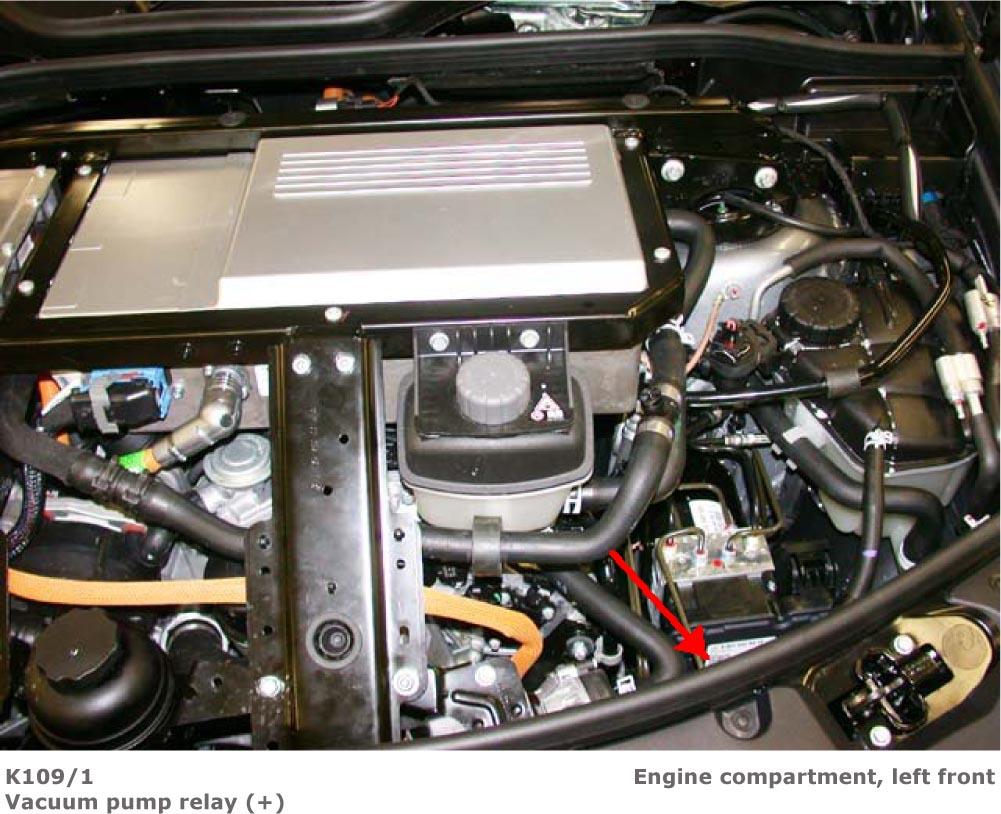

Fig 297: Left Front Of Engine Compartment (Hybrid)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 298: Left Rear Of Engine (Hybrid)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 299: Right Rear Of Engine (Hybrid)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 300: Right Rear Underbody (Hybrid)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 301: Rear Of Engine Compartment (Hybrid)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 302: Right Rear Of Engine (Hybrid)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

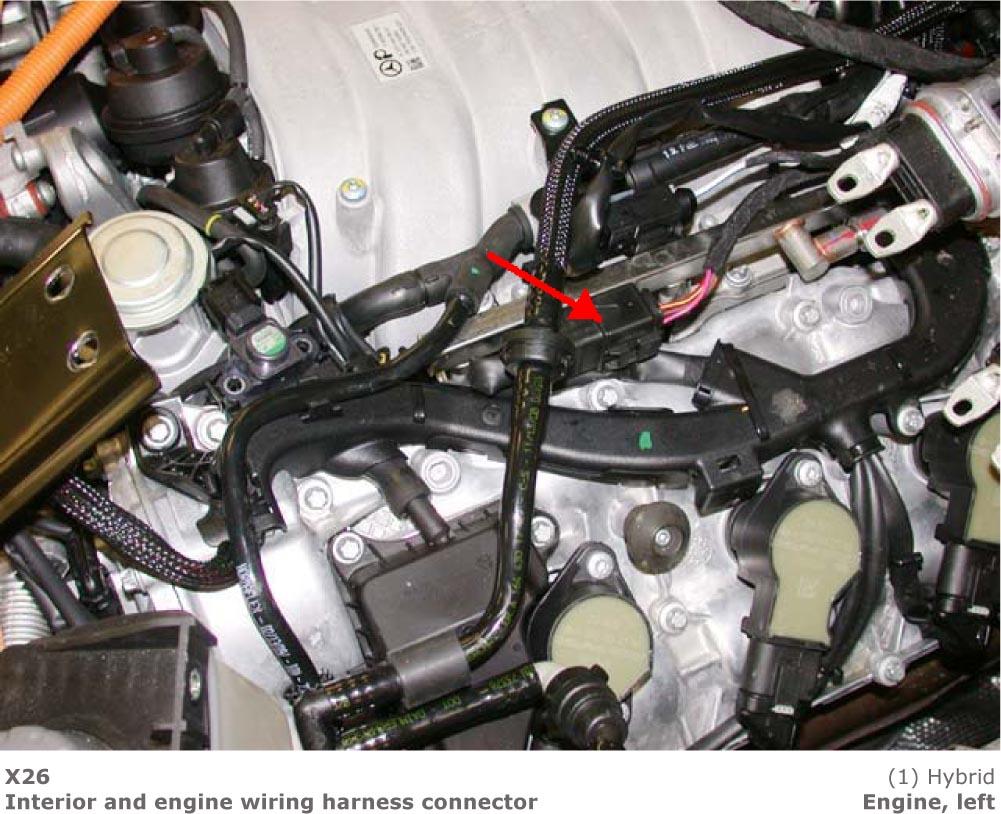

Fig 303: Left Side Of Engine (Hybrid)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 304: Left Front Doorsill (Hybrid)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 305: Behind Left Front Fender (Hybrid)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
