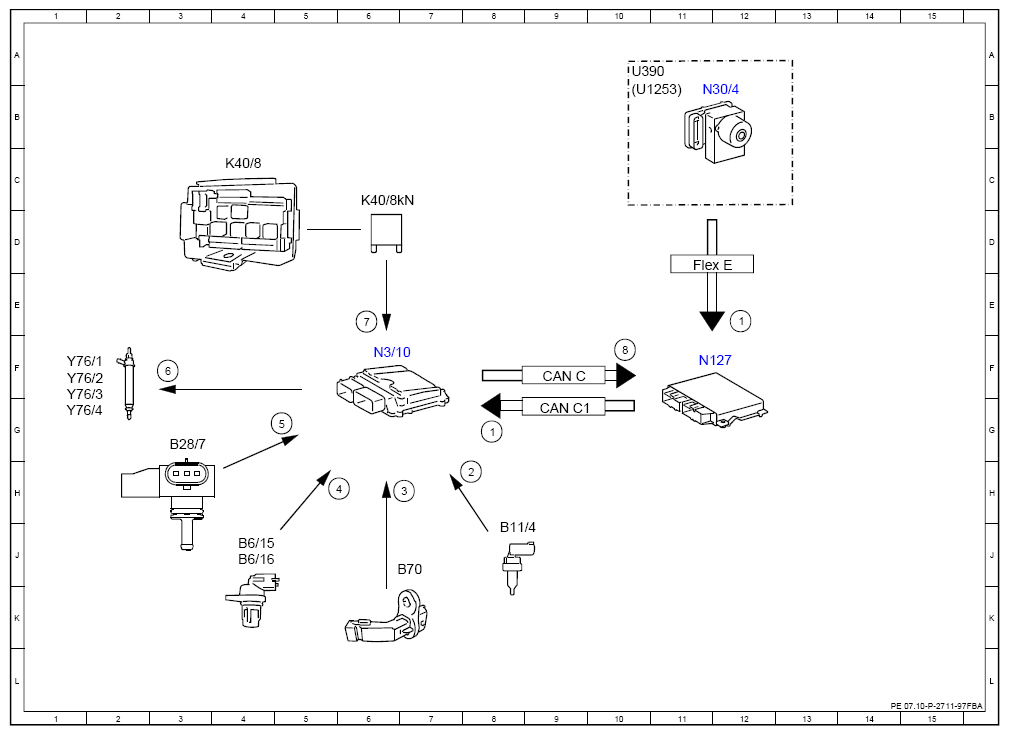

Electrical Function Schematic For Smooth Running Control - PE07.10-P-2711-97FBA
Engine 274.9 in model 205 (except 205.047/053/054/147/247/253) Engine 274.9 in model 253 (except 253.354/954)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Wheel speed, signal | 8G |
| 1 | Wheel speed, signal | 12E |
| 2 | Coolant temperature sensor, signal | 8H |
| 3 | Engine speed, signal | 7H |
| 4 | Camshaft Hall sensor, signal | 6H |
| 5 | Engine load, signal | 5G |
| 6 | Fuel injectors, actuation | 3F |
| 7 | Circuit 87, status | 6E |
| 8 | Engine running, signal | 10F |
| B11/4 | Coolant temperature sensor | 8J |
| B28/7 | Pressure sensor downstream of throttle valve | 3G |
| B6/15 | Intake camshaft Hall sensor | 4J |
| B6/16 | Exhaust camshaft Hall sensor | 4J |
| B70 | Crankshaft Hall sensor | 6J |
| CAN C | Engine CAN | 9F |
| CAN C1 | Drive train CAN | 9G |
| Flex E | Chassis FlexRay | 11D |
| K40/8 | Engine fuse and relay module | 4C |
| K40/8kN | Circuit 87M relay | 6C |
| N127 | Drivetrain control unit | 11F |
| N3/10 | ME-SFI [ME] control unit | 6F |
| N30/4 | Electronic Stability Program control unit | 11B |
| U1253 | Valid for model 253 | 10B |
| U390 | Valid for model 205 | 10A |
| Y76/1 | Cylinder 1 fuel injector | 1F |
| Y76/2 | Cylinder 2 fuel injector | 1F |
| Y76/3 | Cylinder 3 fuel injector | 1G |
| Y76/4 | Cylinder 4 fuel injector | 1G |
