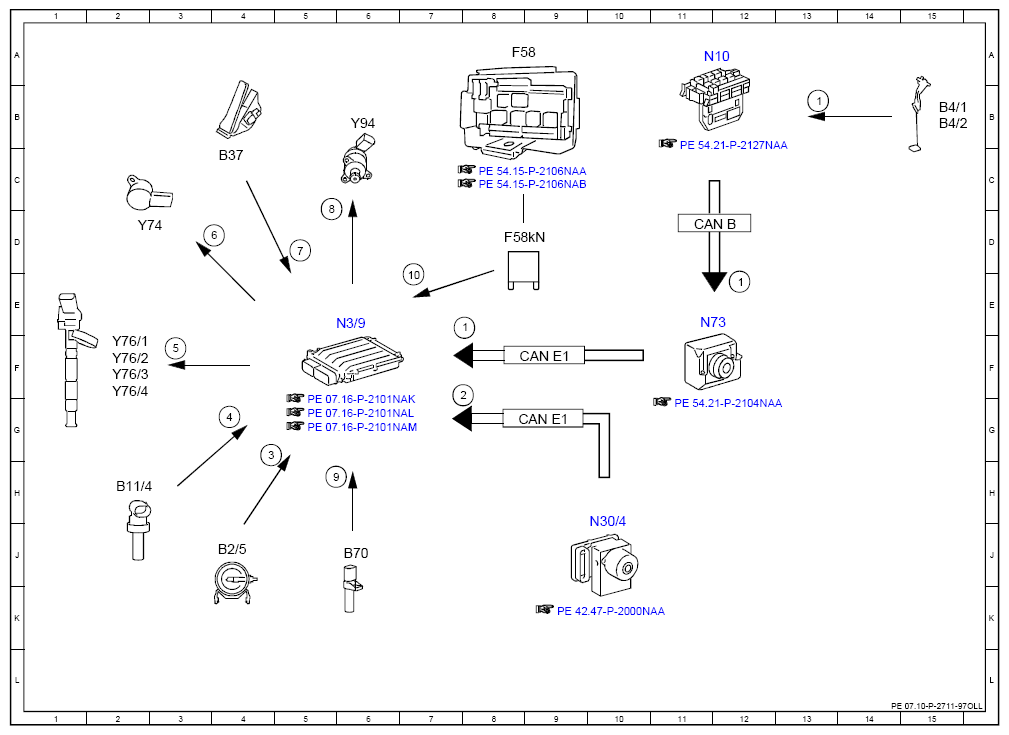

Electrical Function Schematic For Smooth Running Control - PE07.10-P-2711-97OLL
ENGINE 651.9 as of 3/1/13 in MODEL 166 up to model year 2016
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Fuel level, signal | 8E |
| 1 | Fuel level, signal | 12E |
| 1 | Fuel level, signal | 13B |
| 10 | Circuit 87, status | 7E |
| 2 | Wheel speed, signal | 7G |
| 3 | Engine load, signal | 4G |
| 4 | Coolant temperature sensor, signal | 4G |
| 5 | Fuel injectors, actuation | 3F |
| 6 | Pressure regulator valve, actuation | 4D |
| 7 | Accelerator pedal sensor, signal | 5D |
| 8 | Quantity control valve, actuation | 5D |
| 9 | Engine speed, signal | 5H |
| B11/4 | Coolant temperature sensor | 2H |
| B2/5 | Hot film mass air flow sensor | 4J |
| B37 | Accelerator pedal sensor | 4C |
| B4/1 | Fuel tank fuel level indicator fill level sensor, left | 15B |
| B4/2 | Fuel tank fuel level indicator fill level sensor, right | 15B |
| B70 | Crankshaft Hall sensor | 6J |
| CAN B | Interior CAN | 11D |
| CAN E1 | Chassis CAN 1 | 9G |
| CAN E1 | Chassis CAN 1 | 9F |
| F58 | Engine compartment fuse and relay module | 8A |
| F58kN | Circuit 87M relay | 8D |
| N10 | SAM control unit | 11A |
| N3/9 | CDI control unit | 6E |
| N30/4 | Electronic Stability Program control unit | 10J |
| N73 | Electronic ignition switch control unit | 11E |
| Y74 | Pressure regulator valve | 2D |
| Y76/1 | Cylinder 1 fuel injector | 2F |
| Y76/2 | Cylinder 2 fuel injector | 2F |
| Y76/3 | Cylinder 3 fuel injector | 2F |
| Y76/4 | Cylinder 4 fuel injector | 2F |
| Y94 | Quantity control valve | 6B |
