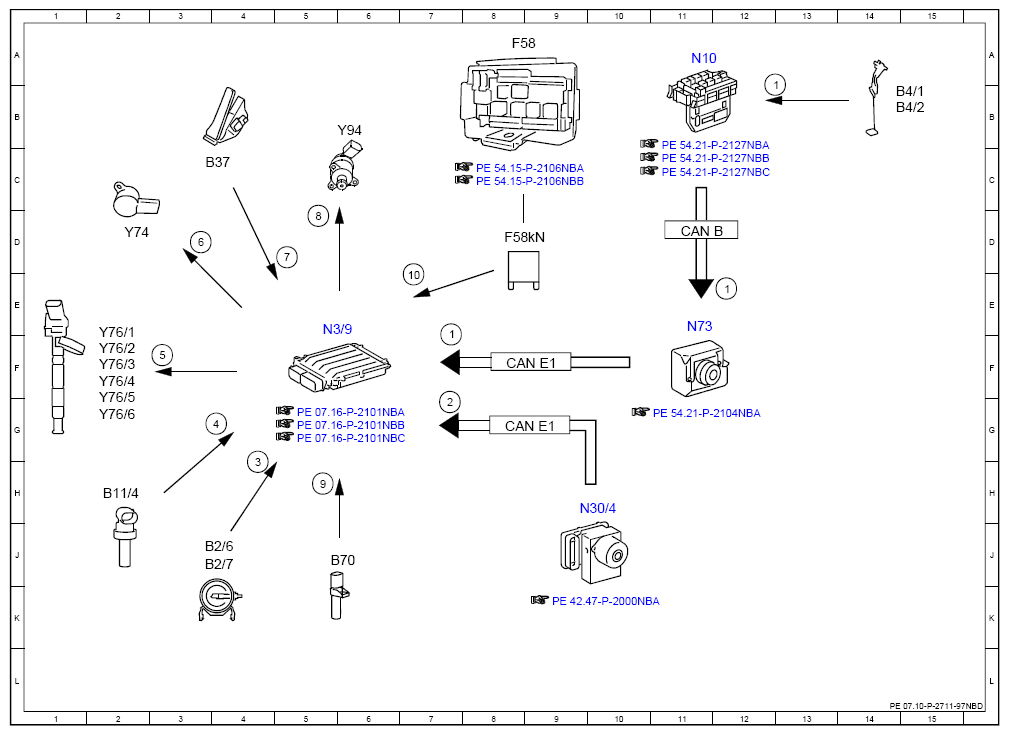

Electrical Function Schematic For Smooth Running Control - PE07.10-P-2711-97NBD
ENGINE 642.8 in MODEL 166 as of model year 2016
ENGINE 642.8 in MODEL 292
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Fuel level, signal | 7F |
| 1 | Fuel level, signal | 12E |
| 1 | Fuel level, signal | 12B |
| 10 | Circuit 87, status | 7E |
| 2 | Wheel speed, signal | 7G |
| 3 | Engine load, signal | 4H |
| 4 | Coolant temperature sensor, signal | 4G |
| 5 | Fuel injectors, actuation | 3F |
| 6 | Pressure regulator valve, actuation | 3D |
| 7 | Accelerator pedal sensor, signal | 5D |
| 8 | Quantity control valve, actuation | 5D |
| 9 | Engine speed, signal | 5H |
| B11/4 | Coolant temperature sensor | 2H |
| B2/6 | Left hot film MAF sensor | 4J |
| B2/7 | Right hot film MAF sensor | 4J |
| B37 | Accelerator pedal sensor | 3C |
| B4/1 | Fuel tank fuel level indicator fill level sensor, left | 14B |
| B4/2 | Fuel tank fuel level indicator fill level sensor, right | 14B |
| B70 | Crankshaft Hall sensor | 5J |
| CAN B | Interior CAN | 11D |
| CAN E1 | Chassis CAN 1 | 8F |
| CAN E1 | Chassis CAN 1 | 8G |
| F58 | Engine compartment fuse and relay module | 8A |
| F58kN | Circuit 87M relay | 8D |
| N10 | SAM control unit | 11A |
| N3/9 | CDI control unit | 5E |
| N30/4 | Electronic Stability Program control unit | 10H |
| N73 | Electronic ignition switch control unit | 11E |
| Y74 | Pressure regulator valve | 2D |
| Y76/1 | Cylinder 1 fuel injector | 2F |
| Y76/2 | Cylinder 2 fuel injector | 2F |
| Y76/3 | Cylinder 3 fuel injector | 2F |
| Y76/4 | Cylinder 4 fuel injector | 2F |
| Y76/5 | Cylinder 5 fuel injector | 2G |
| Y76/6 | Cylinder 6 fuel injector | 2G |
| Y94 | Quantity control valve | 6B |
