Wiring Diagram For Electric Power Steering Control Unit - PE46.35-P-2101-97IBA
Model 177
Control unit N68
| Code: | Designation: | Position: |
|---|---|---|

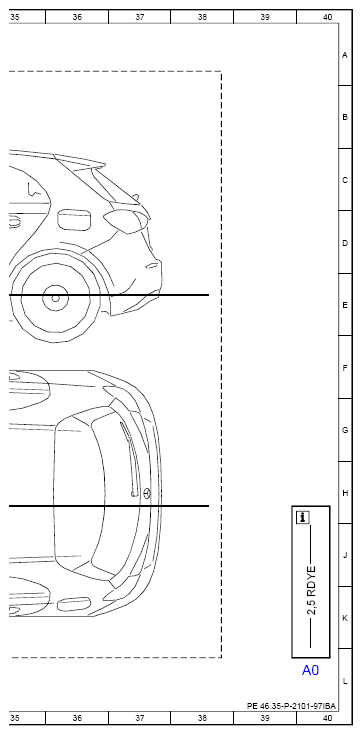

| A0 | Use of wiring diagrams | 40L |

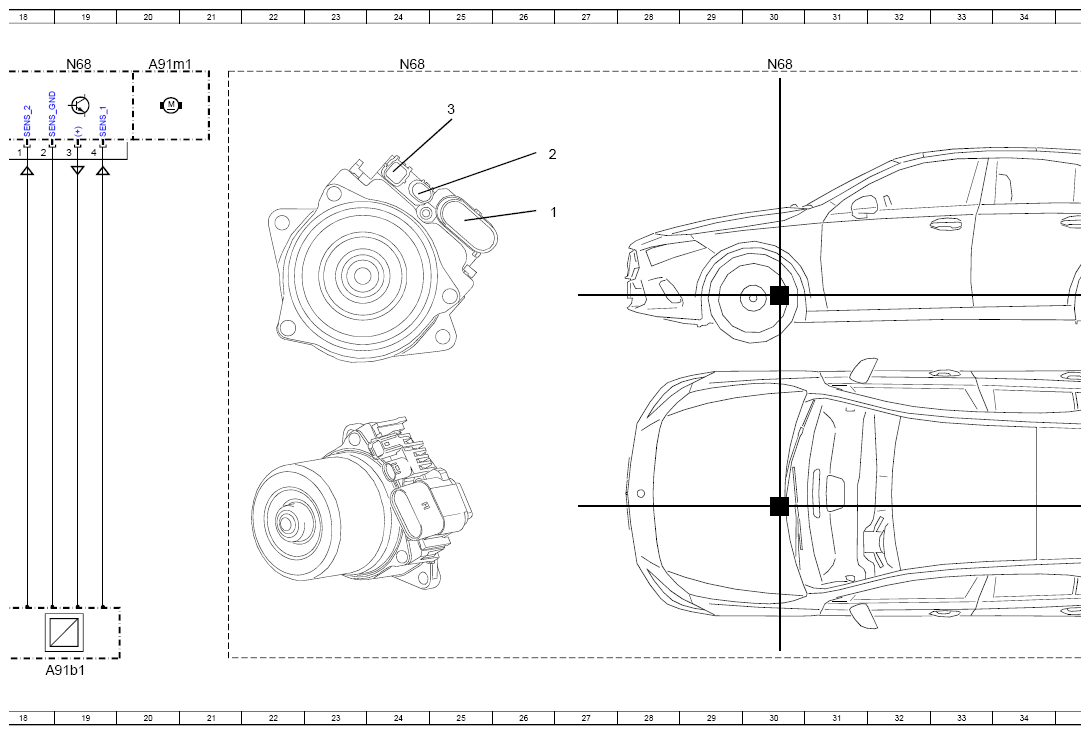

| A91b1 | Electric power steering torque sensor | 19L |
| A91m1 | Electric power steering actuator motor | 20A |

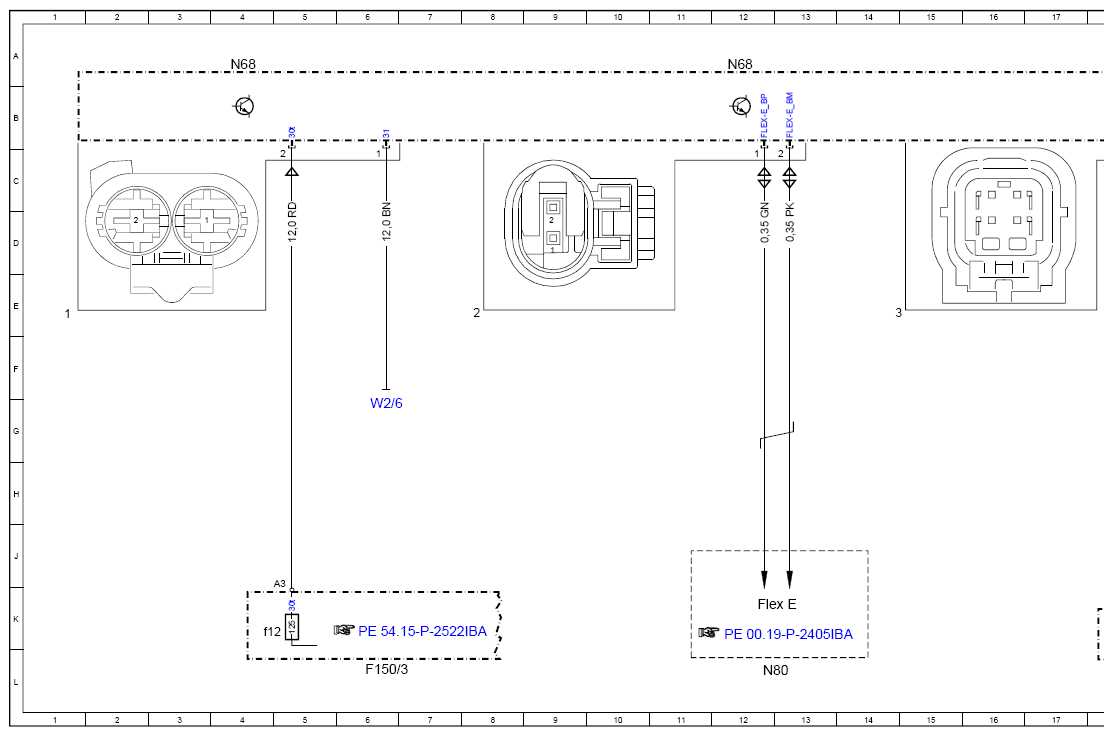

| F150/3 | Engine compartment pre-fuse box | 6L |
| F150/3f12 | Fuse 12 | 4K |
| Flex E | Chassis FlexRay | 12K |
| N68 | Electrical power steering control unit | 4A |
| N68 | Electrical power steering control unit | 12A |
| N68 | Electrical power steering control unit | 19A |
| N68 | Electrical power steering control unit | 24A |
| N68 | Electrical power steering control unit | 30A |
| N80 | Steering column module control unit | 12L |
| W2/6 | Electric power steering ground point | 6G |
