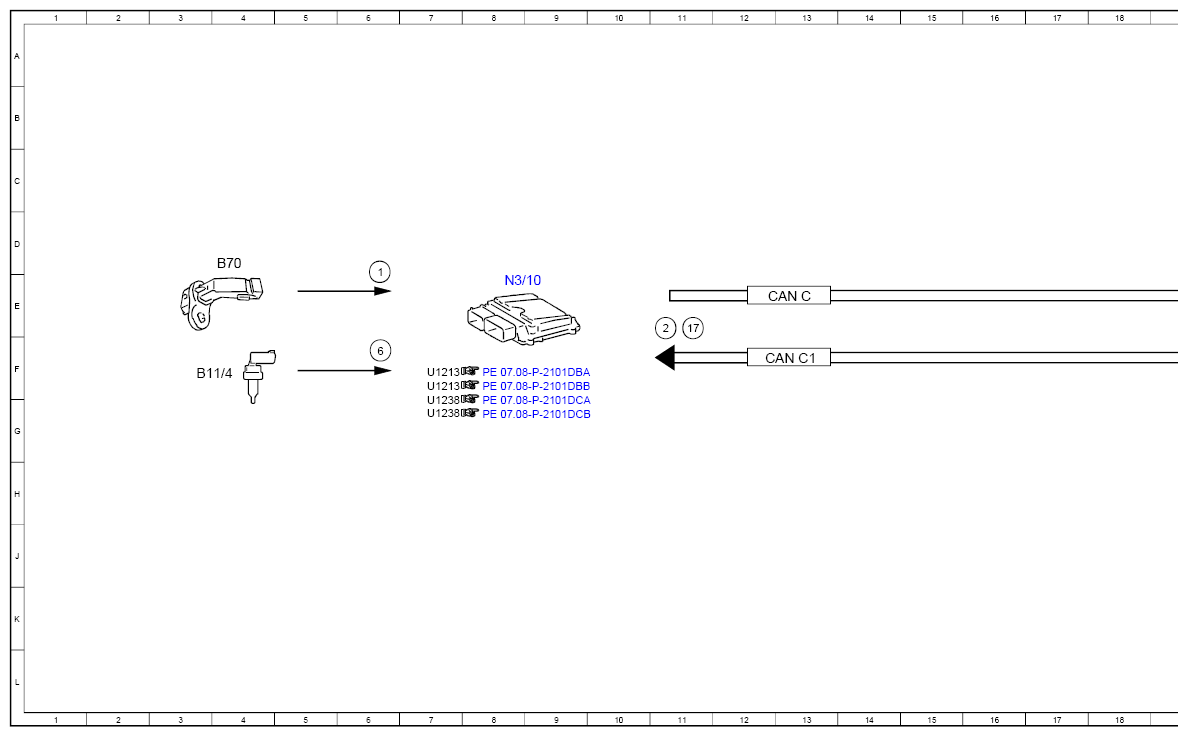

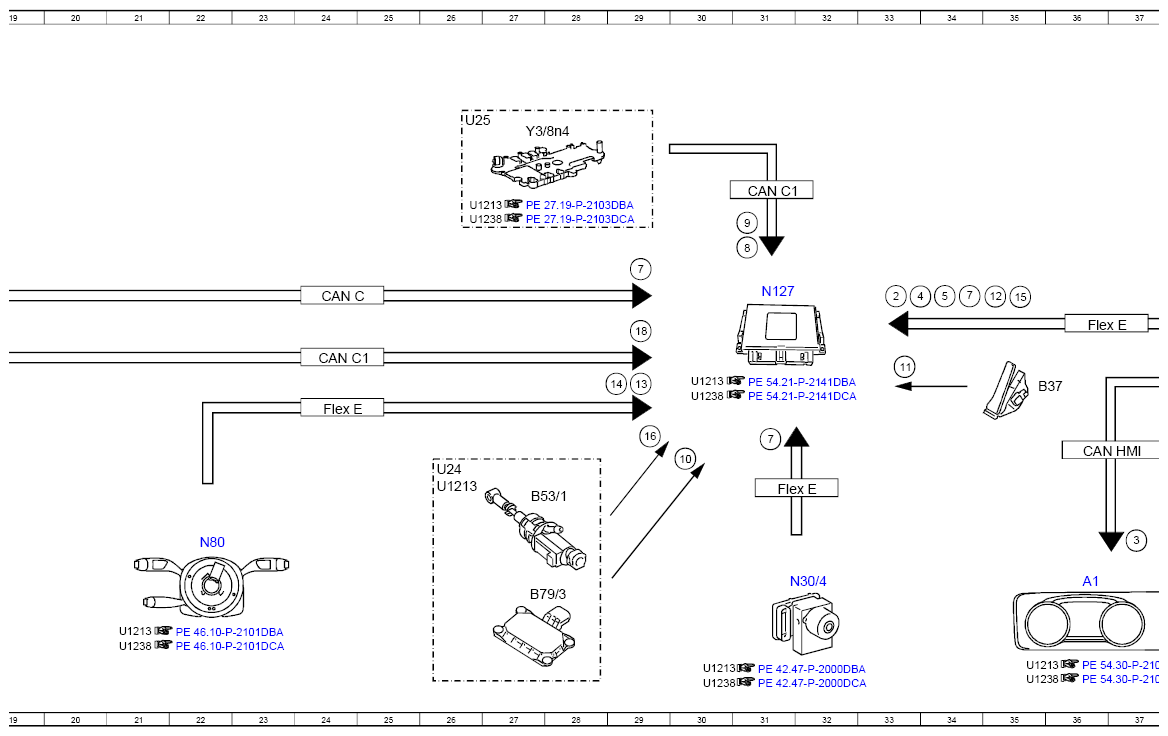

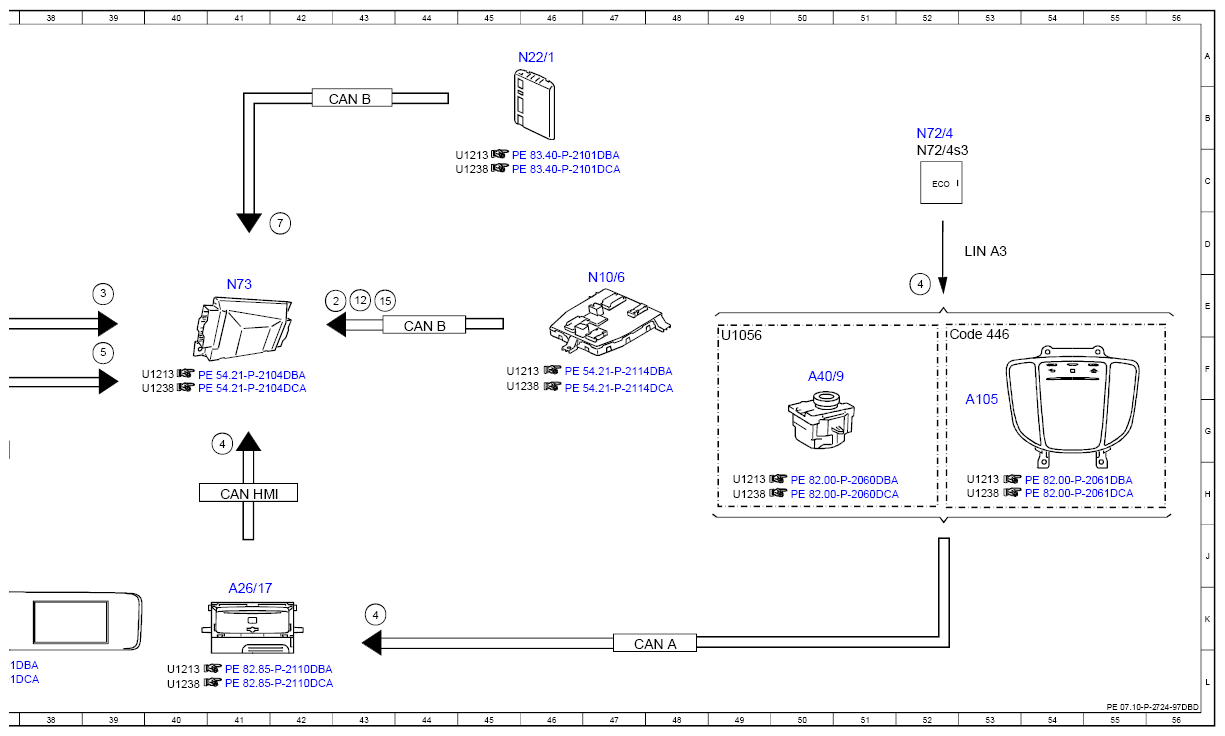

Electrical Function Schematic For Engine Management, ECO Start/Stop Function - PE07.10-P-2724-97DBD
Engine 274.9 in model 213 (except 213.050/053/054/153), 238 up to model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine speed, signal | 6E |
| 10 | Manual transmission main shifter shaft position sensor, signal | 30G |
| 11 | Accelerator pedal sensor, signal | 33F |
| 12 | Engine hood contact switch, status | 35E |
| 12 | Engine hood contact switch, status | 43E |
| 13 | Steering wheel angle, signal | 29F |
| 14 | Steering wheel velocity, signal | 29F |
| 15 | On-board electrical system energy state, signal | 35E |
| 15 | On-board electrical system energy state, signal | 43E |
| 16 | Clutch pedal sensor, signal | 29G |
| 17 | Engine start, request | 11F |
| 18 | Engine running, signal | 29E |
| 2 | Outside temperature, signal | 43E |
| 2 | Outside temperature, signal | 33E |
| 2 | Outside temperature, signal | 11F |
| 3 | Instrument cluster, message | 37J |
| 3 | Instrument cluster, message | 39E |
| 4 | ECO start/stop function button, status | 43K |
| 4 | ECO start/stop function button, status | 41G |
| 4 | ECO start/stop function button, status | 52E |
| 4 | ECO start/stop function button, status | 34E |
| 5 | Vehicle speed, signal | 34E |
| 5 | Vehicle speed, signal | 39F |
| 6 | Coolant temperature sensor, signal | 6F |
| 7 | Engine stop enable, status | 31G |
| 7 | Engine stop enable, status | 29D |
| 7 | Engine stop enable, status | 42D |
| 7 | Engine stop enable, status | 34E |
| 8 | Transmission oil temperature, signal | 31D |
| 9 | Gear range, status | 31D |
| A1 | Instrument cluster | 36J |
| A105 | Touchpad | 53G |
| A26/17 | Head unit | 41K |
| A40/9 | Audio/COMAND control panel | 50F |
| B11/4 | Coolant temperature sensor | 3F |
| B37 | Accelerator pedal sensor | 35F |
| B53/1 | Clutch pedal sensor | 27H |
| B70 | Crankshaft Hall sensor | 4D |
| B79/3 | Manual transmission main shifter shaft position sensor | 27K |
| CAN A | Telematics CAN | 48K |
| CAN B | Interior CAN | 44E |
| CAN B | Interior CAN | 43B |
| CAN C | Engine CAN | 13E |
| CAN C | Engine CAN | 24E |
| CAN C1 | Drive train CAN | 13F |
| CAN C1 | Drive train CAN | 24F |
| CAN C1 | Drive train CAN | 31C |
| CAN HMI | User interface CAN | 41H |
| CAN HMI | User interface CAN | 36G |
| Code 446 | Touchpad only | 52F |
| Flex E | Chassis FlexRay | 36E |
| Flex E | Chassis FlexRay | 24G |
| Flex E | Chassis FlexRay | 31H |
| LIN | A3 LCP LIN | 53D |
| N10/6 | Front SAM control unit | 47E |
| N127 | Drivetrain control unit | 31E |
| N22/1 | Climate control, control unit | 46A |
| N3/10 | ME-SFI [ME] control unit | 8E |
| N30/4 | Electronic Stability Program control unit | 32J |
| N72/4 | Left lower control panel | 52B |
| N72/4s3 | ECO start/stop function button | 52C |
| N73 | Electronic ignition switch control unit | 41E |
| N80 | Steering column module control unit | 22J |
| U1056 | Valid except code 446 (Touchpad only) | 49F |
| U1213 | Valid for model 213 | 26H |
| U24 | Valid for manual transmission | 26H |
| U25 | Valid for automatic transmission | 26B |
| Y3/8n4 | Fully integrated transmission control, control unit | 27B |
