Electrical Function Schematic For Engine Management, ECO Start/Stop Function - PE07.10-P-2724-97DBF

Engine 276.8 in model 213, 238 up to model year 2021

Code: Designation: Position:
1 Air conditioning, status 41G
1 Air conditioning, status 33D
1 Air conditioning, status 11D
1 Air conditioning, status 42D
10 Engine start, request 33G
10 Engine start, request 42G
10 Engine start, request 30G
10 Engine start, request 34D
10 Engine start, request 12D
10 Engine start, request 42D
11 Engine stop enable, status 31H
11 Engine stop enable, status 12D
12 Crash, signal 34D
12 Crash, signal 11F
12 Crash, signal 10D
12 Crash, signal 40D
13 Engine torque, increase request 30H
13 Engine torque, increase request 12D
13 Engine torque, increase request 29K
14 Engine torque, reduce request 30H
14 Engine torque, reduce request 13D
14 Engine torque, reduce request 29K
15 ECO start/stop function button, status 43E
15 ECO start/stop function button, status 35D
15 ECO start/stop function button, status 50E
15 ECO start/stop function button, status 11E
15 ECO start/stop function button, status 54D
16 Engine stop prohibited, request 34G
16 Engine stop prohibited, request 29H
16 Engine stop prohibited, request 41G
16 Engine stop prohibited, request 33E
16 Engine stop prohibited, request 11E
16 Engine stop prohibited, request 42D
17 Steering wheel angle sensor, signal 29G
17 Steering wheel angle sensor, signal 34E
17 Steering wheel angle sensor, signal 12E
18 Door rotary tumbler switch, status 42G
18 Door rotary tumbler switch, status 34E
18 Door rotary tumbler switch, status 12E
19 Fuel pump, actuation 16K
2 Instrument cluster, message 39E
2 Instrument cluster, message 37H
20 Engine speed, signal 6E
21 Coolant temperature sensor, signal 6G
22 Accelerator pedal sensor, signal 31D
22 Accelerator pedal sensor, signal 12E
23 Seat belt buckle restraint system switch, status 40D
23 Seat belt buckle restraint system switch, status 35E
23 Seat belt buckle restraint system switch, status 11F
25 Engine hood contact switch, status 35E
25 Engine hood contact switch, status 13E
25 Engine hood contact switch, status 40D
26 Gear range, request 8B
27 Gear range, status 8D
28 Circuit 87, status 9H
29 Engine running, signal 29F
29 Engine running, signal 29E
29 Engine running, signal 8B
29 Engine running, signal 19H
3 Fuel pump, specified pressure request 19J
30 KEYLESS-GO start/stop button, status 39D
30 KEYLESS-GO start/stop button, status 35E
30 KEYLESS-GO start/stop button, status 13E
4 Fuel pressure, status 11G
5 Starter circuit 50 relay, actuation 7J
6 Starter, actuation 6K
7 Brake light switch, status 31G
8 Wheel speed, signal 30G
9 Vehicle speed, signal 34D
9 Vehicle speed, signal 11D
9 Vehicle speed, signal 39F
A1 Instrument cluster 38J
A26/17 Head unit 48D
A26/17 Head unit 48G
A40/9 Audio/COMAND control panel 54D
B11/4 Coolant temperature sensor 2H
B37 Accelerator pedal sensor 31B
B70 Crankshaft Hall sensor 2E
CAN A Telematics CAN 51E
CAN B Interior CAN 42B
CAN B Interior CAN 41H
CAN C Engine CAN 24F
CAN C Engine CAN 13F
CAN C1 Drive train CAN 8C
CAN C1 Drive train CAN 13G
CAN C1 Drive train CAN 13E
CAN C1 Drive train CAN 24E
CAN HMI User interface CAN 37B
CAN HMI User interface CAN 44E
CAN HMI User interface CAN 37G
Code 23P Driver assistance package 24J
Code 489 AIR BODY CONTROL 33J
Code 520 Audio 20 USB 47C
Code 520 Audio 20 USB 47F
Code 522 Audio 20 radio 47C
Code 522 Audio 20 radio 47G
Code 531 COMAND APS 47C
Code 531 COMAND APS 47F
Flex E Chassis FlexRay 36E
Flex E Chassis FlexRay 24G
Flex E Chassis FlexRay 31H
Flex E Chassis FlexRay 28K
Flex E Chassis FlexRay 34G
K40/8 Engine fuse and relay module 13J
K40/8kH Starter circuit 50 relay 8K
K40/8kN Circuit 87M relay 10J
LIN A3 LCP LIN 55C
M1 Starter 4K
M3 Fuel pump (FP) 16K
N10/6 Front SAM control unit 41J
N118 Fuel pump control unit 19K
N127 Drivetrain control unit 31E
N2/10 Supplemental restraint system control unit 34A
N22/1 Climate control, control unit 45A
N3/10 ME-SFI [ME] control unit 8E
N30/4 Electronic Stability Program control unit 31J
N51/3 AIR BODY CONTROL, control unit 35J
N62/4 Mercedes-Benz Intelligent Drive control unit 26K
N72/4 Left lower control panel 54A
N72/4s3 ECO start/stop function button 54B
N73 Electronic ignition switch control unit 41E
N80 Steering column module control unit 22K
S2/3 KEYLESS GO start/stop button 37C
U1213 Valid for model 213 24K
U1213 Valid for model 213 33K
U1213 Valid for model 213 4A
U1213 Valid for model 213 7E
U1213 Valid for model 213 3J
U1213 Valid for model 213 11J
U1213 Valid for model 213 18K
U1213 Valid for model 213 21J
U1213 Valid for model 213 30J
U1213 Valid for model 213 36J
U1213 Valid for model 213 40J
U1213 Valid for model 213 53D
U1213 Valid for model 213 33A
U1213 Valid for model 213 30E
U1213 Valid for model 213 40D
U1213 Valid for model 213 44A
U1213 Valid for model 213 47B
U1238 Valid for model 238 24K
U1238 Valid for model 238 33K
U1238 Valid for model 238 4A
U1238 Valid for model 238 7E
U1238 Valid for model 238 3K
U1238 Valid for model 238 11J
U1238 Valid for model 238 18K
U1238 Valid for model 238 21J
U1238 Valid for model 238 30J
U1238 Valid for model 238 36J
U1238 Valid for model 238 40J
U1238 Valid for model 238 53E
U1238 Valid for model 238 33A
U1238 Valid for model 238 30E
U1238 Valid for model 238 40E
U1238 Valid for model 238 44A
U1238 Valid for model 238 47F
U82 Valid for KEYLESS GO 37C

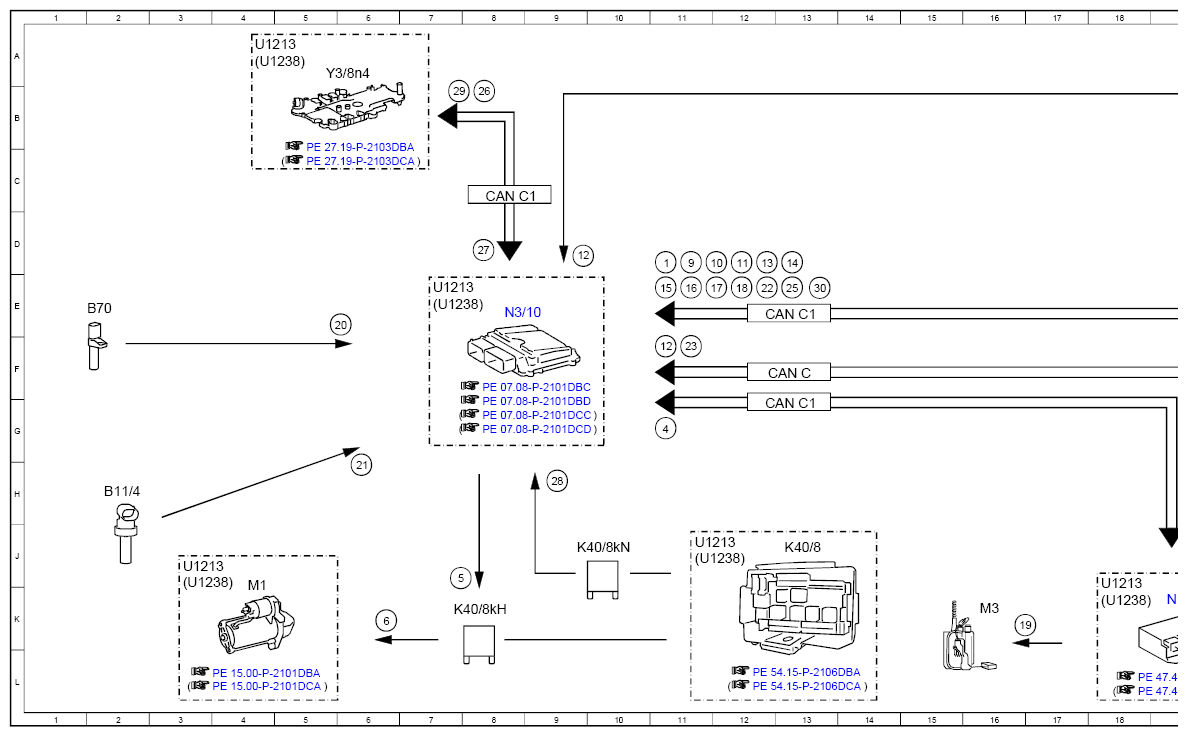

G13770551Courtesy of MERCEDES-BENZ USA

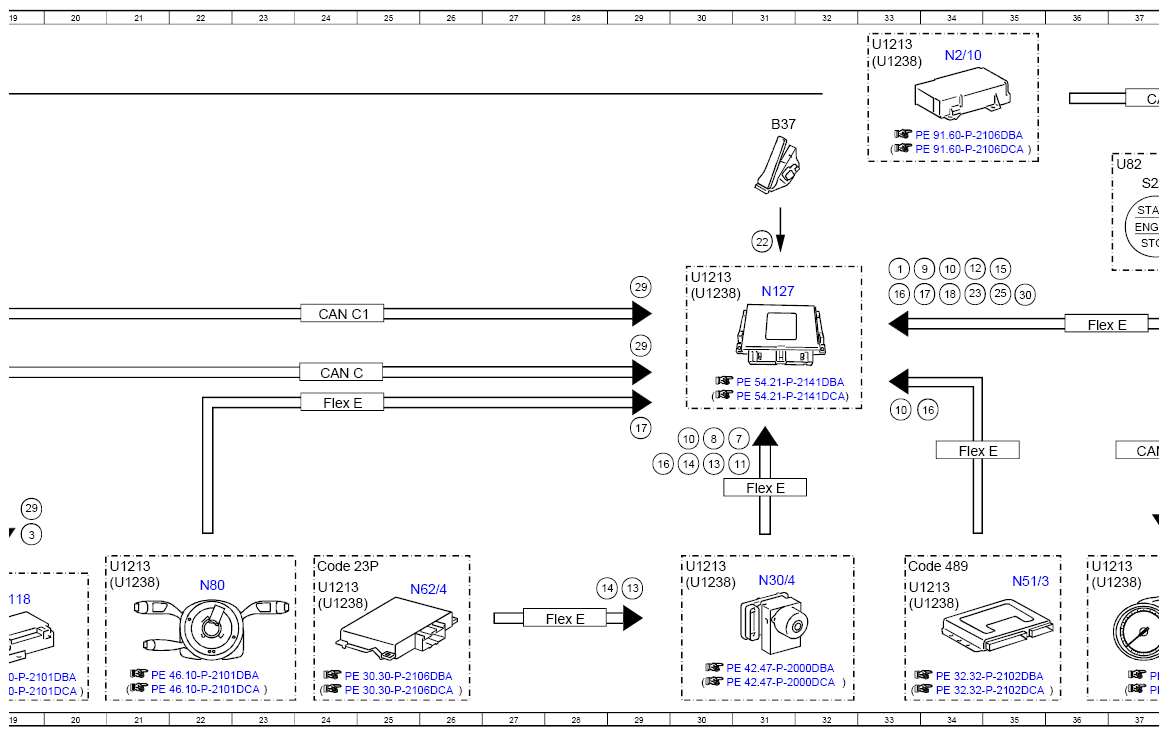

G13770552Courtesy of MERCEDES-BENZ USA

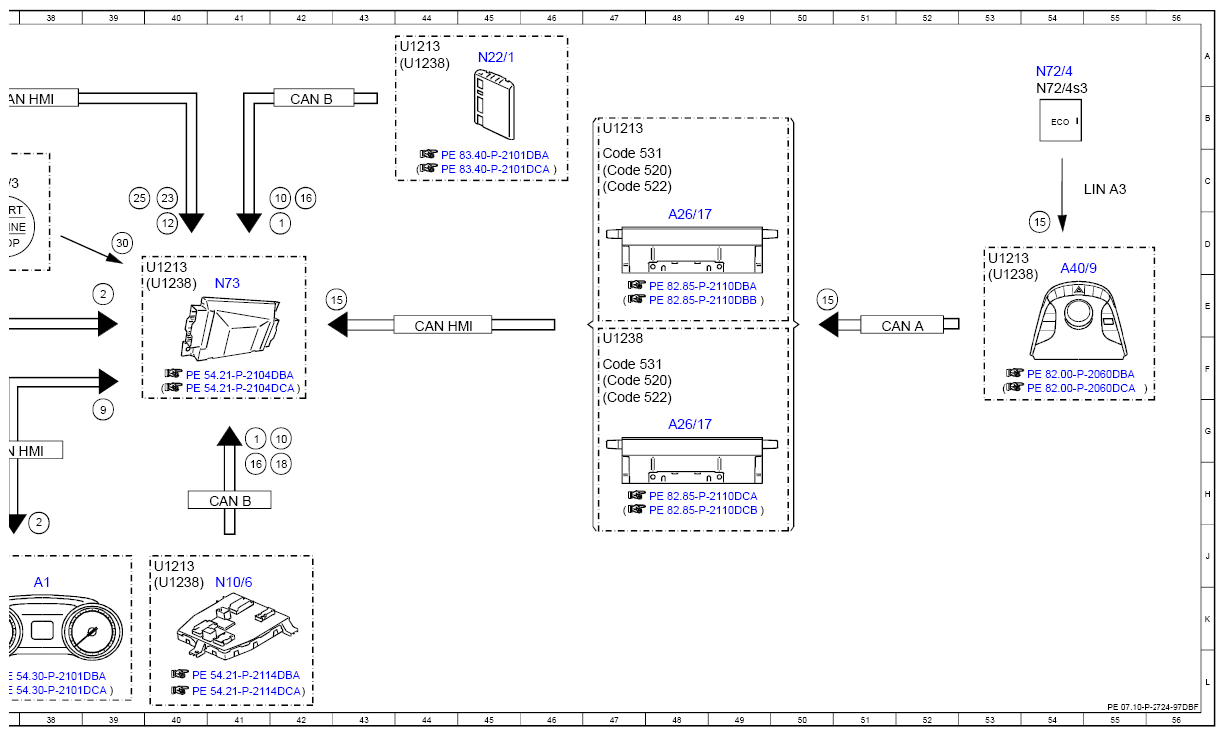

G13770553Courtesy of MERCEDES-BENZ USA
