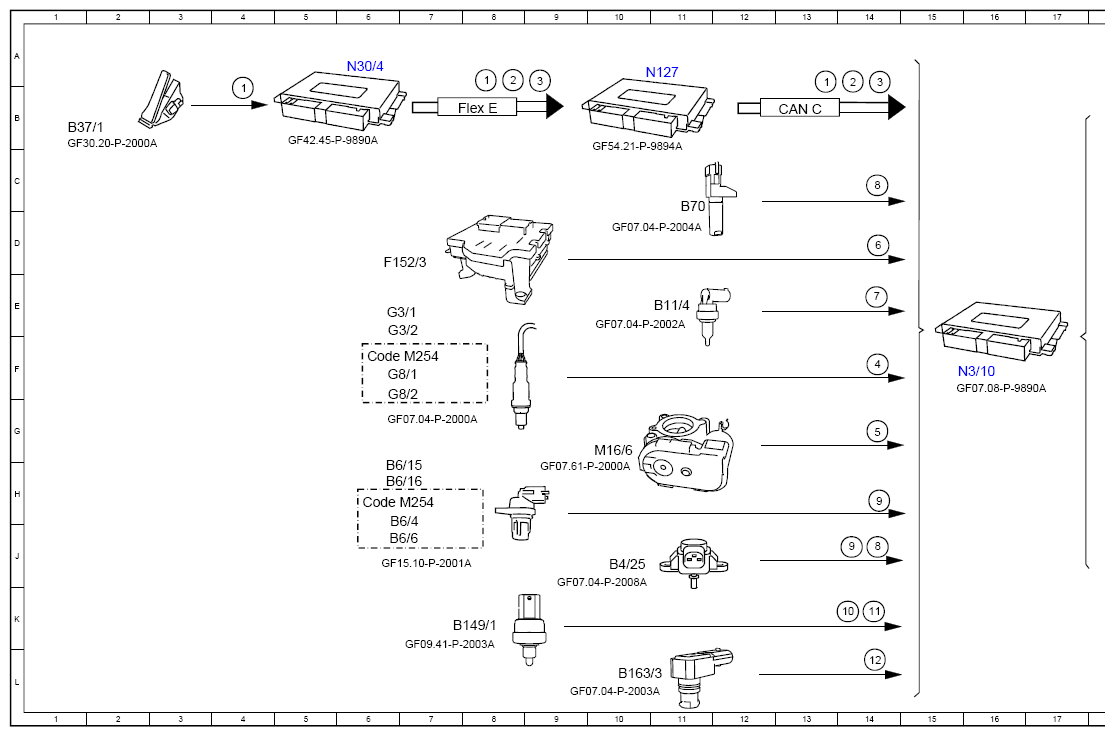

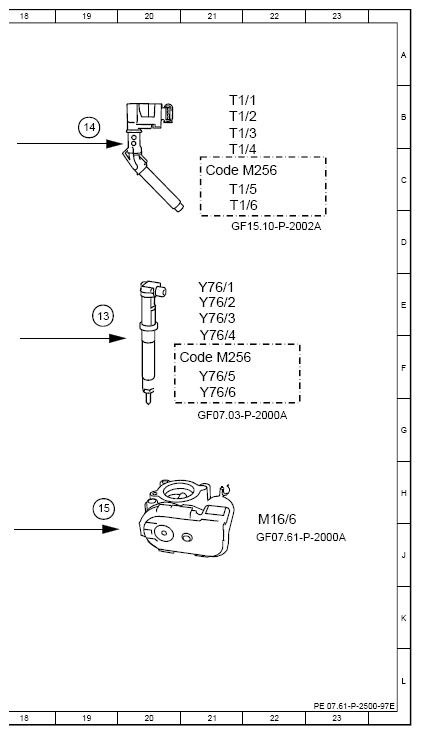

Function Schematic For Injection Control - PE07.61-P-2500-97E
Engine 256 in model 167
Engine 256 in model 213, 238 as of model year 2021
Engine 264 in model 213, 238, 257 as of model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Accelerator pedal sensor, signal | 4B |
| 1 | Accelerator pedal sensor, signal | 8A |
| 1 | Accelerator pedal sensor, signal | 13A |
| 10 | Engine oil temperature, signal | 14K |
| 11 | Engine oil pressure sensor, signal | 14K |
| 12 | Gasoline particulate filter differential pressure sensor, signal | 14L |
| 13 | Fuel injectors, actuation | 19E |
| 14 | Ignition coils, actuation | 19B |
| 15 | Actuator motor, throttle valve actuator, actuation | 19H |
| 2 | Engine torque, increase request | 8A |
| 2 | Engine torque, increase request | 14A |
| 3 | Engine torque, reduce request | 9A |
| 3 | Engine torque, reduce request | 14A |
| 4 | Oxygen sensor, signal | 14F |
| 5 | Throttle valve position, signal | 14G |
| 6 | Circuit 87, status | 14D |
| 7 | Coolant temperature sensor, signal | 14E |
| 8 | Engine speed, signal | 14C |
| 9 | Camshaft Hall sensor, signal | 14H |
| B11/4 | Coolant temperature sensor | 11E |
| B149/1 | Engine oil pressure and temperature sensor | 8K |
| B163/3 | Gasoline particulate filter differential pressure sensor | 10L |
| B37/1 | Pedal angle sensor | 1B |
| B4/25 | Fuel pressure and temperature sensor | 10J |
| B6/15 | Intake camshaft Hall sensor | 6H |
| B6/16 | Exhaust camshaft Hall sensor | 6H |
| B6/4 | Left intake camshaft Hall sensor | 6J |
| B6/6 | Left exhaust camshaft Hall sensor | 6J |
| B70 | Crankshaft Hall sensor | 11C |
| CAN C | Engine CAN | 13B |
| Code M254 | INLINE 4-CYLINDER SPARK-IGNITION ENGINE M254 | 6F |
| Code M254 | INLINE 4-CYLINDER SPARK-IGNITION ENGINE M254 | 6H |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 21C |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 20F |
| F152/3 | Fuse and relay module | 6D |
| Flex E | Chassis FlexRay | 8B |
| G3/1 | Oxygen sensor downstream of catalytic converter | 6E |
| G3/2 | Oxygen sensor upstream of catalytic converter | 6E |
| G8/1 | Oxygen sensor upstream of catalytic converter | 6F |
| G8/2 | Oxygen sensor downstream of catalytic converter | 6F |
| M16/6 | Throttle valve actuator | 10G |
| M16/6 | Throttle valve actuator | 22J |
| N127 | Drivetrain control unit | 11A |
| N3/10 | Engine management control unit | 16F |
| N30/4 | Electronic Stability Program (ESP®) control unit | 6A |
| T1/1 | Cylinder 1 ignition coil | 21B |
| T1/2 | Cylinder 2 ignition coil | 21B |
| T1/3 | Cylinder 3 ignition coil | 21B |
| T1/4 | Cylinder 4 ignition coil | 21C |
| T1/5 | Cylinder 5 ignition coil | 21C |
| T1/6 | Cylinder 6 ignition coil | 21C |
| Y76/1 | Fuel injector | 21E |
| Y76/2 | Fuel injector | 21E |
| Y76/3 | Fuel injector | 21E |
| Y76/4 | Fuel injector | 21F |
| Y76/5 | Fuel injector | 21F |
| Y76/6 | Fuel injector | 21F |
