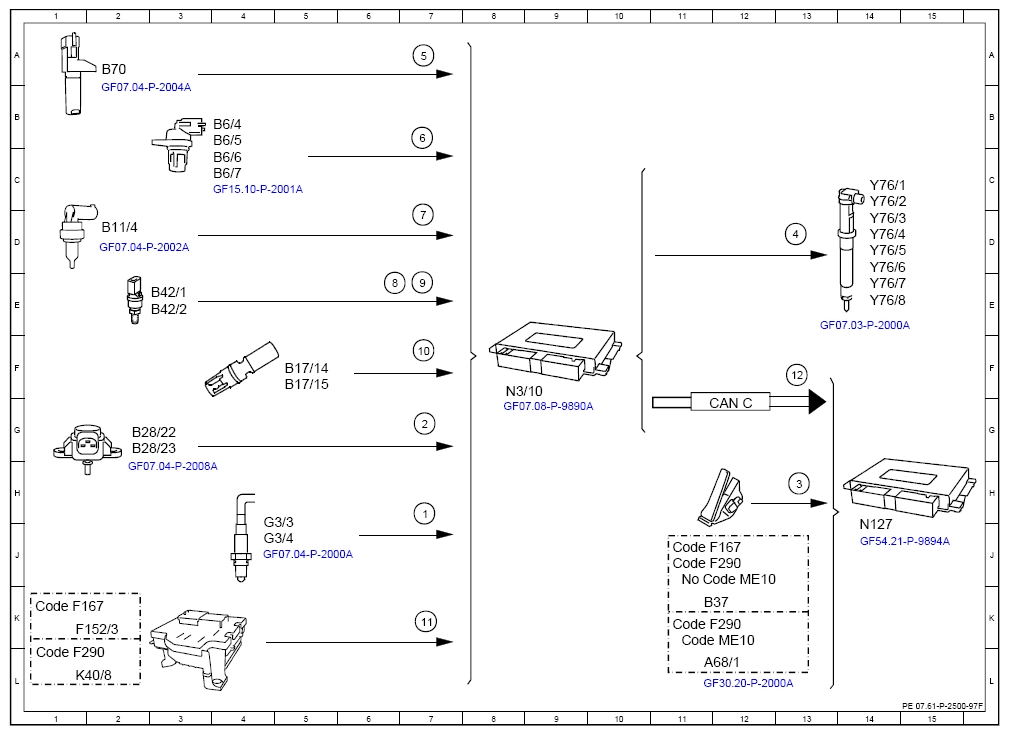

Function Schematic For Injection Control - PE07.61-P-2500-97F
Engine 176, 177 in model 167
Engine 177 in model 290 as of model year 2021
| Code: | Designation: | Position |
|---|---|---|
| 1 | Oxygen sensor sensor element, signal | 7H |
| 10 | Charge air temperature sensor, signal | 7F |
| 11 | Circuit 87, status | 7K |
| 12 | Engine running, signal | 13F |
| 2 | Engine load, signal | 7G |
| 3 | Accelerator pedal sensor, signal | 13H |
| 4 | Fuel injectors, actuation | 13D |
| 5 | Engine speed, signal | 7A |
| 6 | Camshaft Hall sensor, signal | 7B |
| 7 | Coolant temperature sensor, signal | 7D |
| 8 | Fuel pressure, signal | 6E |
| 9 | Fuel temperature, signal | 7E |
| A68/1 | Haptic accelerator pedal module | 11L |
| B11/4 | Coolant temperature sensor | 2D |
| B17/14 | Left charge air temperature sensor | 5F |
| B17/15 | Right charge air temperature sensor | 5F |
| B28/22 | Left pressure sensor downstream of throttle valve | 2G |
| B28/23 | Right pressure sensor downstream of throttle valve | 2G |
| B37 | Accelerator pedal sensor | 11K |
| B42/1 | Right fuel pressure and temperature sensor | 3E |
| B42/2 | Left fuel pressure and temperature sensor | 3E |
| B6/4 | Left intake camshaft Hall sensor | 4B |
| B6/5 | Right intake camshaft Hall sensor | 4B |
| B6/6 | Left exhaust camshaft Hall sensor | 4C |
| B6/7 | Right exhaust camshaft Hall sensor | 4C |
| B70 | Crankshaft Hall sensor | 2A |
| CAN C | Engine CAN | 12G |
| Code F167 | Model series 167 | 1K |
| Code F167 | Model series 167 | 11J |
| Code F290 | Model series 290 | 1L |
| Code F290 | Model series 290 | 11J |
| Code F290 | Model series 290 | 11K |
| Code ME10 | Hybrid vehicle | 11J |
| Code ME10 | Hybrid vehicle | 11K |
| F152/3 | Engine compartment fuse and relay module | 1K |
| G3/3 | Left oxygen sensor upstream of catalytic converter | 4J |
| G3/4 | Right oxygen sensor upstream of catalytic converter | 4J |
| K40/8 | Engine fuse and relay module | 1L |
| N127 | Drivetrain control unit | 14J |
| N3/10 | ME-SFI [ME] control unit | 8F |
| Y76/1 | Cylinder 1 fuel injector | 14C |
| Y76/2 | Cylinder 2 fuel injector | 14C |
| Y76/3 | Cylinder 3 fuel injector | 14D |
| Y76/4 | Cylinder 4 fuel injector | 14D |
| Y76/5 | Cylinder 5 fuel injector | 14D |
| Y76/6 | Cylinder 6 fuel injector | 14D |
| Y76/7 | Cylinder 7 fuel injector | 14E |
| Y76/8 | Cylinder 8 fuel injector | 14E |
