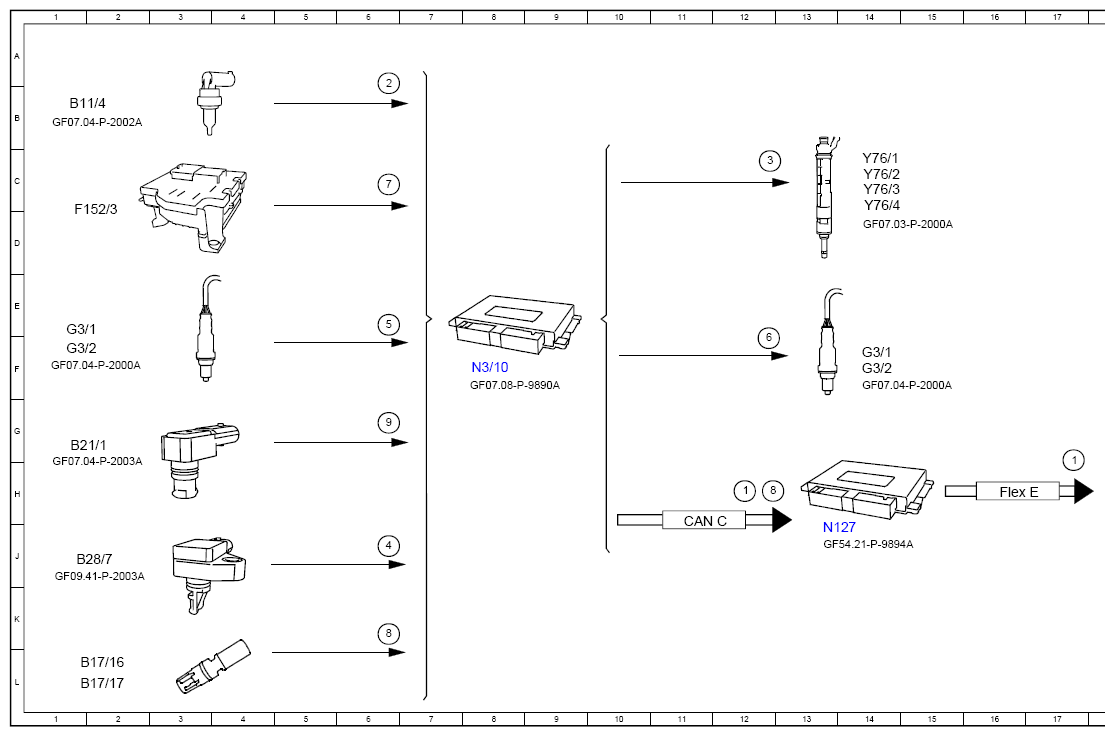

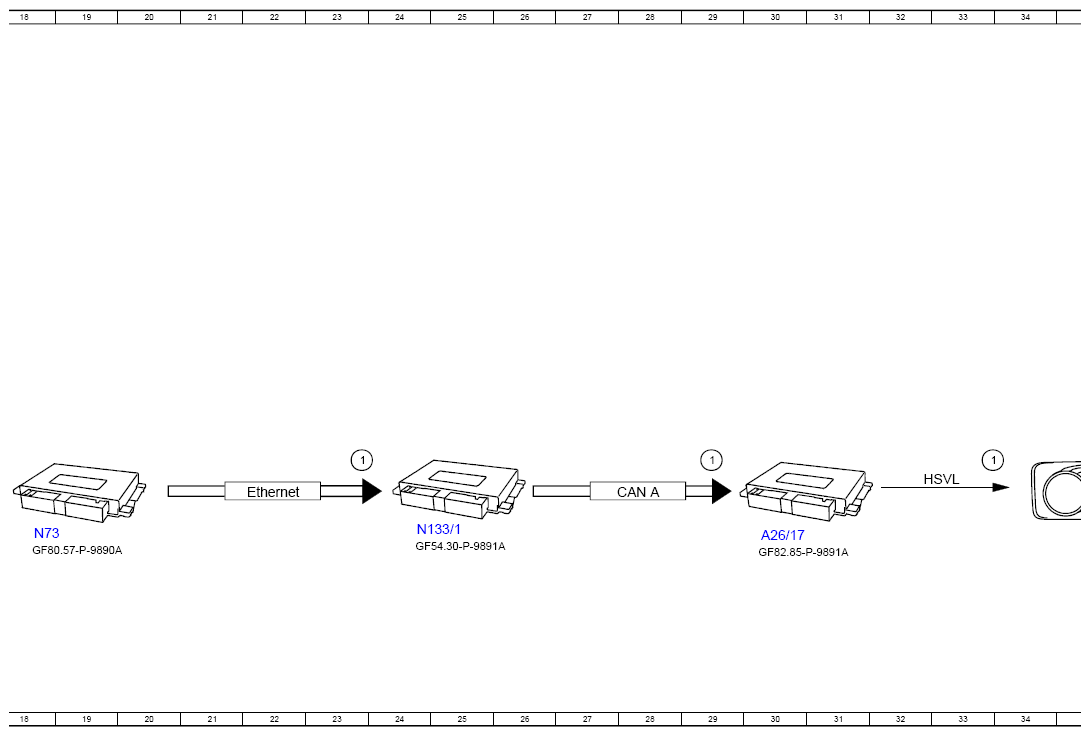

Function Schematic For Lambda Control - PE07.10-P-2511-97C
Engine 256 in model 167
Engine 256 in model 213, 238 as of model year 2021
Engine 264 in model 213, 238, 257 as of model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Instrument cluster, request | 12H |
| 1 | Instrument cluster, request | 17H |
| 1 | Instrument cluster, request | 23H |
| 1 | Instrument cluster, request | 29H |
| 1 | Instrument cluster, request | 33H |
| 2 | Coolant temperature sensor, signal | 6B |
| 3 | Fuel injectors, actuation | 12C |
| 4 | Engine load, signal | 6J |
| 5 | Oxygen sensor, signal | 6E |
| 6 | Oxygen sensor heater, actuation | 12F |
| 7 | Circuit 87, status | 6C |
| 8 | Intake manifold intake air temperature sensor, signal | 12H |
| 9 | Pressure sensor downstream of air filter, signal | 6G |
| A26/17 | Head unit | 30J |
| A40/18 | Driver display | 36J |
| B11/4 | Coolant temperature sensor | 1B |
| B17/16 | Intake air temperature sensor | 1L |
| B17/17 | Intake air temperature sensor | 1L |
| B21/1 | Air filter pressure sensor | 1G |
| B28/7 | Charge air pressure sensor | 1J |
| CAN A | Telematics CAN | 28H |
| CAN C | Engine CAN | 11J |
| Ethernet | Ethernet | 22H |
| F152/3 | Fuse and relay module | 1D |
| Flex E | Chassis FlexRay | 16H |
| G3/1 | Oxygen sensor downstream of catalytic converter | 1E |
| G3/1 | Oxygen sensor downstream of catalytic converter | 14F |
| G3/2 | Oxygen sensor upstream of catalytic converter | 1F |
| G3/2 | Oxygen sensor upstream of catalytic converter | 14F |
| HSVL | High-speed video link | 33H |
| N127 | Drivetrain control unit | 13J |
| N133/1 | Instrument cluster control unit | 24J |
| N3/10 | Engine management control unit | 8F |
| N73 | Electronic ignition switch control unit | 18J |
| Y76/1 | Fuel injector | 14C |
| Y76/2 | Fuel injector | 14C |
| Y76/3 | Fuel injector | 14C |
| Y76/4 | Fuel injector | 14C |
