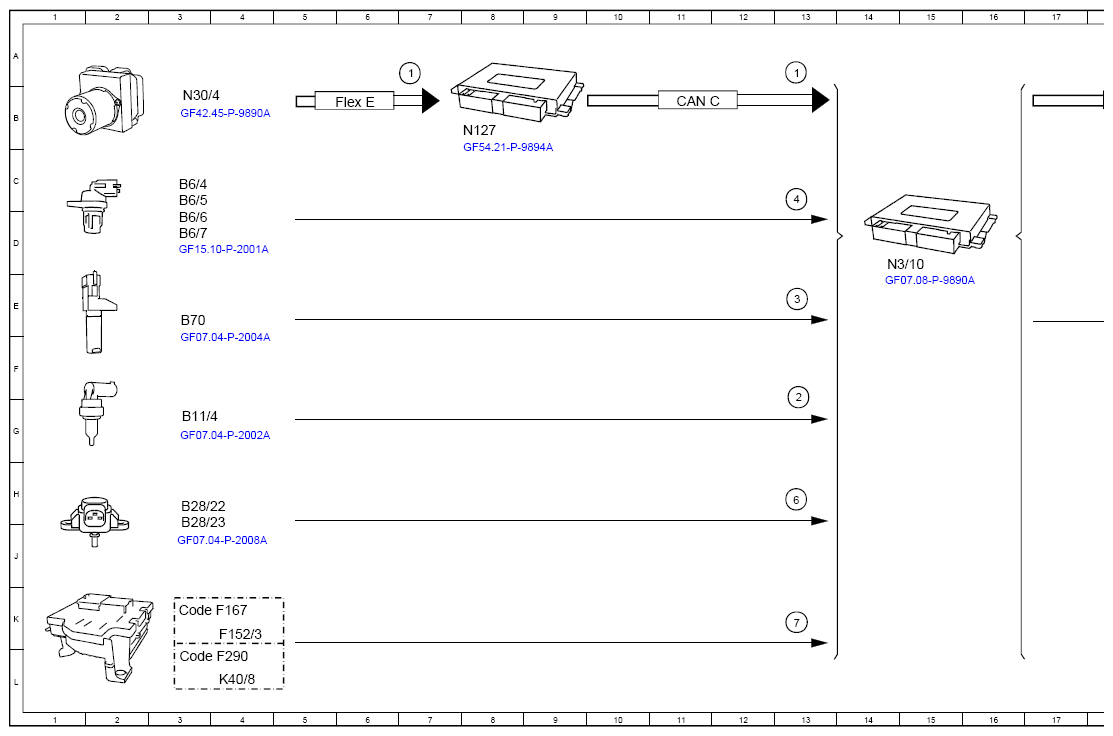

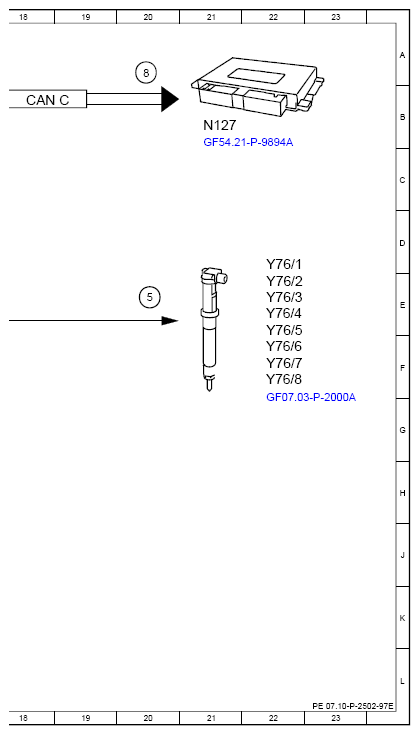

Function Schematic For Smooth Running Control - PE07.10-P-2502-97E
Engine 176, 177 in model 167
Engine 177 in model 290 as of model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Wheel speed, signal | 7A |
| 1 | Wheel speed, signal | 13A |
| 2 | Coolant temperature sensor, signal | 13G |
| 3 | Engine speed, signal | 13E |
| 4 | Camshaft Hall sensor, signal | 13C |
| 5 | Fuel injectors, actuation | 20E |
| 6 | Engine load, signal | 13H |
| 7 | Circuit 87, status | 13K |
| 8 | Engine running, signal | 20A |
| B11/4 | Coolant temperature sensor | 3G |
| B28/22 | Left pressure sensor downstream of throttle valve | 3H |
| B28/23 | Right pressure sensor downstream of throttle valve | 3J |
| B6/4 | Left intake camshaft Hall sensor | 3C |
| B6/5 | Right intake camshaft Hall sensor | 3C |
| B6/6 | Left exhaust camshaft Hall sensor | 3D |
| B6/7 | Right exhaust camshaft Hall sensor | 3D |
| B70 | Crankshaft Hall sensor | 3E |
| CAN C | Engine CAN | 18B |
| CAN C | Engine CAN | IIB |
| Code F167 | Model series 167 | 3K |
| Code F290 | Model series 290 | 3L |
| F152/3 | Engine compartment fuse and relay module | 4K |
| Flex E | Chassis FlexRay | 6B |
| K40/8 | Engine fuse and relay module | 4L |
| N127 | Drivetrain control unit | 8B |
| N127 | Drivetrain control unit | 21B |
| N3/10 | ME-SFI [ME] control unit | 14D |
| N30/4 | Electronic Stability Program control unit | 3B |
| Y76/1 | Cylinder 1 fuel injector | 22D |
| Y76/2 | Cylinder 2 fuel injector | 22E |
| Y76/3 | Cylinder 3 fuel injector | 22E |
| Y76/4 | Cylinder 4 fuel injector | 22E |
| Y76/5 | Cylinder 5 fuel injector | 22E |
| Y76/6 | Cylinder 6 fuel injector | 22F |
| Y76/7 | Cylinder 7 fuel injector | 22F |
| Y76/8 | Cylinder 8 fuel injector | 22F |
