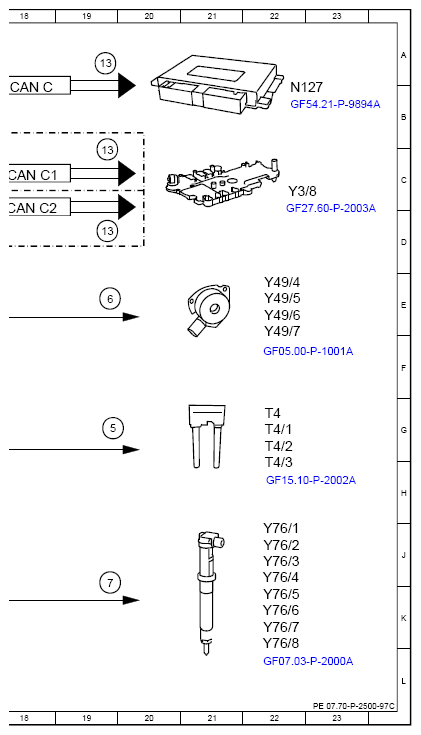

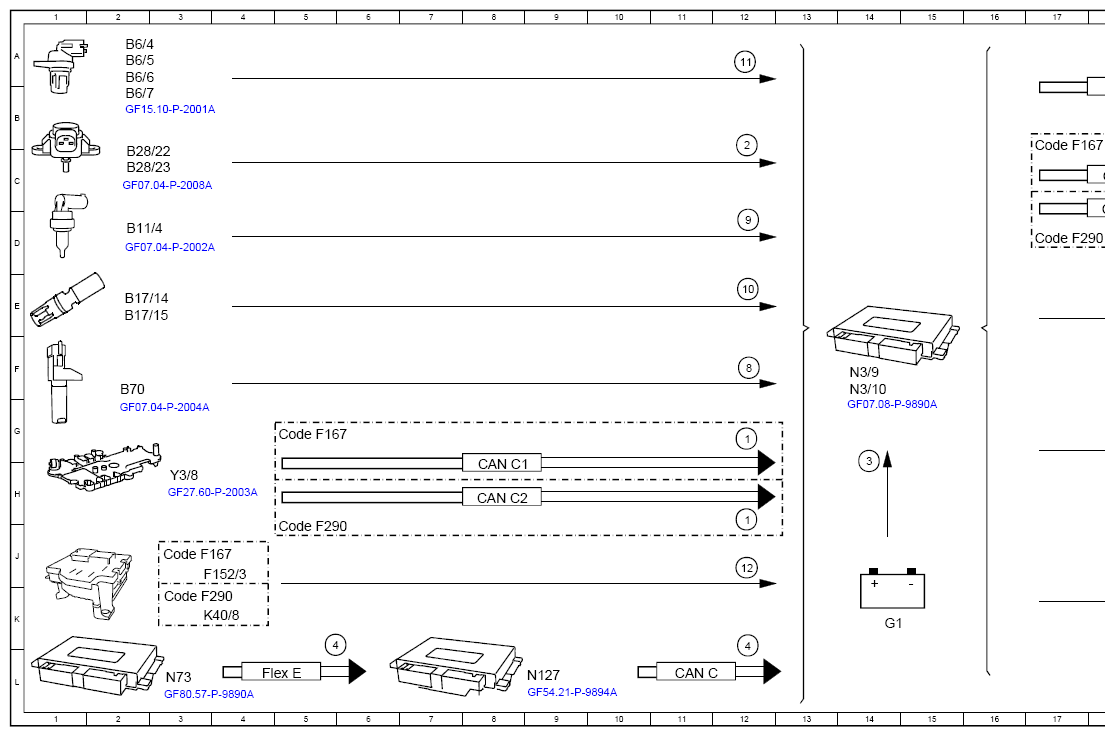

Function Schematic For Start Quantity Control - PE07.70-P-2500-97C
Engine 176, 177 in model 167
Engine 177 in model 290 as of model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Selector lever position, status | 12G |
| 1 | Selector lever position, status | 12H |
| 10 | Charge air temperature sensor, signal | 12E |
| 11 | Camshaft Hall sensor, signal | 12A |
| 12 | Circuit 87, status | 12J |
| 13 | Engine running, signal | 19A |
| 13 | Engine running, signal | 19C |
| 13 | Engine running, signal | 19D |
| 2 | Engine load, signal | 12C |
| 3 | Circuit 30, status | 14H |
| 4 | Circuit 50, status | 5K |
| 4 | Circuit 50, status | 12K |
| 5 | Ignition coils, actuation | 19G |
| 6 | Camshaft solenoids, actuation | 19E |
| 7 | Fuel injectors, actuation | 19K |
| 8 | Engine speed, signal | 12F |
| 9 | Coolant temperature sensor, signal | 12D |
| B11/4 | Coolant temperature sensor | 2D |
| B17/14 | Left charge air temperature sensor | 2E |
| B17/15 | Right charge air temperature sensor | 2E |
| B28/22 | Left pressure sensor downstream of throttle valve | 2C |
| B28/23 | Right pressure sensor downstream of throttle valve | 2C |
| B6/4 | Left intake camshaft Hall sensor | 2A |
| B6/5 | Right intake camshaft Hall sensor | 2A |
| B6/6 | Left exhaust camshaft Hall sensor | 2A |
| B6/7 | Right exhaust camshaft Hall sensor | 2B |
| B70 | Crankshaft Hall sensor | 2F |
| CAN C | Engine CAN | 18B |
| CAN C | Engine CAN | 11L |
| CAN C1 | Drive train CAN | 18C |
| CAN C1 | Drive train CAN | 8H |
| CAN C2 | CAN 2 for drive | 18D |
| CAN C2 | CAN 2 for drive | 8H |
| Code F167 | Model series 167 | 3J |
| Code F167 | Model series 167 | 17C |
| Code F167 | Model series 167 | 5G |
| Code F290 | Model series 290 | 3K |
| Code F290 | Model series 290 | 17D |
| Code F290 | Model series 290 | 5J |
| F152/3 | Engine compartment fuse and relay module | 3J |
| Flex E | Chassis FlexRay | 4L |
| G1 | On-board electrical system battery | 14K |
| K40/8 | Engine fuse and relay module | 3K |
| N127 | Drivetrain control unit | 9L |
| N127 | Drivetrain control unit | 22B |
| N3/10 | ME-SFI [ME] control unit | 14F |
| N3/9 | CDI control unit | 14F |
| N73 | Electronic ignition switch control unit | 3L |
| T4 | Cylinder 1+2 ignition coil | 22G |
| T4/1 | Cylinder 3+4 ignition coil | 22G |
| T4/2 | Cylinders 5+6 ignition coil | 22G |
| T4/3 | Cylinders 7+8 ignition coil | 22H |
| Y3/8 | Fully integrated transmission control electric controller unit | 3H |
| Y3/8 | Fully integrated transmission control electric controller unit | 22C |
| Y49/4 | Left intake camshaft solenoid | 22E |
| Y49/5 | Right intake camshaft solenoid | 22E |
| Y49/6 | Left exhaust camshaft solenoid | 22E |
| Y49/7 | Right exhaust camshaft solenoid | 22F |
| Y76/1 | Cylinder 1 fuel injector | 22J |
| Y76/2 | Cylinder 2 fuel injector | 22J |
| Y76/3 | Cylinder 3 fuel injector | 22J |
| Y76/4 | Cylinder 4 fuel injector | 22J |
| Y76/5 | Cylinder 5 fuel injector | 22K |
| Y76/6 | Cylinder 6 fuel injector | 22K |
| Y76/7 | Cylinder 7 fuel injector | 22K |
| Y76/8 | Cylinder 8 fuel injector | 22K |
