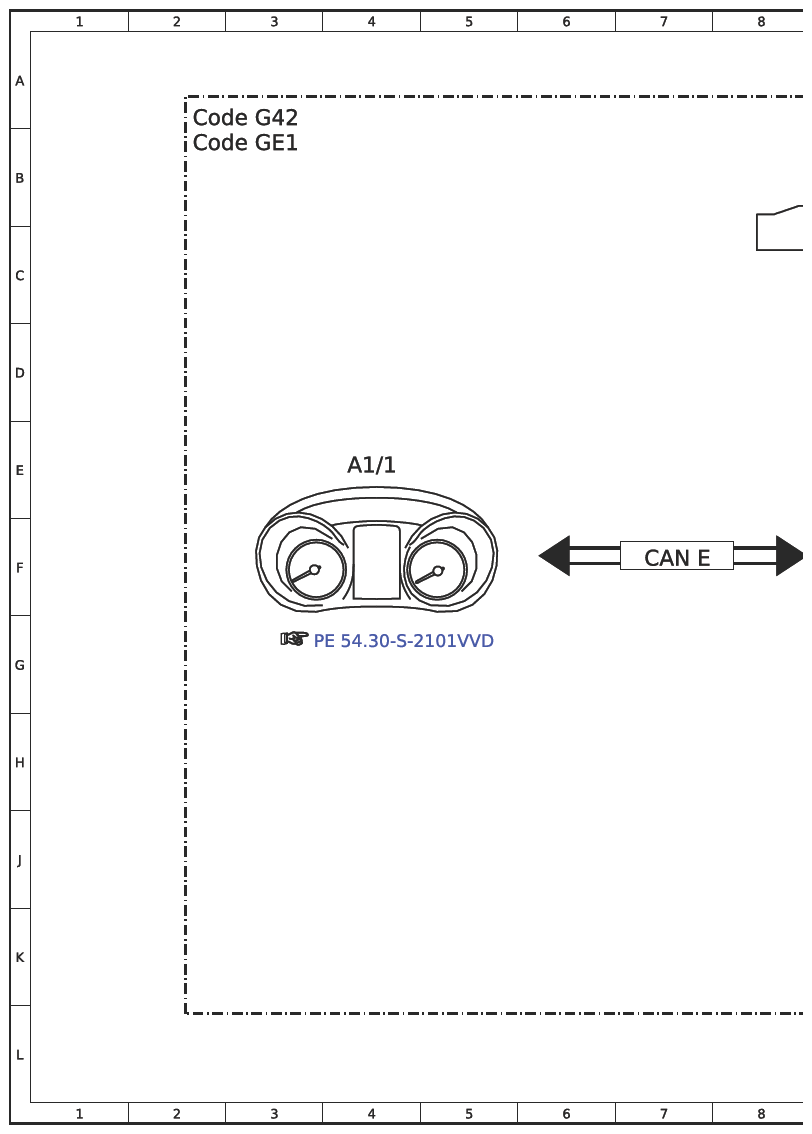

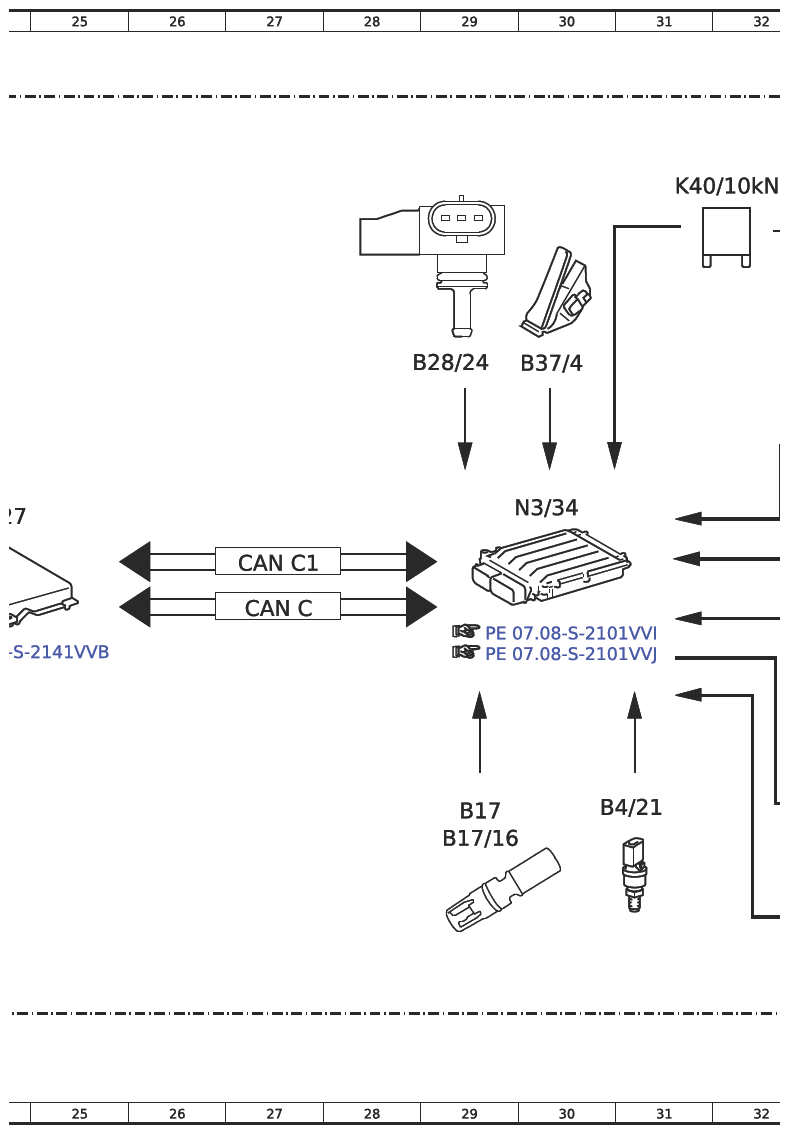

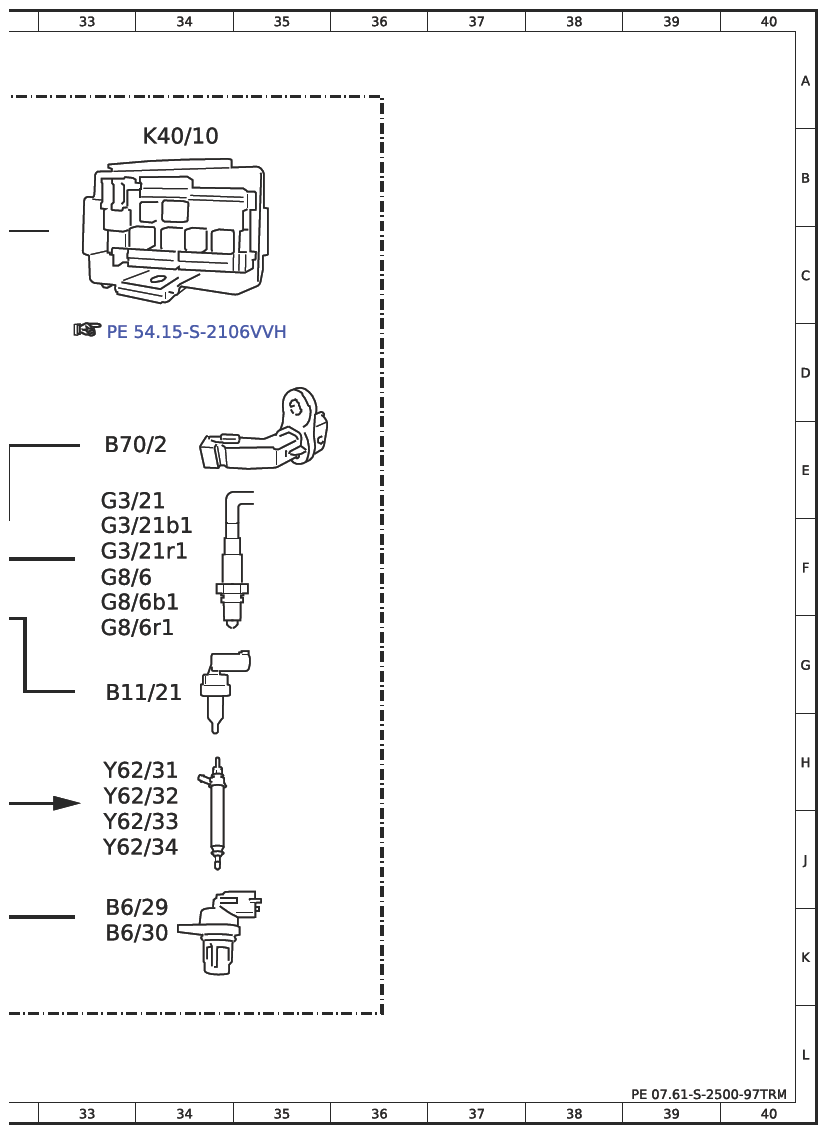

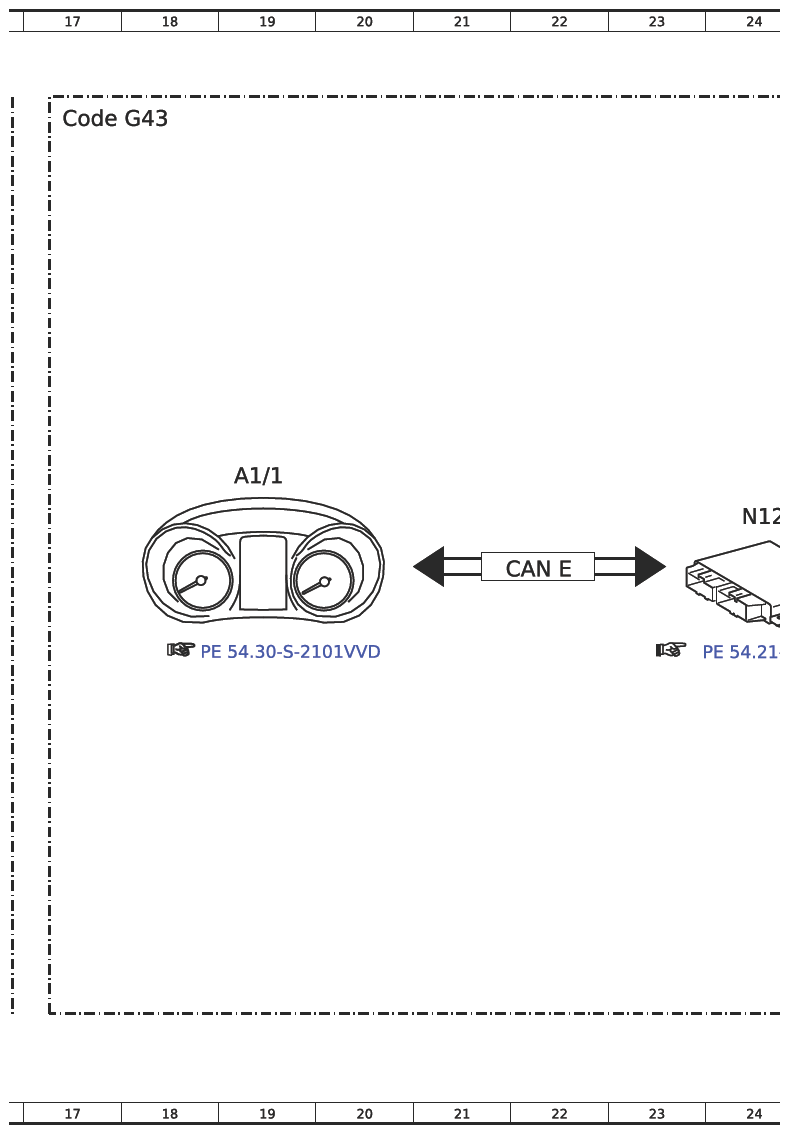

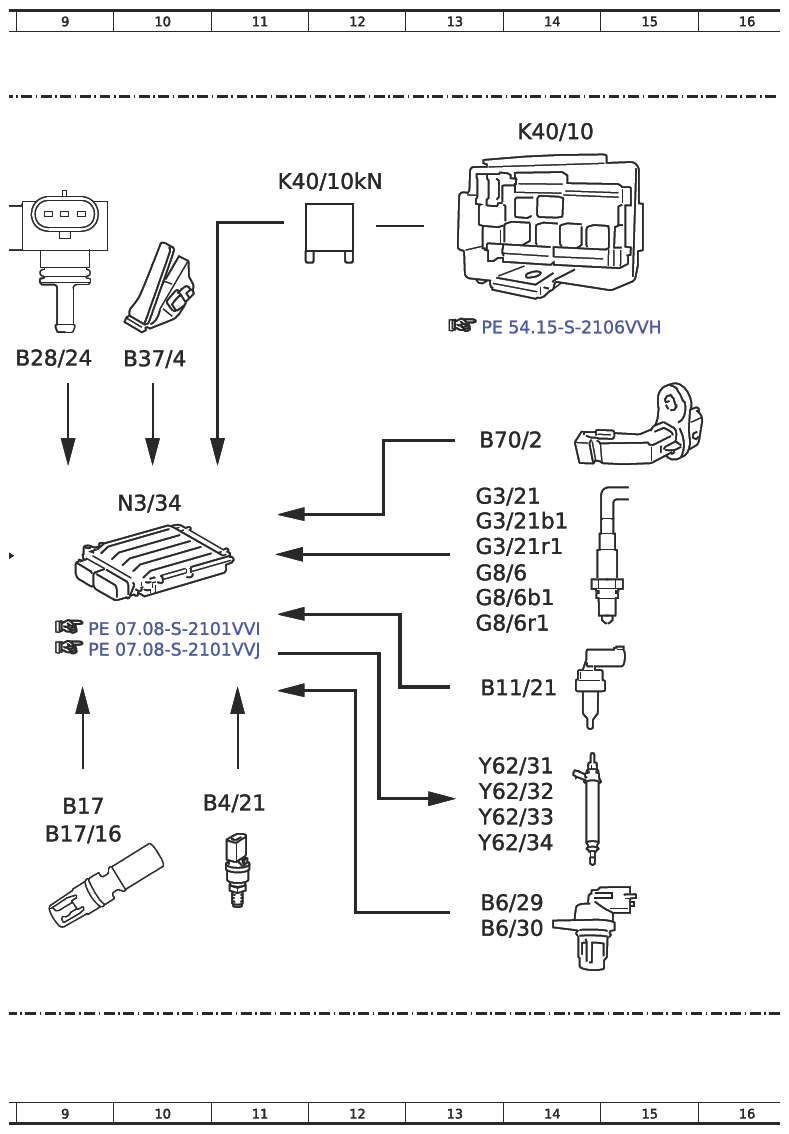

Function Schematic For Injection Control - PE07.61-S-2500-97TRM
Engine 274 in model 447.6/7 with code XM0 (Facelift)
| Code: | Designation: | Position: |
|---|---|---|
| A1/1 | Instrument cluster (KI) control unit | 4E |
| A1/1 | Instrument cluster (KI) control unit | 19E |
| B11/21 | Coolant temperature sensor | 13G |
| B11/21 | Coolant temperature sensor | 33G |
| B17 | Charge air temperature sensor upstream of throttle valve | 9J |
| B17 | Charge air temperature sensor upstream of throttle valve | 29J |
| B17/16 | Charge air temperature sensor downstream of throttle valve | 9J |
| B17/16 | Charge air temperature sensor downstream of throttle valve | 29J |
| B28/24 | Intake manifold pressure sensor | 9D |
| B28/24 | Intake manifold pressure sensor | 29D |
| B37/4 | Accelerator pedal module | 10D |
| B37/4 | Accelerator pedal module | 30D |
| B4/21 | Fuel pressure and temperature sensor | 10H |
| B4/21 | Fuel pressure and temperature sensor | 30J |
| B6/29 | Intake camshaft Hall sensor | 13K |
| B6/29 | Intake camshaft Hall sensor | 33K |
| B6/30 | Exhaust camshaft Hall sensor | 13K |
| B6/30 | Exhaust camshaft Hall sensor | 33K |
| B70/2 | Crankshaft Hall sensor | 13E |
| B70/2 | Crankshaft Hall sensor | 33E |
| CAN C | Drive train CAN | 27G |
| CAN C1 | Engine CAN | 27F |
| CAN E | Chassis CAN | 7F |
| CAN E | Chassis CAN | 22F |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 2A |
| Code G43 | 9G-TRONIC | 17A |
| Code GE1 | 6-speed manual transmission TSG 380 | 2B |
| G3/21 | Oxygen sensor downstream of catalytic converter | 13E |
| G3/21 | Oxygen sensor downstream of catalytic converter | 33E |
| G3/21b1 | Sensor element of oxygen sensor downstream of catalytic converter | 13F |
| G3/21b1 | Sensor element of oxygen sensor downstream of catalytic converter | 33F |
| G3/21r1 | Heater of oxygen sensor heater downstream of catalytic converter | 13F |
| G3/21r1 | Heater of oxygen sensor heater downstream of catalytic converter | 33F |
| G8/6 | Oxygen sensor upstream of catalytic converter | 13F |
| G8/6 | Oxygen sensor upstream of catalytic converter | 33F |
| G8/6b1 | Sensor element of oxygen sensor upstream of catalytic converter | 13F |
| G8/6b1 | Sensor element of oxygen sensor upstream of catalytic converter | 33F |
| G8/6r1 | Heater of oxygen sensor upstream of catalytic converter | 13G |
| G8/6r1 | Heater of oxygen sensor upstream of catalytic converter | 33G |
| K40/10 | Engine compartment fuse and relay module | 14B |
| K40/10 | Engine compartment fuse and relay module | 34B |
| K40/10kN | Circuit 87M relay | 12B |
| K40/10kN | Circuit 87M relay | 31B |
| N127 | Drivetrain control unit | 24F |
| N3/34 | ME-SFI [ME] control unit | 30E |
| N3/34 | ME-SFI [ME] control unit | 10E |
| Y62/31 | Cylinder 1 fuel injector | 13H |
| Y62/31 | Cylinder 1 fuel injector | 33H |
| Y62/32 | Cylinder 2 fuel injector | 13H |
| Y62/32 | Cylinder 2 fuel injector | 33H |
| Y62/33 | Cylinder 3 fuel injector | 13J |
| Y62/33 | Cylinder 3 fuel injector | 33J |
| Y62/34 | Cylinder 4 fuel injector | 13J |
| Y62/34 | Cylinder 4 fuel injector | 33J |
