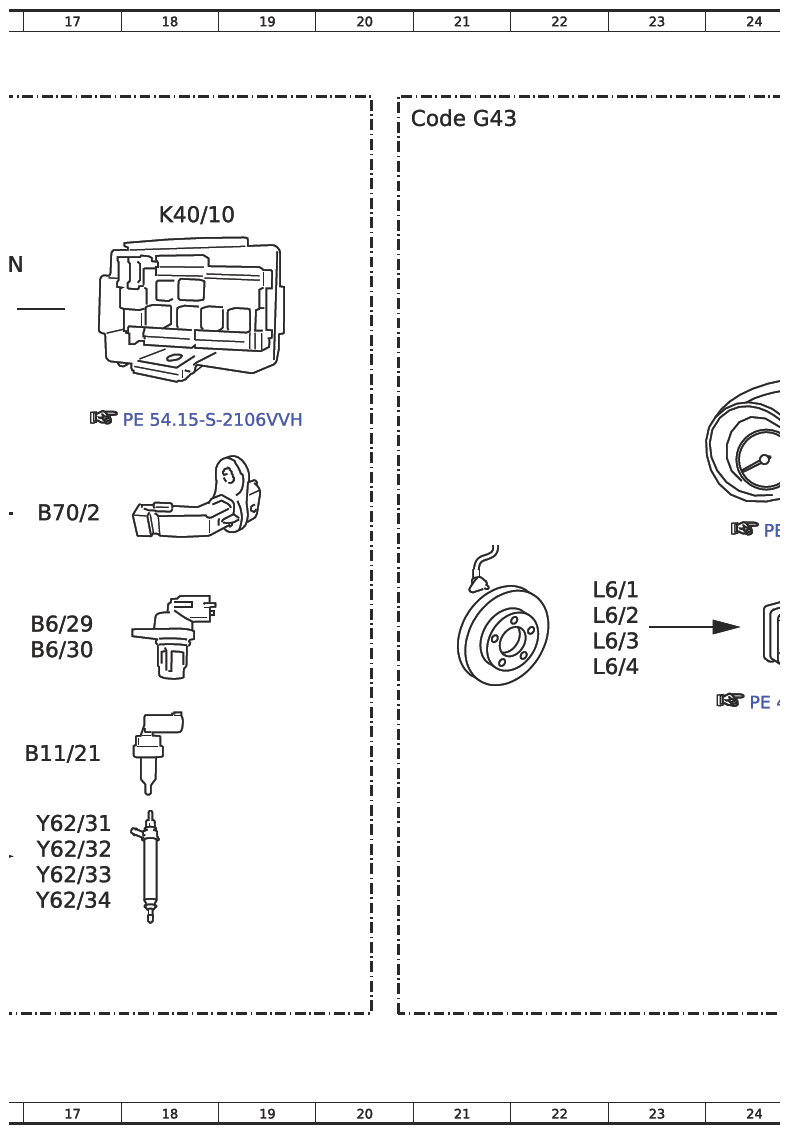

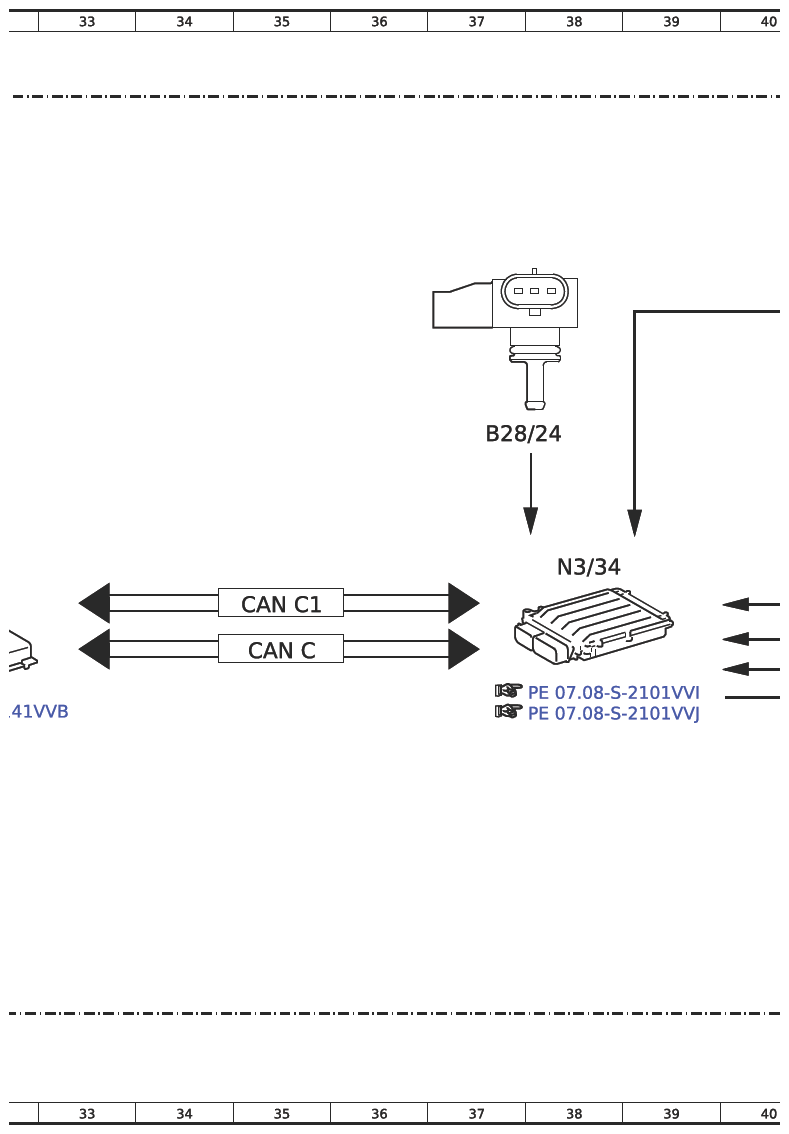

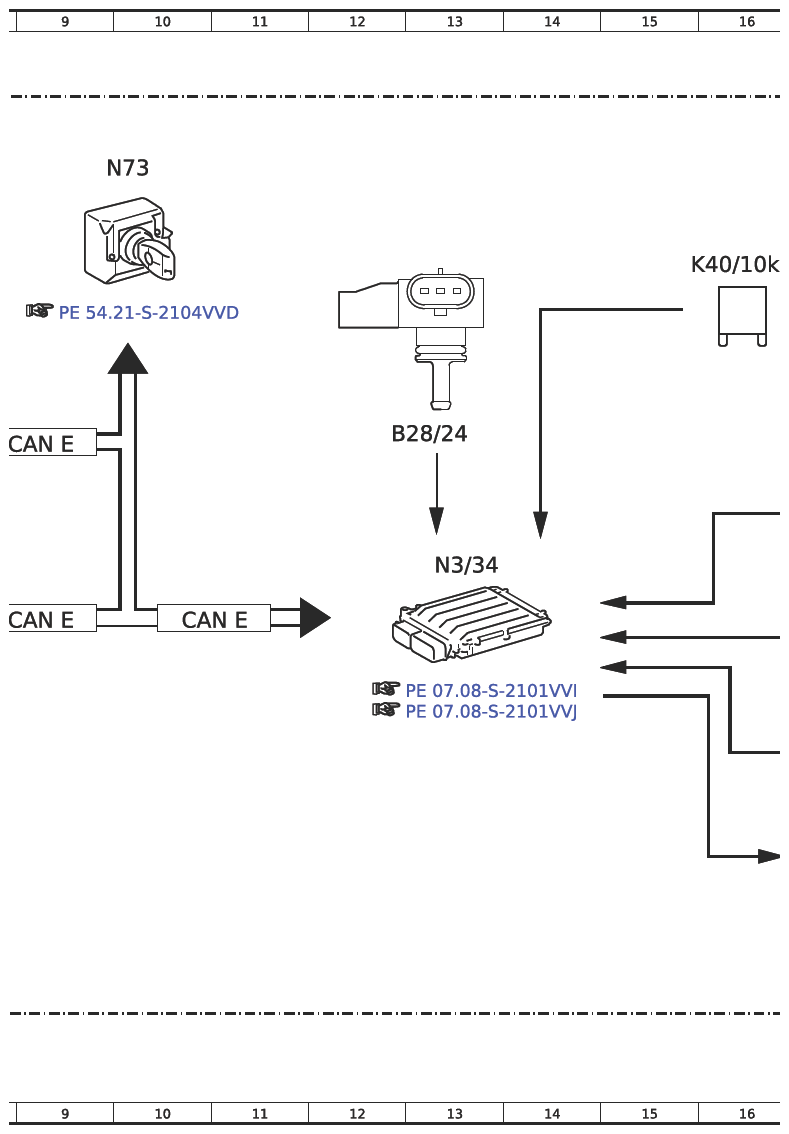

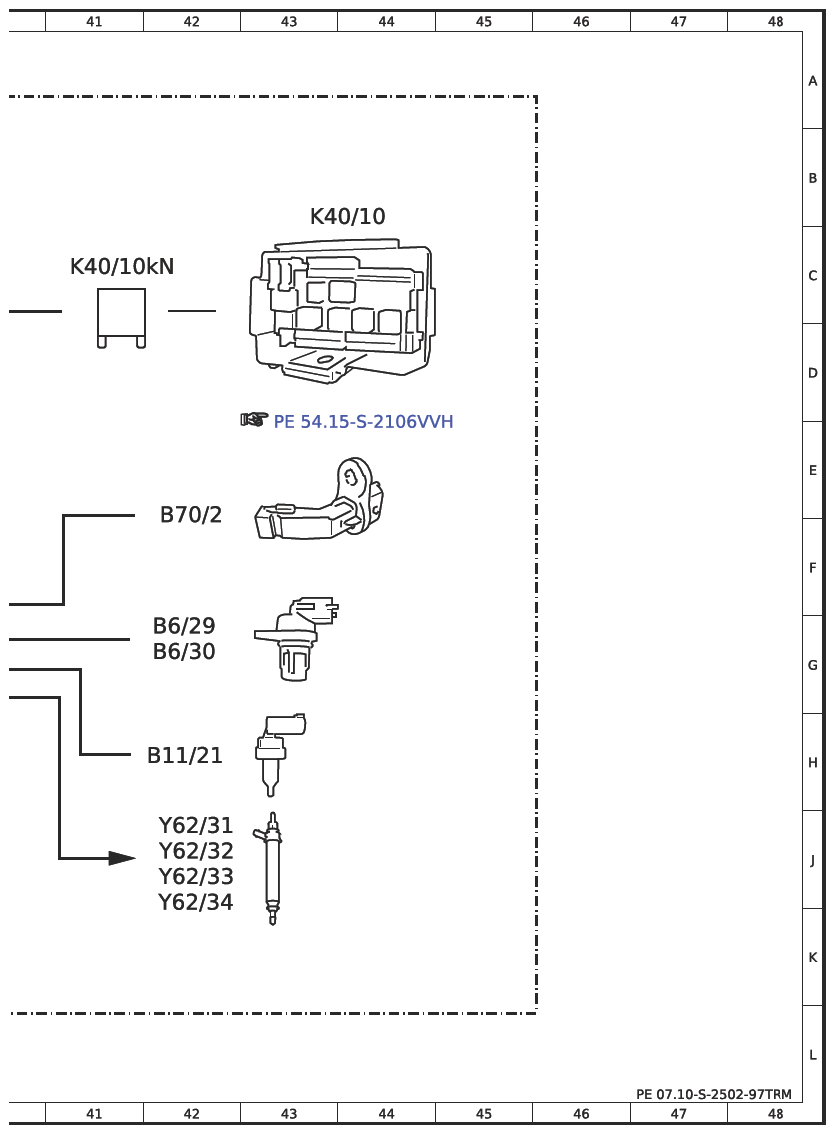

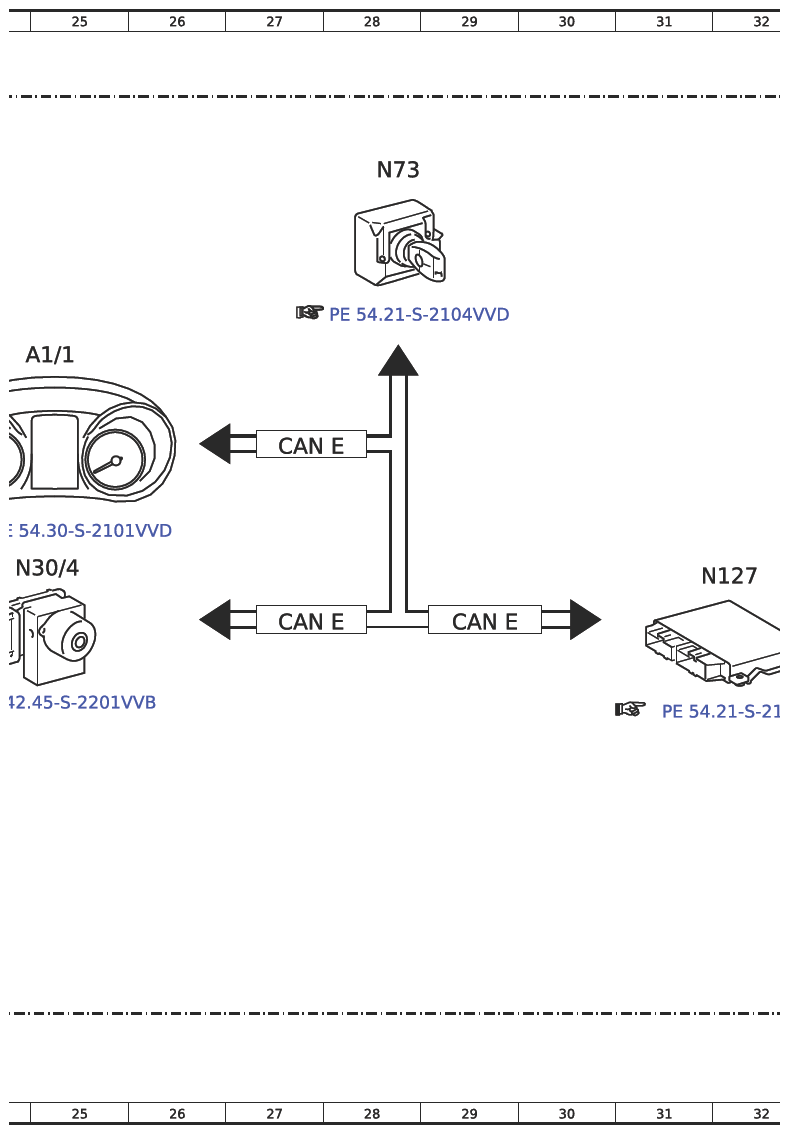

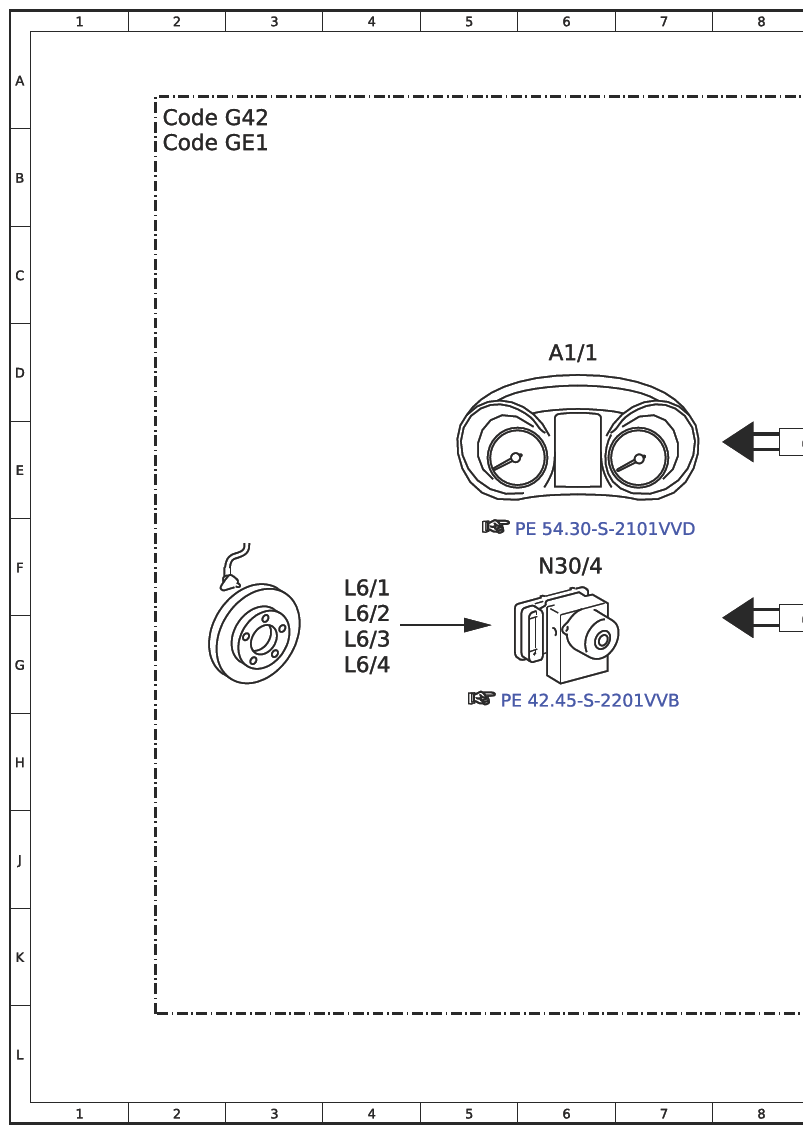

Function Schematic For Smooth Running Control - PE07.10-S-2502-97TRM
Engine 274 in model 447.6/7
with code XM0 (Facelift)
| Code: | Designation: | Position: |
|---|---|---|
| A1/1 | Instrument cluster (KI) control unit | 6D |
| A1/1 | Instrument cluster (KI) control unit | 25D |
| B11/21 | Coolant temperature sensor | 17H |
| B11/21 | Coolant temperature sensor | 42H |
| B28/24 | Intake manifold pressure sensor | 13E |
| B28/24 | Intake manifold pressure sensor | 37E |
| B6/29 | Intake camshaft Hall sensor | 17G |
| B6/29 | Intake camshaft Hall sensor | 42G |
| B6/30 | Exhaust camshaft Hall sensor | 17G |
| B6/30 | Exhaust camshaft Hall sensor | 42G |
| B70/2 | Crankshaft Hall sensor | 17F |
| B70/2 | Crankshaft Hall sensor | 42F |
| CAN C | Drive train CAN | 35G |
| CAN C1 | Engine CAN | 35F |
| CAN E | Chassis CAN | 10G |
| CAN E | Chassis CAN | 9G |
| CAN E | Chassis CAN | 9E |
| CAN E | Chassis CAN | 29G |
| CAN E | Chassis CAN | 27G |
| CAN E | Chassis CAN | 27E |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 2A |
| Code G43 | 9G-TRONIC | 20A |
| Code GE1 | 6-speed manual transmission TSG 380 | 2B |
| K40/10 | Engine compartment fuse and relay module | 18B |
| K40/10 | Engine compartment fuse and relay module | 43B |
| K40/10kN | Circuit 87M relay | 16C |
| K40/10kN | Circuit 87M relay | 41C |
| L6/1 | Left front axle rpm sensor | 4F |
| L6/1 | Left front axle rpm sensor | 23F |
| L6/2 | Right front axle rpm sensor | 4G |
| L6/2 | Right front axle rpm sensor | 23G |
| L6/3 | Left rear axle rpm sensor | 4G |
| L6/3 | Left rear axle rpm sensor | 23G |
| L6/4 | Right rear axle rpm sensor | 4G |
| L6/4 | Right rear axle rpm sensor | 23G |
| N127 | Drivetrain control unit | 32F |
| N3/34 | ME-SFI [ME] control unit | 13F |
| N3/34 | ME-SFI [ME] control unit | 38F |
| N30/4 | Electronic Stability Program (ESP) control unit | 6F |
| N30/4 | Electronic Stability Program (ESP) control unit | 25F |
| N73 | Electronic ignition lock (EZS) control unit | 10B |
| N73 | Electronic ignition lock (EZS) control unit | 28B |
| Y62/31 | Cylinder 1 fuel injector | 17J |
| Y62/31 | Cylinder 1 fuel injector | 42J |
| Y62/32 | Cylinder 2 fuel injector | 17J |
| Y62/32 | Cylinder 2 fuel injector | 42J |
| Y62/33 | Cylinder 3 fuel injector | 17J |
| Y62/33 | Cylinder 3 fuel injector | 42J |
| Y62/34 | Cylinder 4 fuel injector | 17J |
| Y62/34 | Cylinder 4 fuel injector | 42K |
