Function Schematic For Knock Control - PE07.61-P-2501-97F
Engine 254 in model 206, 214, 236, 254
Engine 256 in model 214, 223, 236

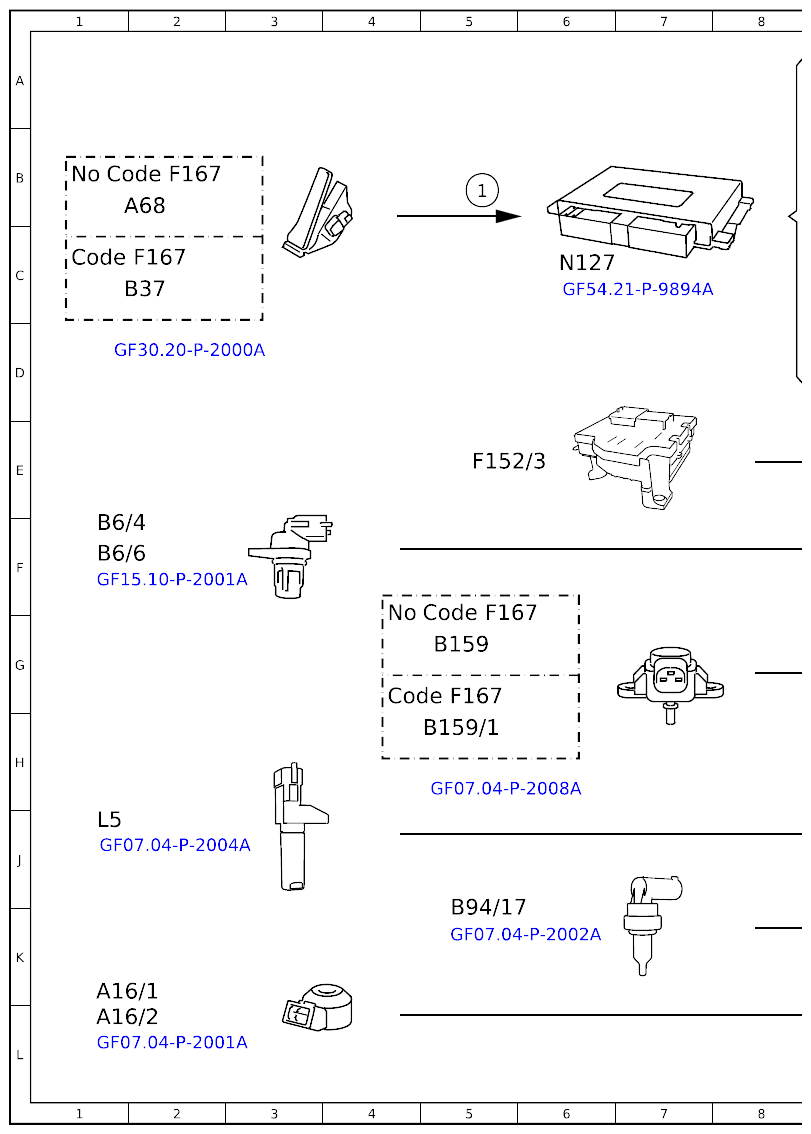

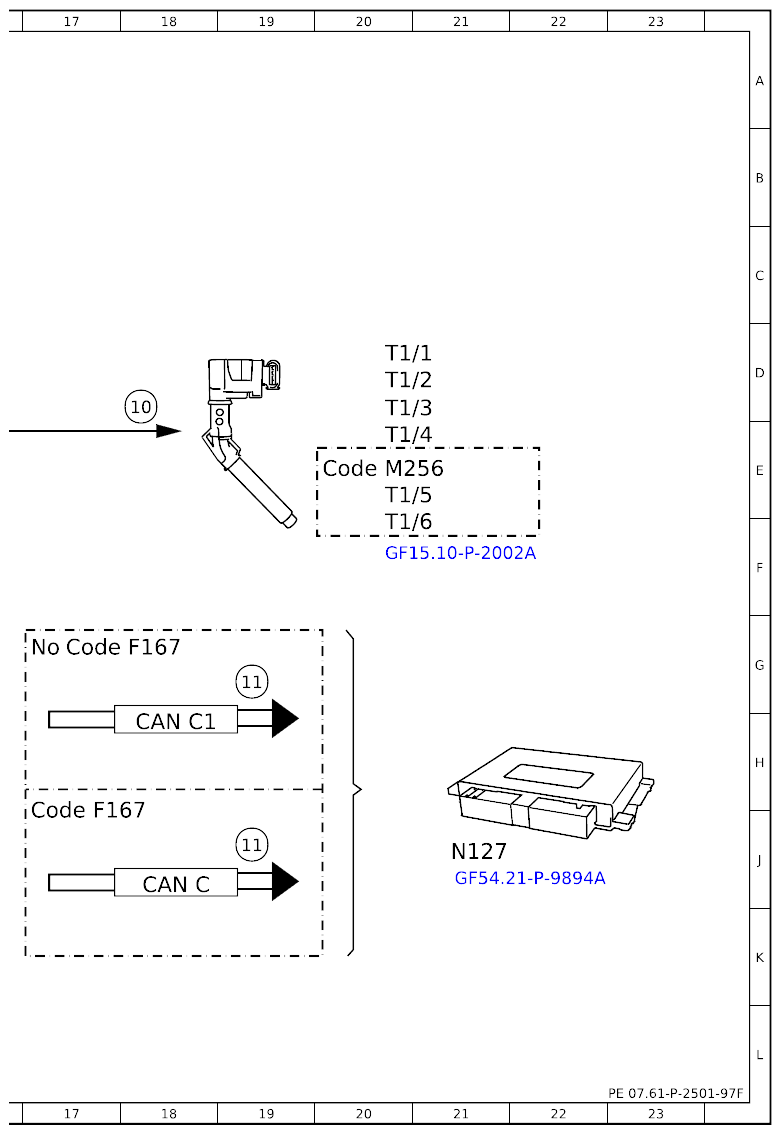

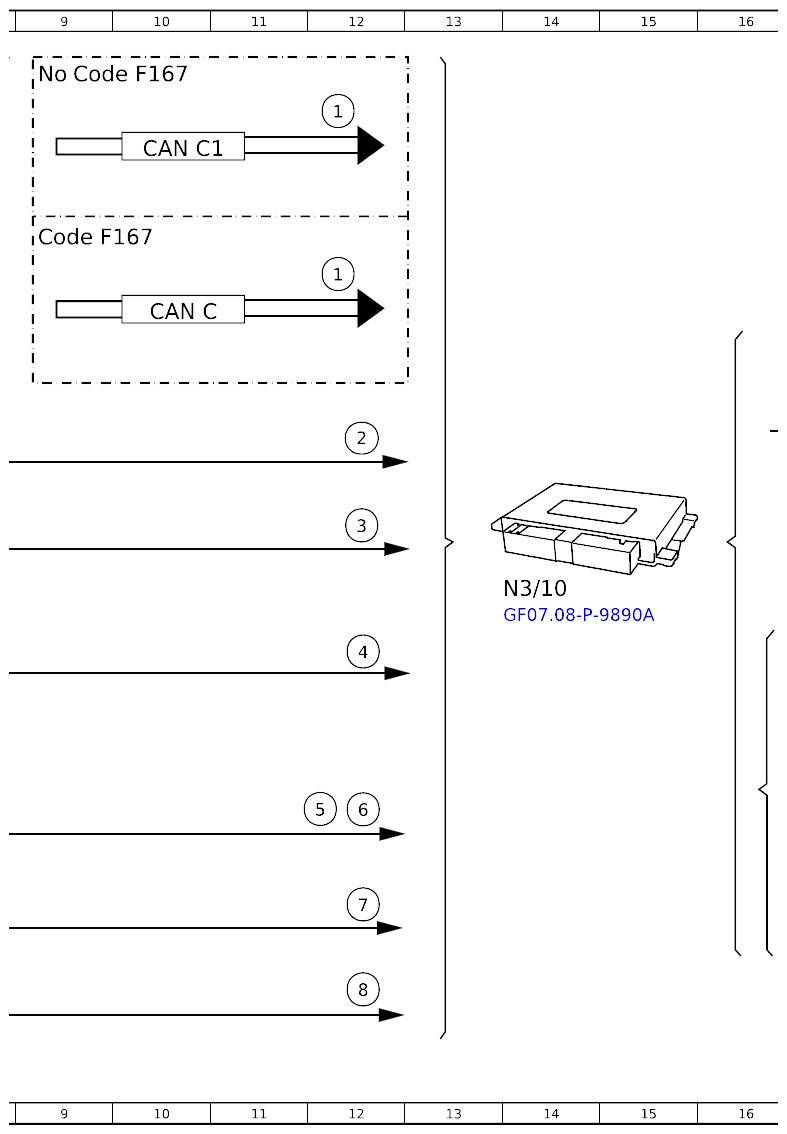

| Code: | Designation: | Position: |
|---|---|---|
| 1 | Accelerator pedal sensor, signal | 5B |
| 1 | Accelerator pedal sensor, signal | 12C |
| 1 | Accelerator pedal sensor, signal | 12A |
| 10 | Ignition coils, actuation | 18D |
| 11 | Engine running, signal | 19G |
| 11 | Engine running, signal | 19J |
| 2 | Circuit 87, status | 12E |
| 3 | Camshaft Hall sensor, signal | 12F |
| 4 | Engine load, signal | 12G |
| 5 | Crankshaft Hall sensor, signal | 12J |
| 6 | Engine speed, signal | 12J |
| 7 | Coolant temperature sensor, signal | 12K |
| 8 | Knock sensor, signal | 12K |
| A16/1 | Knock sensor | 1K |
| A16/2 | Knock sensor | 1L |
| A68 | Accelerator pedal module | 2B |
| B159 | Charge air pressure/temperature sensor | 5G |
| B159/1 | Charge air pressure/temperature sensor | 5H |
| B37 | Accelerator pedal sensor | 2C |
| B6/4 | Camshaft Hall sensor | 1F |
| B6/6 | Camshaft Hall sensor | 1F |
| B94/17 | Coolant temperature sensor | 5K |
| CAN C | CAN for engine | 10C |
| CAN C | CAN for engine | 18J |
| CAN C1 | CAN 1 for drive | 10B |
| CAN C1 | CAN 1 for drive | 18H |
| Code F167 | Model series 167 | 1C |
| Code F167 | Model series 167 | 1B |
| Code F167 | Model series 167 | 4G |
| Code F167 | Model series 167 | 5G |
| Code F167 | Model series 167 | 9C |
| Code F167 | Model series 167 | 9A |
| Code F167 | Model series 167 | 17J |
| Code F167 | Model series 167 | 17G |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 20E |
| F152/3 | Engine compartment fuse and relay module | 5E |
| L5 | Crankshaft Hall sensor | 1J |
| N127 | Drivetrain control unit | 6C |
| N127 | Drivetrain control unit | 21J |
| N3/10 | Engine management control unit | 14F |
| T1/1 | Cylinder 1 ignition coil | 20D |
| T1/2 | Cylinder 2 ignition coil | 20D |
| T1/3 | Cylinder 3 ignition coil | 20D |
| T1/4 | Cylinder 4 ignition coil | 20E |
| T1/5 | Cylinder 5 ignition coil | 20E |
| T1/6 | Cylinder 6 ignition coil | 20F |
