Control Units
CONTROL UNITS LOCATION
| Component | Location |
|---|---|
| ABS Control Module | At left front of engine compartment. See Figure . |
| Air Suspension Module | Behind right side of dash, above glove box. See Figure . |
| Daytime Running Lamps (DRL) Module | On front of upper radiator support. See Figure . |
| Driver Door Module | Bottom front of left front door. See Figure . |

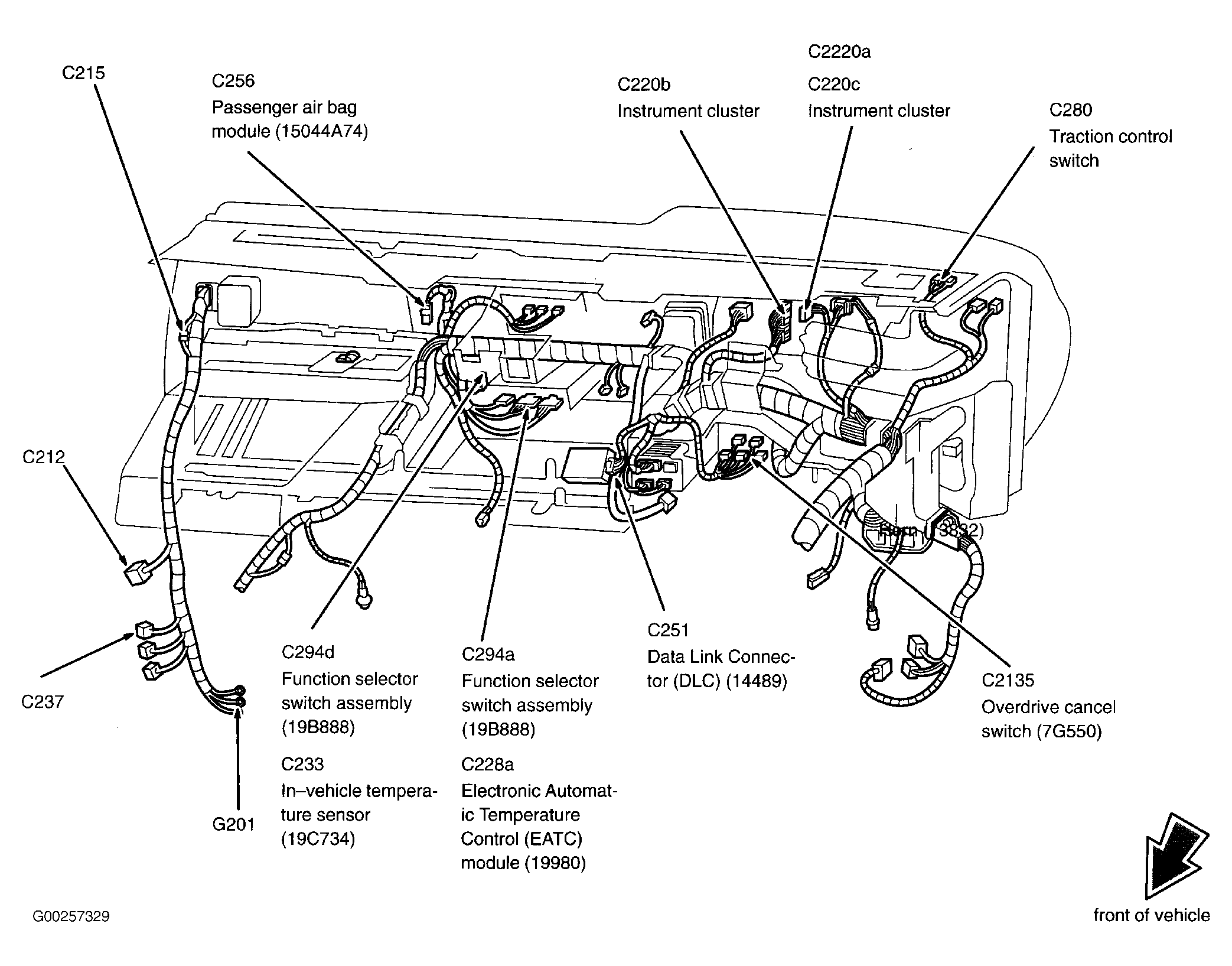

| Electronic Automatic Temperature Control (EATC) Module | Behind center of dash. See Figure . |
| Front Blower Motor Speed Controller | At rear of engine compartment. See Figure . |
| Fuel Pump Module | On left front side of luggage compartment. See Figure . |
| Fuel Tank Unit | At top of fuel tank. See Figure . |

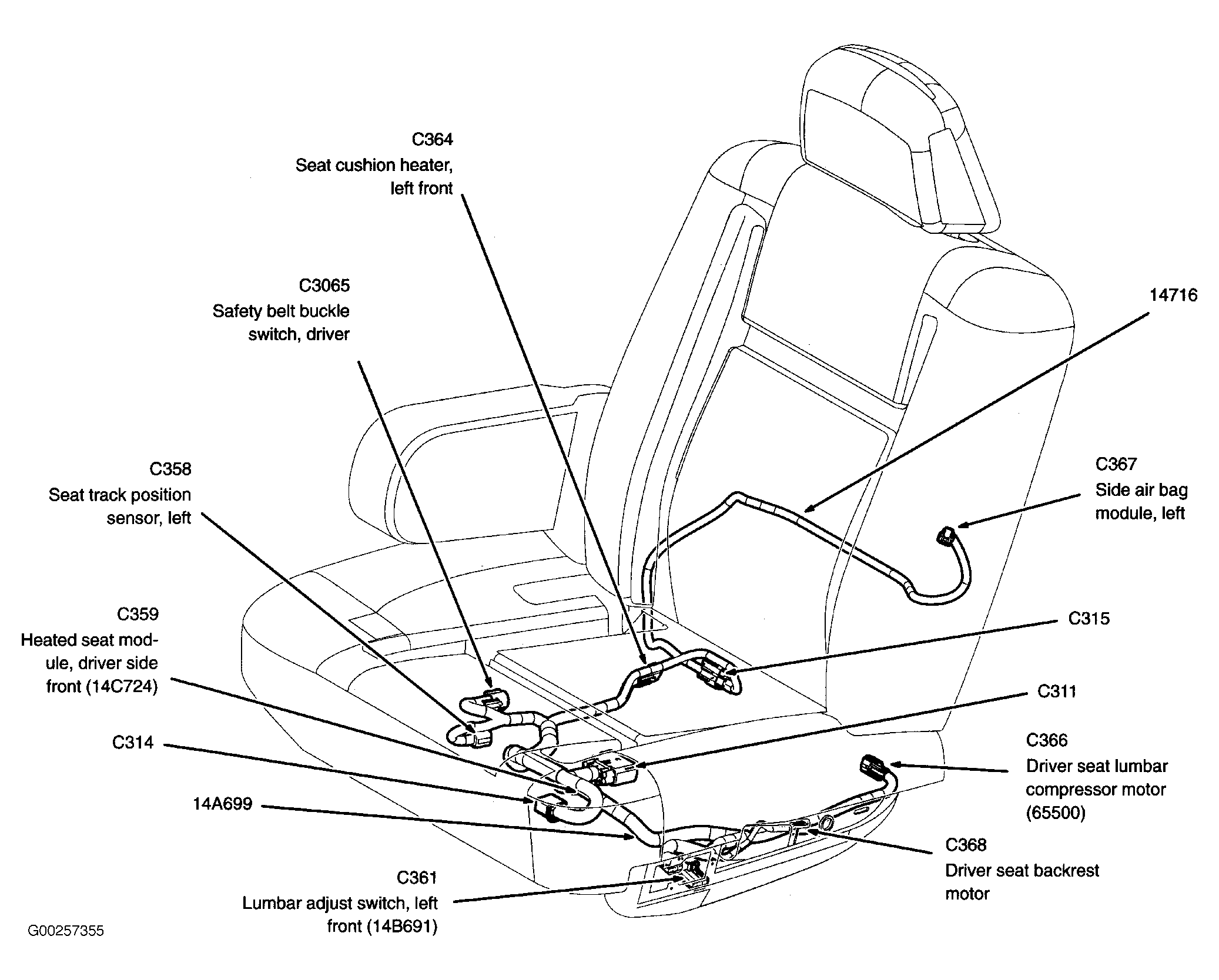

| Heated Seat Module, Driver Side Front | Under driver seat. See Figure . |
| Heated Seat Module, Passenger Side Front | Under passenger seat. See Figure . |
| Lighting Control Module | Behind center of dash. See Figure . |
| Natural Gas Vehicle (NGV) Module | On front of radiator support. See Figure . |
| Occupant Classification Sensor Module | Under passenger seat. See Figure . |
| Passenger Air Bag Module | Behind right side of dash. See Figure . |
| Powertrain Control Module (PCM) | In engine compartment, on left side of firewall. See Figure . |
| Restraints Control Module | In left front footwell. See Figure . |
| Side Air Bag Module, Left | In driver seat. See Figure . |
| Side Air Bag Module, Right | In passenger seat. See Figure . |
| Strobe Control Module | In luggage compartment. |
| Subwoofer Amplifier | Behind rear seats, top left. |
| Variable Assist Power Steering (VAPS) Module | Behind right side of dash, above glove box. See Figure . |
| Warning Buzzer/Chime Module | Behind center of dash. See Figure . |
| Warning Lamps Module | Behind left side of dash. See Figure . |
| Wig Wag Module | On front of engine compartment. See Figure . |
