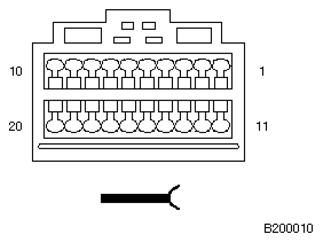

Navigation Computer VICS Receiver X3494 Connector End View
Pin Assignments At Plug Connector X3494
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | E/A | Data link RXD | VICS receiver |
| 2 | E/A | Data link TXD | VICS receiver |
| 3 | Not used | ||
| 4 | Not used | ||
| 5 | A | Terminal R | VICS receiver |
| 6 | Not used | ||
| 7 | Not used | ||
| 8 | Not used | ||
| 9 | E/A | Data link RXDN | VICS receiver |
| 10 | E/A | Data link TXDN | VICS receiver |
| 11 | Not used | ||
| 12 | Not used | ||
| 13 | Not used | ||
| 14 | M | Ground | VICS receiver |
| 15 | Not used | ||
| 16 | Not used |
