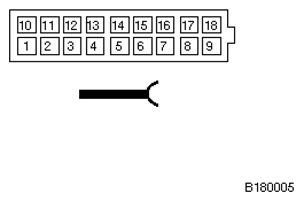

On-Board Monitor Control Unit X18802 Connector End View
Pin Assignments At Plug Connector X18802
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | E | Terminal 30 | Fuse F22 |
| 2 | E | Terminal R | Fuse F10 |
| 3 | M | Ground | Ground point |
| 4 | E/A | K-bus signal | General module control unit |
| 5 | E | Locator lighting | Switch panel |
| 6 | Not used | ||
| 7 | A | Shield red | Navigation computer |
| 8 | M | Shield Video signal | Shield |
| 9 | A | Video signal green | Navigation computer |
| 10 | M | Shield Video signal | Shield |
| 11 | A | Video signal blue | Navigation computer |
| 12 | M | Shield Video signal | Shield |
| 13 | Not used | ||
| 14 | Not used | ||
| 15 | Not used | ||
| 16 | Not used | ||
| 17 | Not used | ||
| 18 | Not used |
