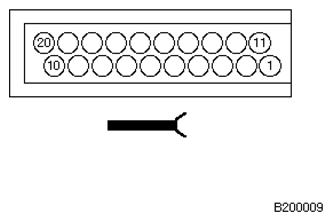

A1 General Module Control Unit A X332 Connector End View
Pin Assignments At Plug Connector X332
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | E | Terminal 30 | Fuse F37 |
| 2 | A | Signal, front passenger's power window motor, open | Passenger's window motor |
| 3 | E | Terminal 30 | Fuse F1 |
| 4 | A | Signal, front passenger's power window motor, closed | Passenger's window motor |
| 5 | M | Ground | Ground point |
| 6 | A | Signal, Driver's power window motor, open | Driver's window motor |
| 7 | E | Terminal 30 | Fuse F19 |
| 8 | A | Signal, Driver's power window motor, closed | Driver's window motor |
| 9 | A | Signal, left high beam light | Left headlight |
| 10 | M | Ground | Ground point |
| 11 | M | Ground | Ground point |
| 12 | Not used | ||
| 13 | A | Signal, right high beam light | Right headlight |
| 14 | E | Terminal 30 | Fuse F14 |
| 15 | A | Signal, left low beam light | Left headlight |
| 16 | Not used | ||
| 17 | E | Terminal 30 | Fuse FL12 |
| 18 | Not used | ||
| 19 | A | Signal, right low beam light | Right headlight |
| 20 | E | Terminal 30 | Fuse FL8 |
