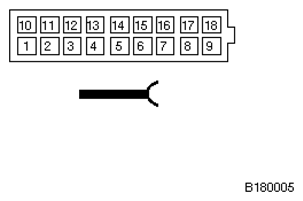

Video Module Control Unit RGB Video Signals X18804 Connector End View
Pin Assignments At Plug Connector X18804
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | Not used | ||
| 2 | Not used | ||
| 3 | A | Navigation AF signal | A112 Navigation computer |
| 4 | Not used | ||
| 5 | Not used | ||
| 6 | Not used | ||
| 7 | M | Shield Navigation signal | A112 Navigation computer |
| 8 | E | Navigation signal | A112 Navigation computer |
| 9 | Not used | ||
| 10 | Not used | ||
| 11 | Not used | ||
| 12 | M | Navigation AF signal Ground | A112 Navigation computer |
| 13 | Not used | ||
| 14 | Not used | ||
| 15 | Not used | ||
| 16 | E | Navigation signal green | A112 Navigation computer |
| 17 | E | Navigation signal blue | A112 Navigation computer |
| 18 | E | Navigation signal red | A112 Navigation computer |
