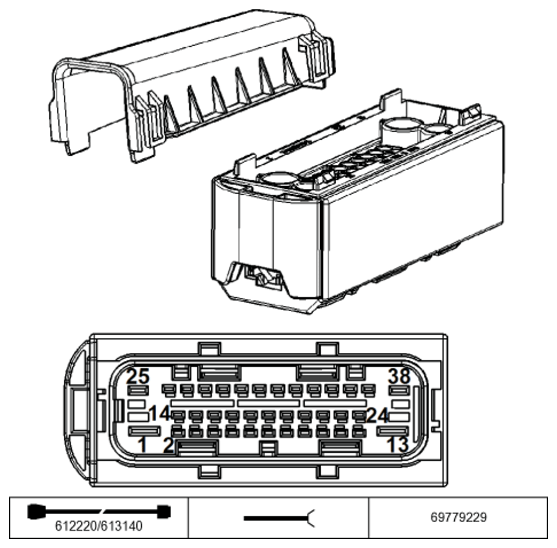

Dynamic Stability Control (DSC) X1746 Connector End View
Pin Assignments At Plug Connector X1746
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | E | Supply, terminal 30 | Fuse FL6 |
| 2 | -- | Not occupied | |
| 3 | A | Supply Signal, front right wheel speed | Front right wheel speed sensor |
| 4 | E/A | Signal, front right wheel speed | Front right wheel speed sensor |
| 5 | E/A | Signal PT-CAN high | CAN-bus connector |
| 6 | E/A | Signal PT-CAN low | CAN-bus connector |
| 7 | E | Signal, terminal 30G | Fuse F16 |
| 8 | E/A | Signal F-CAN low | CAN-bus connector |
| 9 | E/A | Signal F-CAN high | CAN-bus connector |
| 10 | E/A | Signal, rear right wheel speed | Rear right wheel speed sensor |
| 11 | A | Supply Signal, rear right wheel speed | Rear right wheel speed sensor |
| 12 | -- | Not occupied | |
| 13 | M | Ground | Ground point |
| 14 | -- | Not occupied | |
| 15 | -- | Not occupied | |
| 16 | -- | Not occupied | |
| 17 | -- | Not occupied | |
| 18 | -- | Not occupied | |
| 19 | -- | Not occupied | |
| 20 | -- | Not occupied | |
| 21 | -- | Not occupied | |
| 22 | -- | Not occupied | |
| 23 | -- | Not occupied | |
| 24 | -- | Not occupied | |
| 25 | E | Supply, terminal 30 | Fuse F06 |
| 26 | -- | Not occupied | |
| 27 | A | Supply Signal, front left wheel speed | Front left wheel speed sensor |
| 28 | E/A | Signal, front left wheel speed | Front left wheel speed sensor |
| 29 | A | Conditioned wheel speed signal | Car access system |
| 30 | E | Wake-up signal, terminal 15 | Connector, terminal 15 wake-up |
| 31 | -- | Not occupied | |
| 32 | E | Brake light switch signal | Brake light switch |
| 33 | E | Signal, brake fluid level | Brake fluid level switch |
| 34 | -- | Not occupied | |
| 35 | A | Signal, rear left wheel speed | Rear left wheel speed sensor |
| 36 | E/A | Supply Signal, rear left wheel speed | Rear left wheel speed sensor |
| 37 | A | Signal, rear left wheel speed | Outside mirror fold-in |
| 38 | M | Ground | Ground point |
