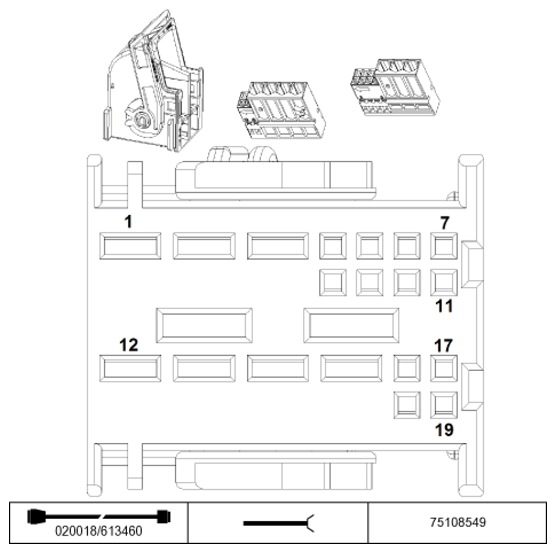

Transmission Control SX11633A Connector End View
Pin Assignments At Plug Connector X11633
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | E | Supply, transmission control | Fuse F13 up to 2008 11 |
| 1 | E | Supply, transmission control | Fuse F15 from 2008 12 |
| 2 | E | Supply, transmission control | Fuse F15 from 2008 12 |
| 2 | E | Supply, transmission control | Fuse F13 up to 2008_11 |
| 3 | M | Ground | Ground connector X11339 |
| 4 | A | Signal Solenoid valve | Hydraulic shift unit |
| 5 | A | Signal Solenoid valve | Hydraulic shift unit |
| 6 | E | Signal Shift lock selector lever lock | Switch, selector lever position |
| 7 | E | Signal, terminal 15 | Connector X10547 |
| 8 | A | Signal, solenoid valve, positive | Hydraulic shift unit |
| 9 | A | Signal, solenoid valve, positive | Hydraulic shift unit |
| 10 | A | Signal, solenoid valve, positive | Hydraulic shift unit |
| 11 | A | Signal, solenoid valve, positive | Hydraulic shift unit |
| 12 | A | Signal, solenoid valve, positive | Hydraulic shift unit |
| 13 | A | Signal, solenoid valve, positive | Hydraulic shift unit |
| 14 | M | Ground | Ground connector X11339 |
| 15 | A | Signal, solenoid valve, negative | Hydraulic shift unit |
| 16 | A | Signal, solenoid valve, negative | Hydraulic shift unit |
| 17 | A | Signal, solenoid valve, negative | Hydraulic shift unit |
| 18 | -- | Not used | |
| 19 | A | Signal, solenoid valve, negative | Hydraulic shift unit |
