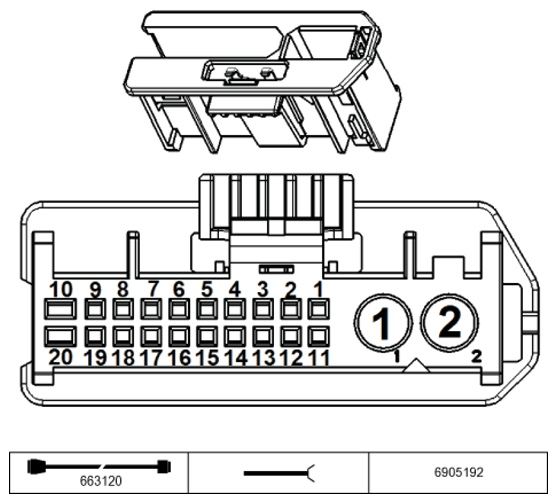

Video Module X18803 Connector End View
Pin Assignments At Plug Connector X18803
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | M | Ground | Ground point |
| 2 | Not occupied | ||
| 3 | Not occupied | ||
| 4 | E | Video signal | CCC/M-ASK |
| 5 | Not occupied | ||
| 6 | Not occupied | ||
| 7 | Not occupied | ||
| 8 | Not occupied | ||
| 9 | Not occupied | ||
| 10 | Not occupied | ||
| 11 | E | Voltage supply | Fuse F11 |
| 12 | M | Shielding | CCC/M-ASK |
| 13 | M | Ground | CCC/M-ASK |
| 14 | Not occupied | ||
| 15 | Not occupied | ||
| 16 | Not occupied | ||
| 17 | Not occupied | ||
| 18 | Not occupied | ||
| 19 | Not occupied | ||
| 20 | Not occupied |
