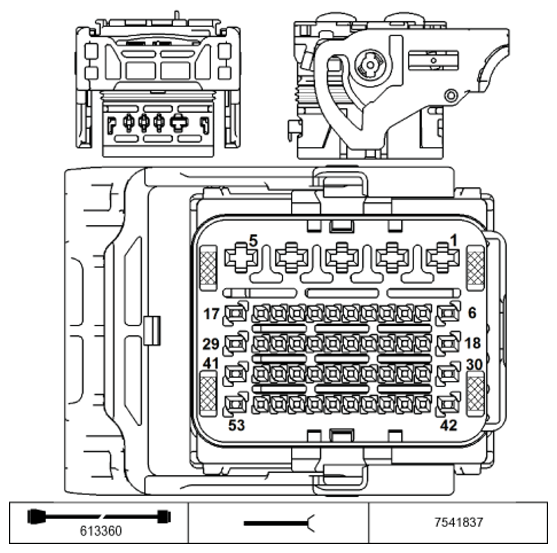

DME Control Module SX60004A Connector End View
Pin Assignments At Plug Connector X60004
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | E | Supply, terminal 15 | Front power distribution box |
| 2 | E | Supply, terminal 30 | Valvetronic relay |
| 3 | M | Ground | Ground point |
| 4 | M | Ground | Ground point |
| 5 | -- | Not occupied | |
| 6 | E | Supply, terminal 87 | Fuse F02 |
| 7 | -- | Not occupied | |
| 8 | A | Activation Valvetronic relay | Valvetronic relay |
| 9 | E | Signal Neutral sensor | Neutral sensor |
| 10 | E/A | TD signal | OBDII socket |
| 11 | A | Activation, fuel pump relay | Junction box |
| 12 | A | Activation Electric fan relay 2 | Electric fan relay 2 |
| 13 | A | Activation Electric fan relay | Electric fan relay |
| 14 | E | Signal, fuel tank leak diagnosis valve | Diagnostic module for fuel tank leakage |
| 15 | E | Signal, fuel tank leak diagnosis heating | Diagnostic module for fuel tank leakage |
| 16 | -- | Not occupied | |
| 17 | E | Signal, fuel tank leak diagnosis pump | Diagnostic module for fuel tank leakage |
| 18 | E | Supply, terminal 87 | Fuse F02 |
| 19 | E | Wake-up signal, terminal 15 | Connector X10547 |
| 20 | A | Supply, accelerator pedal position sensor | Accelerator pedal module |
| 21 | A | without automatic engine start-stop function Voltage supply, refrigerant pressure sensor | Refrigerant pressure sensor |
| 21 | A | with automatic engine start-stop function Voltage supply, refrigerant pressure sensor | Connector X18823 |
| 22 | E | Brake light test signal | Brake light switch |
| 23 | -- | Not occupied | |
| 24 | -- | Not occupied | |
| 25 | A | cold climate version Activation Engine breather heating relay | Engine breather heating relay |
| 26 | E | Brake light signal | Brake light switch |
| 27 | E | Start signal | Car access system |
| 28 | A | Activation DME relay | DME relay |
| 29 | E | Supply, terminal 87 | Fuse F03 |
| 30 | E | Supply, terminal 87 | Fuse F04 |
| 31 | -- | Not occupied | |
| 32 | -- | Not occupied | |
| 33 | E | Signal, refrigerant pressure sensor | Refrigerant pressure sensor |
| 34 | E | Signal, accelerator pedal position sensor | Accelerator pedal module |
| 35 | E | Signal, accelerator pedal position sensor | Accelerator pedal module |
| 36 | E | Signal Brake vacuum sensor | Brake vacuum sensor |
| 37 | -- | Not occupied | |
| 38 | E/A | BSD signal | Connector X6038 |
| 39 | E | Signal, clutch switch | Clutch module |
| 40 | E/A | Signal PT-CAN high | CAN bus connector |
| 41 | -- | Not occupied | |
| 42 | E | USA: Supply, terminal 30 | Fuse F01 |
| 43 | -- | Not occupied | |
| 44 | E | Ground, accelerator pedal position sensor | Accelerator pedal module |
| 45 | M | Ground, refrigerant pressure sensor | Refrigerant pressure sensor |
| 46 | A | Supply, accelerator pedal position sensor | Accelerator pedal module |
| 47 | M | Ground, accelerator pedal position sensor | Accelerator pedal module |
| 48 | M | Ground Brake vacuum sensor | Brake vacuum sensor |
| 49 | M | Ground Neutral sensor | Neutral sensor |
| 50 | E | Signal, terminal 15 | Car access system |
| 51 | E/A | PA bus signal | Connector X16918 |
| 52 | E/A | Signal PT-CAN low | CAN bus connector |
| 53 | M | Ground | Ground point |
