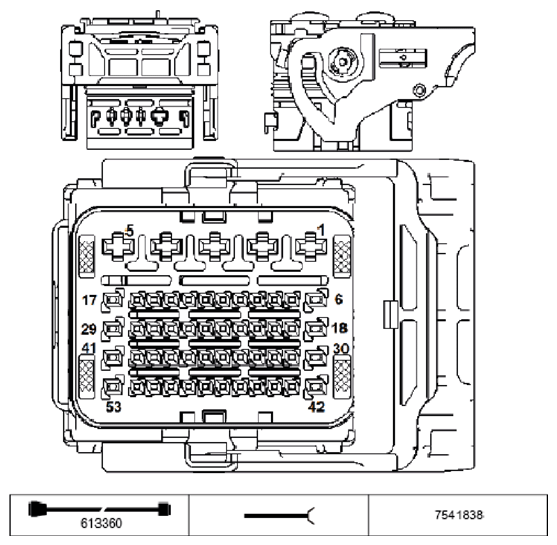

DME Control Module X60211 Connector End View
Pin Assignments At Plug Connector X60211
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | A | Signal, actuator for variable valve timing gear | Valvetronic actuator motor |
| 2 | A | Signal, actuator for variable valve timing gear | Valvetronic actuator motor |
| 3 | Not occupied | ||
| 4 | Not occupied | ||
| 5 | A | Voltage supply | Connector, terminal 15 |
| 6 | A | Signal, fuel tank vent valve | Fuel tank vent valve |
| 7 | A | Ground Exhaust camshaft sensor | Exhaust camshaft sensor |
| 8 | M | Ground Crankshaft sensor | Crankshaft sensor |
| 9 | M | Ground Hot-film air mass meter | Hot-film air mass meter |
| 10 | E | Signal Electric throttle valve actuator | Electric throttle valve actuator |
| 11 | E | Signal Electric throttle valve actuator | Electric throttle valve actuator |
| 12 | Not occupied | ||
| 13 | Not occupied | ||
| 14 | M | Supply Engine temperature sensor | Engine temperature sensor |
| 15 | E | Signal, oxygen sensor | Oxygen sensor before catalytic converter |
| 16 | E | Signal, oxygen sensor | Oxygen sensor before catalytic converter |
| 17 | A | Voltage supply | Connector, terminal 15 |
| 18 | E | Signal, oxygen sensor heating | Oxygen sensor behind catalytic converter |
| 19 | Not occupied | ||
| 20 | Not occupied | ||
| 21 | E | Signal Intake temperature -differential pressure sensor | Intake temperature - differential pressure sensor |
| 22 | Not occupied | ||
| 23 | E | Signal Intake temperature -differential pressure sensor | Intake temperature - differential pressure sensor |
| 24 | E | Signal, oxygen sensor | Oxygen sensor behind catalytic converter |
| 25 | M | Ground Oxygen sensor behind catalytic converter | Oxygen sensor behind catalytic converter |
| 26 | M | Ground Electric throttle valve actuator | Electric throttle valve actuator |
| 27 | M | Ground Oxygen sensor before catalytic converter | Oxygen sensor before catalytic converter |
| 28 | E | Signal, oxygen sensor | Oxygen sensor before catalytic converter |
| 29 | A | Voltage supply | Connector, terminal 15 |
| 30 | E | Signal, oxygen sensor heating | Oxygen sensor before catalytic converter |
| 31 | Not occupied | ||
| 32 | E | Signal Engine temperature sensor | Engine temperature sensor |
| 33 | E | Signal Knock sensor | Knock sensor |
| 34 | E | Signal Knock sensor | Knock sensor |
| 35 | Not occupied | ||
| 36 | A | Supply Electric throttle valve actuator | Electric throttle valve actuator |
| 37 | A | Supply Intake temperature -differential pressure sensor | Intake temperature - differential pressure sensor |
| 38 | A | Supply Exhaust camshaft sensor | Exhaust camshaft sensor |
| 39 | A | Supply Crankshaft sensor | Crankshaft sensor |
| 40 | E | Signal, intake air temperature | Hot-film air mass meter |
| 41 | A | Voltage supply | Connector, terminal 15 |
| 42 | Not occupied | ||
| 43 | M | Ground Intake temperature - differential pressure sensor | Intake temperature - differential pressure sensor |
| 44 | Not occupied | ||
| 45 | A | Signal, fuel injector | Fuel injector, cylinder 1 |
| 46 | Not occupied | ||
| 47 | A | Signal, fuel injector | Fuel injector, cylinder 2 |
| 48 | A | Signal, fuel injector | Fuel injector, cylinder 3 |
| 49 | E | Signal Characteristic map thermostat | Characteristic map thermostat |
| 50 | Not occupied | ||
| 51 | Not occupied | ||
| 52 | Not occupied | ||
| 53 | Not occupied |
