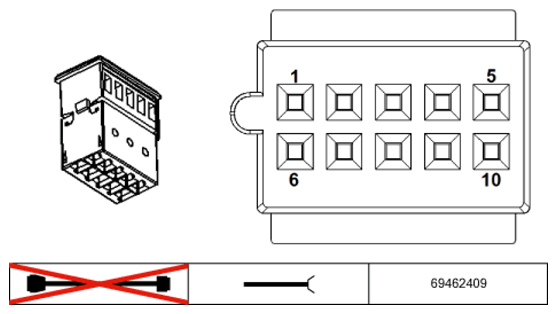

Camera-Based Driver Assistance Systems A56*2B Connector End View
Pin Assignments At Plug Connector A56*2B
| Pin | Type | Description /Signal type | Connection /Measuring information |
|---|---|---|---|
| 0 | M | Shield | Camera for lane departure warning |
| 1 | E | Video signal | Camera for lane departure warning |
| 2 | E | Video signal | Camera for lane departure warning |
| 3 | -- | Not used | |
| 4 | E | Ground | Camera for lane departure warning |
| 5 | A | Supply | Camera for lane departure warning |
| 6 | -- | Not used | |
| 7 | -- | Not used | |
| 8 | -- | Not used | |
| 9 | E/A | Data line | Camera for lane departure warning |
| 10 | E/A | Data line | Camera for lane departure warning |
