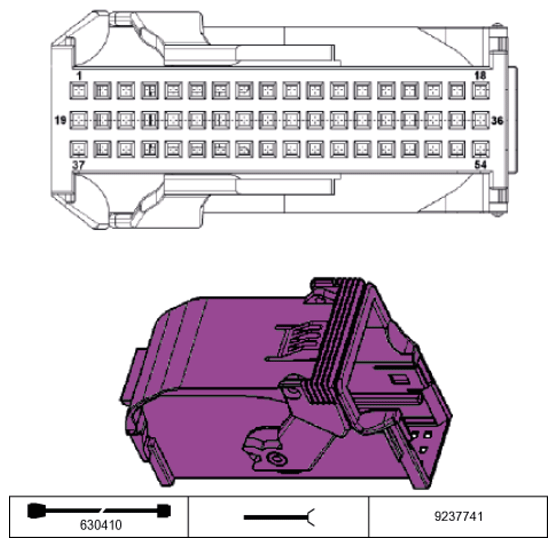

Body Domain Controller A258*6B Connector End View
Pin Assignments At Plug Connector A258*6B
| Pin | Type | Description /Signal type | Connection /Measuring information |
|---|---|---|---|
| 1 | E/A | K-CAN4 data bus | Body Domain Controller |
| 2 | E/A | K-CAN4 data bus | Body Domain Controller |
| 3 | -- | Not used | |
| 4 | -- | Not used | |
| 5 | -- | Not used | |
| 6 | E | Signal Boot lid/tailgate lock | Boot lid/tailgate lock |
| 7 | A | Activation Boot lid button, exterior | Boot lid button, exterior |
| 8 | E | Signal Boot lid/tailgate lock | Boot lid/tailgate lock |
| 9 | -- | Not used | |
| 10 | -- | Not used | |
| 11 | -- | Not used | |
| 12 | -- | Not used | |
| 13 | -- | Not used | |
| 14 | -- | Not used | |
| 15 | -- | Not used | |
| 16 | -- | Not used | |
| 17 | -- | Not used | |
| 18 | E/A | LIN bus signal | Connector X227*1V |
| 19 | -- | Not used | |
| 20 | -- | Not used | |
| 21 | -- | Not used | |
| 22 | -- | Not used | |
| 23 | -- | Not used | |
| 24 | E | Signal Parking lock | Gear selector switch |
| 25 | -- | Not used | |
| 26 | -- | Not used | |
| 27 | -- | Not used | |
| 28 | E | Signal Drive experience switch | Drive experience switch |
| 29 | -- | Not used | |
| 30 | -- | Not used | |
| 31 | -- | Not used | |
| 32 | E | Ground | Drive experience switch |
| 33 | -- | Not used | |
| 34 | -- | Not used | |
| 35 | -- | Not used | |
| 36 | -- | Not used | |
| 37 | -- | Not used | |
| 38 | -- | Not used | |
| 39 | -- | Not used | |
| 40 | -- | Not used | |
| 41 | -- | Not used | |
| 42 | -- | Not used | |
| 43 | -- | Not used | |
| 44 | -- | Not used | |
| 45 | -- | Not used | |
| 46 | -- | Not used | |
| 47 | -- | Not used | |
| 48 | -- | Not used | |
| 49 | -- | Not used | |
| 50 | -- | Not used | |
| 51 | -- | Not used | |
| 52 | -- | Not used | |
| 53 | -- | Not used | |
| 54 | -- | Not used |
