Body Domain Controller A258*7B Connector End View

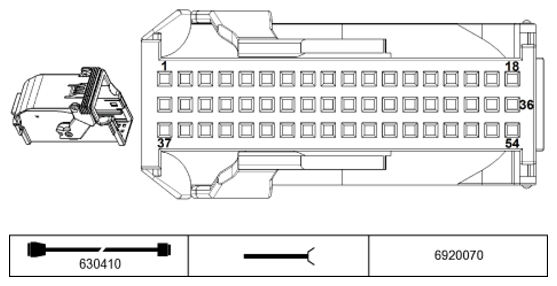

Fig 1: Body Domain Controller A258*7B Connector End View
G11234014Courtesy of BMW OF NORTH AMERICA, INC.
Pin Assignments At Plug Connector A258*7B

Pin Type Description /Signal type Connection /Measuring information
1 A Power supply, terminal 30F Fuse F11 Heating/air conditioning system
2 A Locator lighting Heating/air conditioning system
3 -- Not used
4 M Ground Heating/air conditioning system
5 E Signal Shift paddles Steering column switch cluster
6 M Ground Steering column switch cluster
7 A Power supply, terminal 30F Steering column switch cluster
8 E/A LIN bus signal Steering column switch cluster
9 E/A LIN bus signal Steering column switch cluster
10 M Ground Steering column switch cluster
11 E Ground Electric steering lock
12 A Supply Electric steering lock Electric steering lock
13 E/A Local interconnect network data bus Electric steering lock
14 E Ground Electric steering lock
15 E Ground Centre console control panel
16 E Signal Park distance control Centre console control panel
17 A Activation, LED function indicator Park distance control Centre console control panel
18 E Signal, DTC button Centre console control panel
19 -- Not used
20 -- Not used
21 -- Not used
22 E Signal, outside temperature Instrument cluster control unit
23 E Signal, outside temperature Instrument cluster control unit
24 M Ground Instrument cluster control unit
25 M Ground Instrument cluster control unit
26 A Wake-up signal, terminal 15 Instrument cluster control unit
27 -- Not used
28 -- Not used
29 E Ground Driver assistance system operating facility with hazard warning switch
30 A LED activation Driver assistance system operating facility with hazard warning switch
31 E Switch signal, hazard warning light switch Driver assistance system operating facility with hazard warning switch
32 M Ground Head-Up Display
33 E/A K-CAN4 data bus Heating/air conditioning system
34 E/A K-CAN4 data bus Heating/air conditioning system
35 E/A PT-CAN bus signal Instrument cluster control unit
36 E/A PT-CAN bus signal Instrument cluster control unit
37 A Power supply, terminal 30F Fuse F09 Driver assistance system operating facility with hazard warning switch
38 E/A LIN bus signal Driver assistance system operating facility with hazard warning switch
39 -- Not used
40 A Power supply, terminal 30F Fuse F09 Light switch unit
41 E/A LIN bus signal Light switch unit
42 M Ground Light switch unit
43 E Engine start signal Centre console control panel
44 A LED activation Centre console control panel
45 E Signal START-STOP button Centre console control panel
46 M Ground Centre console control panel
47 A LED activation Automatic engine start-stop function Centre console control panel
48 A Activation Light-emitting diode light Centre console control panel
49 E Signal START-STOP button Centre console control panel
50 M Ground Centre console control panel
51 -- Not used
52 E Ground Glove compartment light switch
53 E Aerial signal, comfort access Ring aerial
54 E Aerial signal, comfort access Ring aerial
