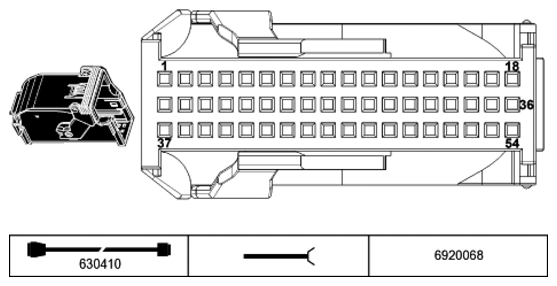

Body Domain Controller A258*8B Connector End View
Pin Assignments At Plug Connector A258*8B
| Pin | Type | Description /Signal type | Connection /Measuring information |
|---|---|---|---|
| 1 | -- | Not used | |
| 2 | -- | Not used | |
| 3 | -- | Not used | |
| 4 | -- | Not used | |
| 5 | -- | Not used | |
| 6 | -- | Not used | |
| 7 | -- | Not used | |
| 8 | -- | Not used | |
| 9 | -- | Not used | |
| 10 | -- | Not used | |
| 11 | E/A | FlexRay bus signal | Optional extra system |
| 12 | E/A | FlexRay bus signal | Optional extra system |
| 13 | E/A | FlexRay bus signal | Digital Motor Electronics B38, B48 engines |
| 13 | E/A | FlexRay bus signal | Digital diesel electronics B37 engine |
| 14 | E/A | FlexRay bus signal | Digital Motor Electronics B38, B48 engines |
| 14 | E/A | FlexRay bus signal | Digital diesel electronics B37 engine |
| 15 | -- | Not used | |
| 16 | -- | Not used | |
| 17 | E/A | Ethernet data line | Diagnosis socket |
| 18 | E/A | Ethernet data line | Diagnosis socket |
| 19 | E/A | PT-CAN bus signal | PT-CAN bus connection |
| 20 | E/A | PT-CAN bus signal | PT-CAN bus connection |
| 21 | E/A | FlexRay bus signal | Body Domain Controller |
| 22 | E/A | FlexRay bus signal | Body Domain Controller |
| 23 | -- | Not used | |
| 24 | -- | Not used | |
| 25 | -- | Not used | |
| 26 | -- | Not used | |
| 27 | -- | Not used | |
| 28 | -- | Not used | |
| 29 | E/A | FlexRay bus signal | A258 Body Domain Controller, module 8 |
| 30 | E/A | FlexRay bus signal | A258 Body Domain Controller, module 8 |
| 31 | E/A | FlexRay bus signal | Electromechanical power steering |
| 32 | E/A | FlexRay bus signal | Electromechanical power steering |
| 33 | E/A | FlexRay bus signal | Dynamic stability control (DSC) |
| 34 | E/A | FlexRay bus signal | Dynamic stability control (DSC) |
| 35 | E/A | Ethernet data line | Diagnosis socket |
| 36 | E/A | Ethernet data line | Diagnosis socket |
| 37 | -- | Not used | |
| 38 | -- | Not used | |
| 39 | -- | Not used | |
| 40 | -- | Not used | |
| 41 | -- | Not used | |
| 42 | -- | Not used | |
| 43 | E/A | K-CAN3 data bus | Terminating resistor |
| 44 | E/A | K-CAN3 data bus | Terminating resistor |
| 45 | E/A | Bus signal diagnosis | Diagnosis socket |
| 46 | E/A | Bus signal diagnosis | Diagnosis socket |
| 47 | E/A | PT-CAN bus signal | Bus connection |
| 48 | E/A | PT-CAN bus signal | Bus connection |
| 49 | E/A | K-CAN2 bus | Terminating resistor |
| 50 | E/A | K-CAN2 bus | Terminating resistor |
| 51 | E/A | K-CAN4 data bus | Terminating resistor 2 |
| 52 | E/A | K-CAN4 data bus | Terminating resistor 2 |
| 53 | E/A | Ethernet data line | Diagnosis socket |
| 54 | -- | Not used |
