Functional networking of the central locking system

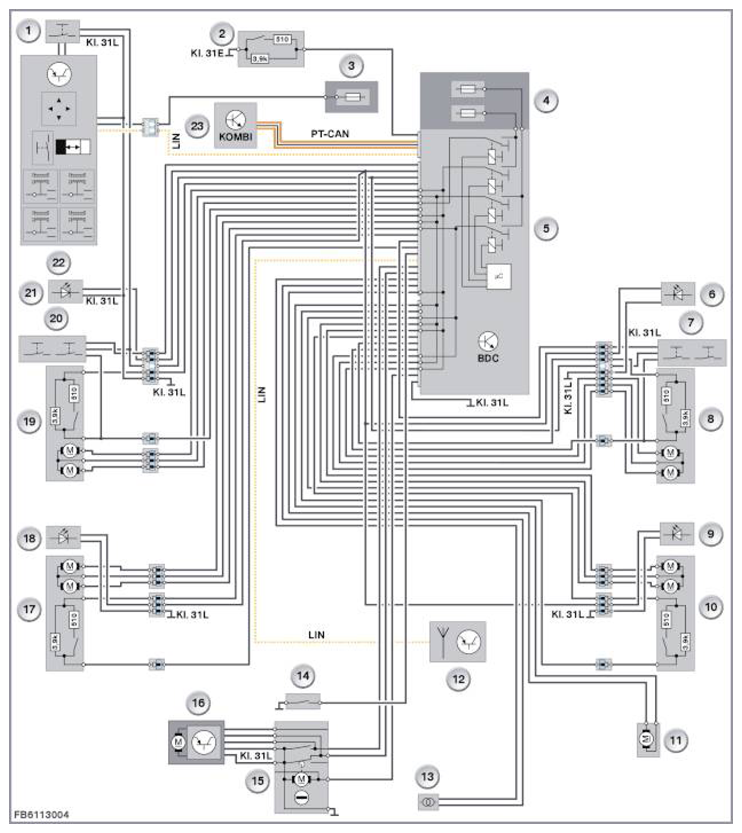

The following illustration shows the functional networking.
| Item | Explanation |
|---|---|
| 1 | Tailgate button, vehicle interior |
| 2 | Engine compartment lid contact |
| 3 | Front power distribution box, passenger's side |
| 4 | Fuses on the Body Domain Controller |
| 5 | Body Domain Controller (BDC) |
| 6 | Ground lights, front passenger door |
| 7 | Front passenger door central locking button |
| 8 | Front passenger-door lock |
| 9 | Courtesy light, passenger's side, rear |
| 10 | Door lock, rear passenger's side |
| 11 | Servodrive for fuel filler flap |
| 12 | Remote control receiver |
| 13 | Exterior aerial, bumper |
| 14 | Rear lid button, exterior |
| 15 | Tailgate/tailgate lock |
| 16 | Powertrain for Automatic Soft Close system, tailgate |
| 17 | Door lock, rear driver's side |
| 18 | Ground lights, rear driver's side |
| 19 | Driver's door lock |
| 20 | Driver's door central locking button |
| 21 | Ground lights, driver's door |
| 22 | Driver's door switch block |
