Terminal Identification
NOTE:
The following terminals are shown as viewed from component side of connector. Vehicles are equipped with different combinations of components. Not all components are used on all models. To determine component usage, see appropriate wiring diagram in WIRING DIAGRAMS
article.
TERMINAL IDENTIFICATION DIRECTORY
| Connector | See Figure |
|---|---|

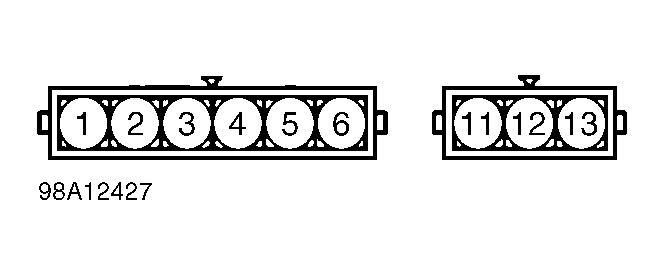

| ASD/Fuel Pump/MFI Relay | Fig 1 or Fig 2 |
| CKP/CMP Sensor | Fig 3 , Fig 4 or Fig 5 |
| DLC | Fig 6 |
| ECT Sensor | Fig 7 |
| EVAP Purge Solenoid | Fig 8 |
| EVAP Vent Solenoid | Fig 9 |
| Fuel Injector | Fig 10 , Fig 11 , Fig 12 or Fig 13 |
| Fuel Pump | Fig 14 or Fig 15 |
| Fuel Pump Control/Relay Module | Fig 16 |
| FTDP Sensor | Fig 17 |
| Generator Field | Fig 18 |
| HO2S | Fig 19 |
| IAC Motor | Fig 20 |
| Ignition Coil | Fig 21 , Fig 22 or Fig 23 |
| Ignition Failure Sensor | Fig 24 |
| Ignition Power Transistor | Fig 25 or Fig 26 |
| KS | Fig 27 |
| MDP Sensor | Fig 28 |
| PCM | Fig 29 |
| PNP Switch | Fig 30 or Fig 31 |
| Starter Relay | Fig 32 |
| TCM | Fig 33 |
| TP Sensor | Fig 34 |
| VAF Sensor | Fig 35 |
| VIC Valve Position Sensor | Fig 36 |
| VSS | Fig 37 |
