Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

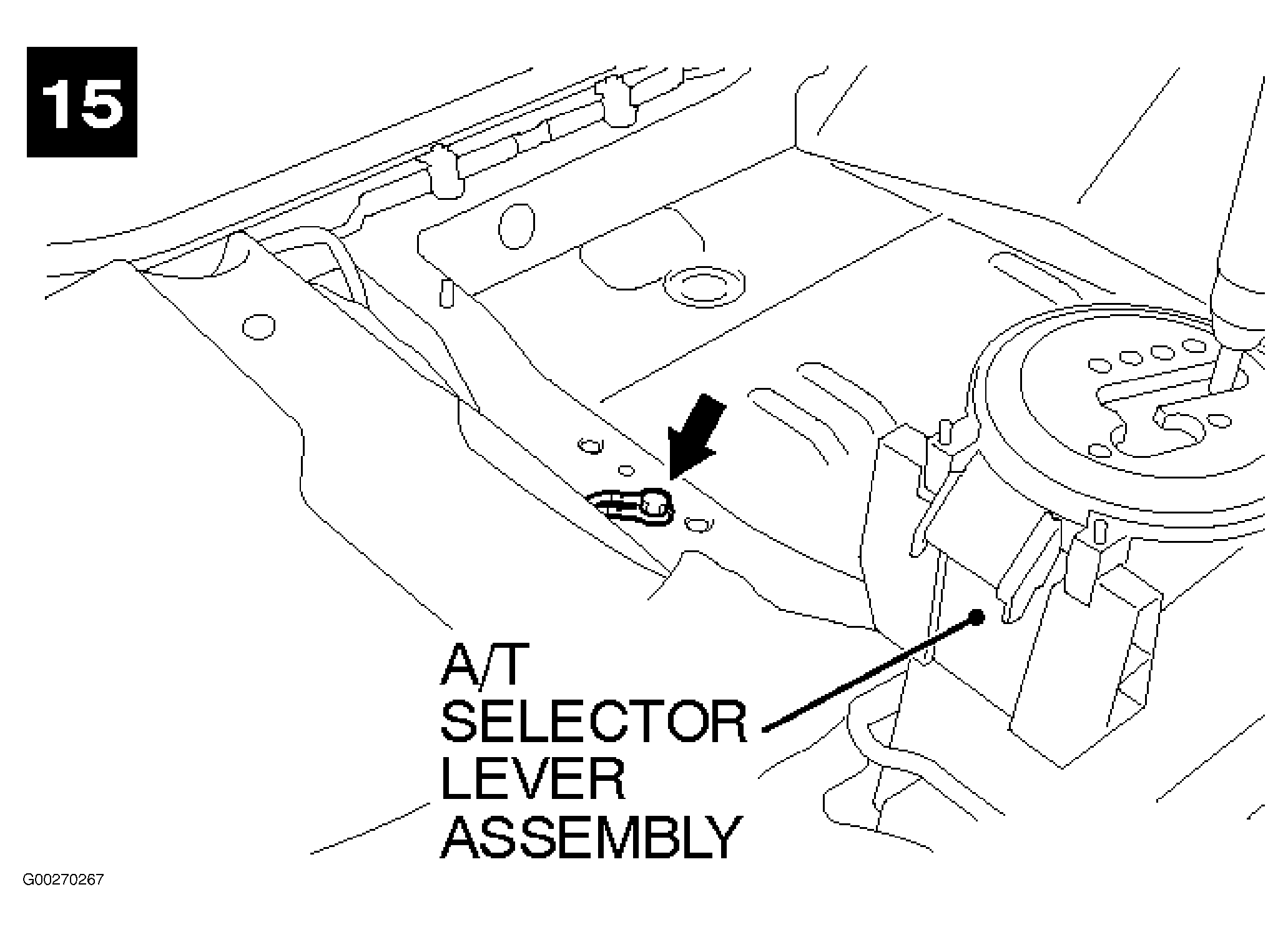

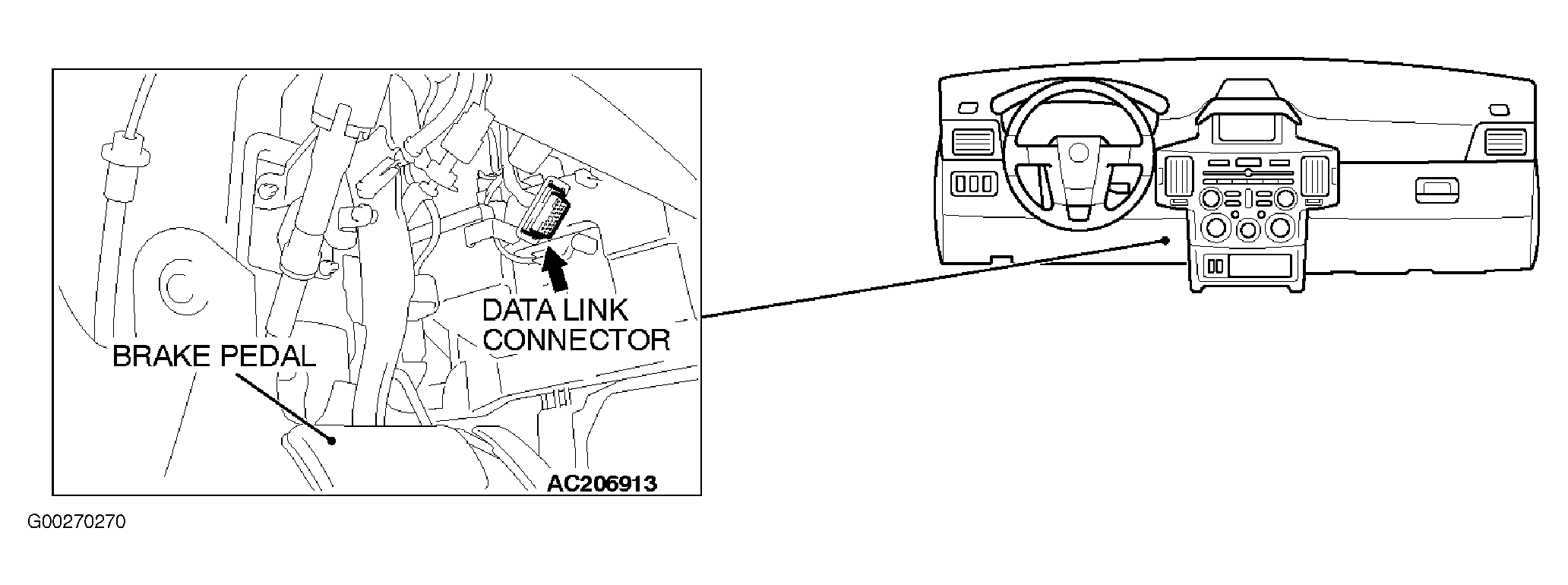

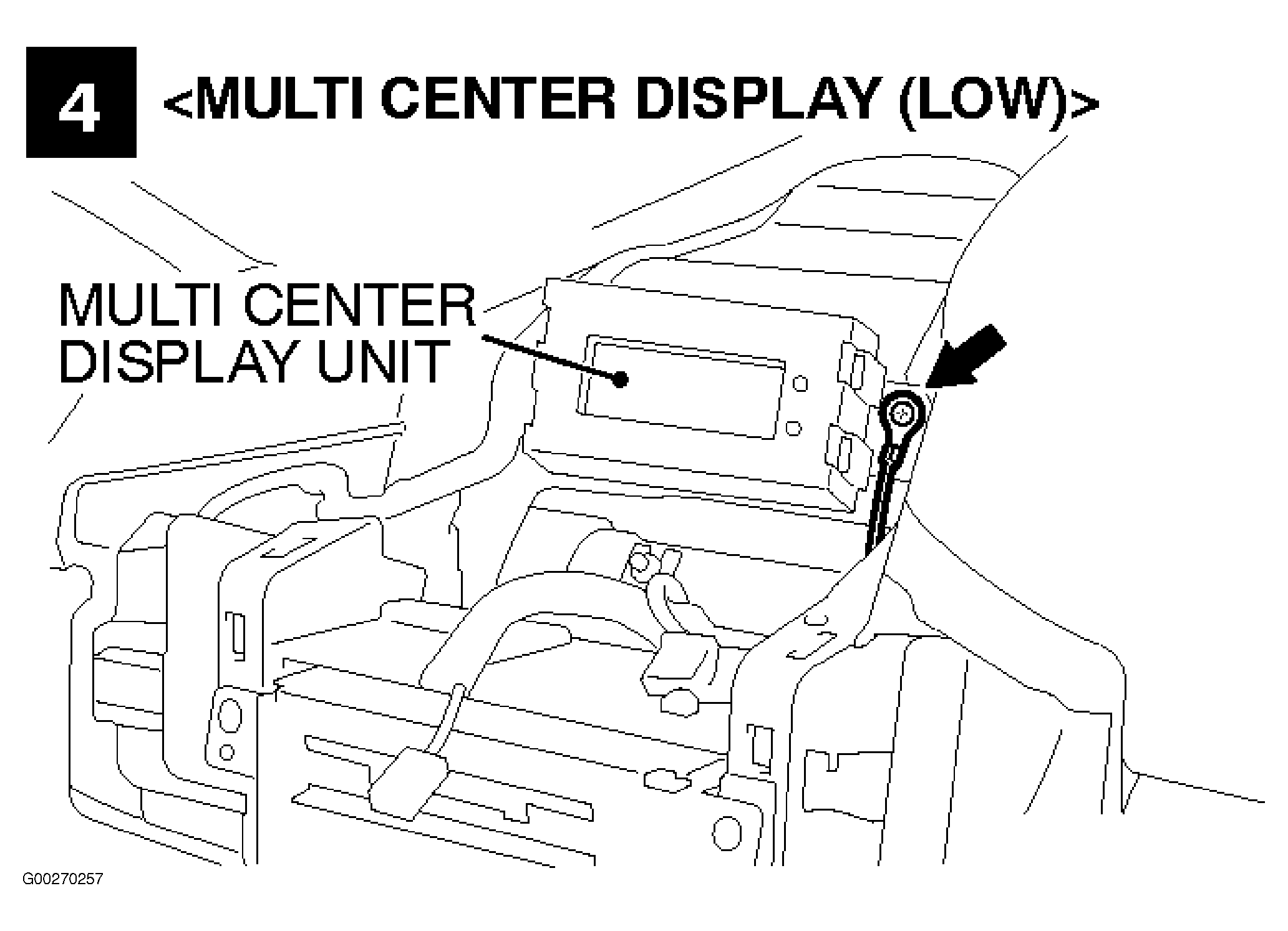

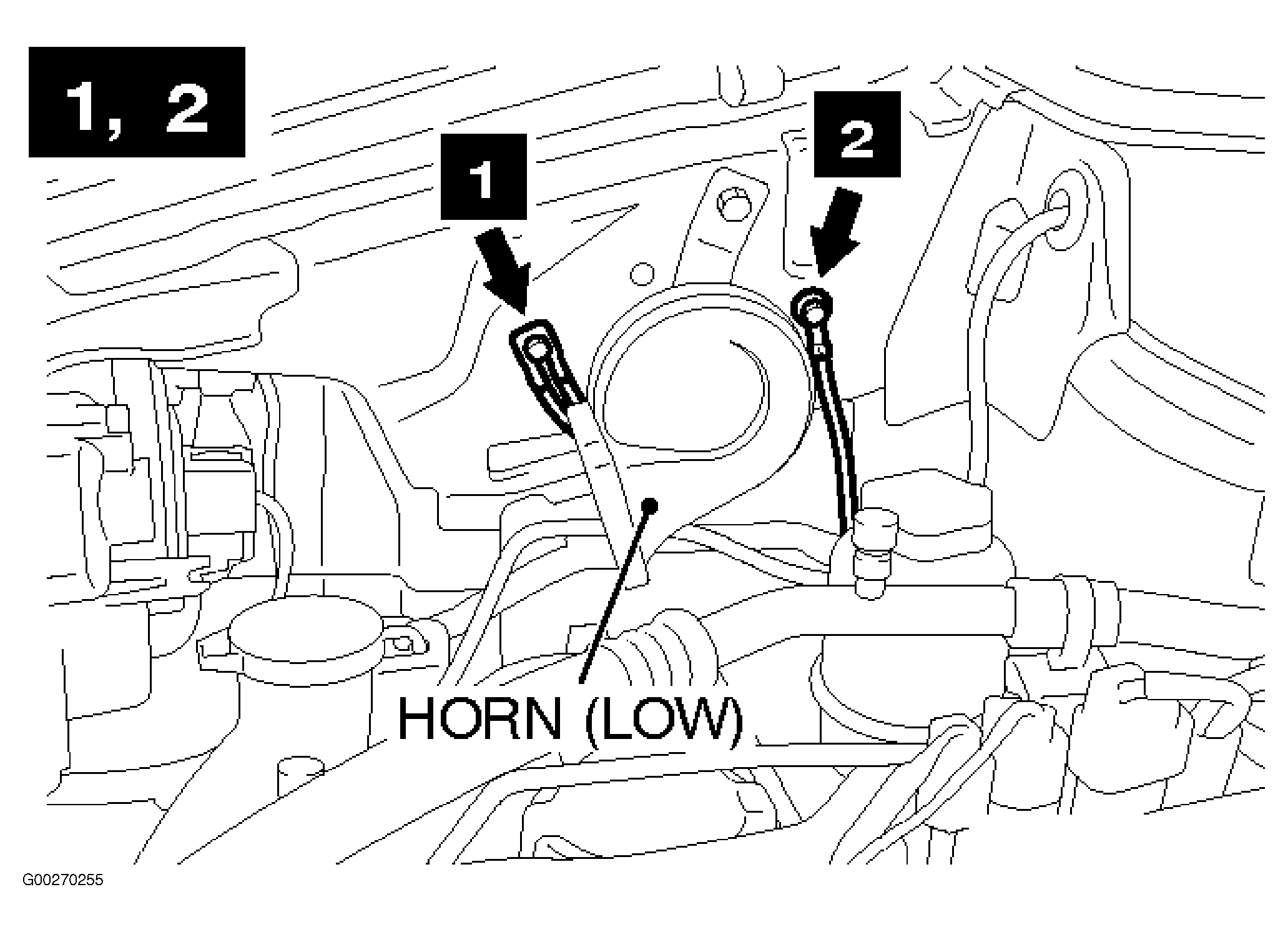

Fig 1: Control Units (1 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 2: Control Units (2 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 3: Control Units (3 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 4: Control Units (4 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

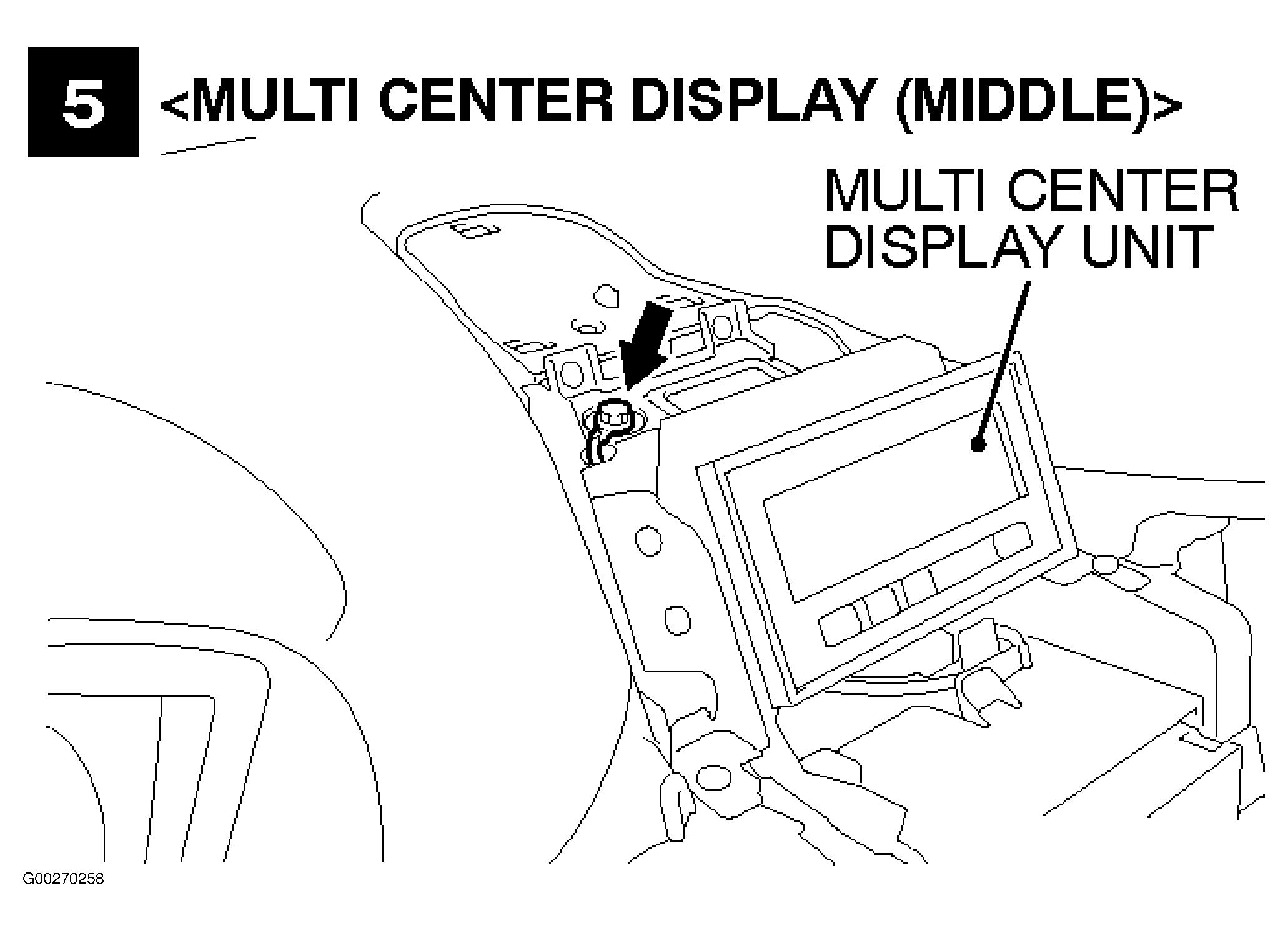

Fig 5: Control Units (5 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 6: Control Units (6 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 7: Control Units (7 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 8: Control Units (8 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 9: Control Units (From January 2004) (9 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

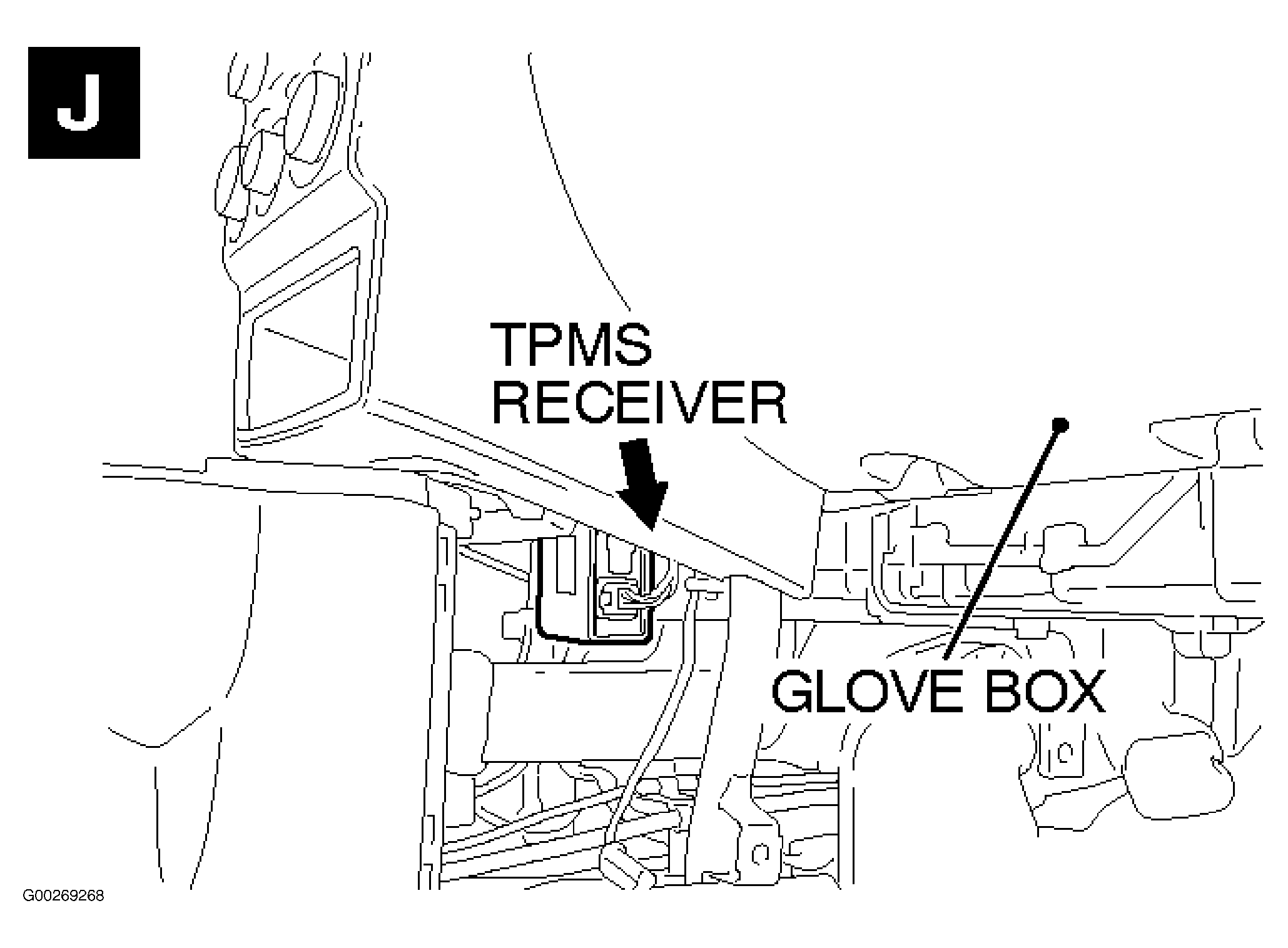

Fig 10: Control Units (Up To December 2003) (10 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 11: Control Units (11 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

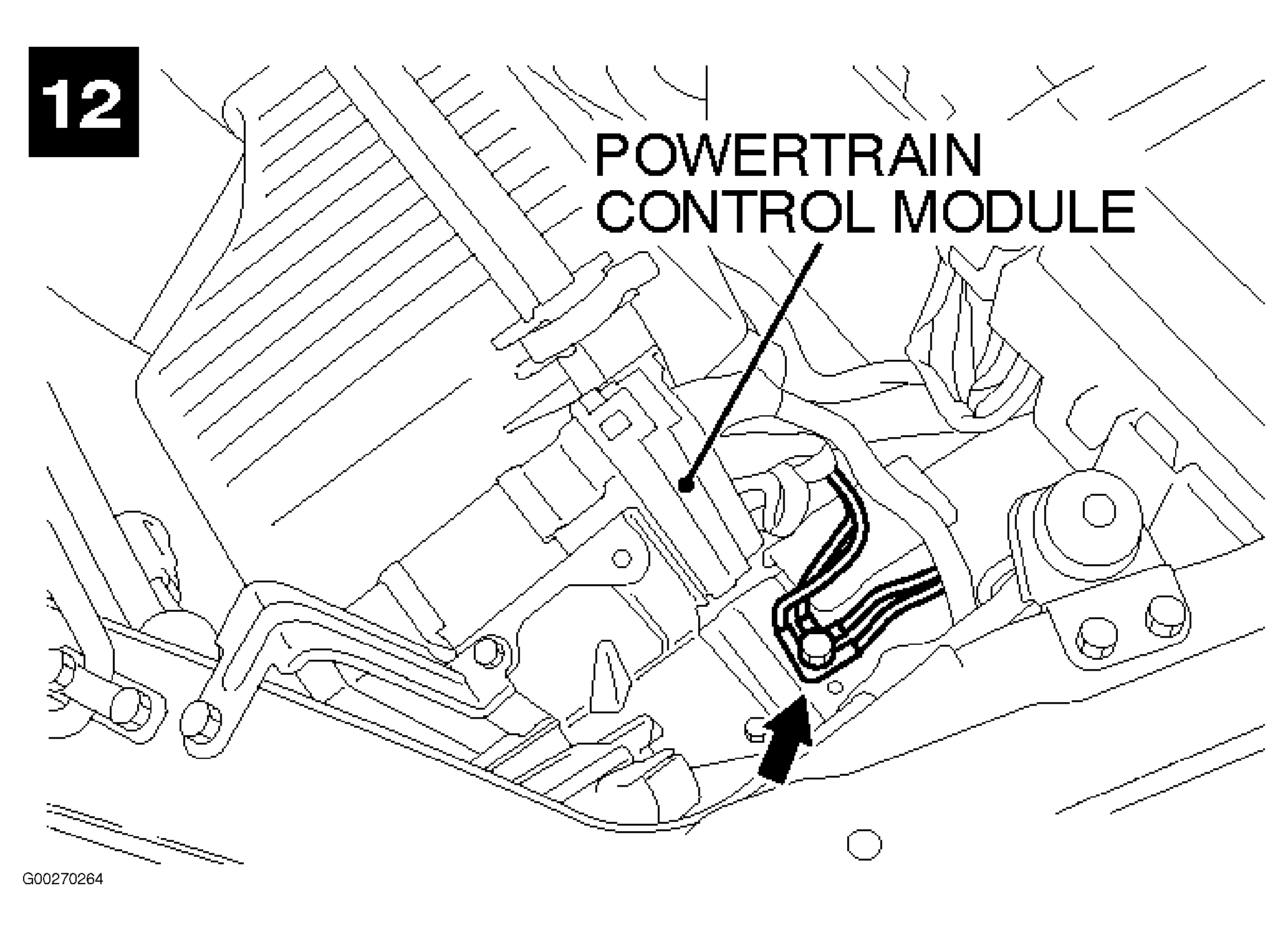

Fig 12: Control Units (12 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

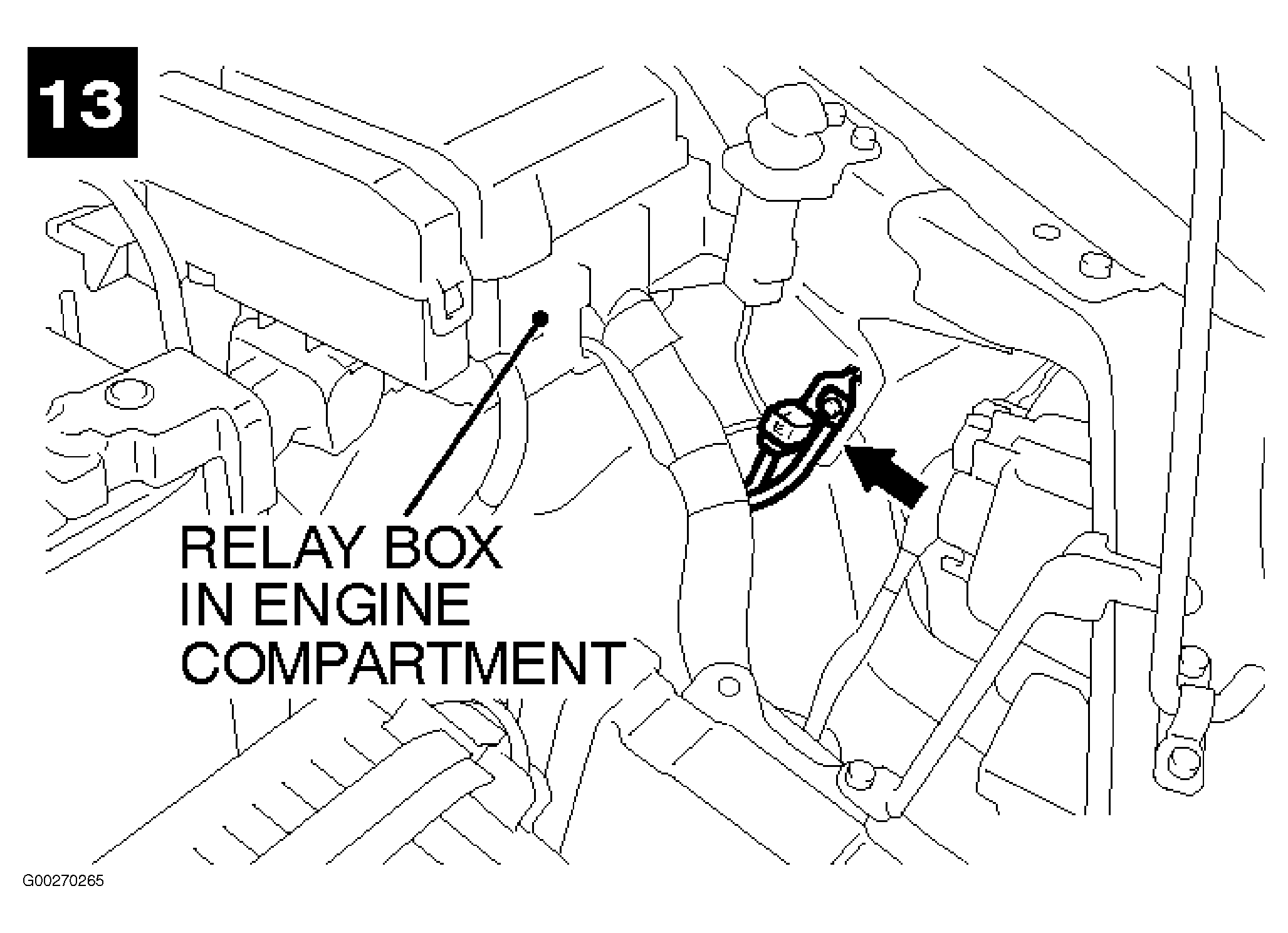

Fig 13: Control Units (13 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 14: Control Units (14 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 15: Control Units (15 Of 15)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

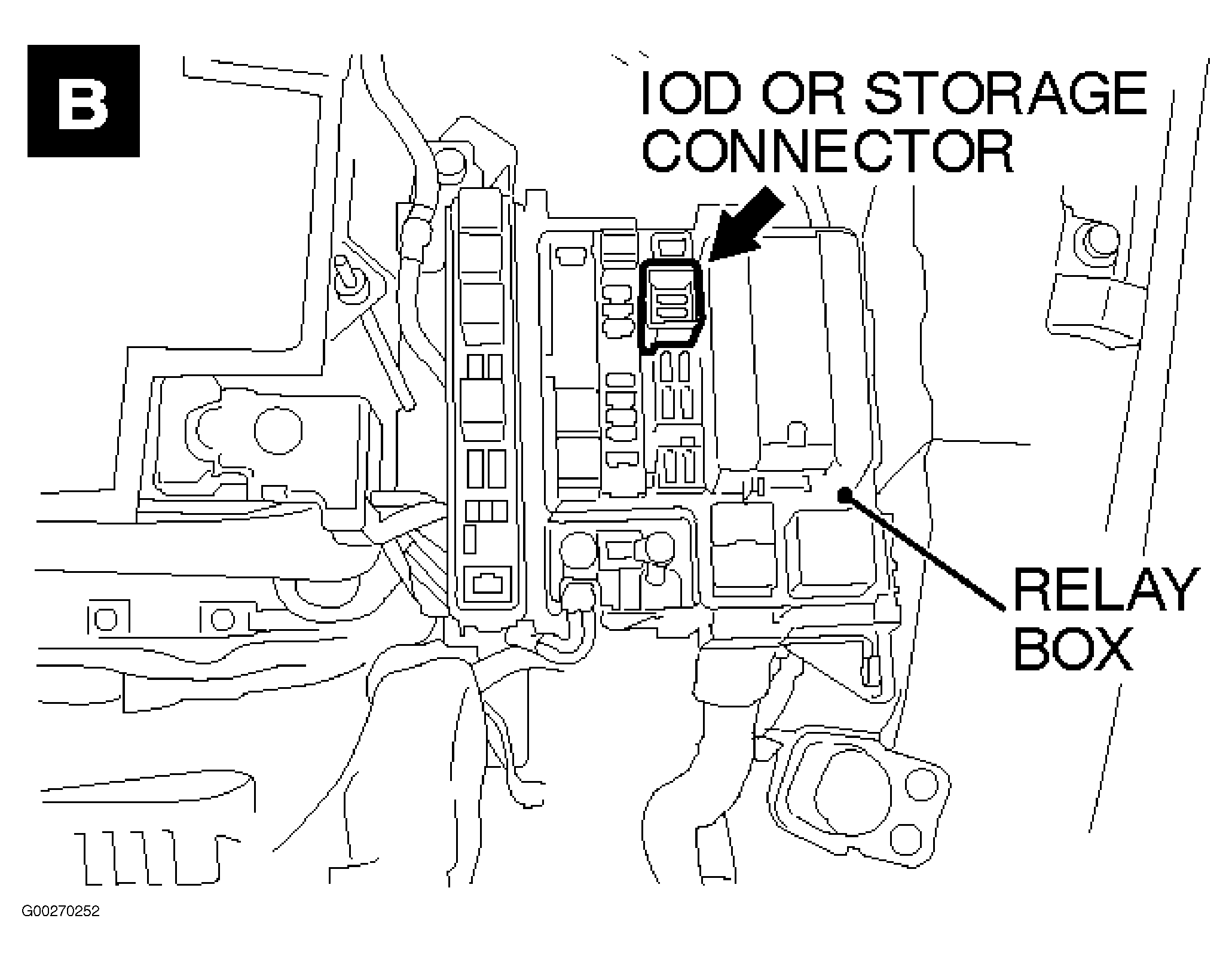

Fig 16: Fusible Links & IOD Or Storage Connector (1 Of 4)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 17: Fusible Links & IOD Or Storage Connector (2 Of 4)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 18: Fusible Links & IOD Or Storage Connector (3 Of 4)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 19: Fusible Links & IOD Or Storage Connector (4 Of 4)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 20: Grounds (1 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 21: Grounds (2 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 22: Grounds (3 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 23: Grounds (4 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 24: Grounds (5 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

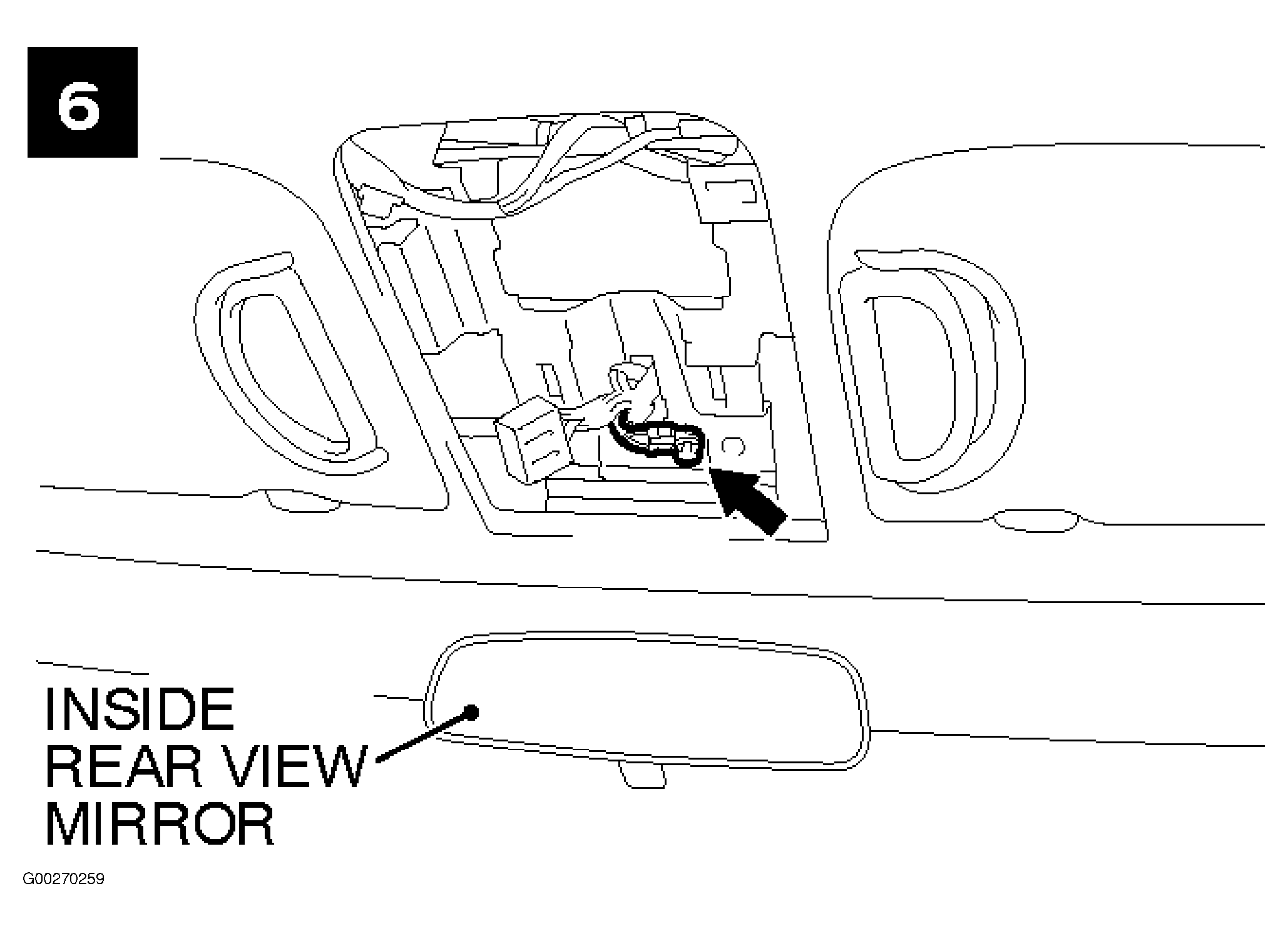

Fig 25: Grounds (6 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

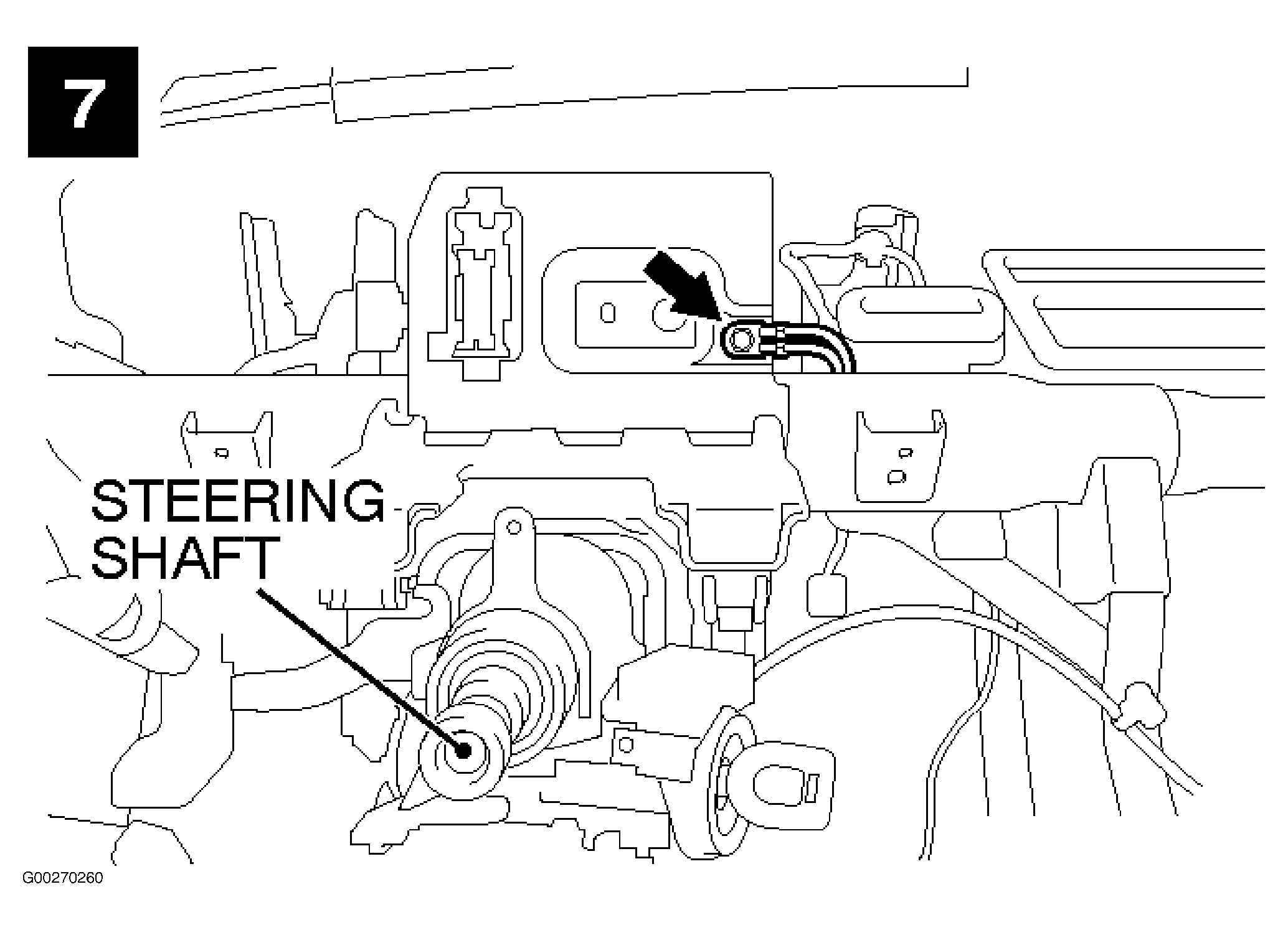

Fig 26: Grounds (7 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 27: Grounds (8 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

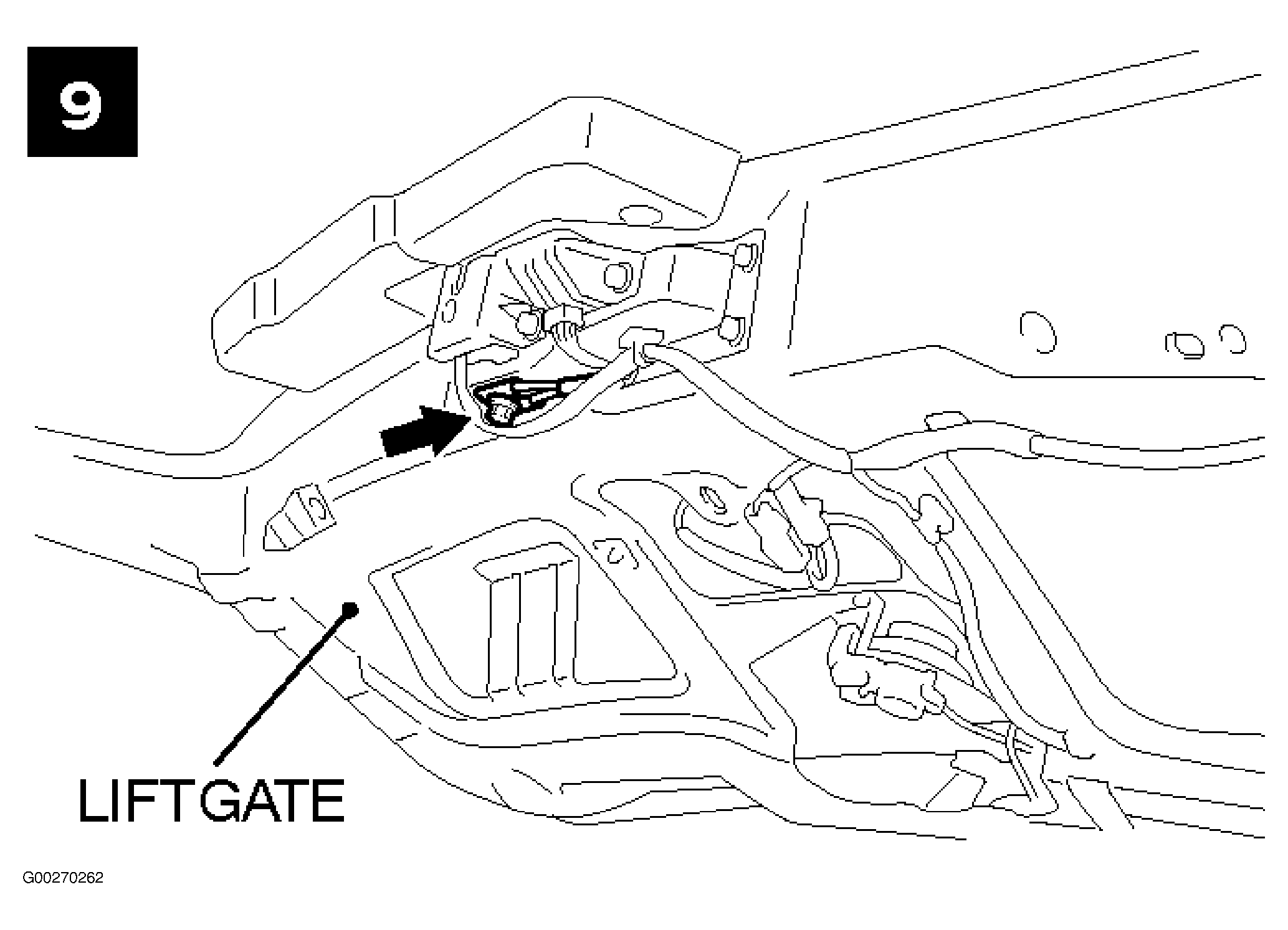

Fig 28: Grounds (9 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

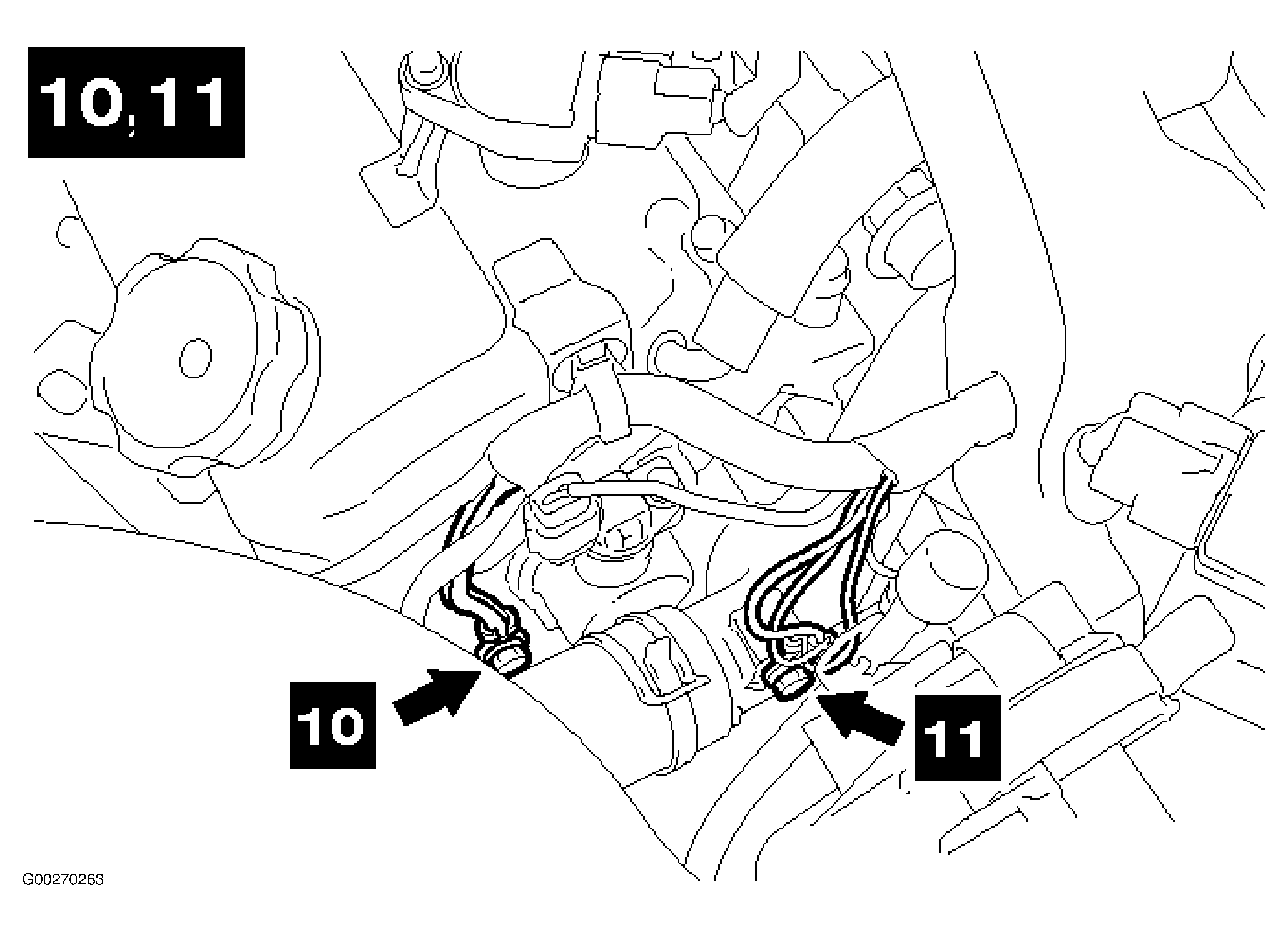

Fig 29: Grounds (10 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 30: Grounds (11 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 31: Grounds (12 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 32: Grounds (13 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

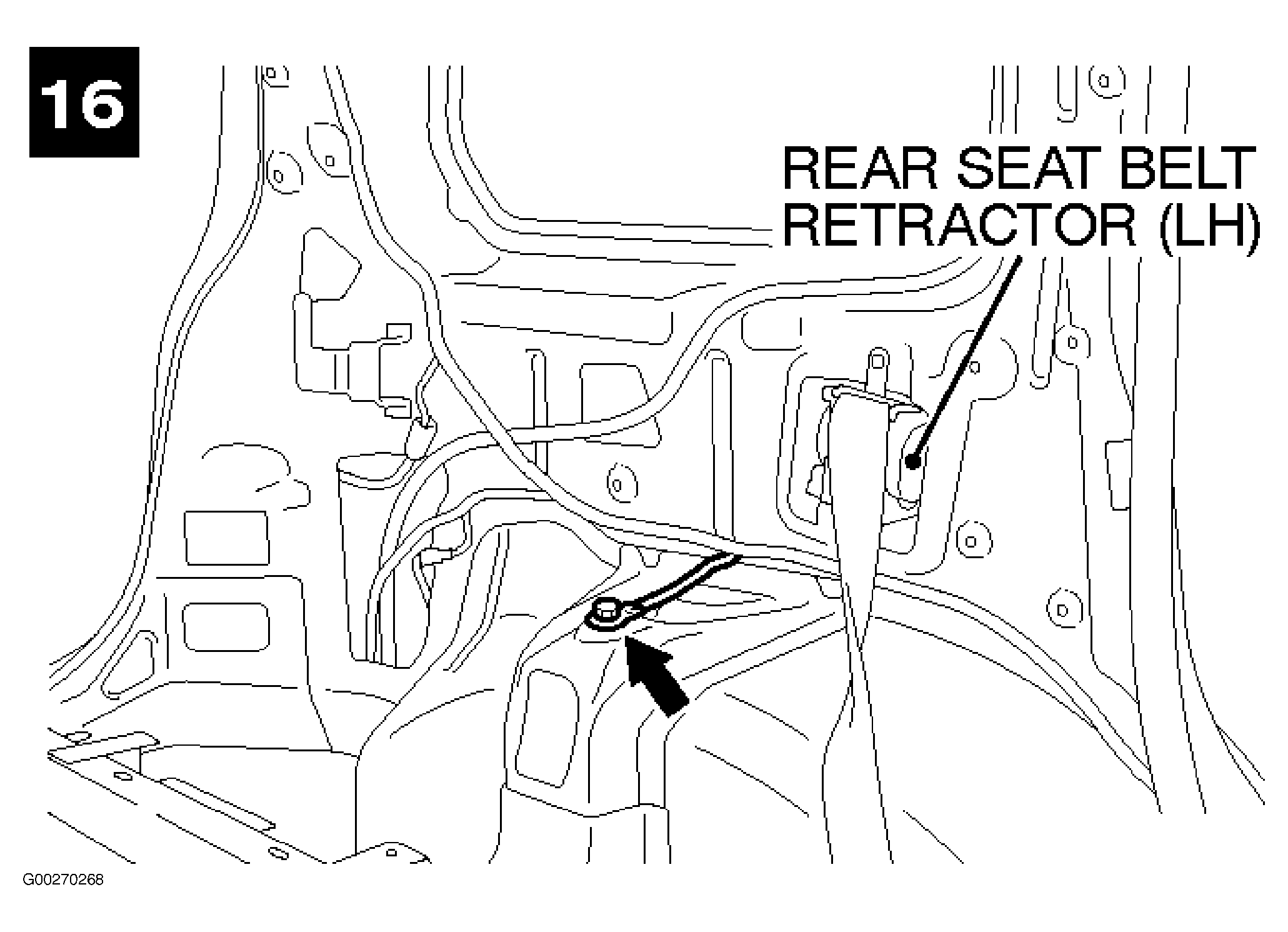

Fig 33: Grounds (14 Of 14)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

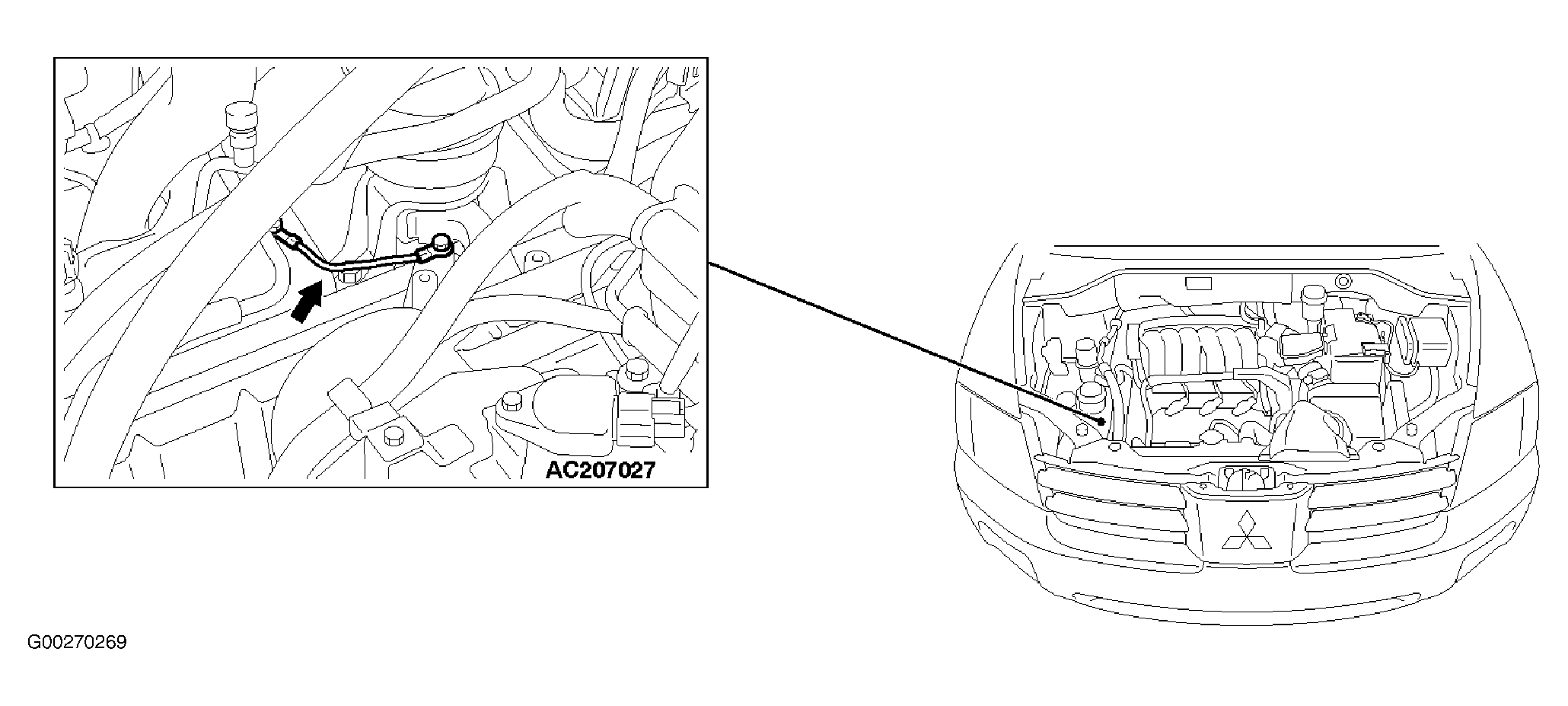

Fig 34: Grounds Cable
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 35: Inspection Terminal
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 36: Other Devices (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 37: Other Devices (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

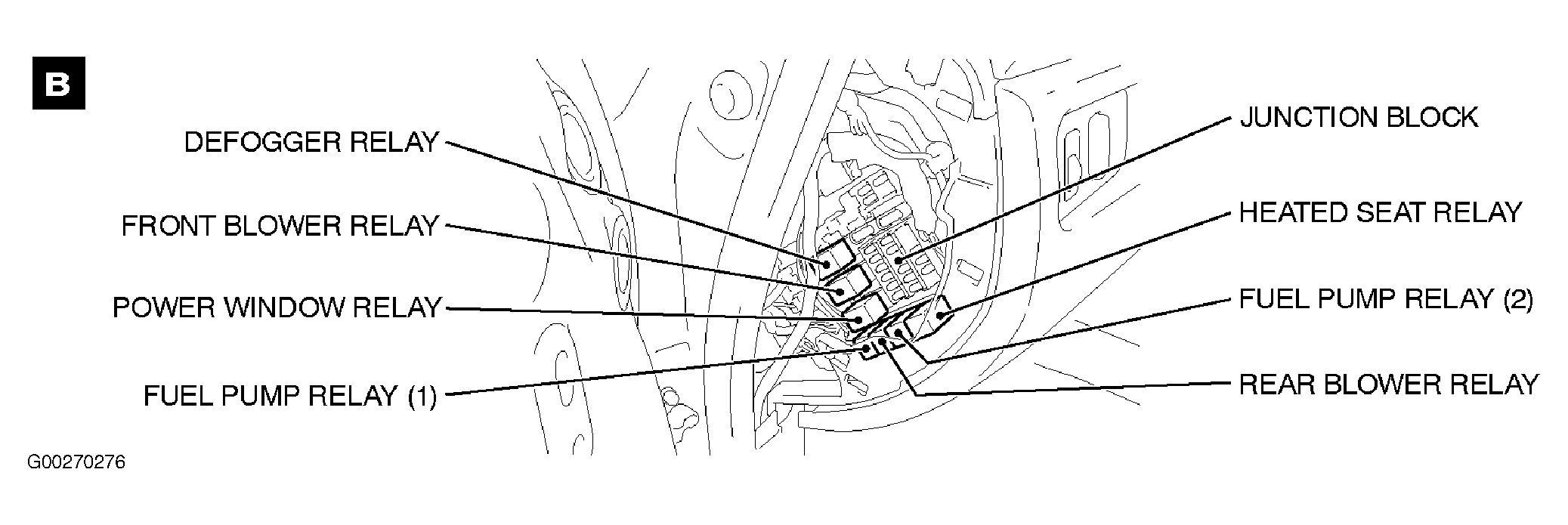

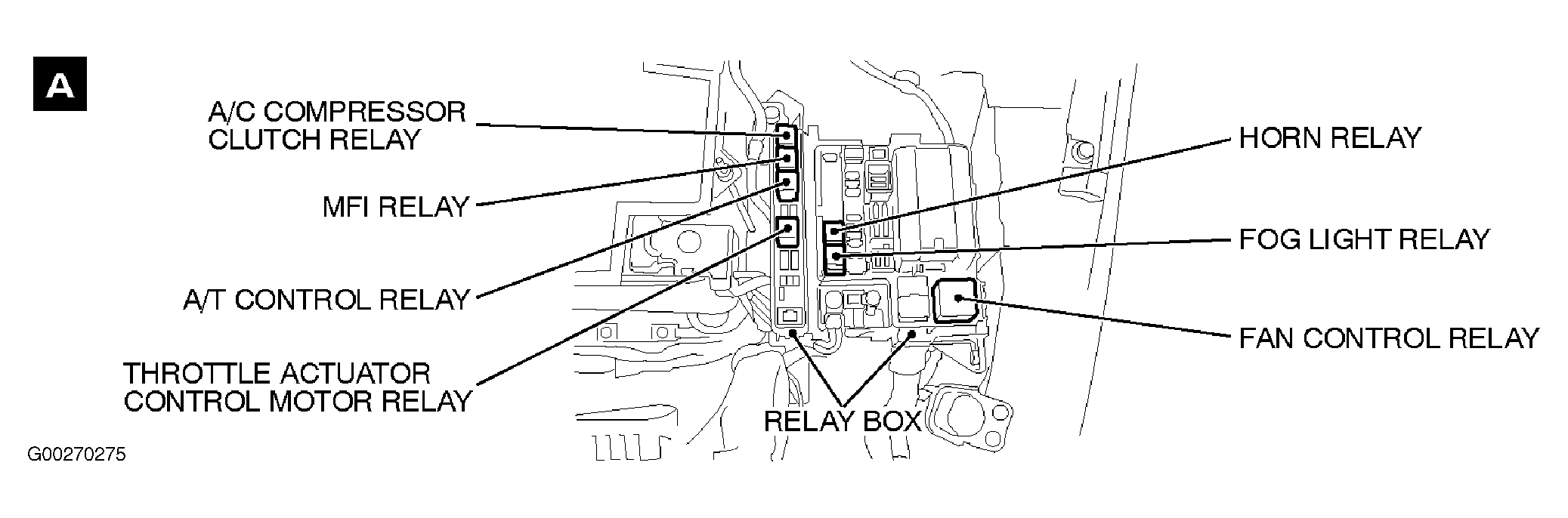

Fig 38: Relays (1 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 39: Relays (2 Of 2)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

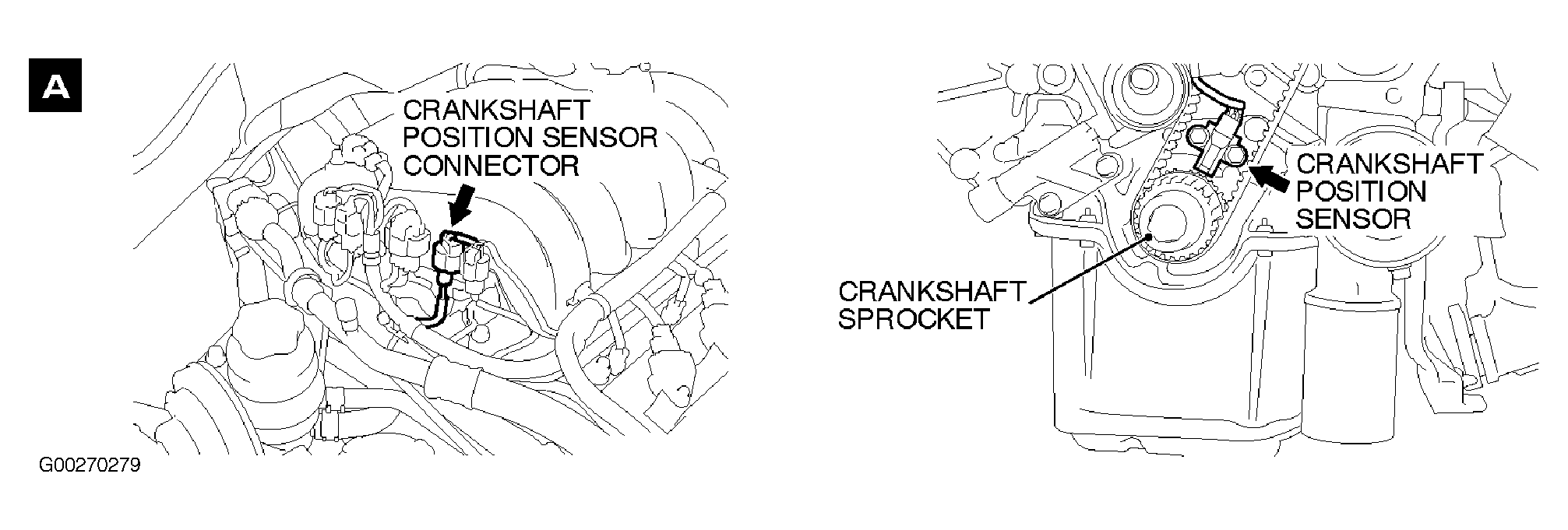

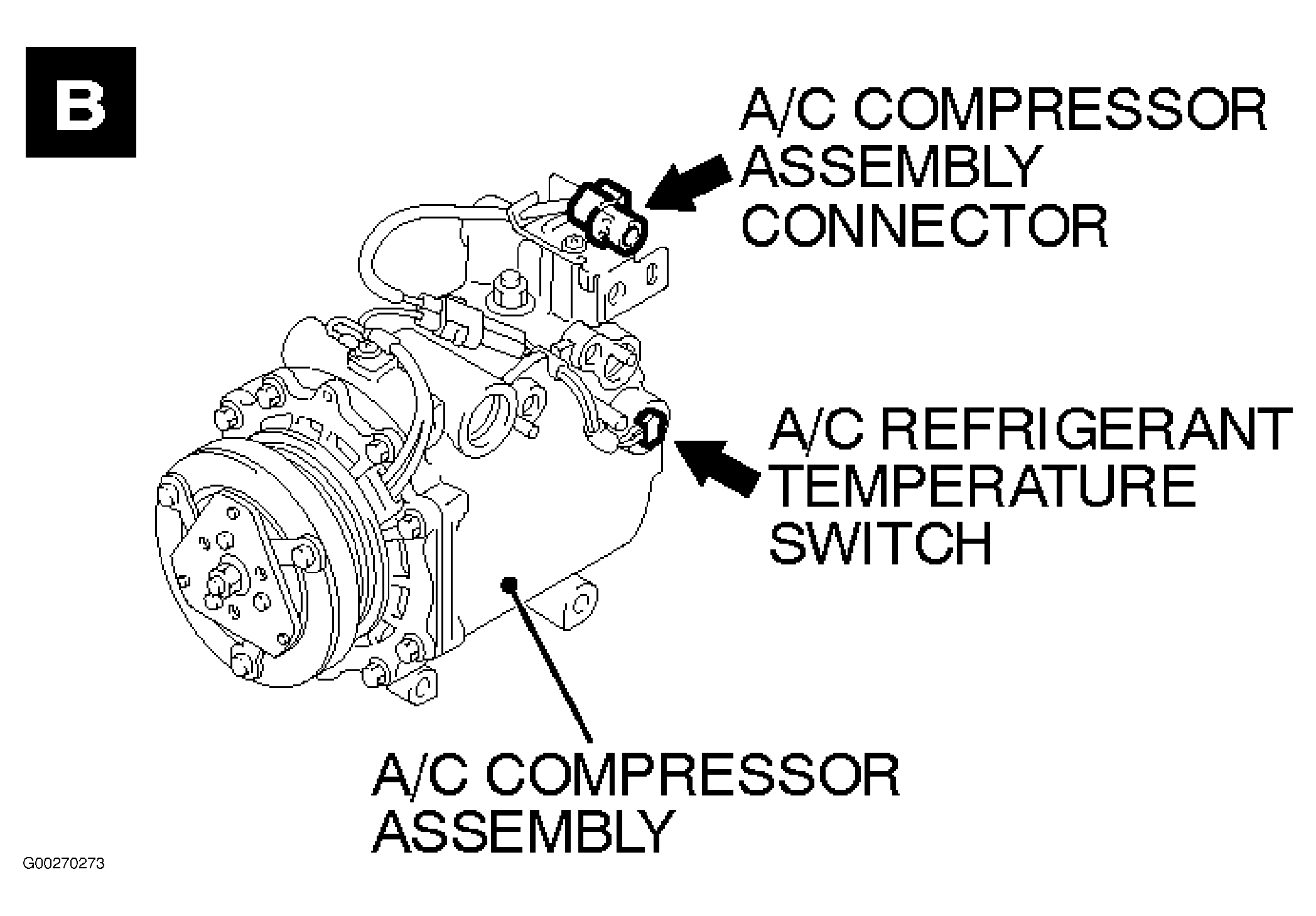

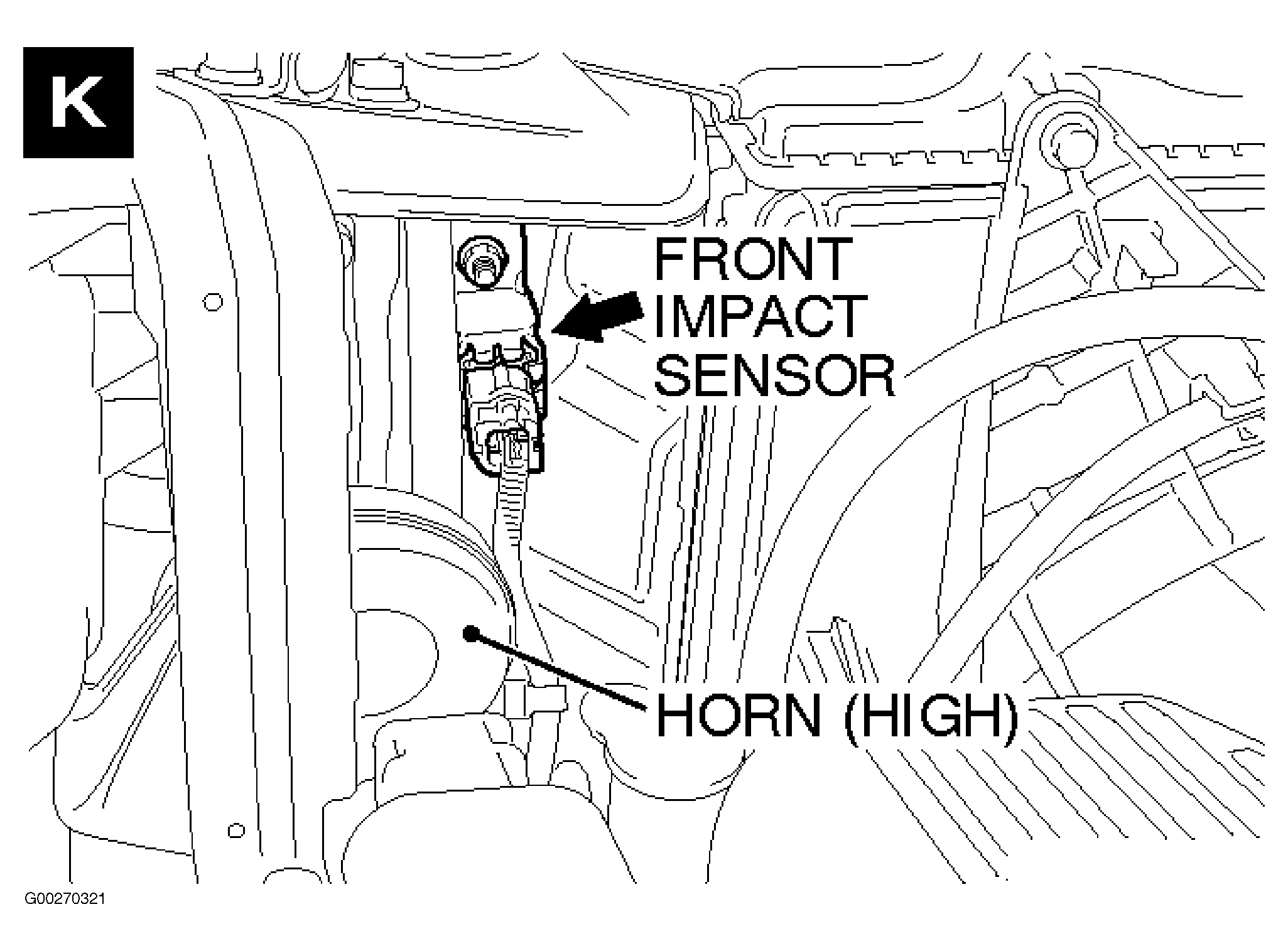

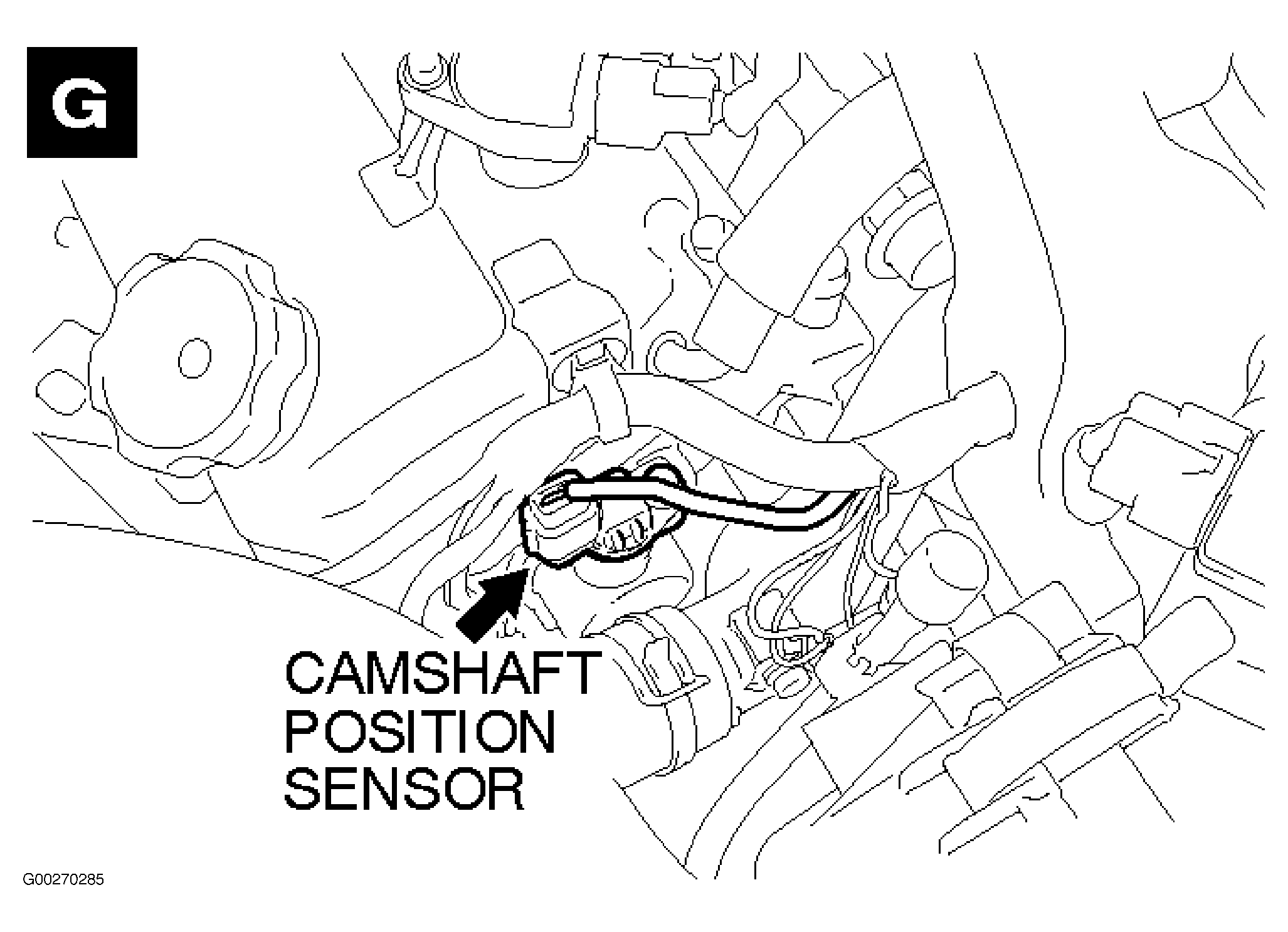

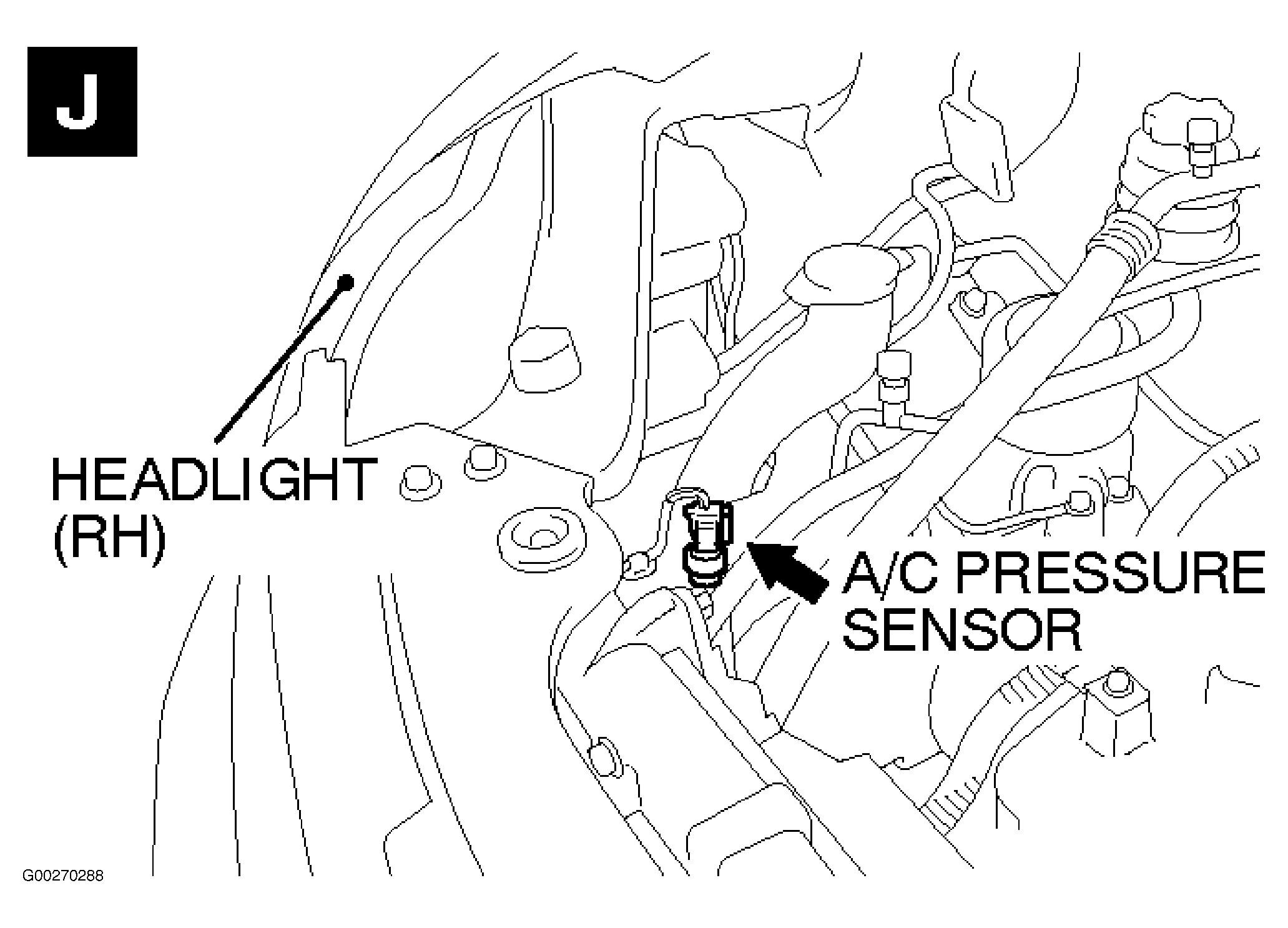

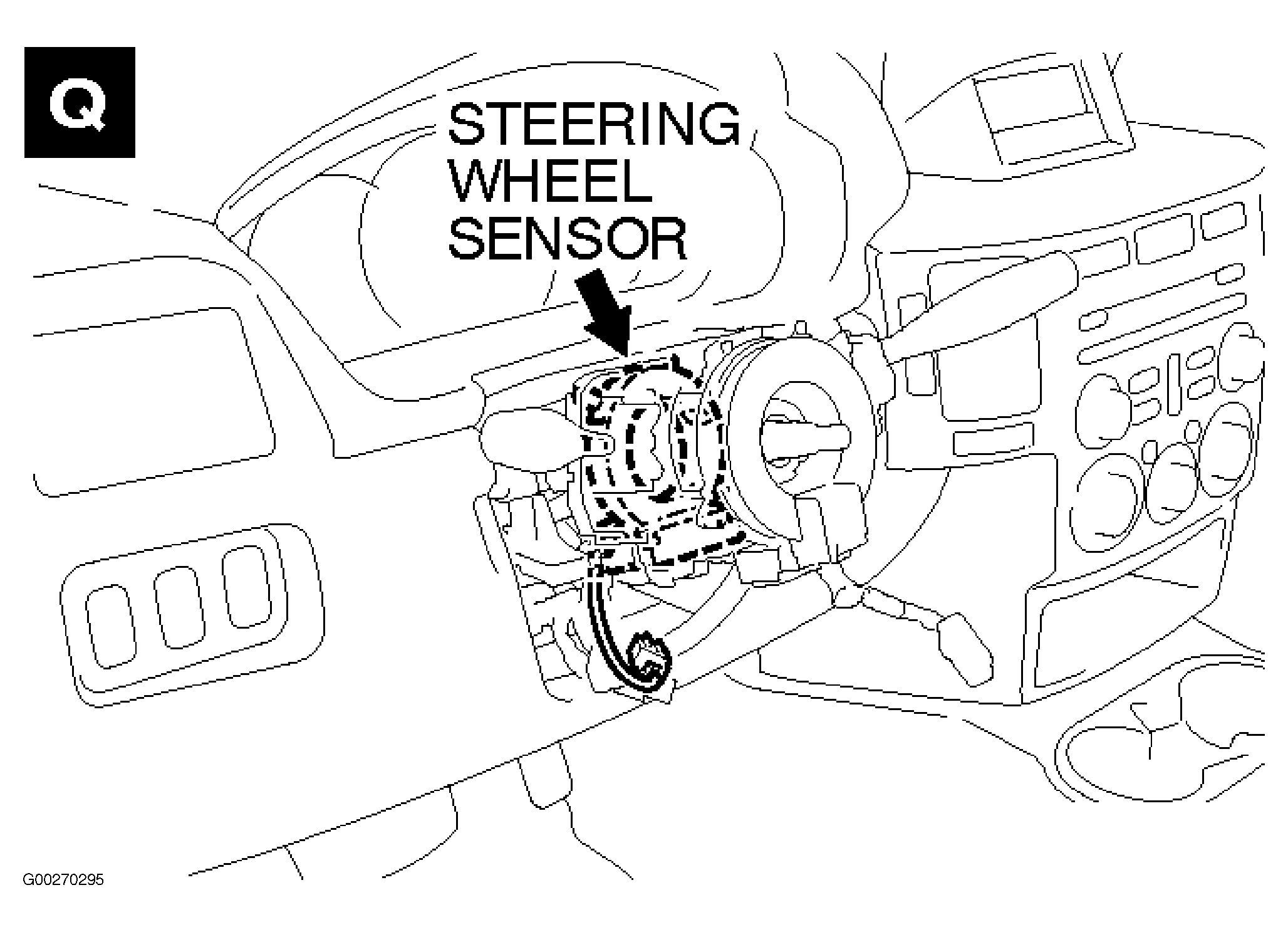

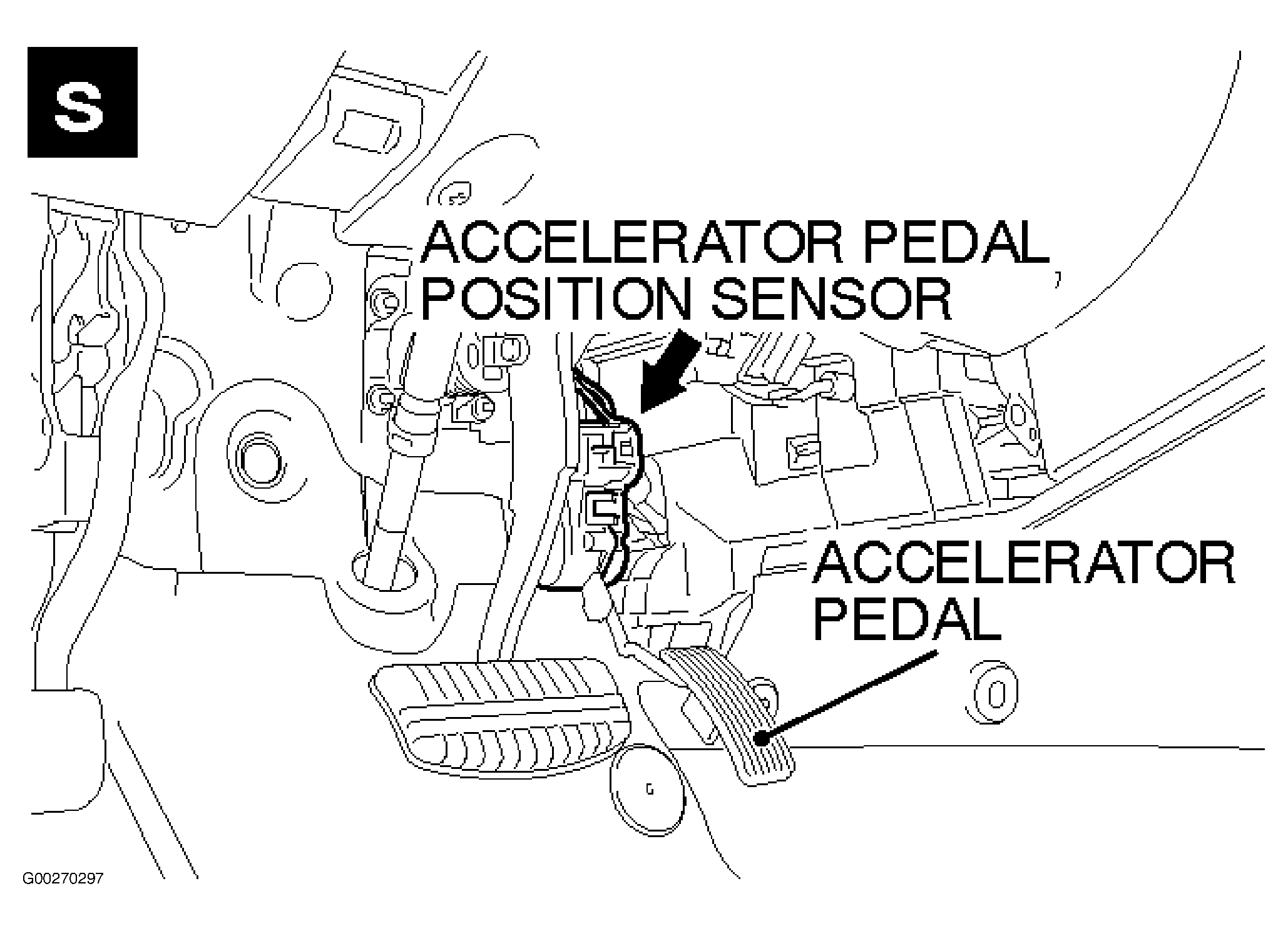

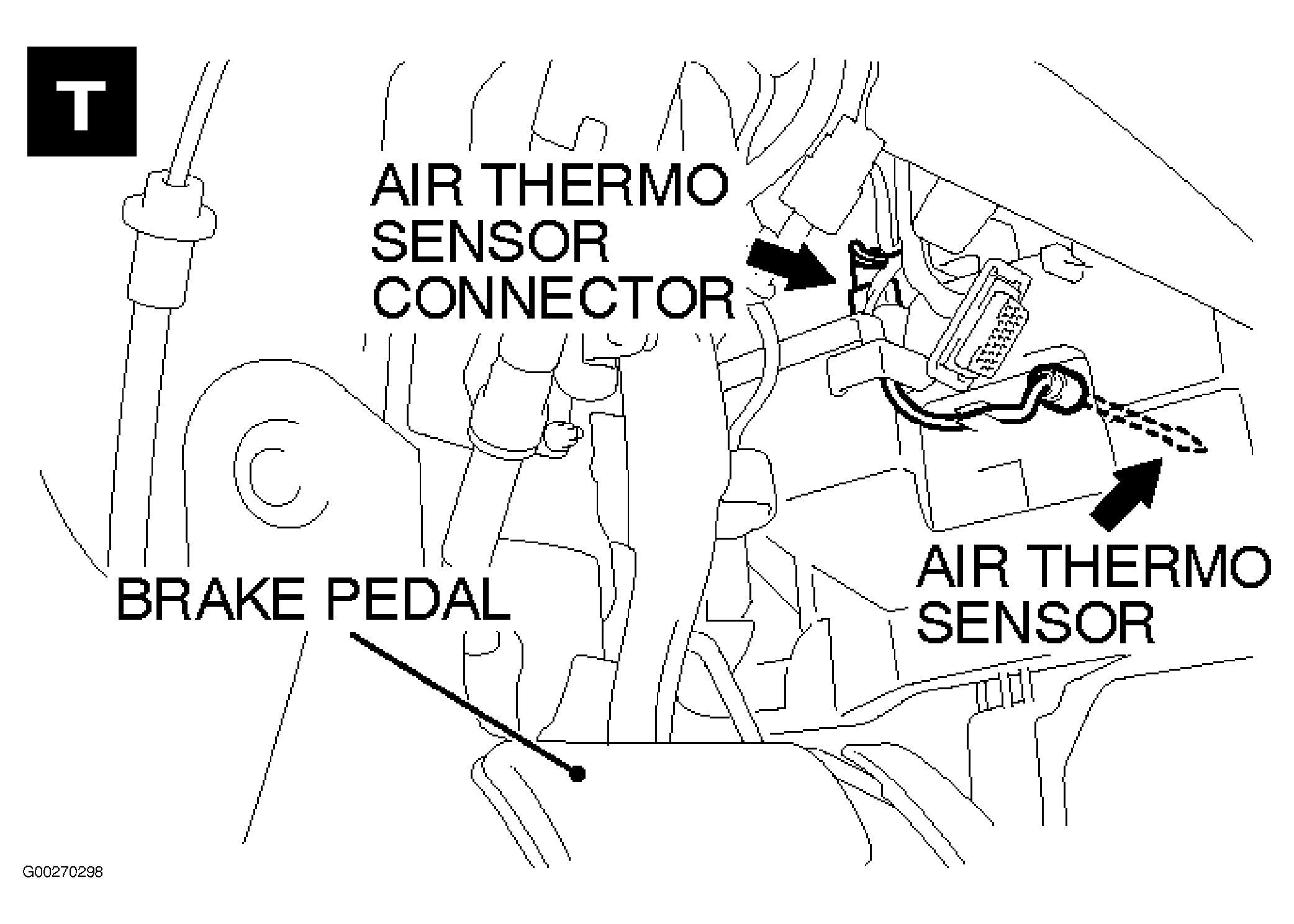

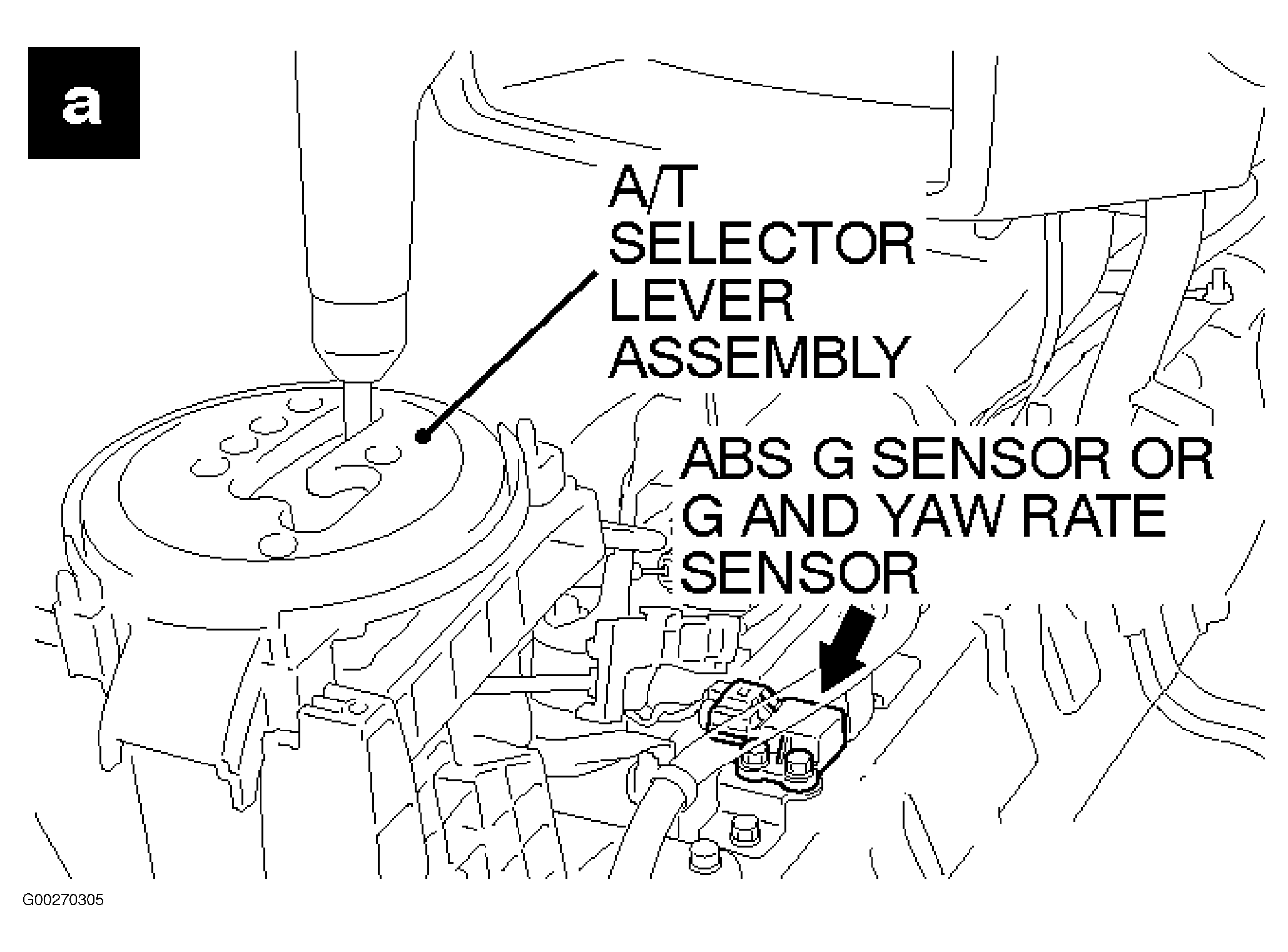

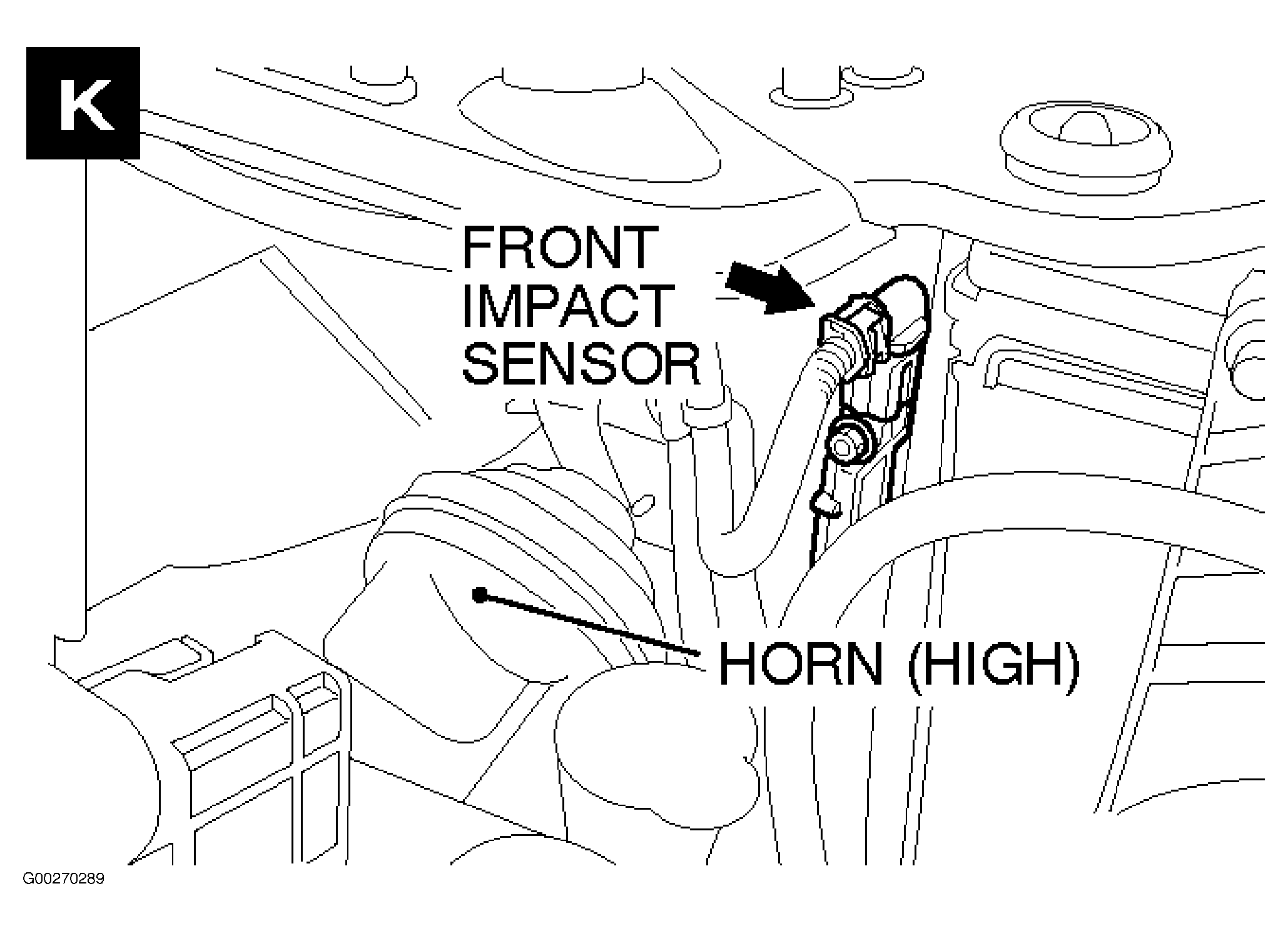

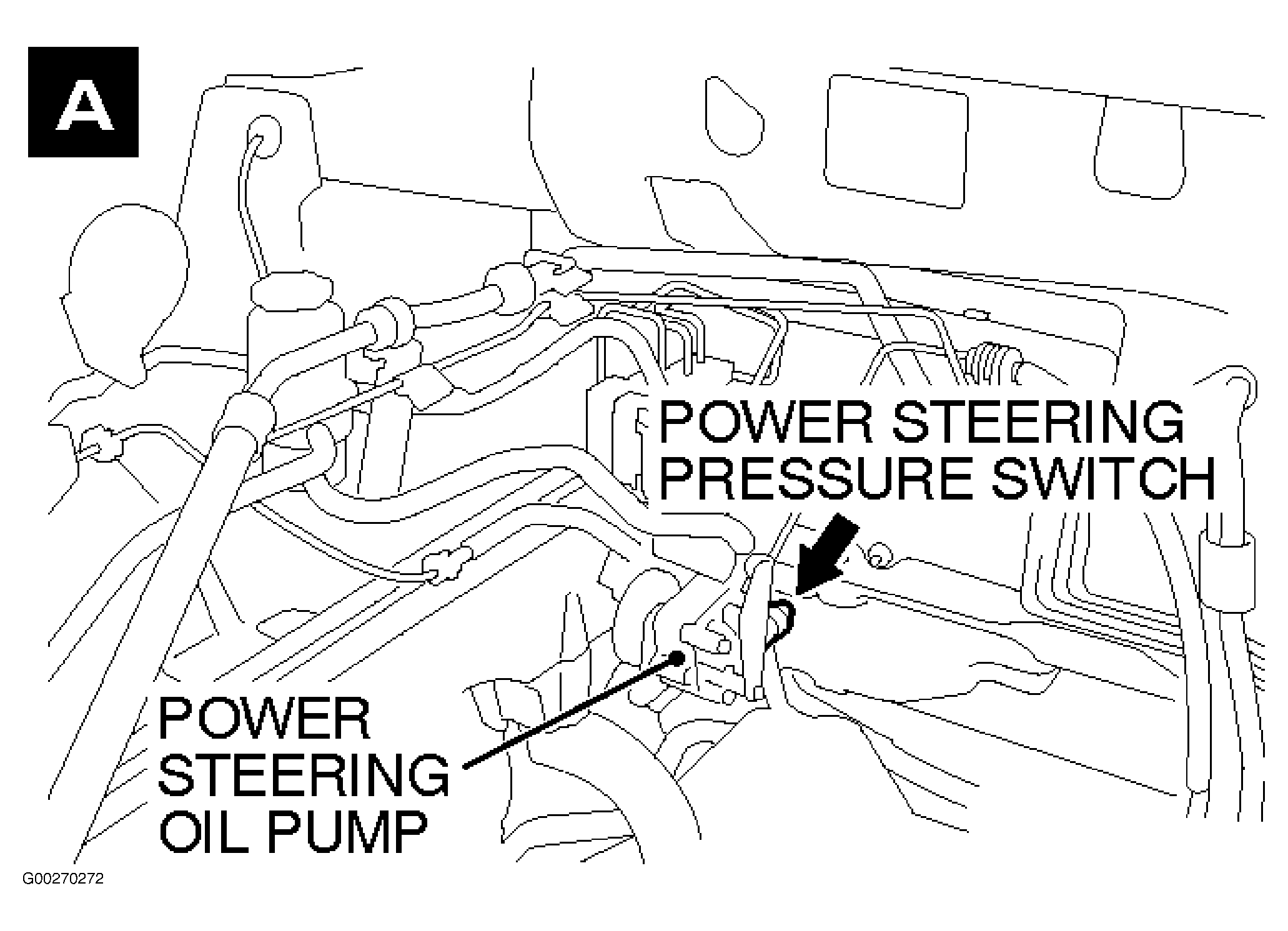

Fig 40: Sensors (1 Of 31)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

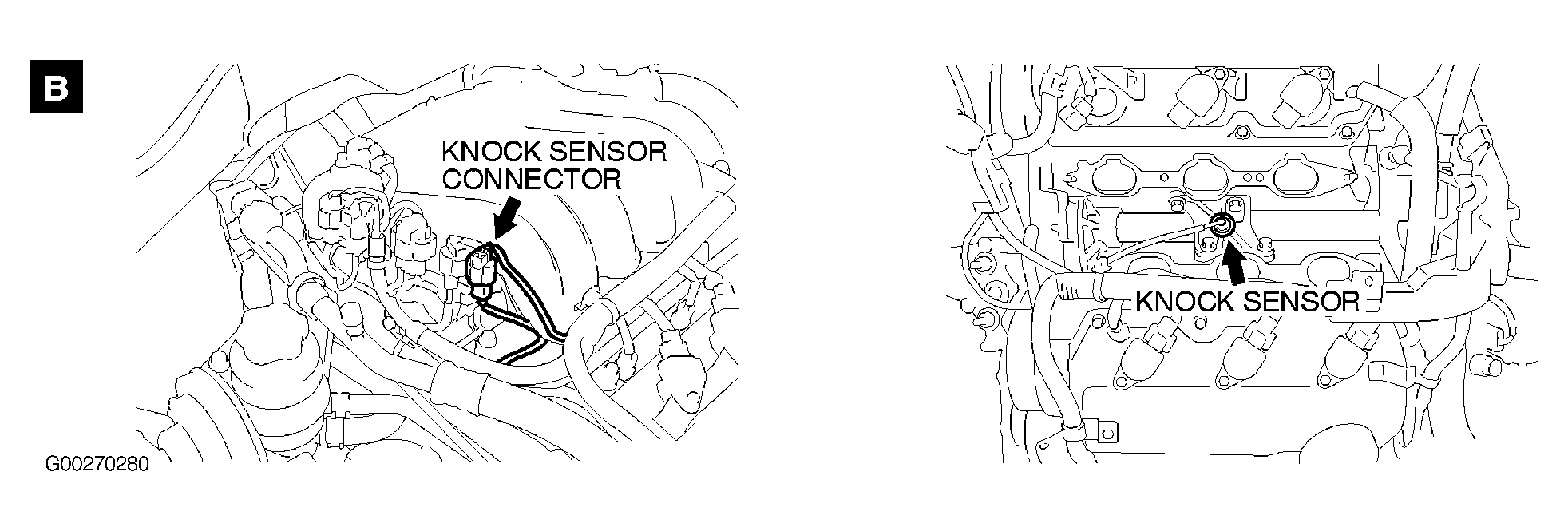

Fig 41: Sensors (2 Of 31)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

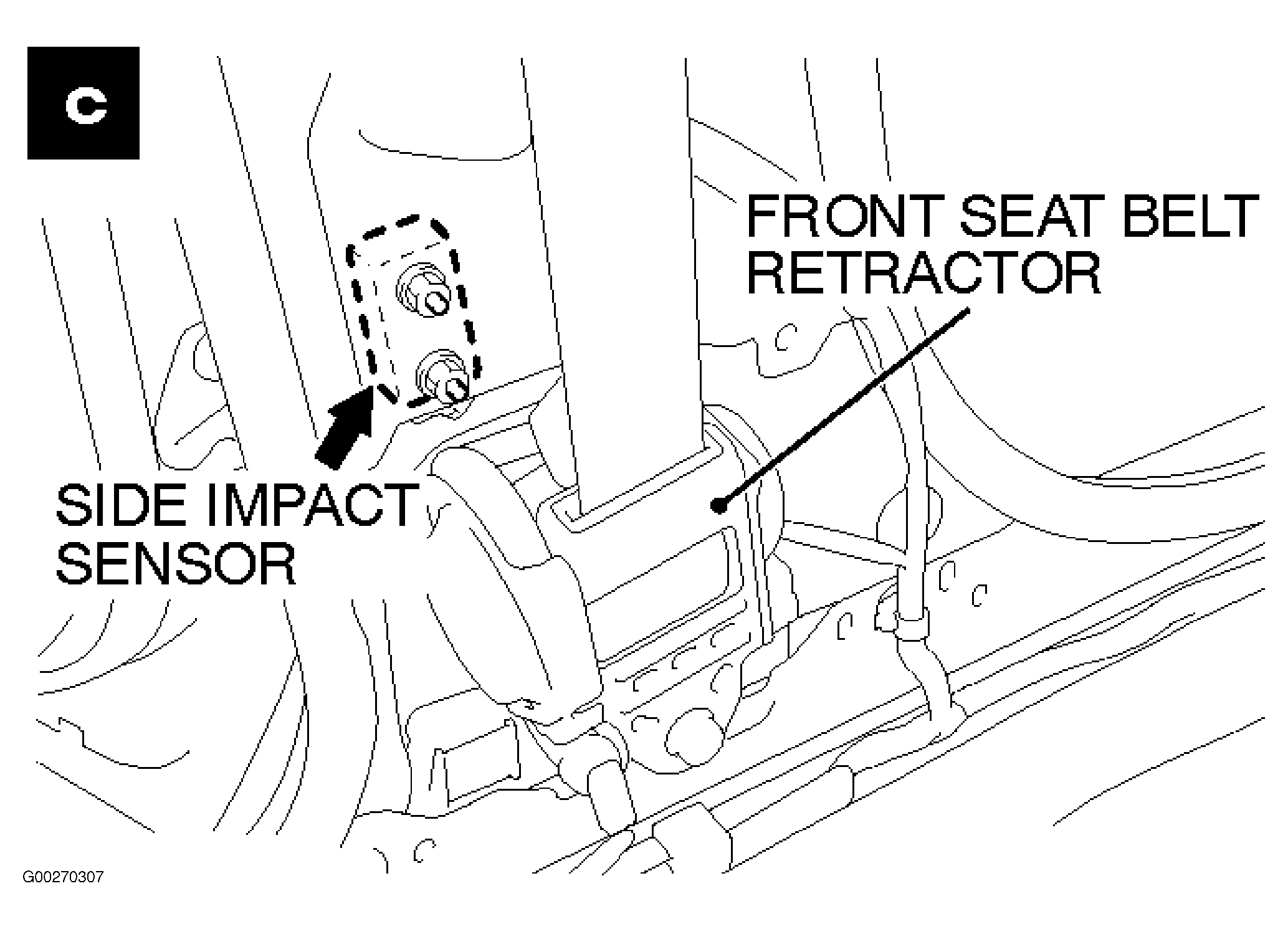

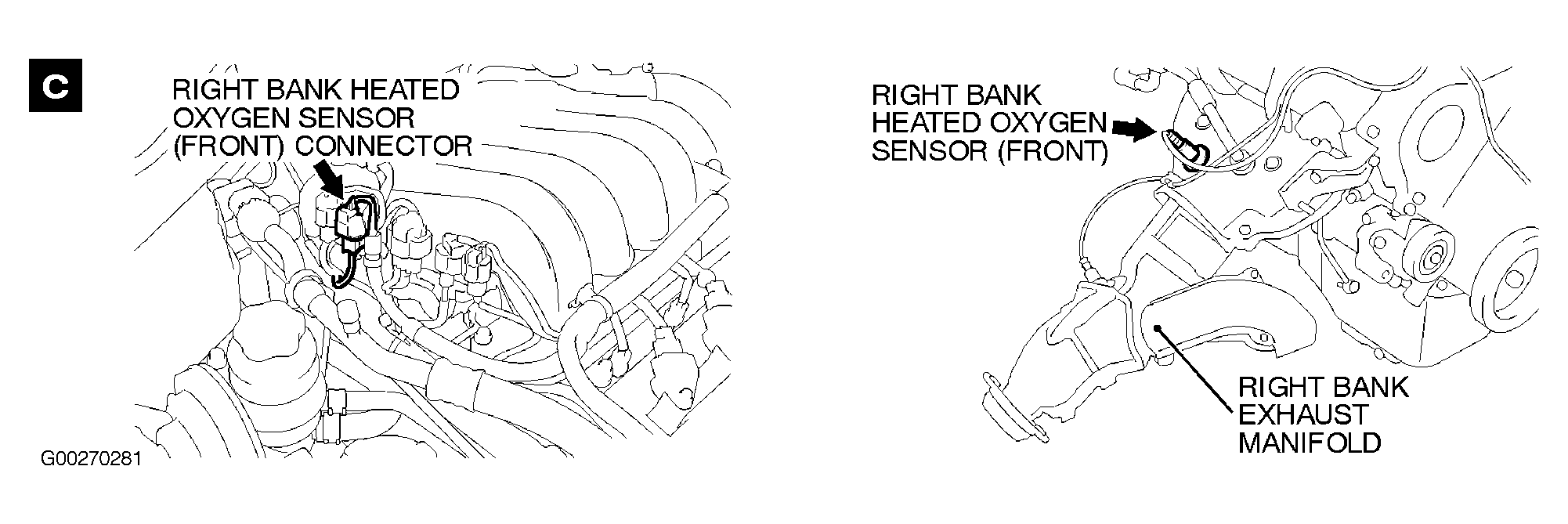

Fig 42: Sensors (3 Of 31)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

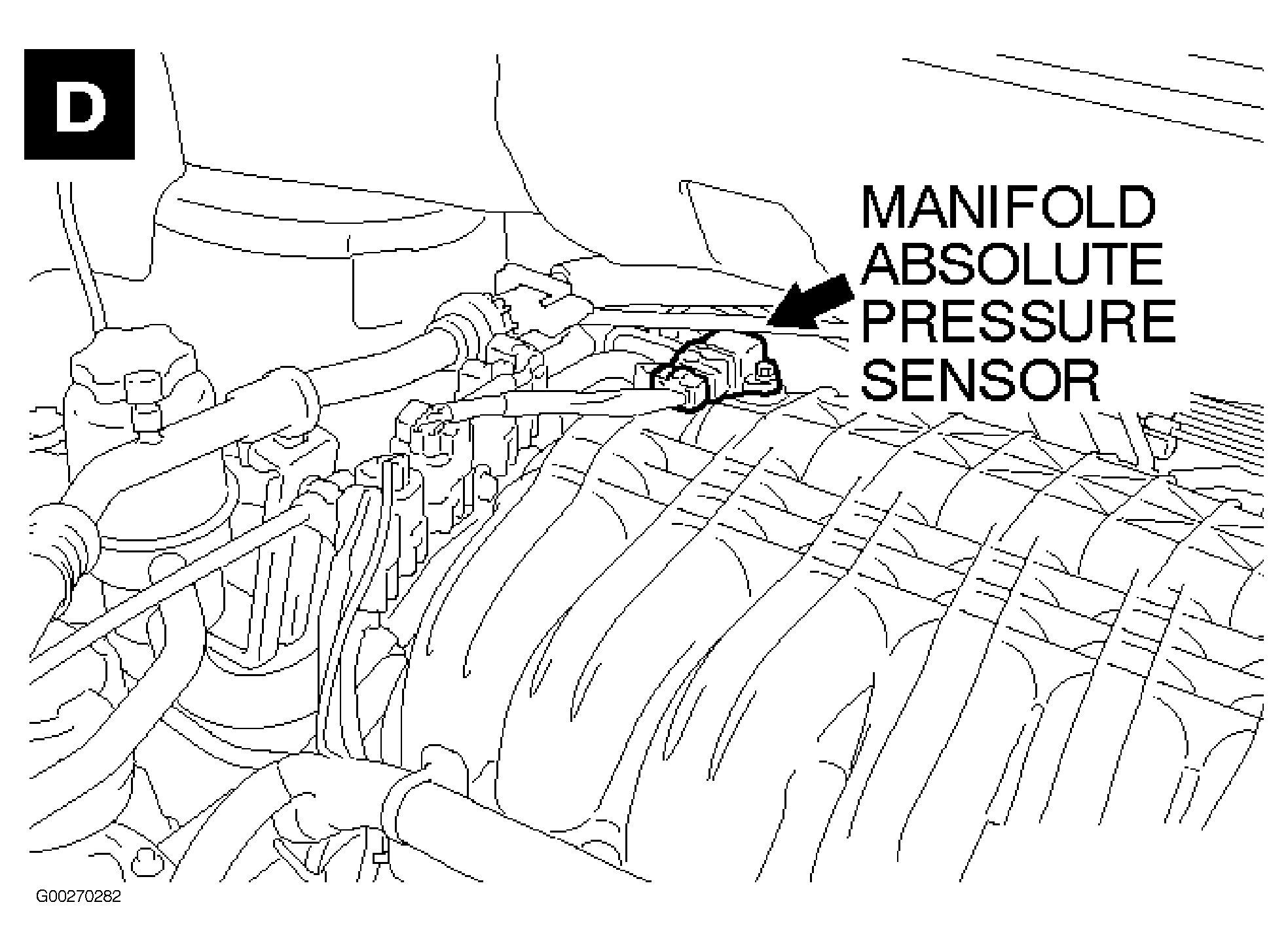

Fig 43: Sensors (4 Of 31)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

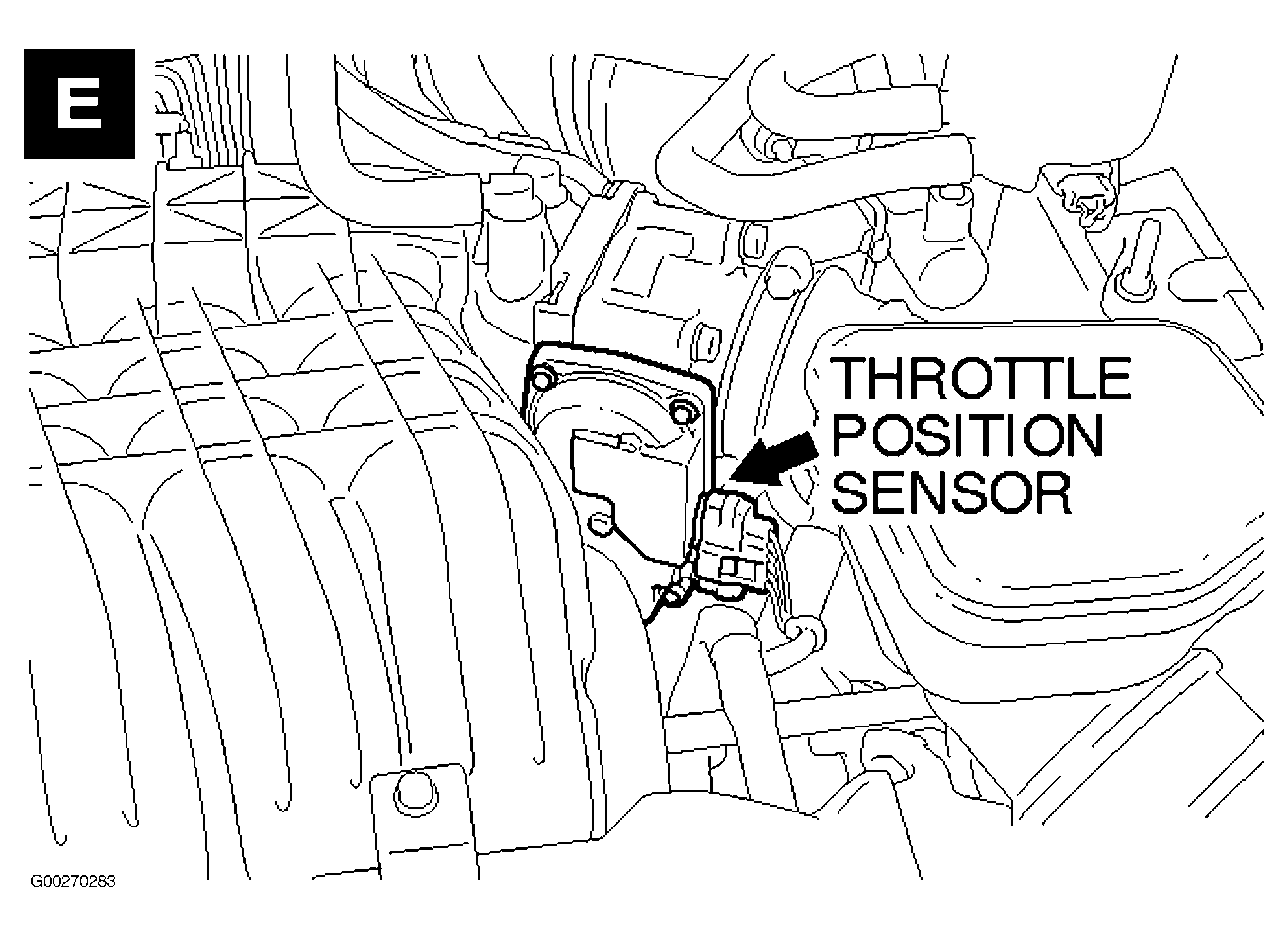

Fig 44: Sensors (5 Of 31)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

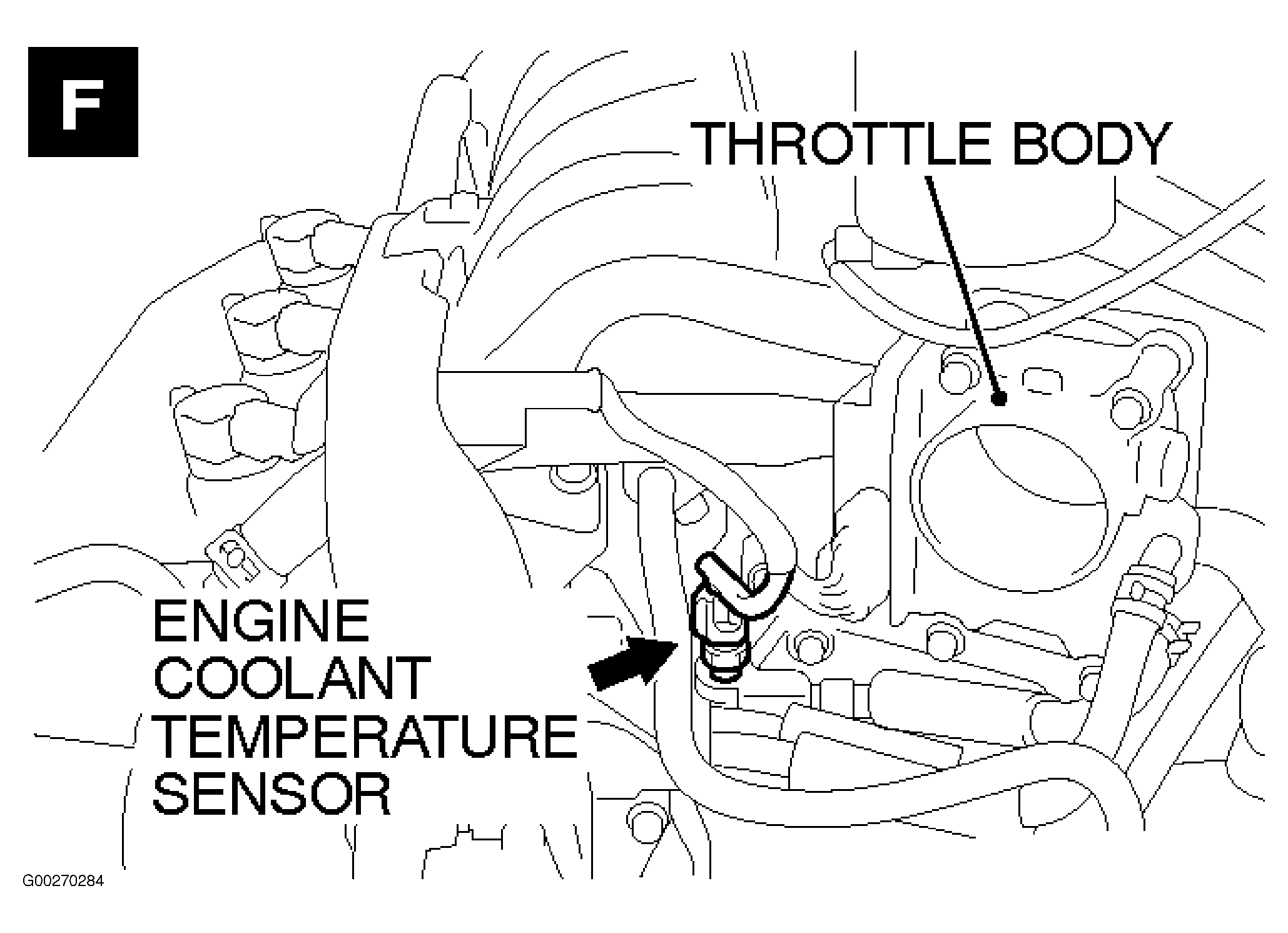

Fig 45: Sensors (6 Of 31)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 46: Sensors (7 Of 31)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

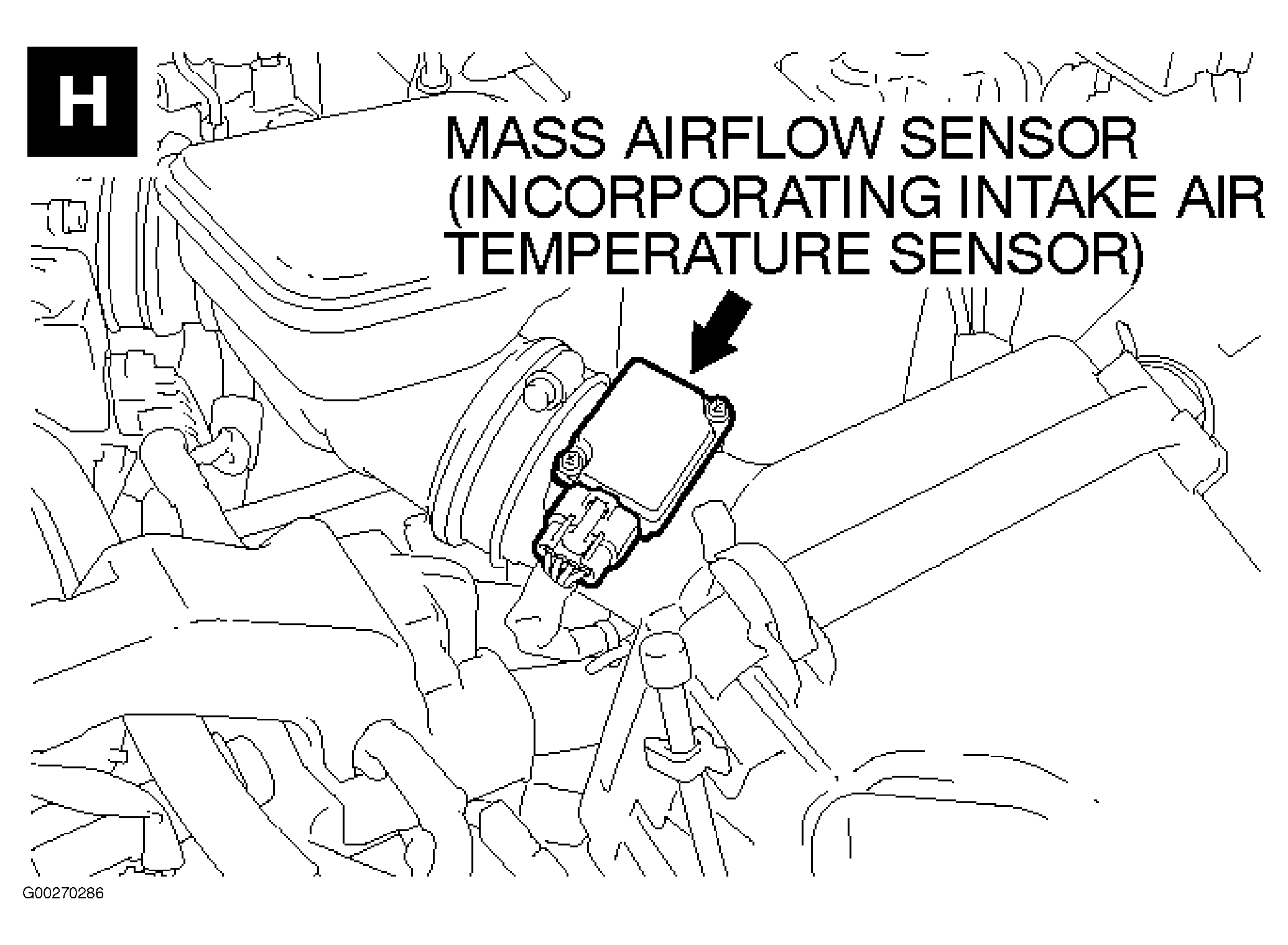

Fig 47: Sensors (8 Of 31)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

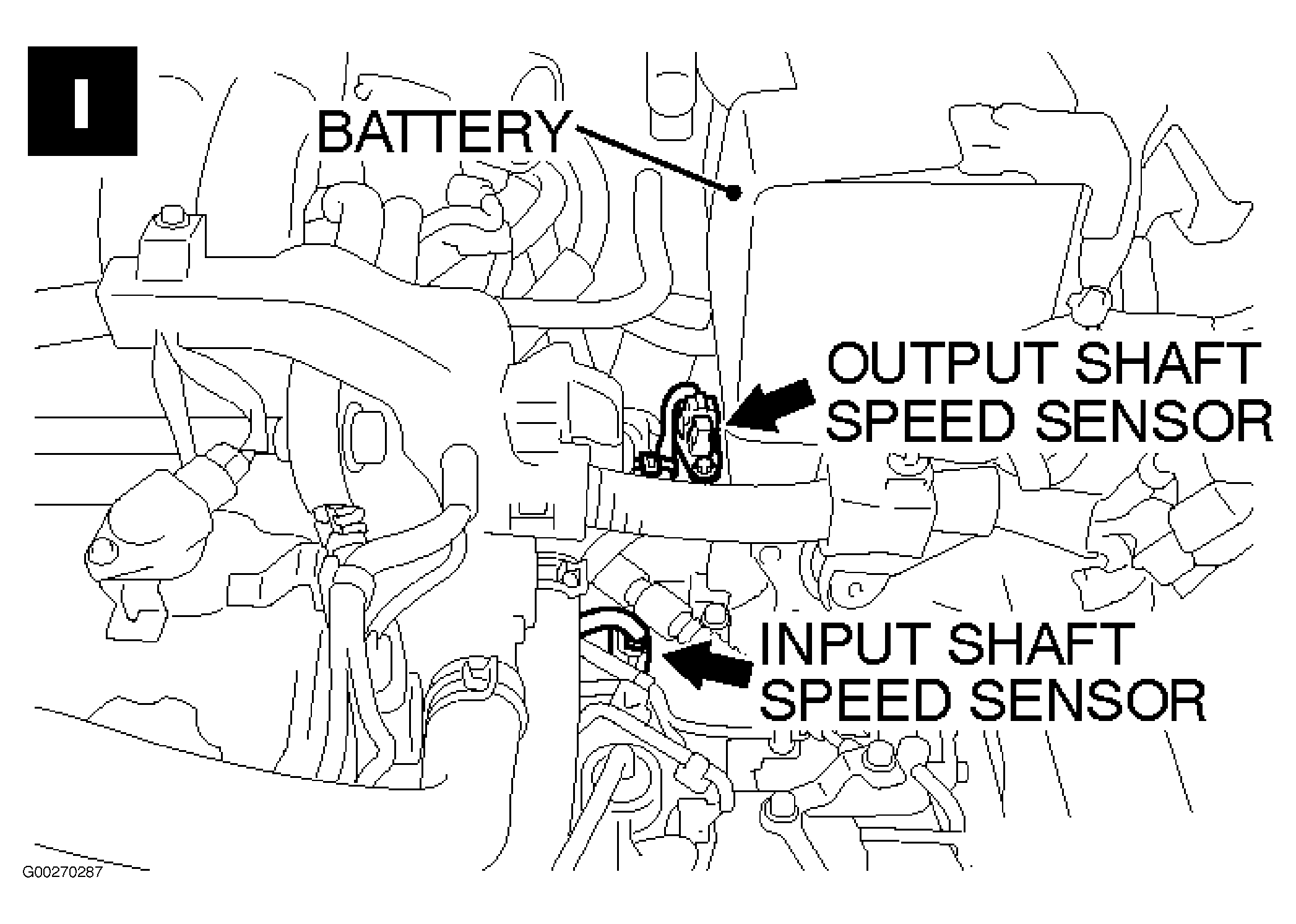

Fig 48: Sensors (9 Of 31)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 49: Sensors (10 Of 31)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 50: Sensors (Up To December 2003) (11 Of 31)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

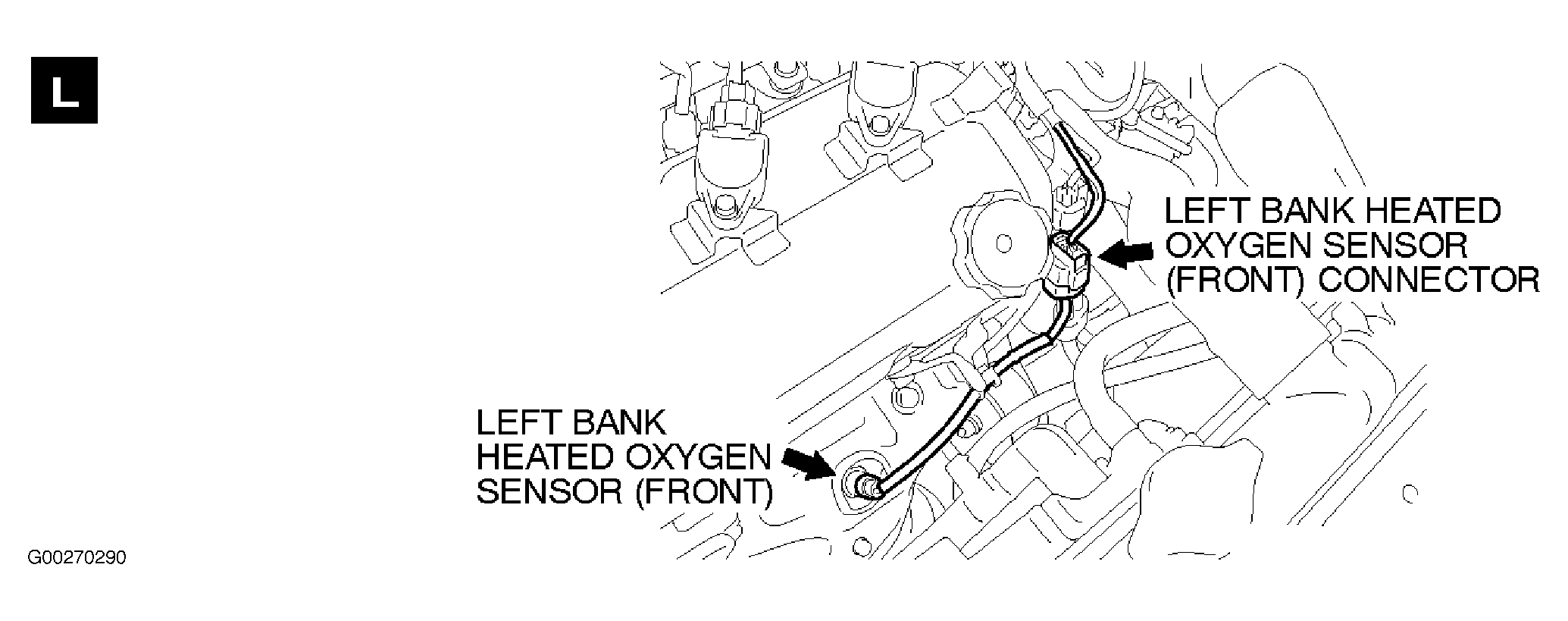

Fig 51: Sensors (From January 2004) (12 Of 31)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

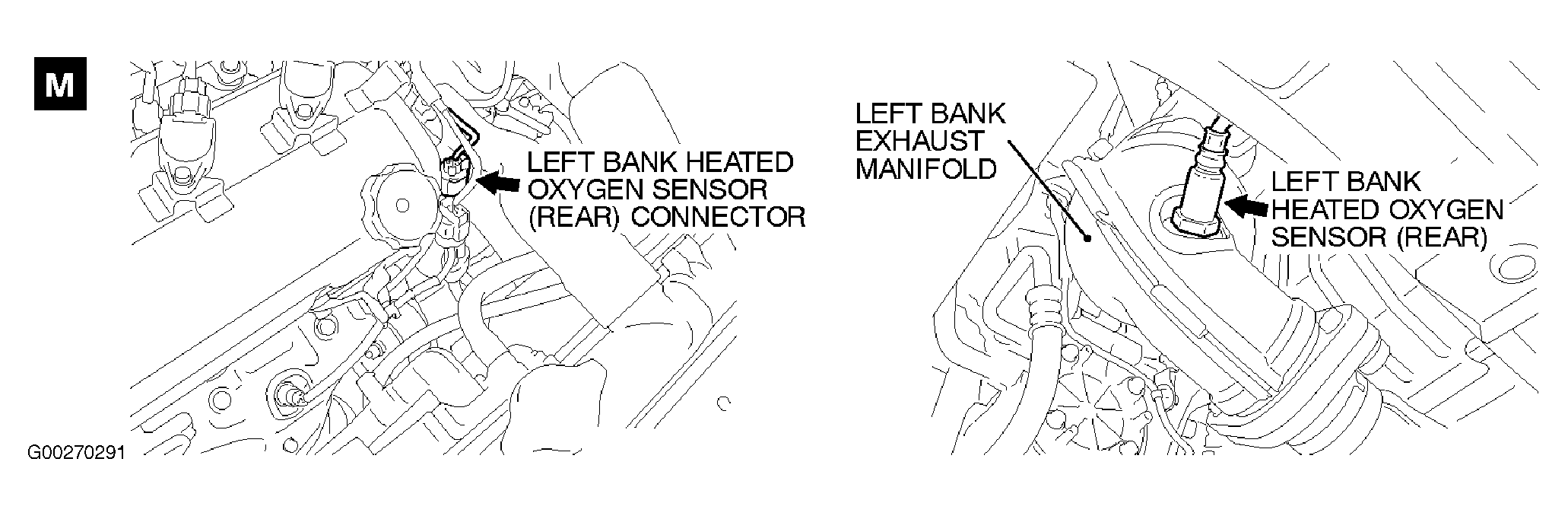

Fig 52: Sensors (13 Of 31)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

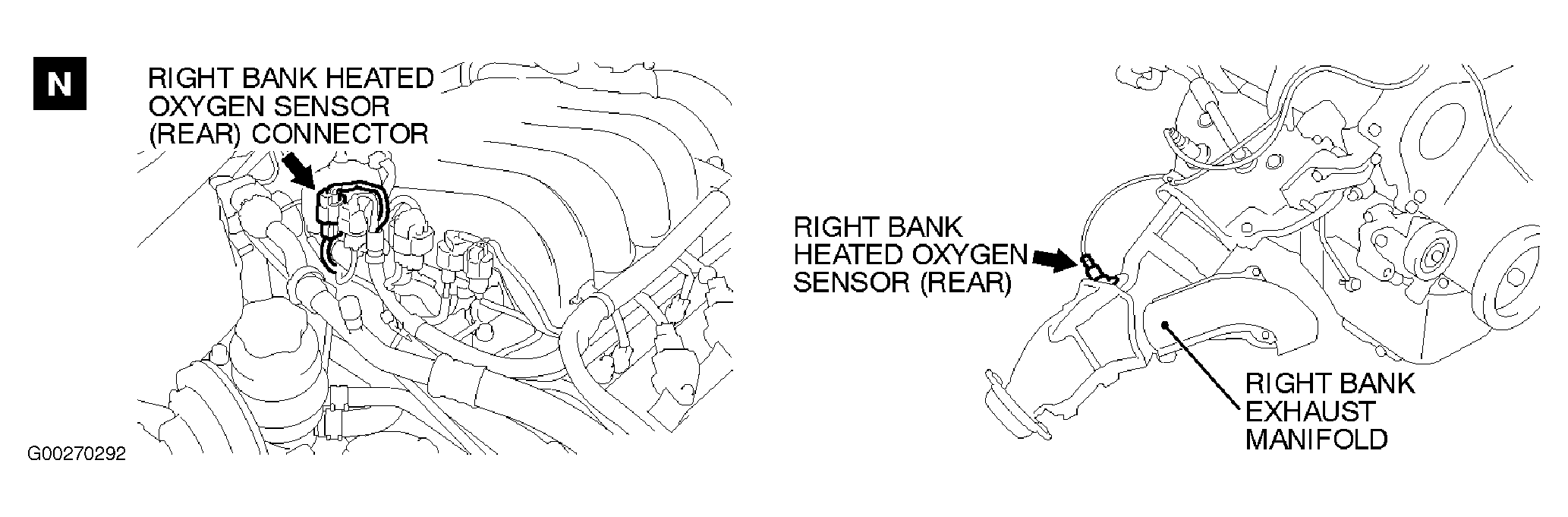

Fig 53: Sensors (14 Of 31)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

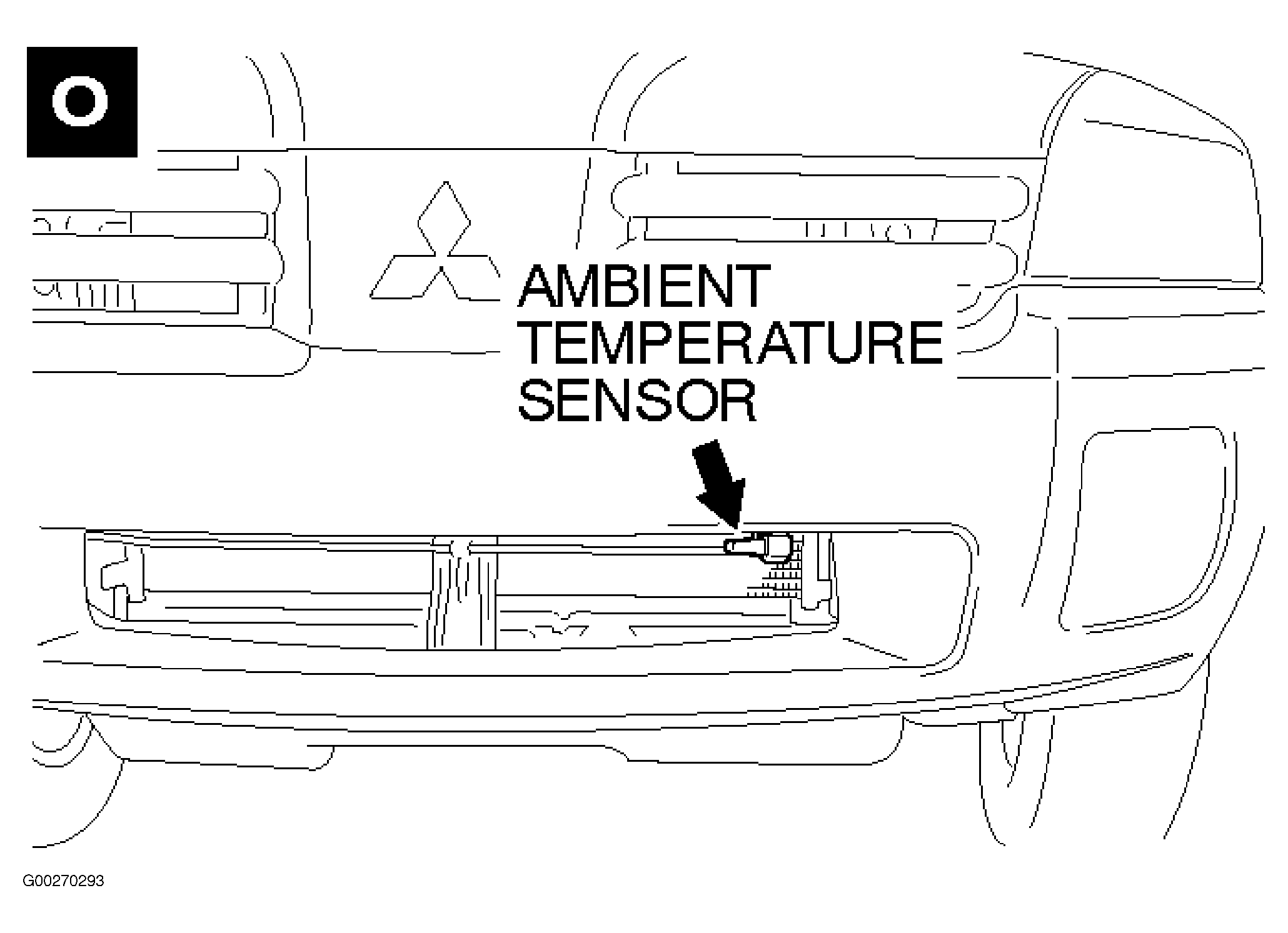

Fig 54: Sensors (15 Of 31)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 55: Sensors (16 Of 31)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 56: Sensors (17 Of 31)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

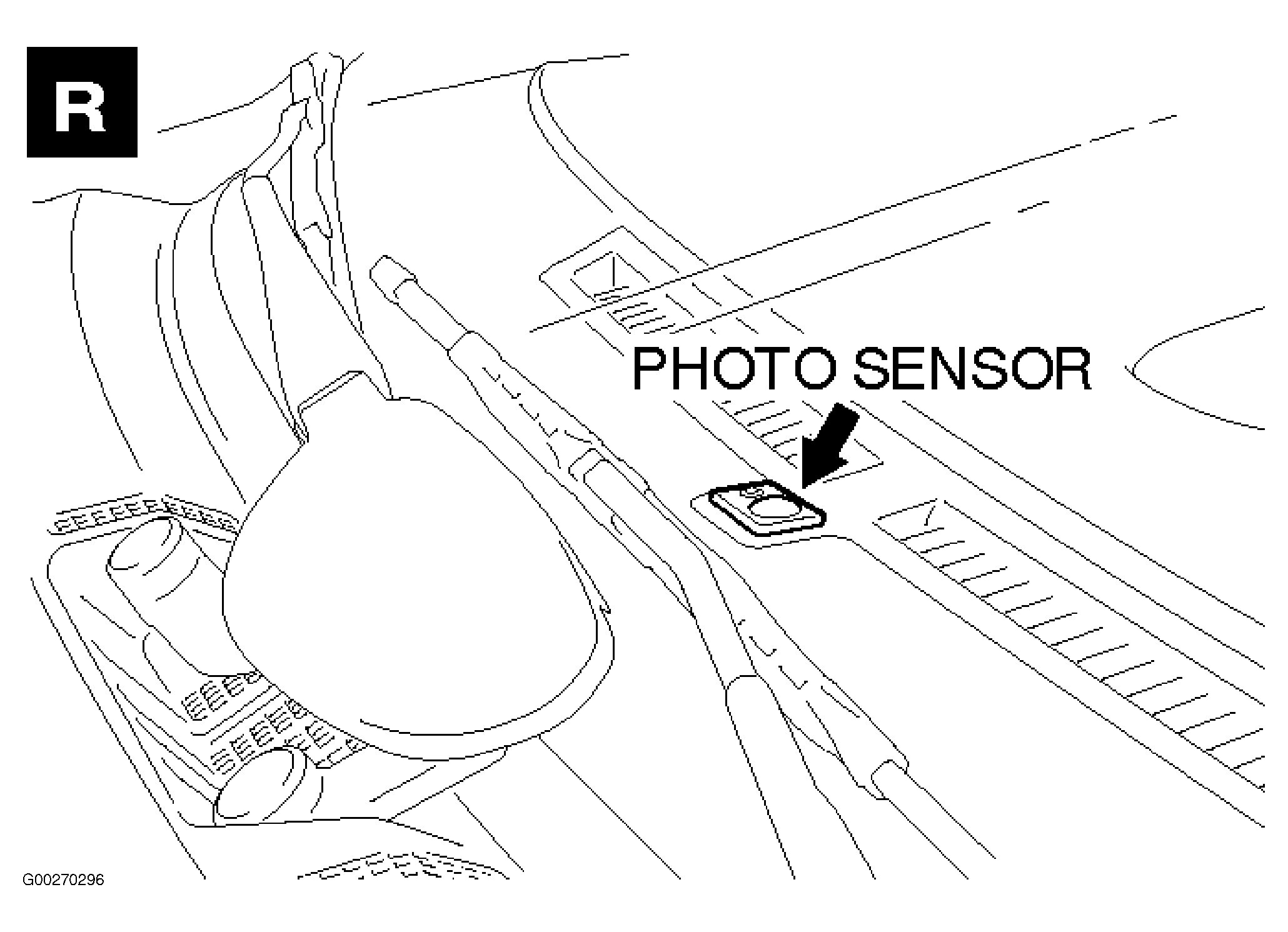

Fig 57: Sensors (18 Of 31)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 58: Sensors (19 Of 31)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 59: Sensors (20 Of 31)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

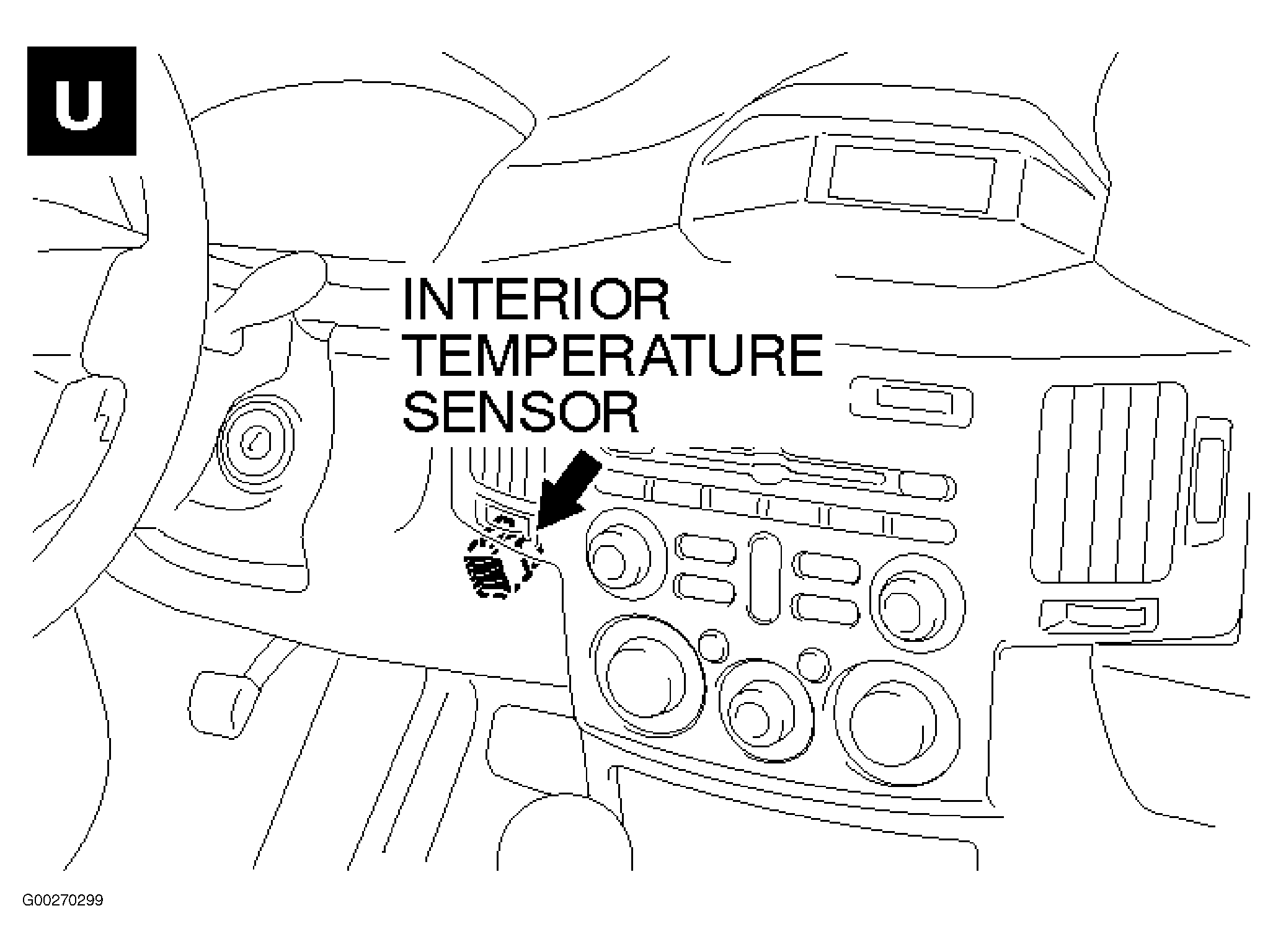

Fig 60: Sensors (21 Of 31)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

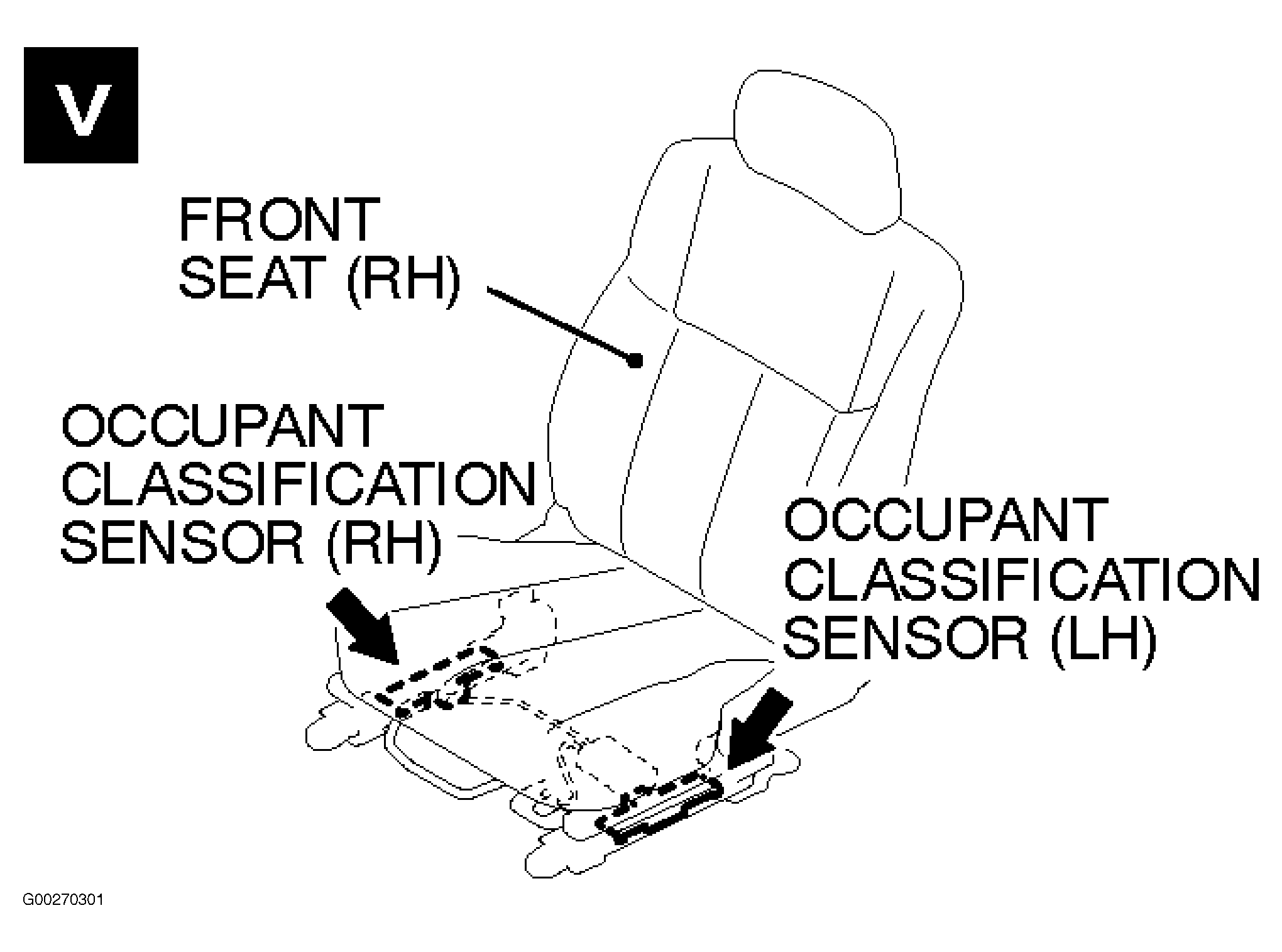

Fig 61: Sensors (22 Of 31)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

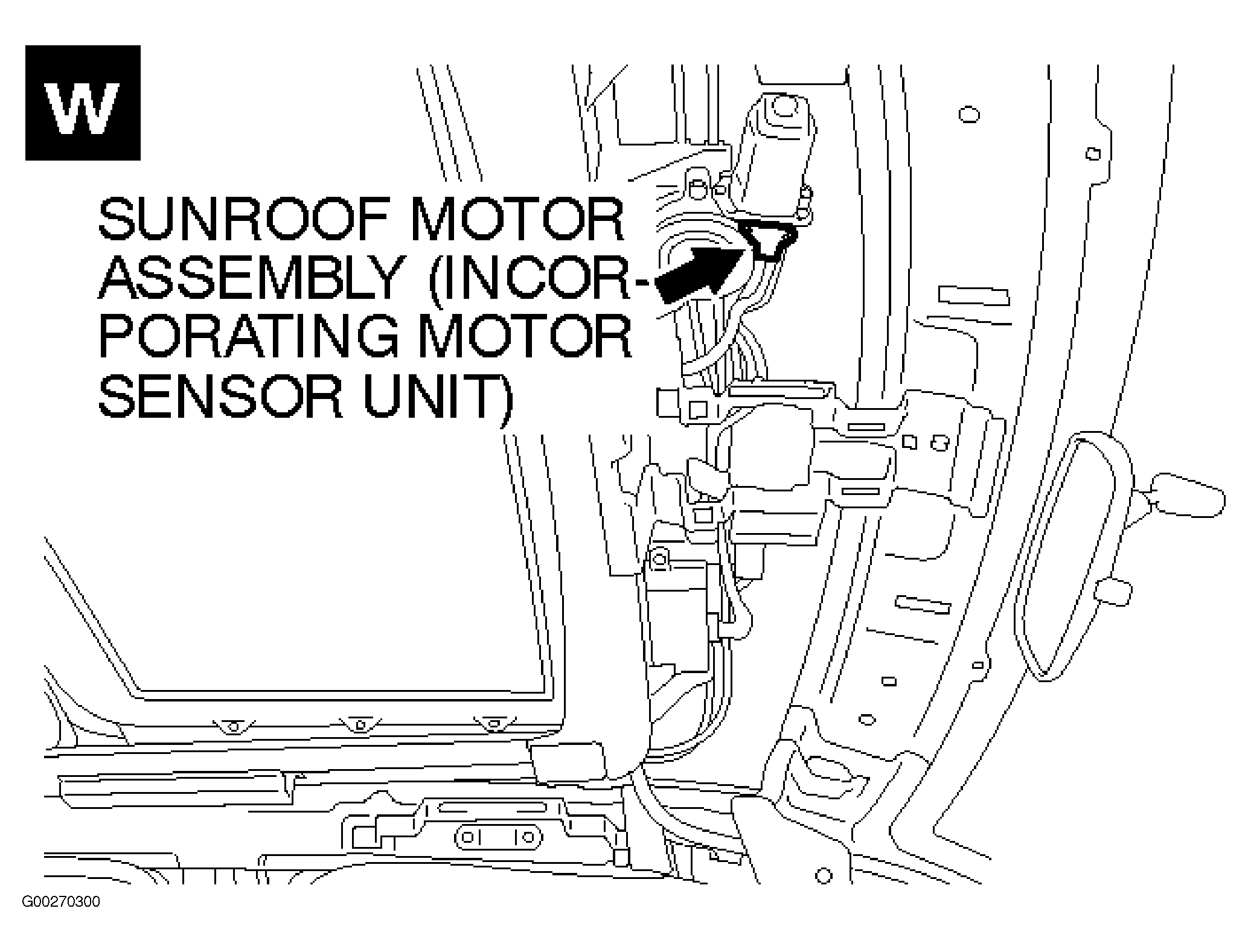

Fig 62: Sensors (23 Of 31)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 63: Sensors (24 Of 31)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

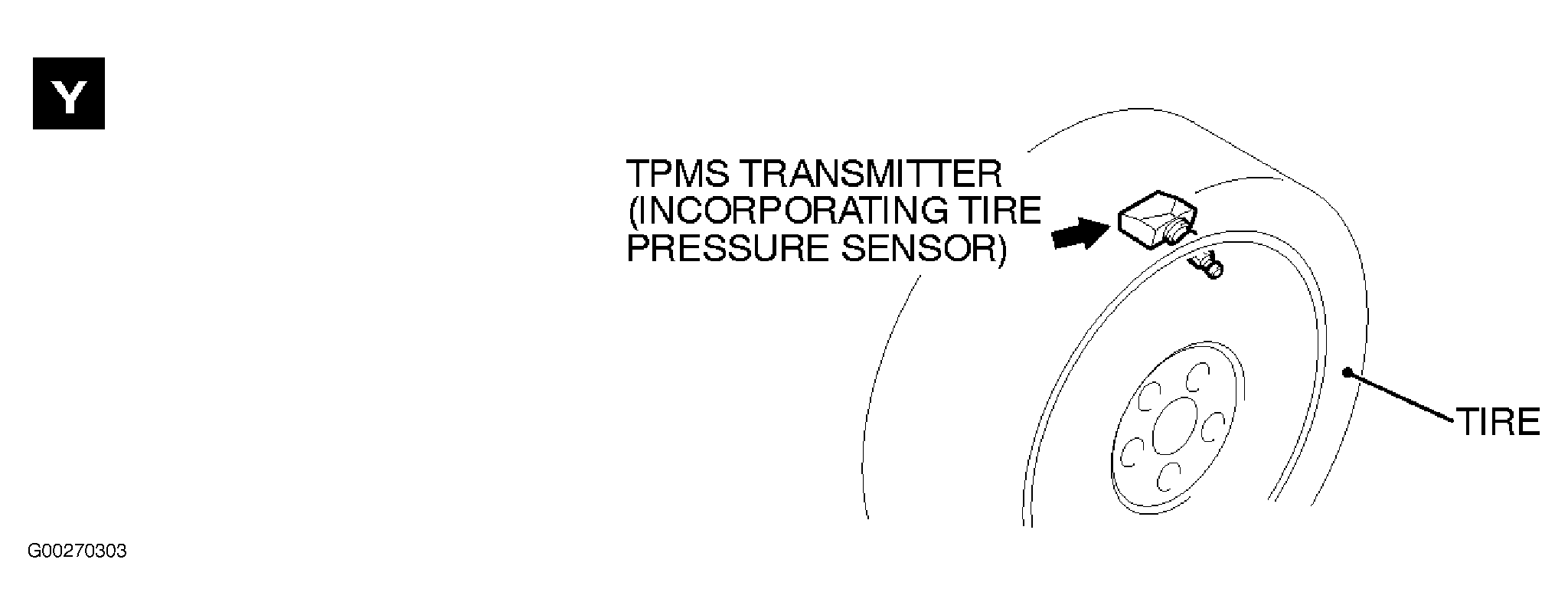

Fig 64: Sensors (25 Of 31)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

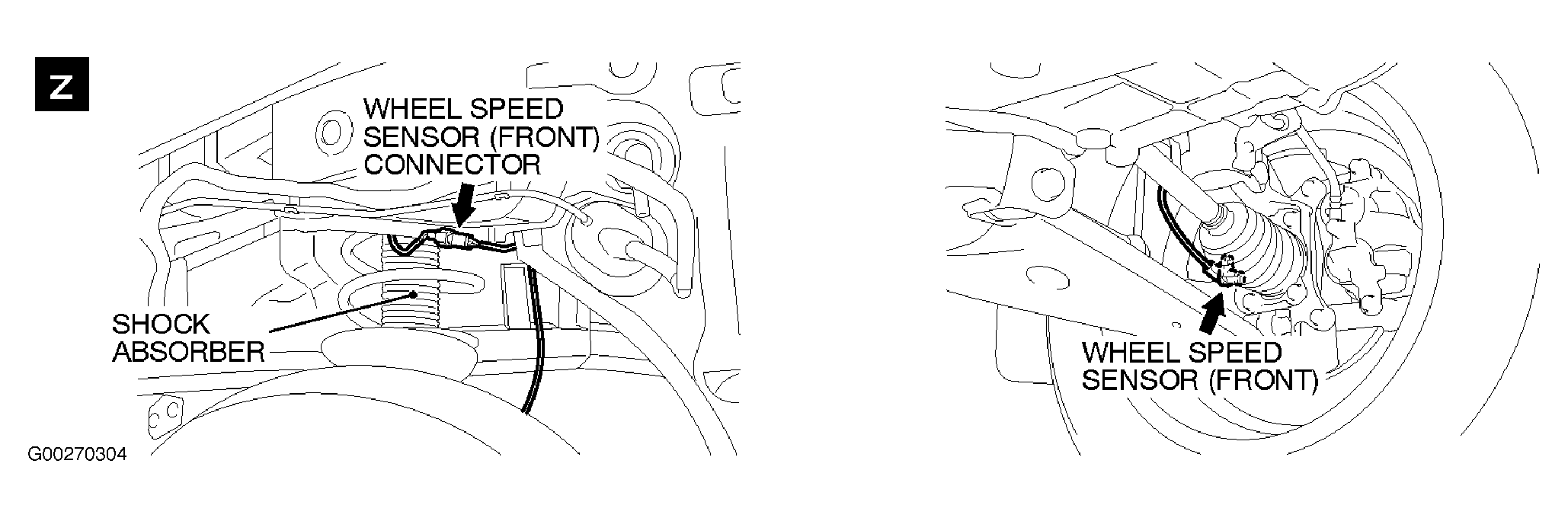

Fig 65: Sensors (26 Of 31)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 66: Sensors (27 Of 31)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

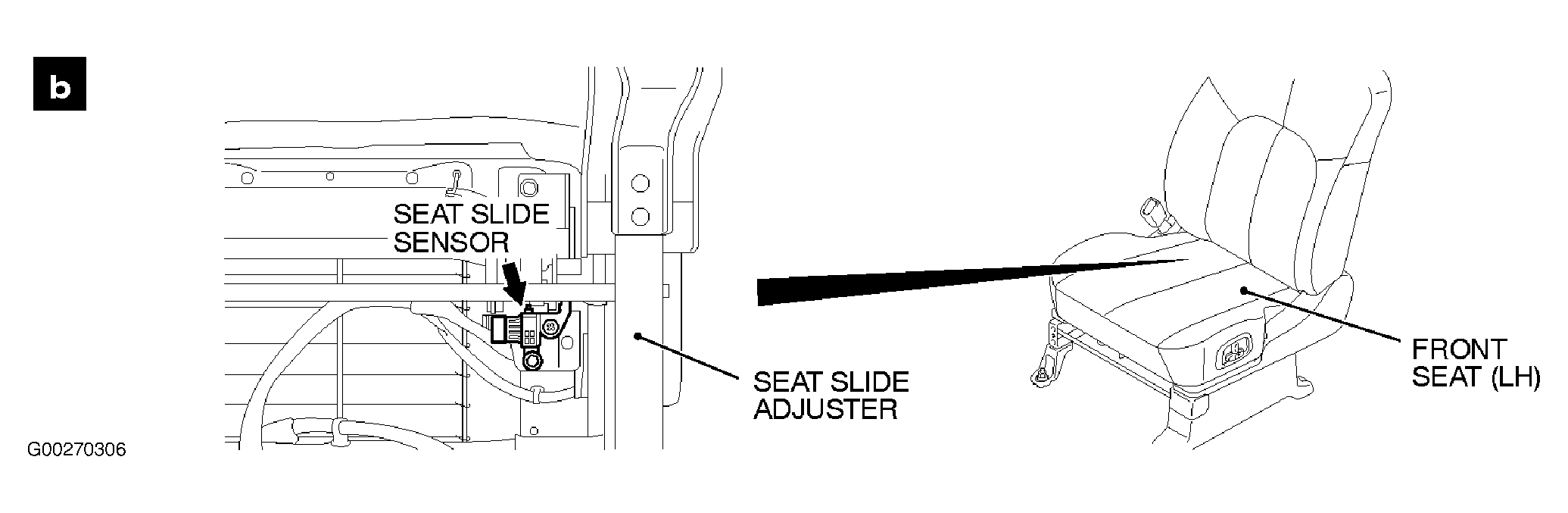

Fig 67: Sensors (28 Of 31)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 68: Sensors (29 Of 31)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

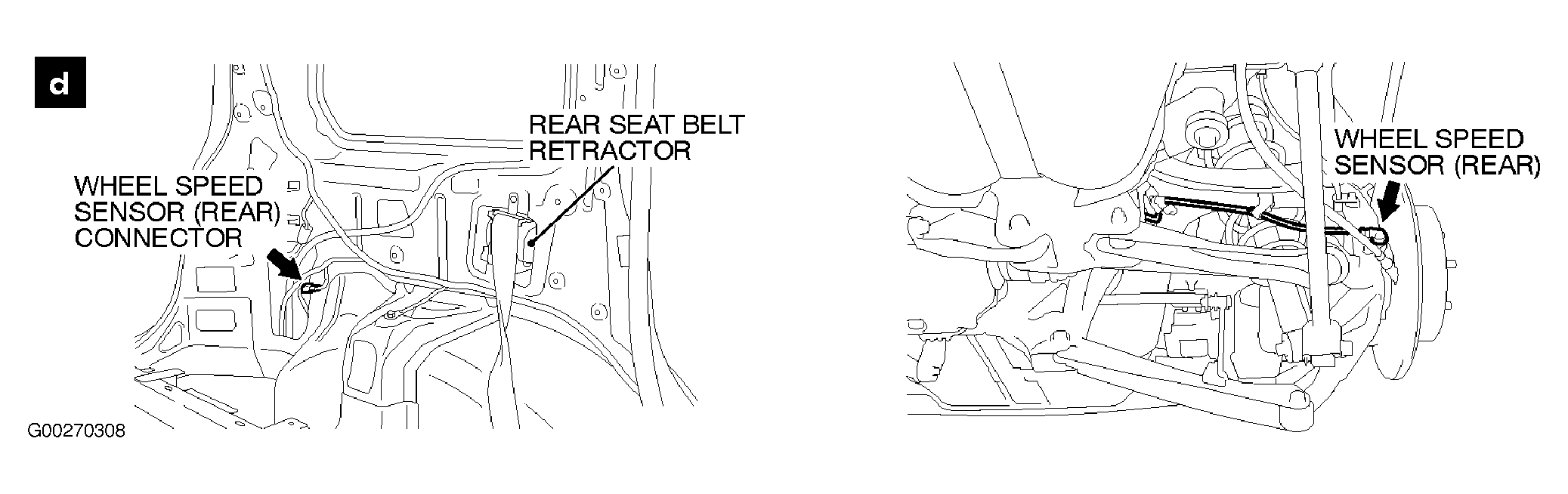

Fig 69: Sensors (30 Of 31)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

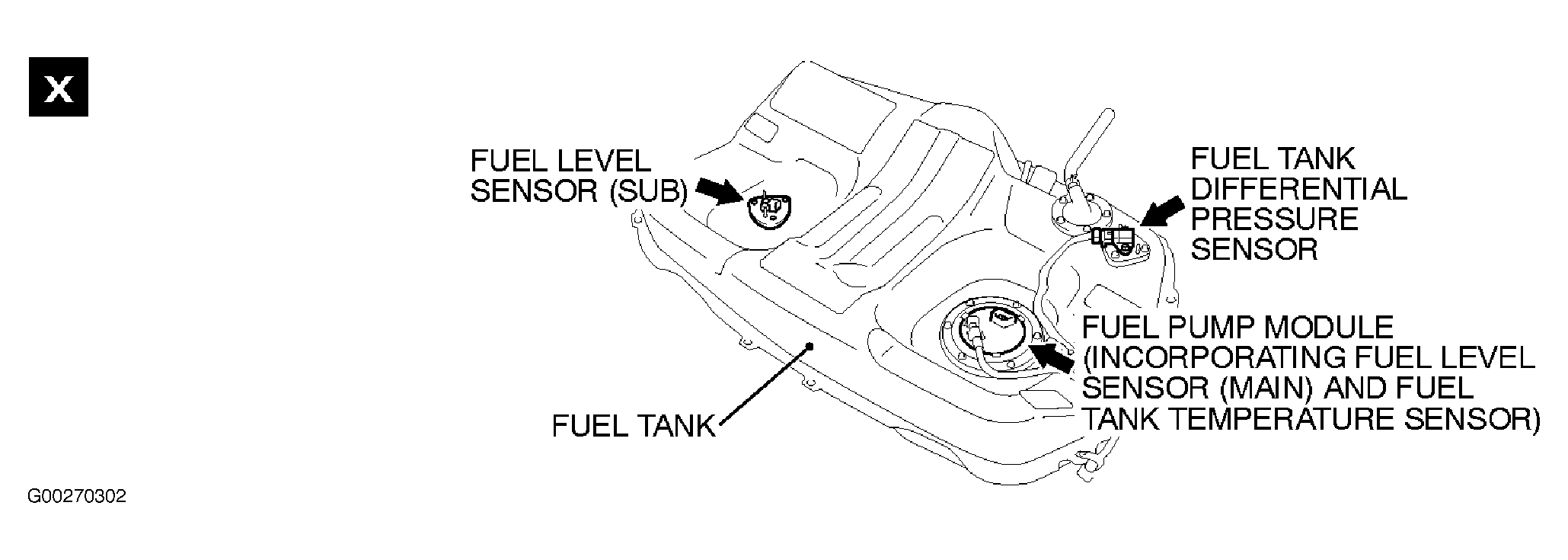

Fig 70: Sensors (31 Of 31)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

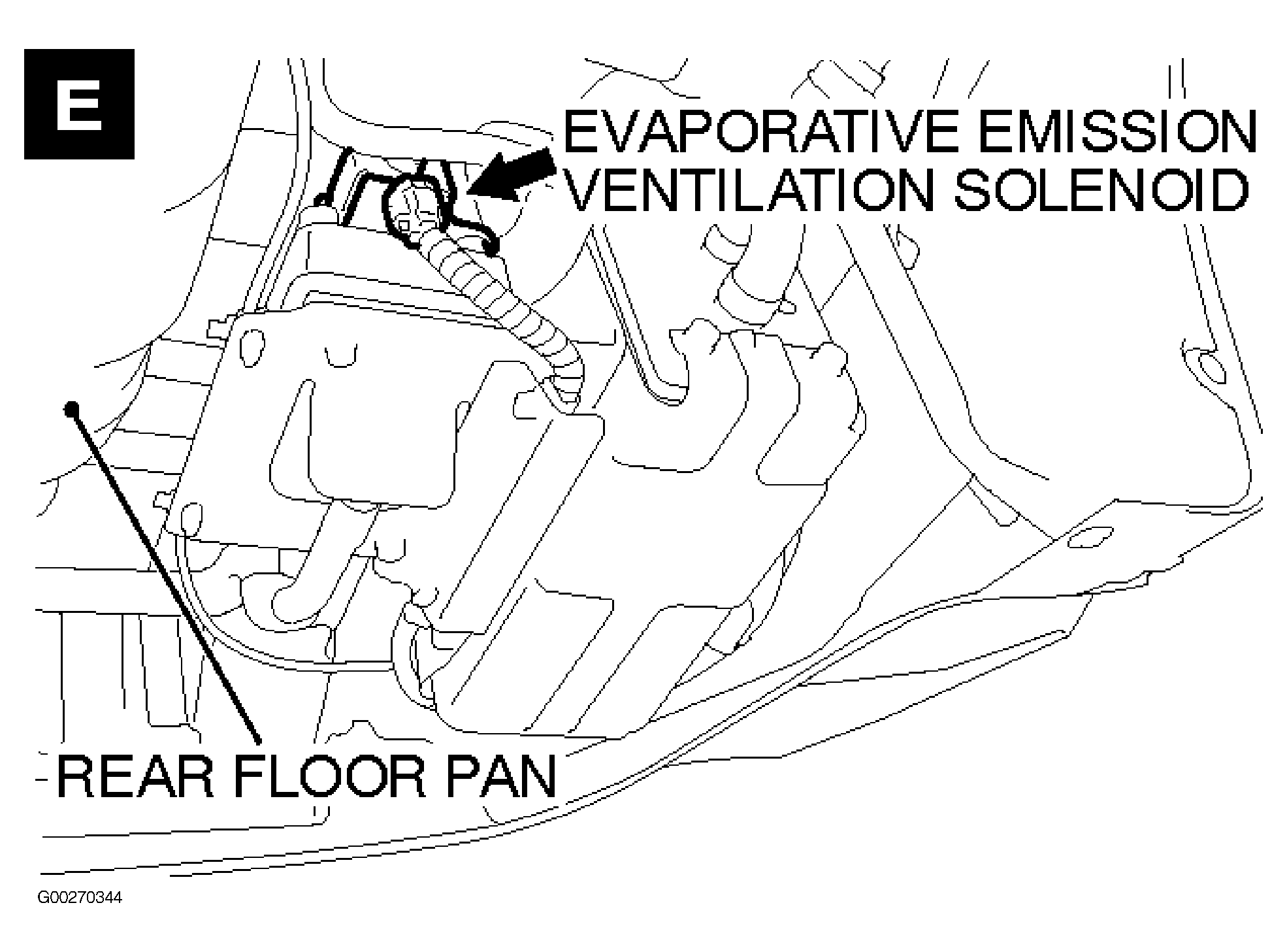

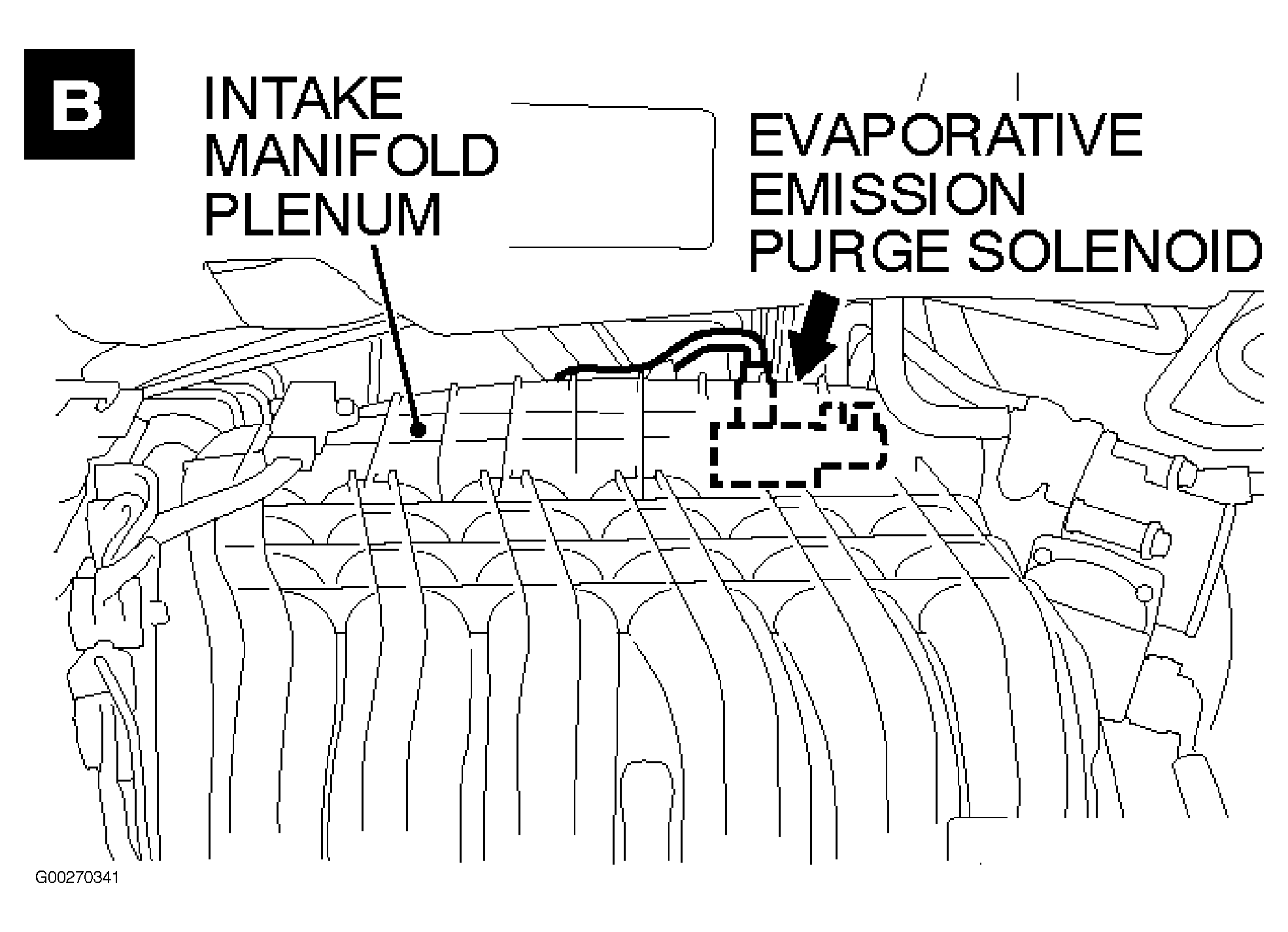

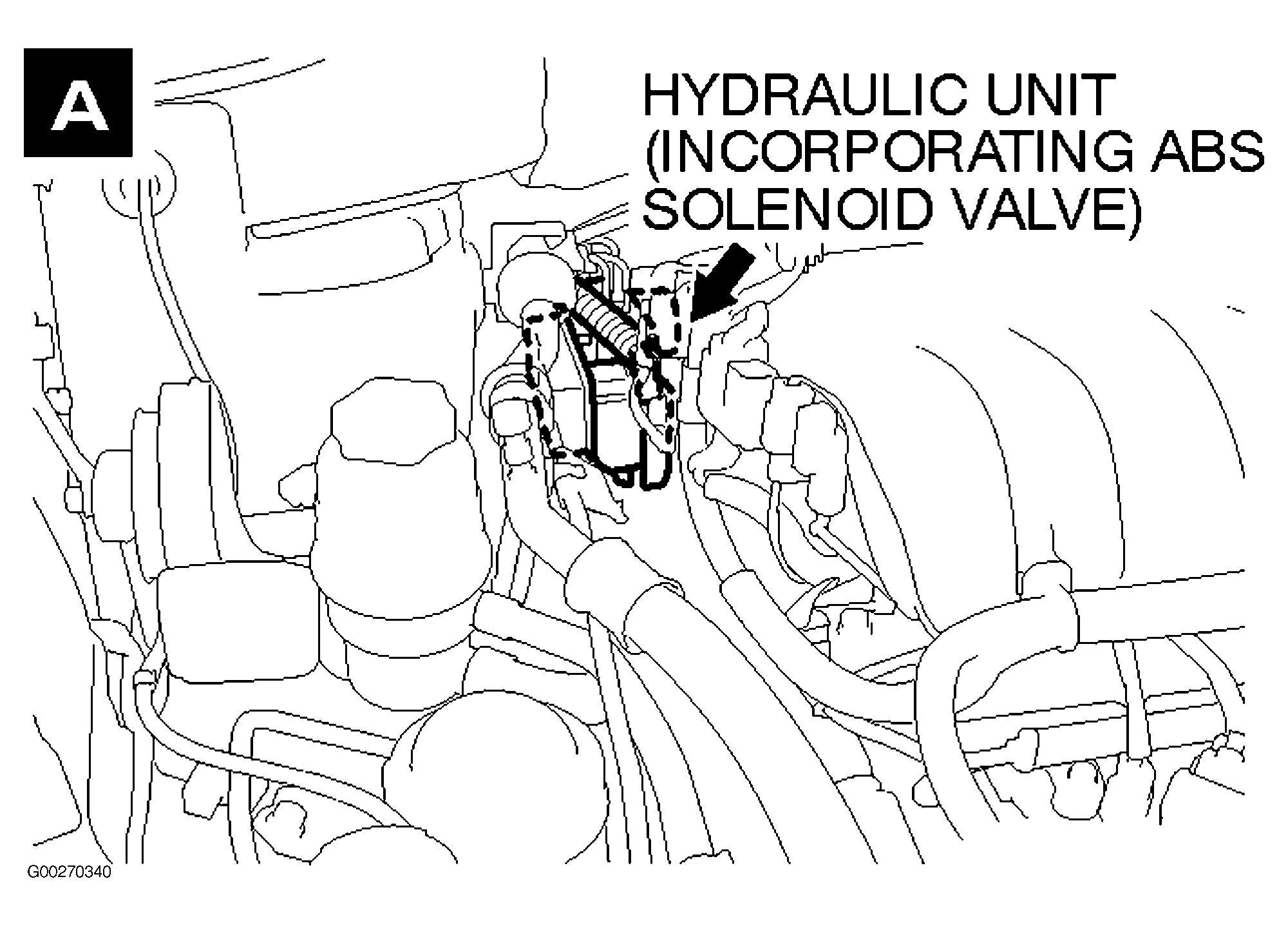

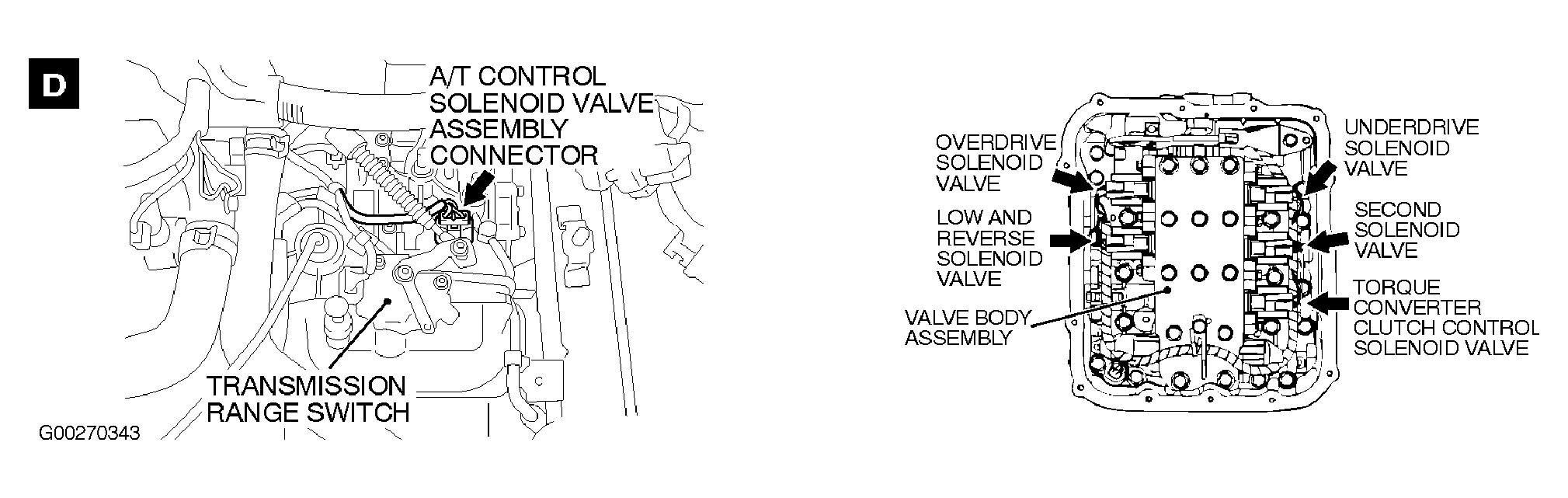

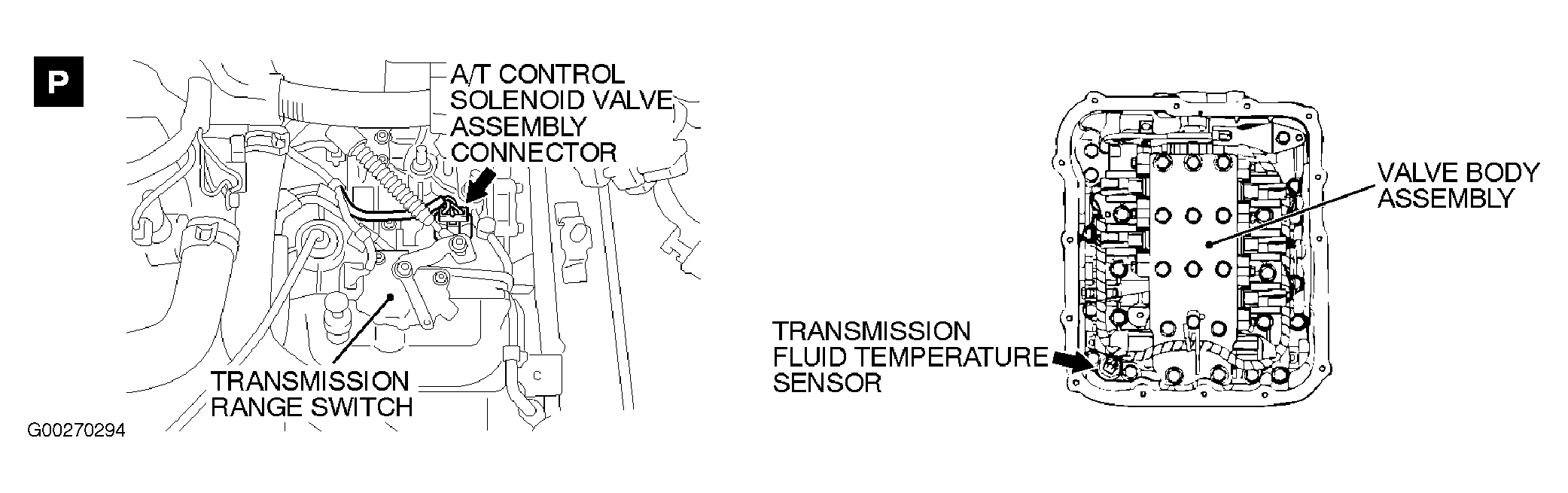

Fig 71: Solenoids & Solenoid Valves (1 Of 5)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 72: Solenoids & Solenoid Valves (2 Of 5)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 73: Solenoids & Solenoid Valves (3 Of 5)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 74: Solenoids & Solenoid Valves (4 Of 5)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 75: Solenoids & Solenoid Valves (5 Of 5)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

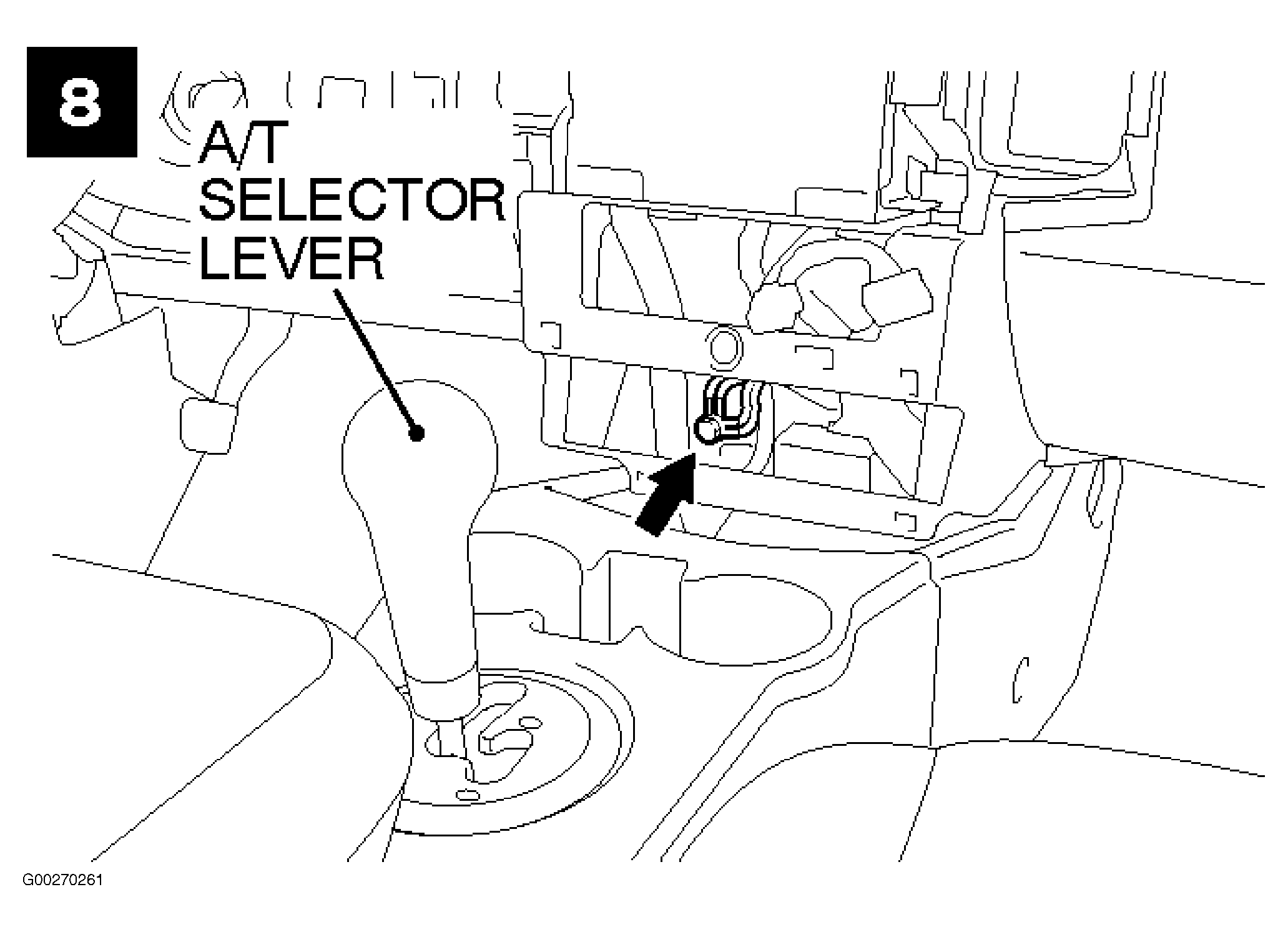

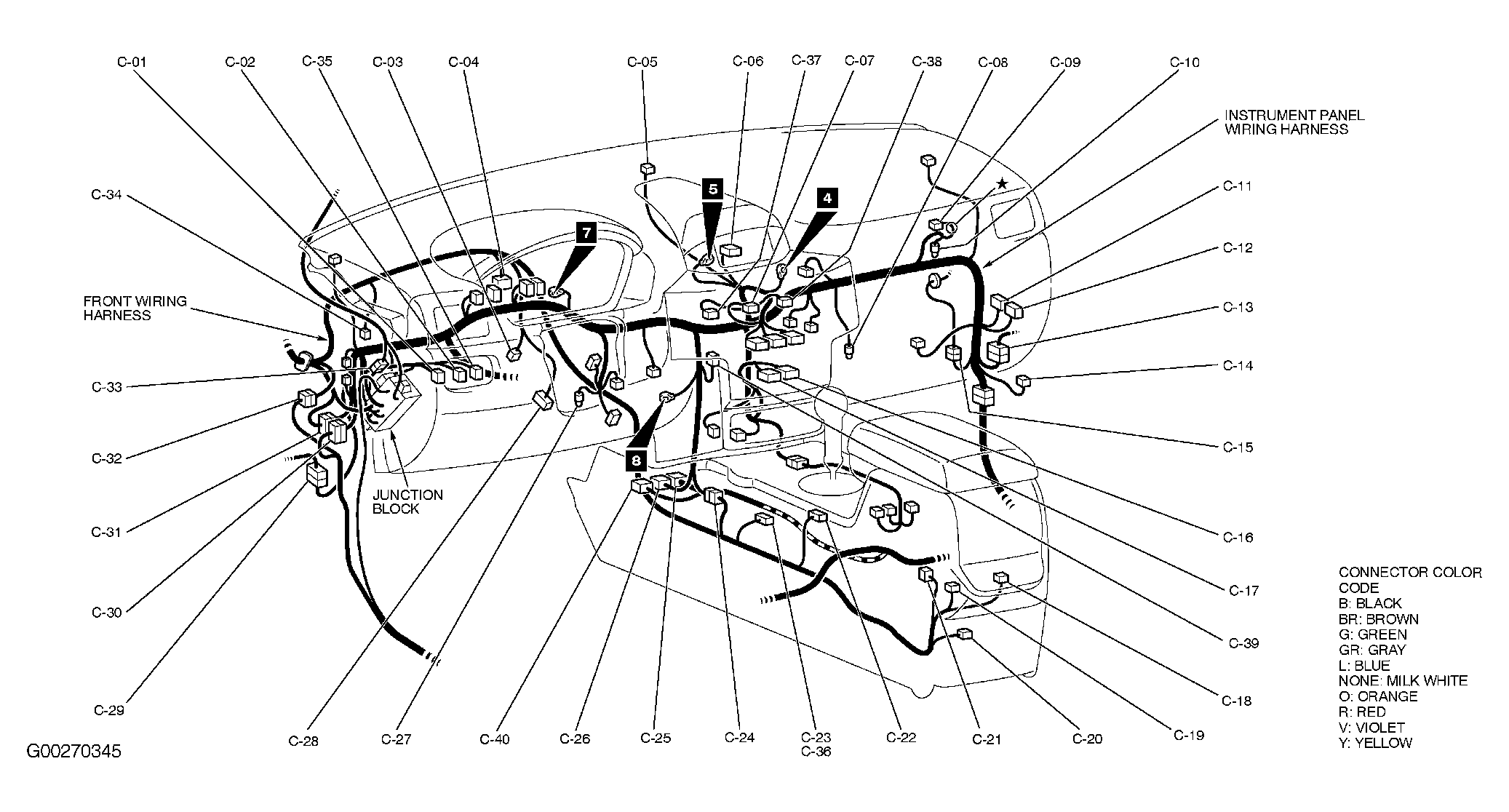

Fig 76: Dash
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 77: Doors
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

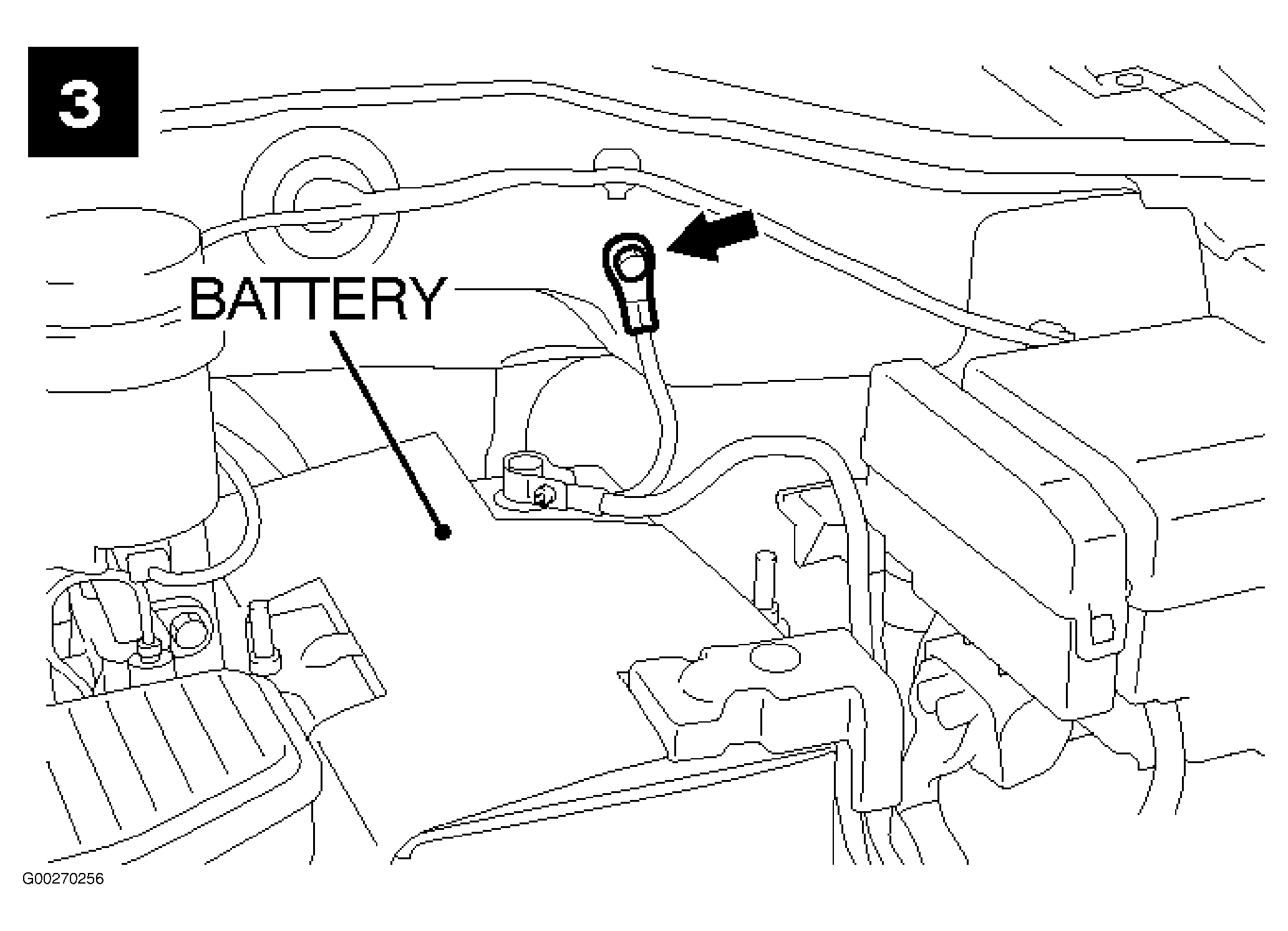

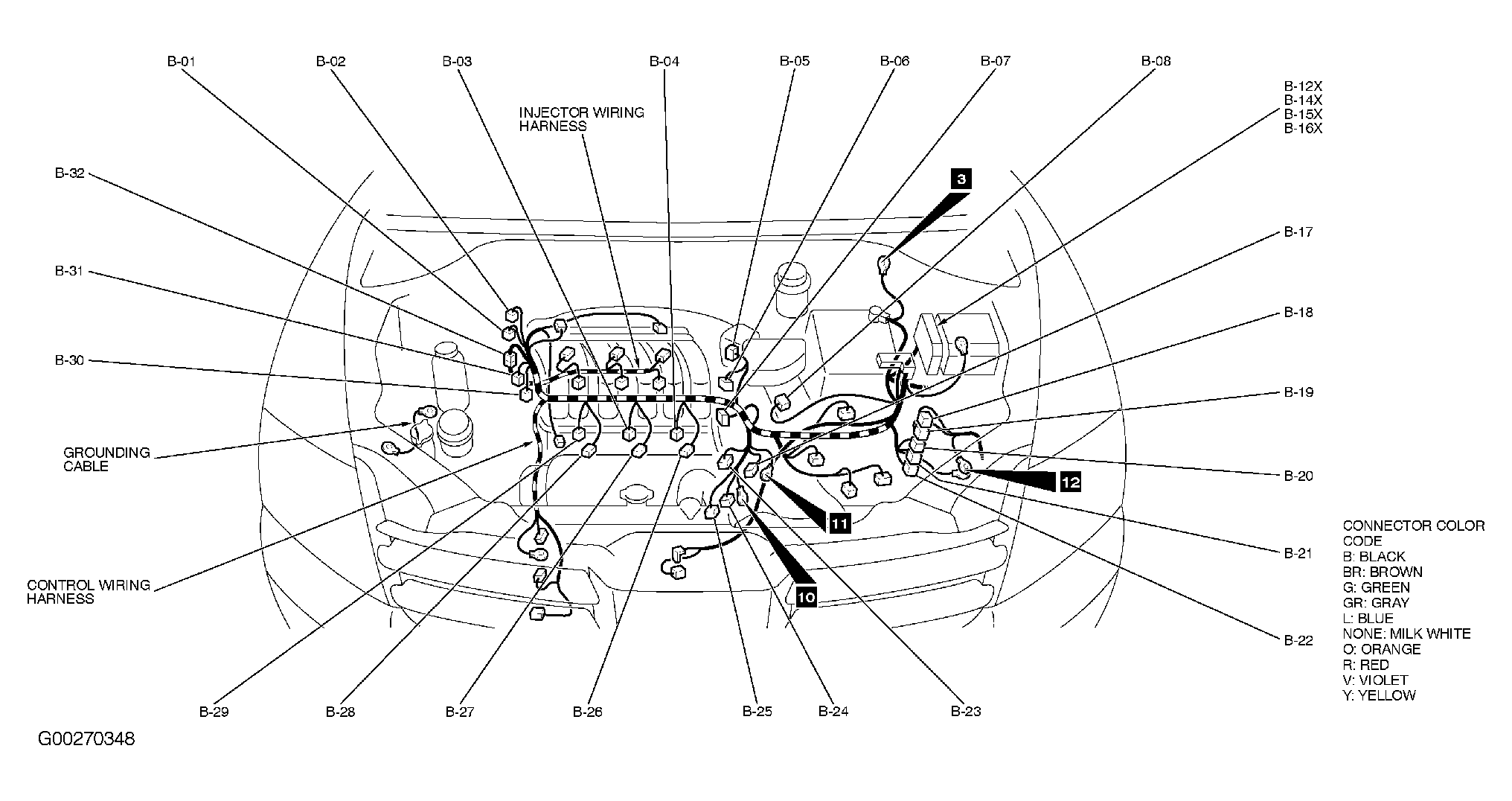

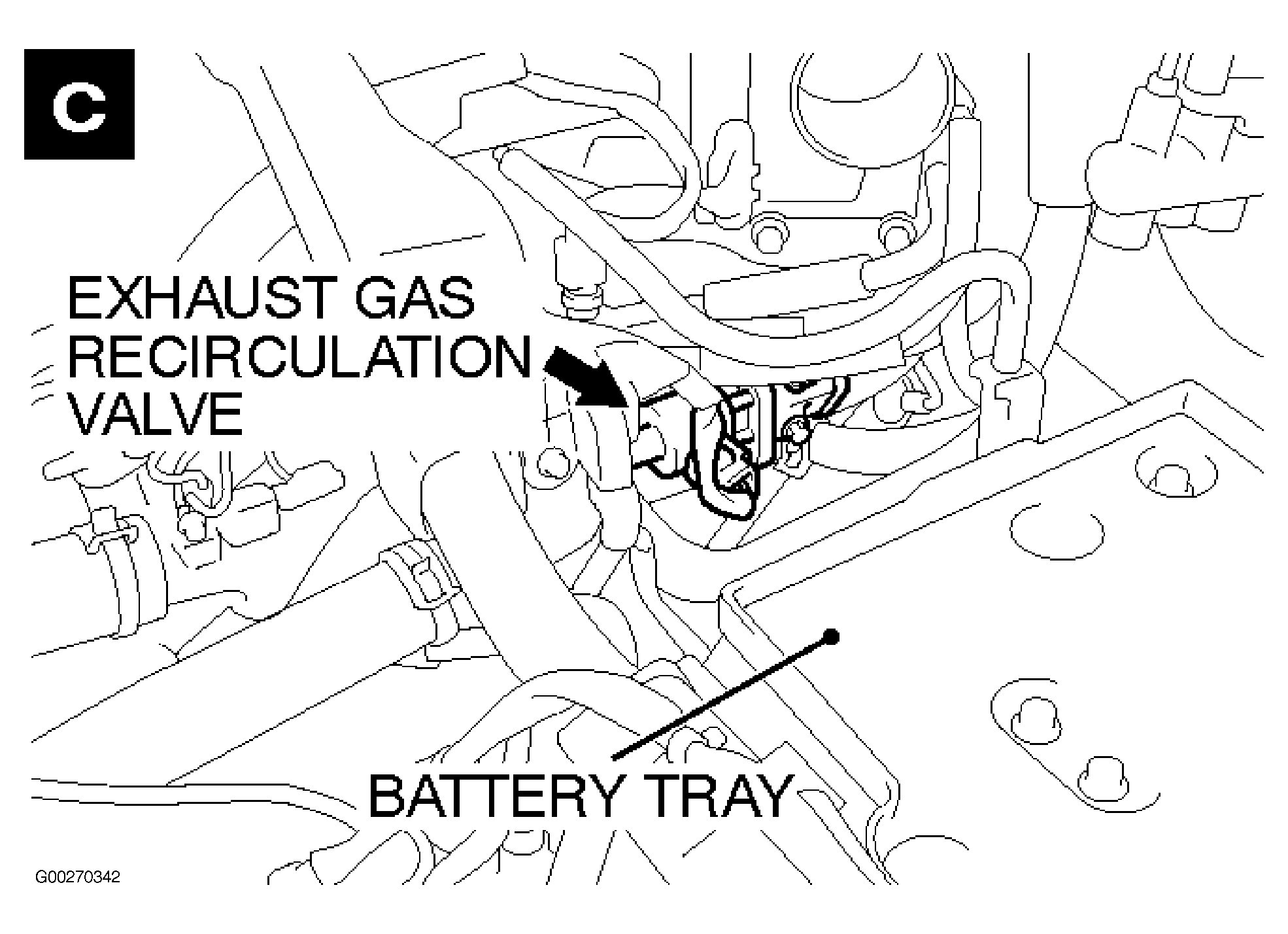

Fig 78: Engine & Transaxle
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

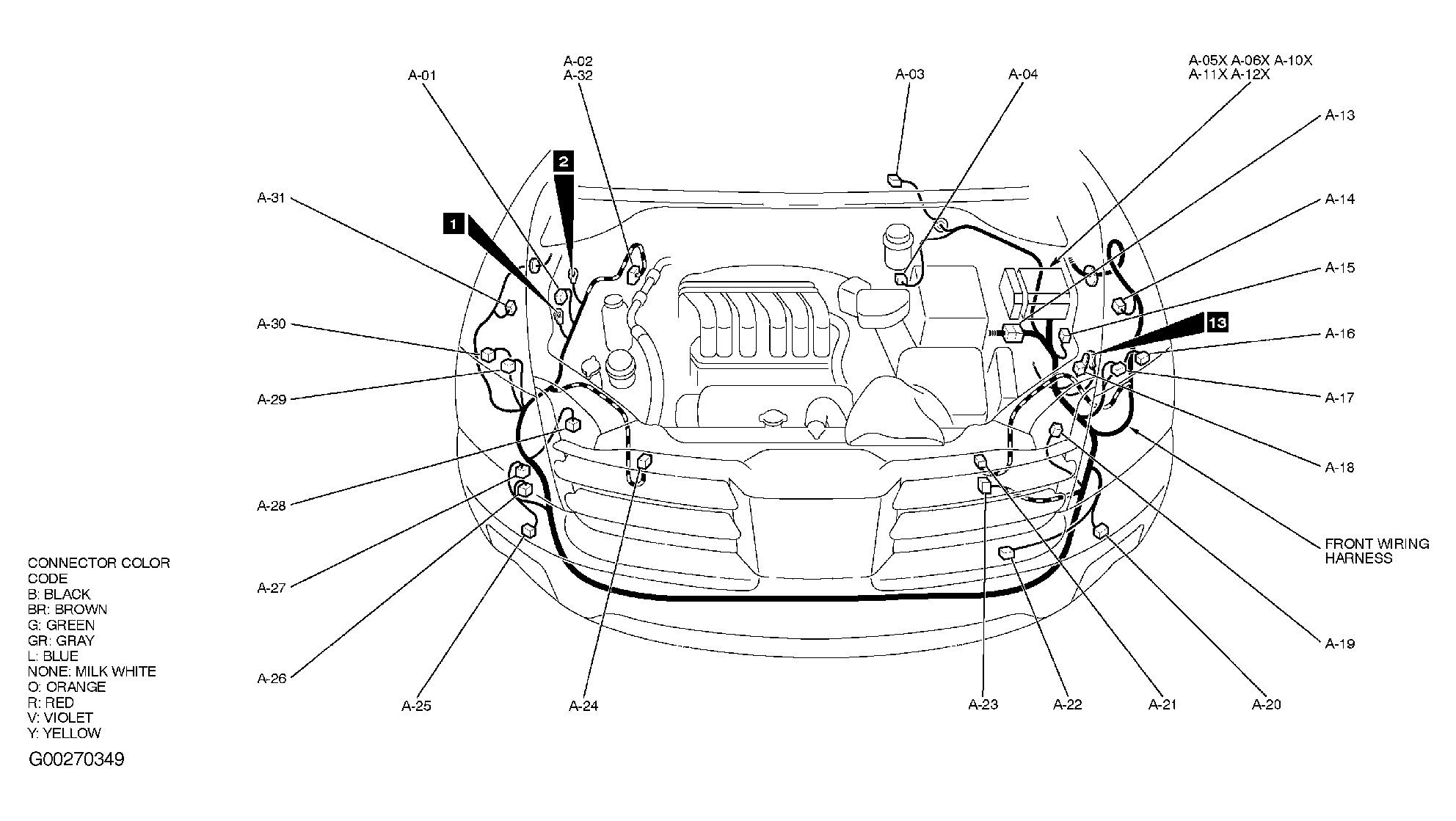

Fig 79: Engine Compartment
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

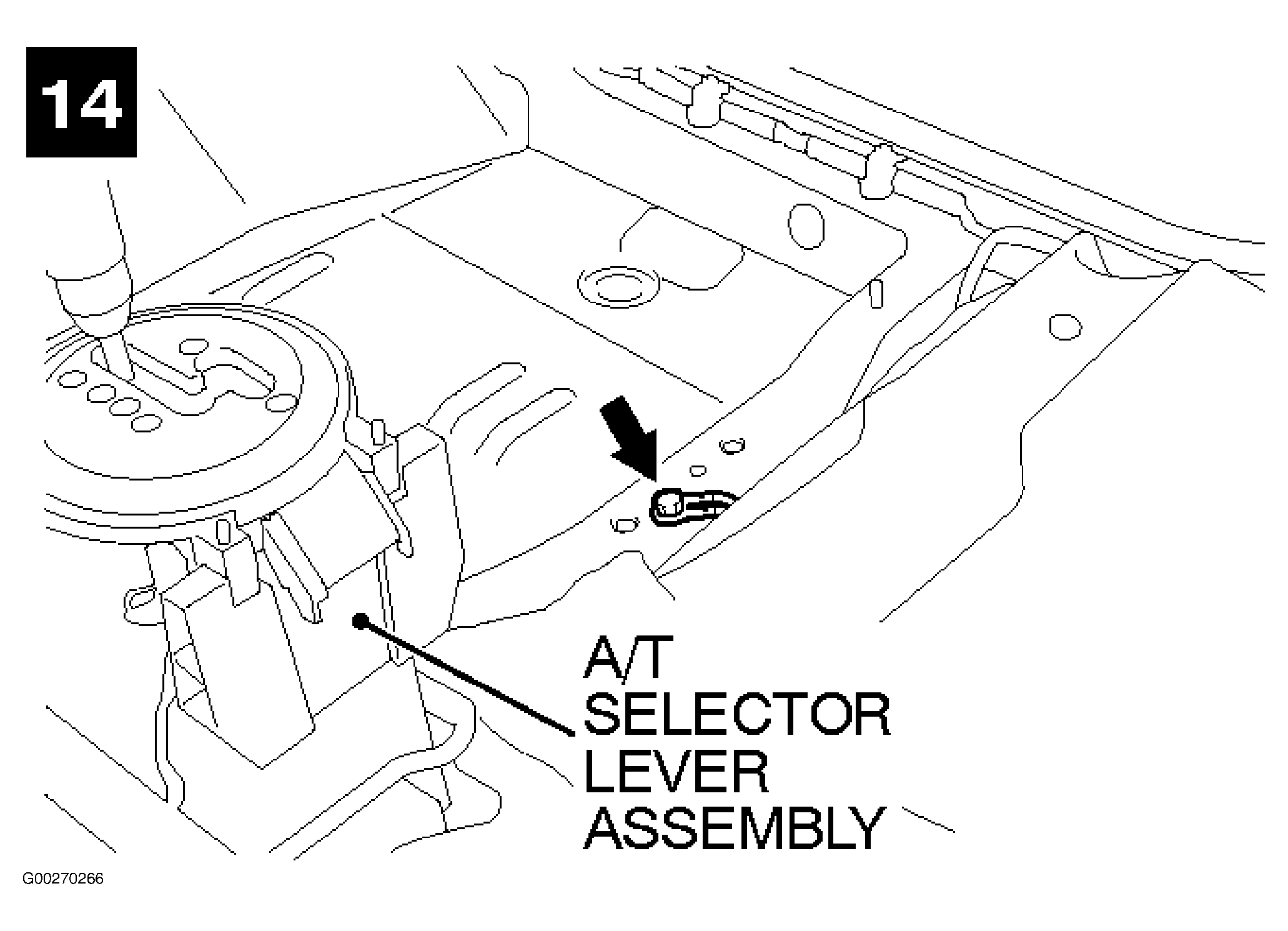

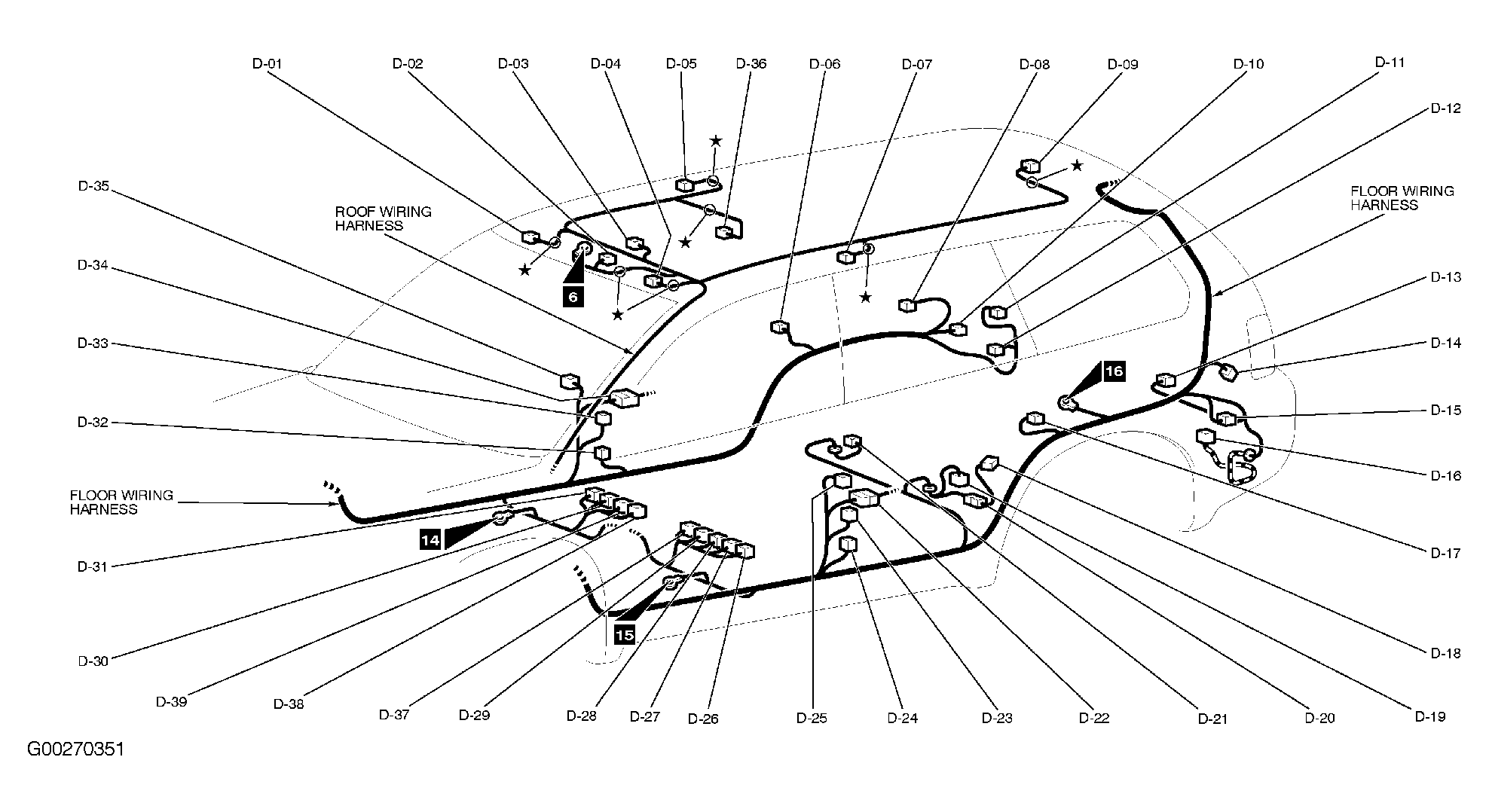

Fig 80: Floor & Roof
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

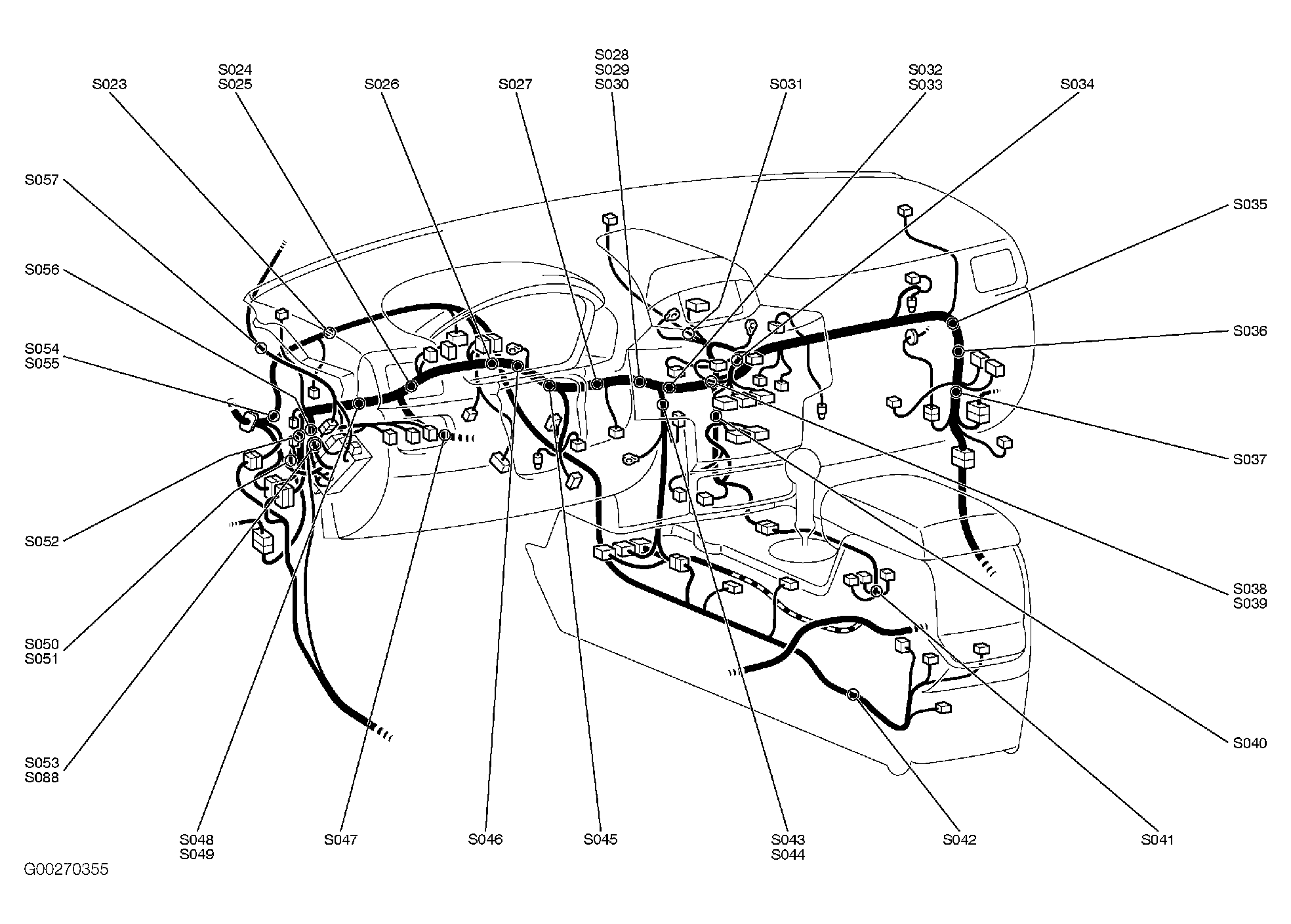

Fig 81: Dash Splices
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

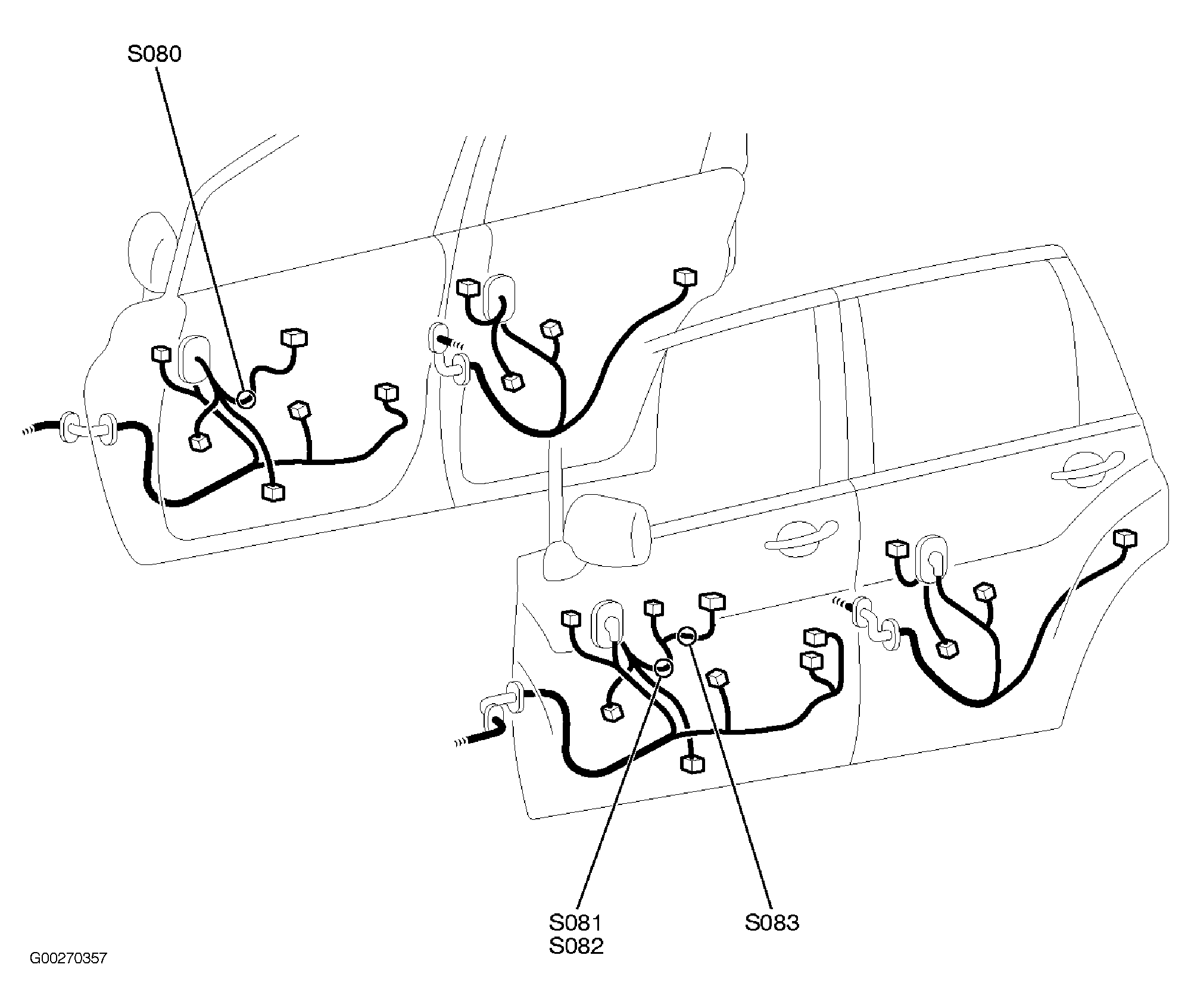

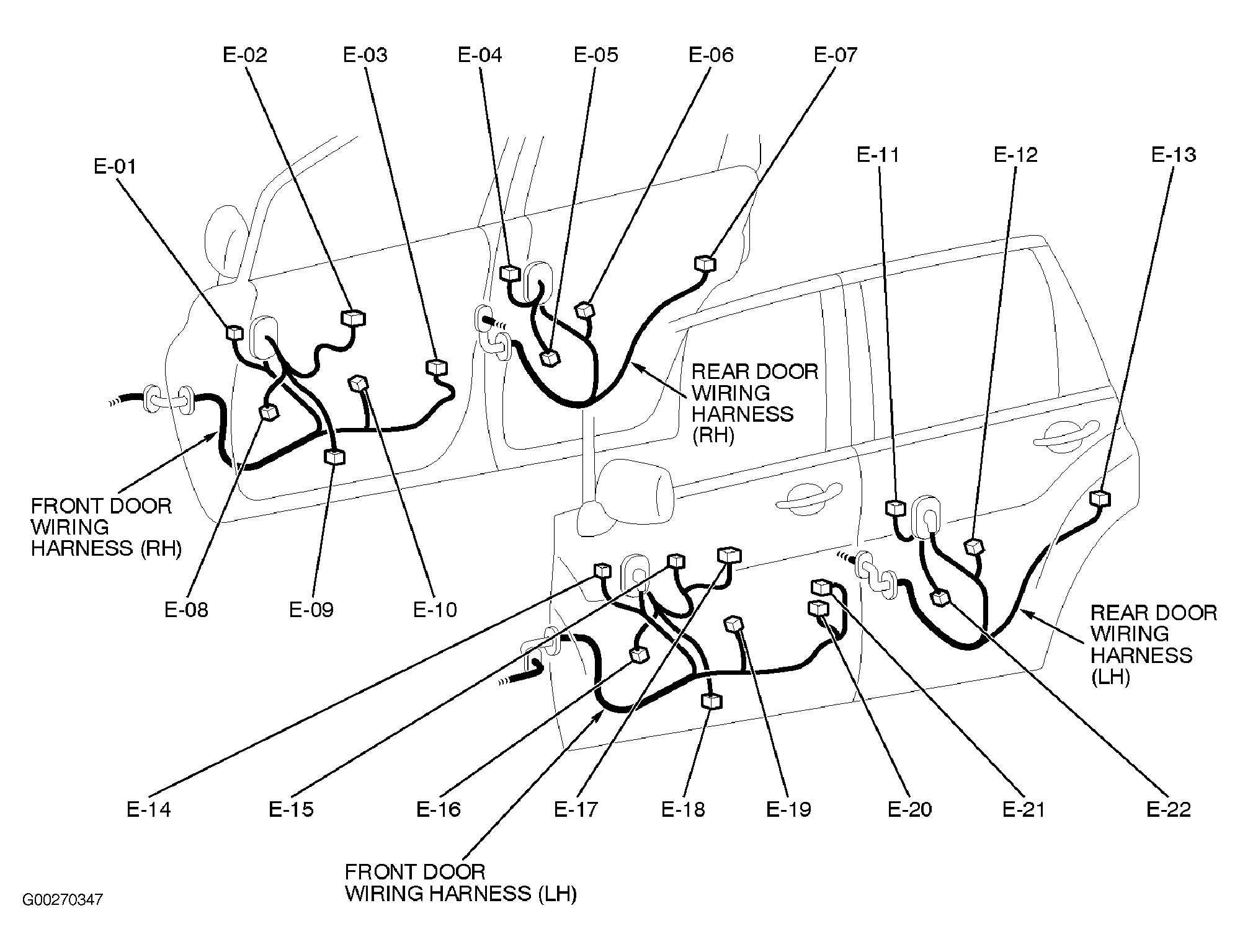

Fig 82: Door Splices
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 83: Engine & Transaxle Splices
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

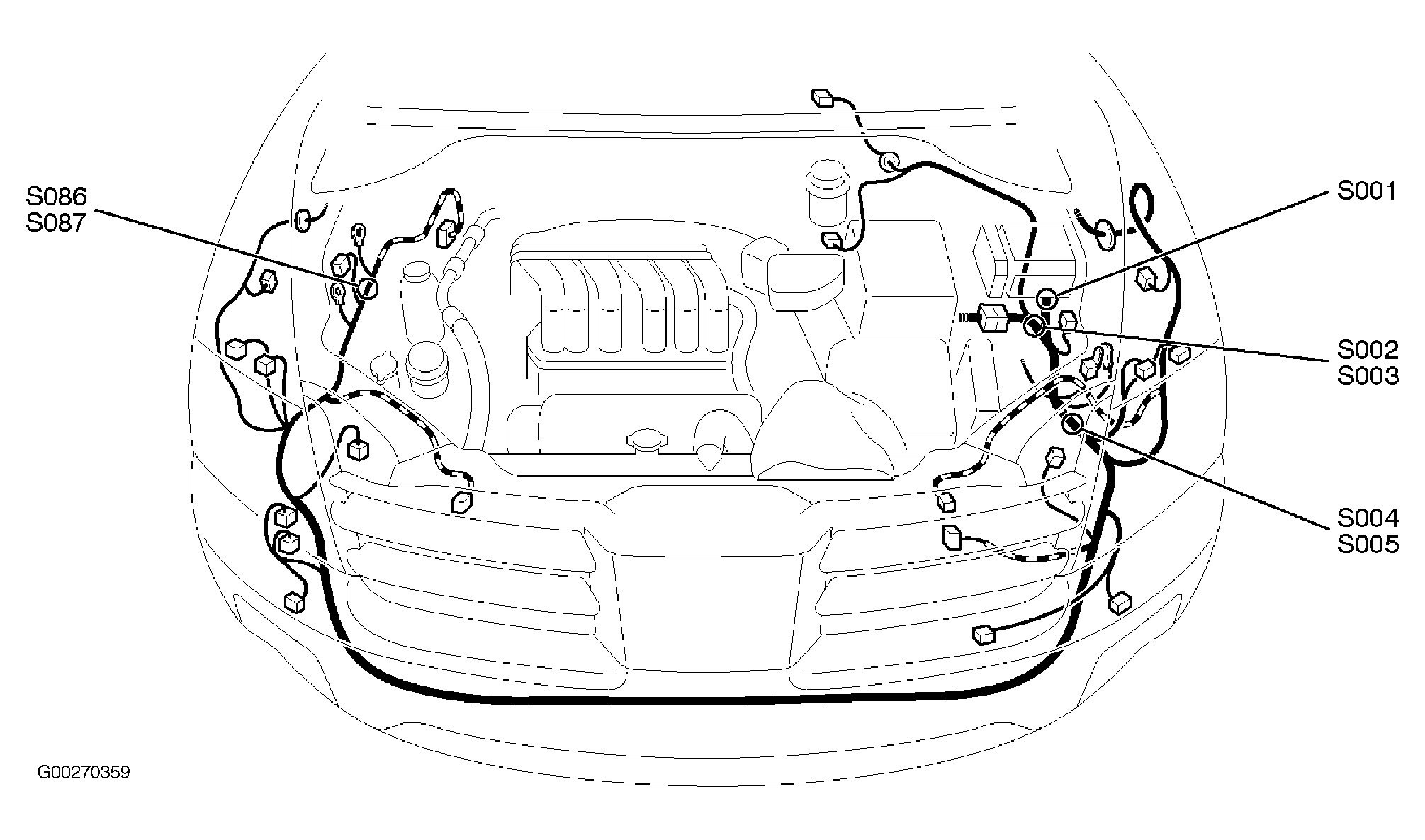

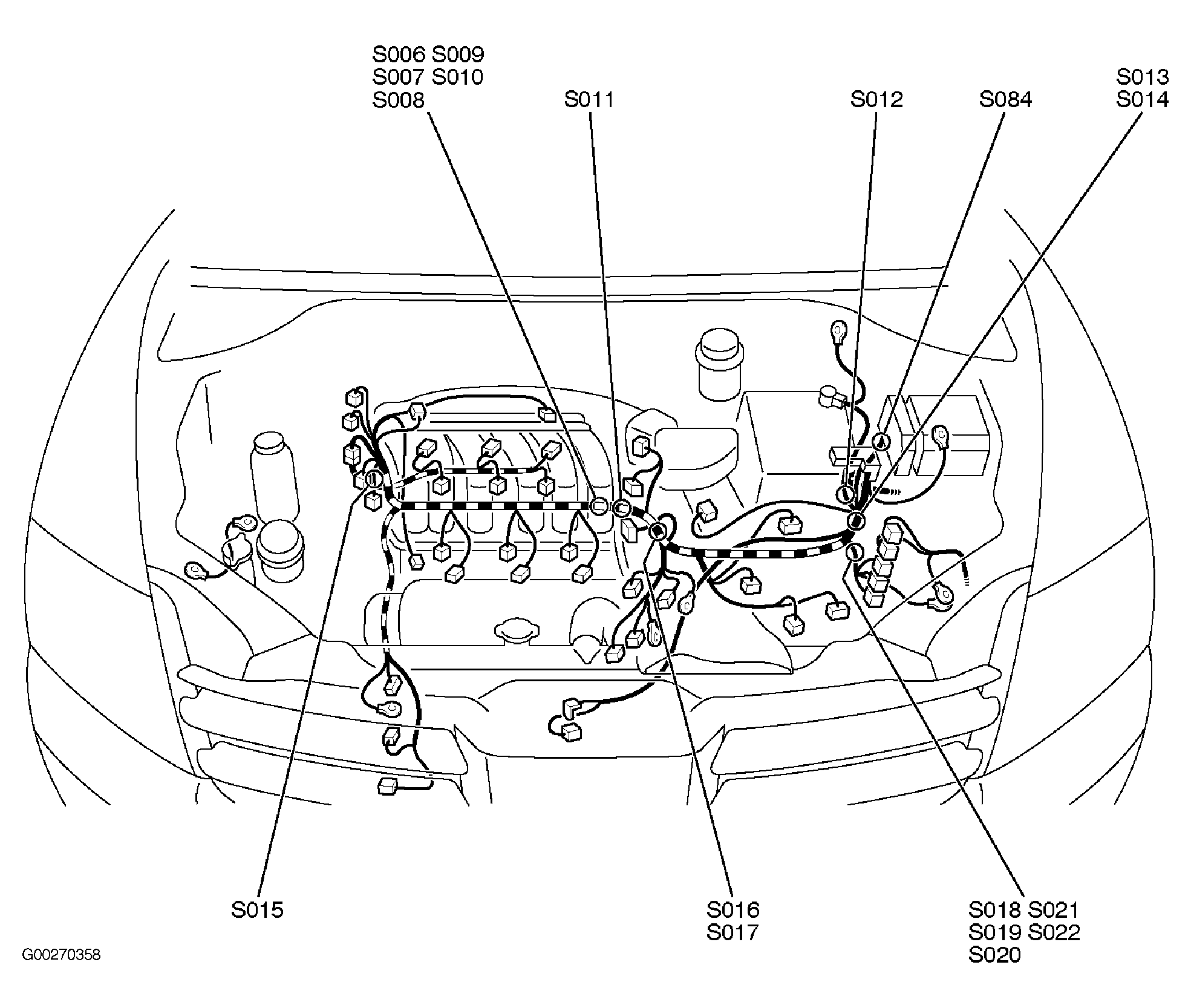

Fig 84: Engine Compartment Splices
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

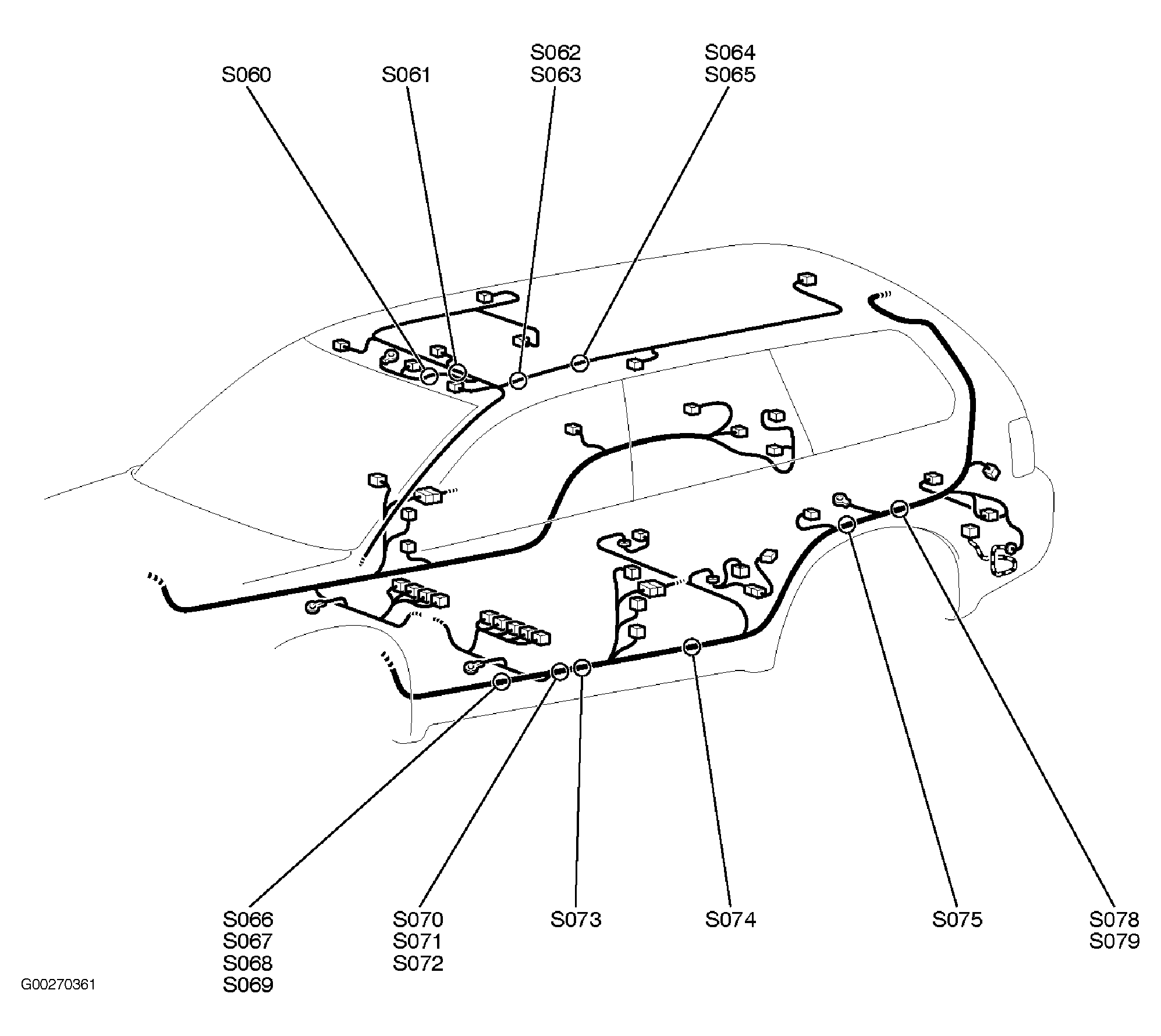

Fig 85: Floor & Roof Splices
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

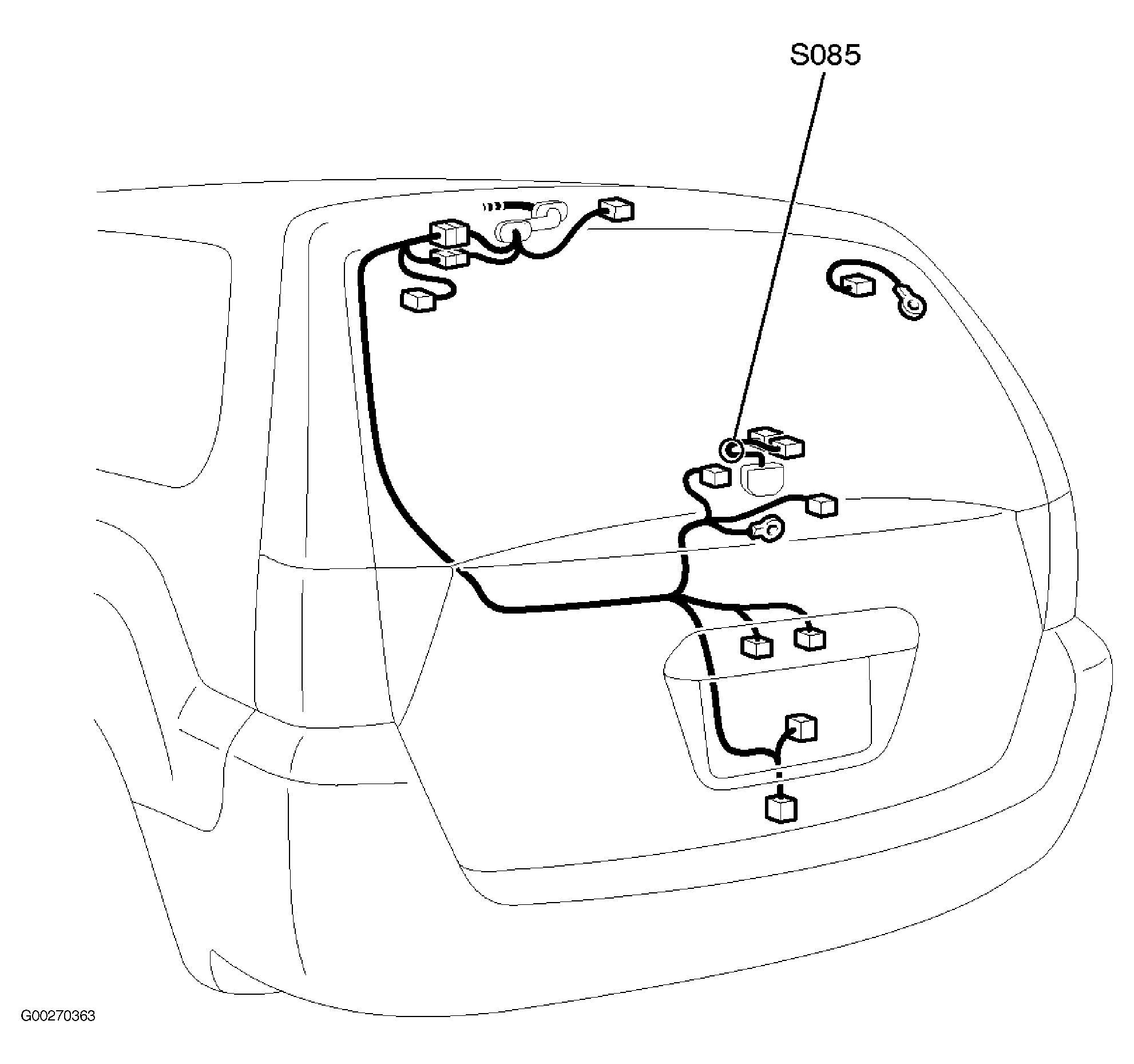

Fig 86: Liftgate Splices
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

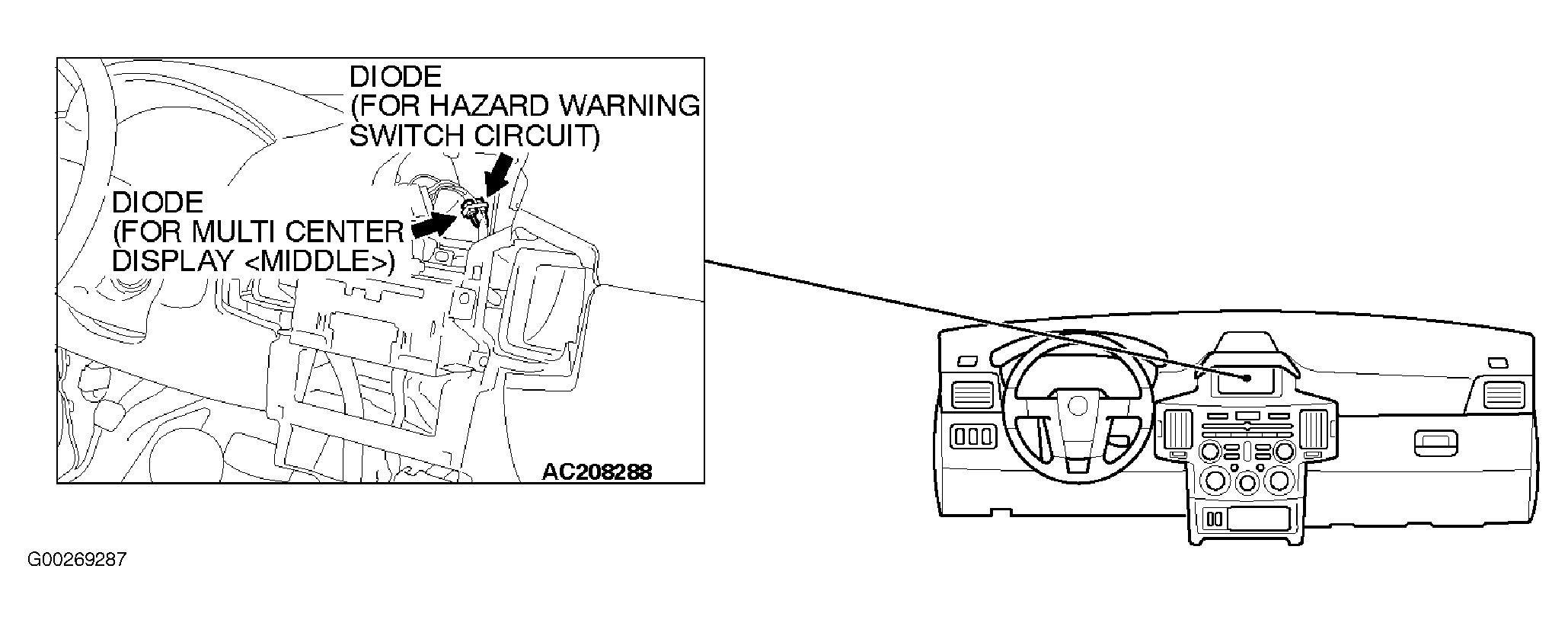

Fig 87: Diode (Up To December 2003)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

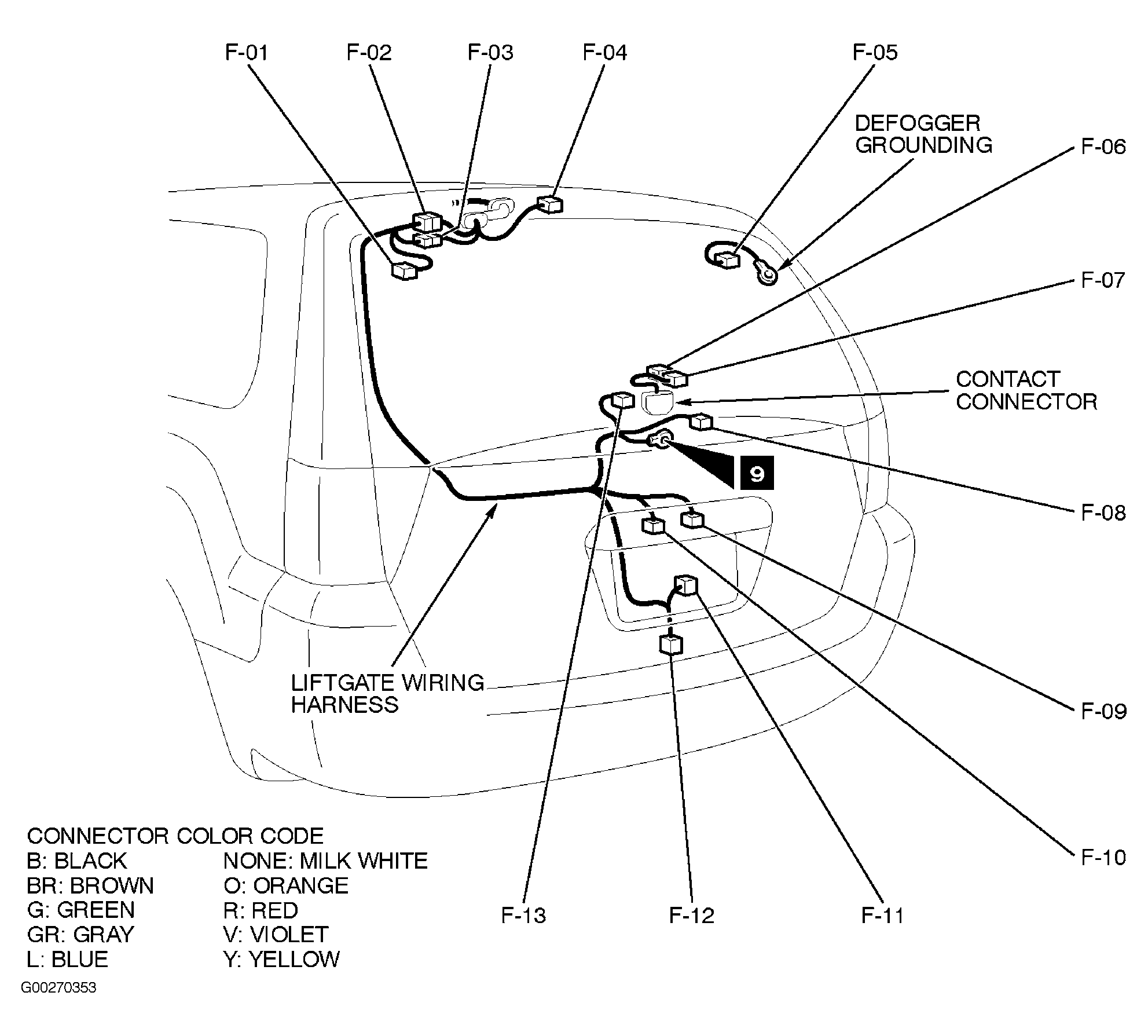

Fig 88: Liftgate
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

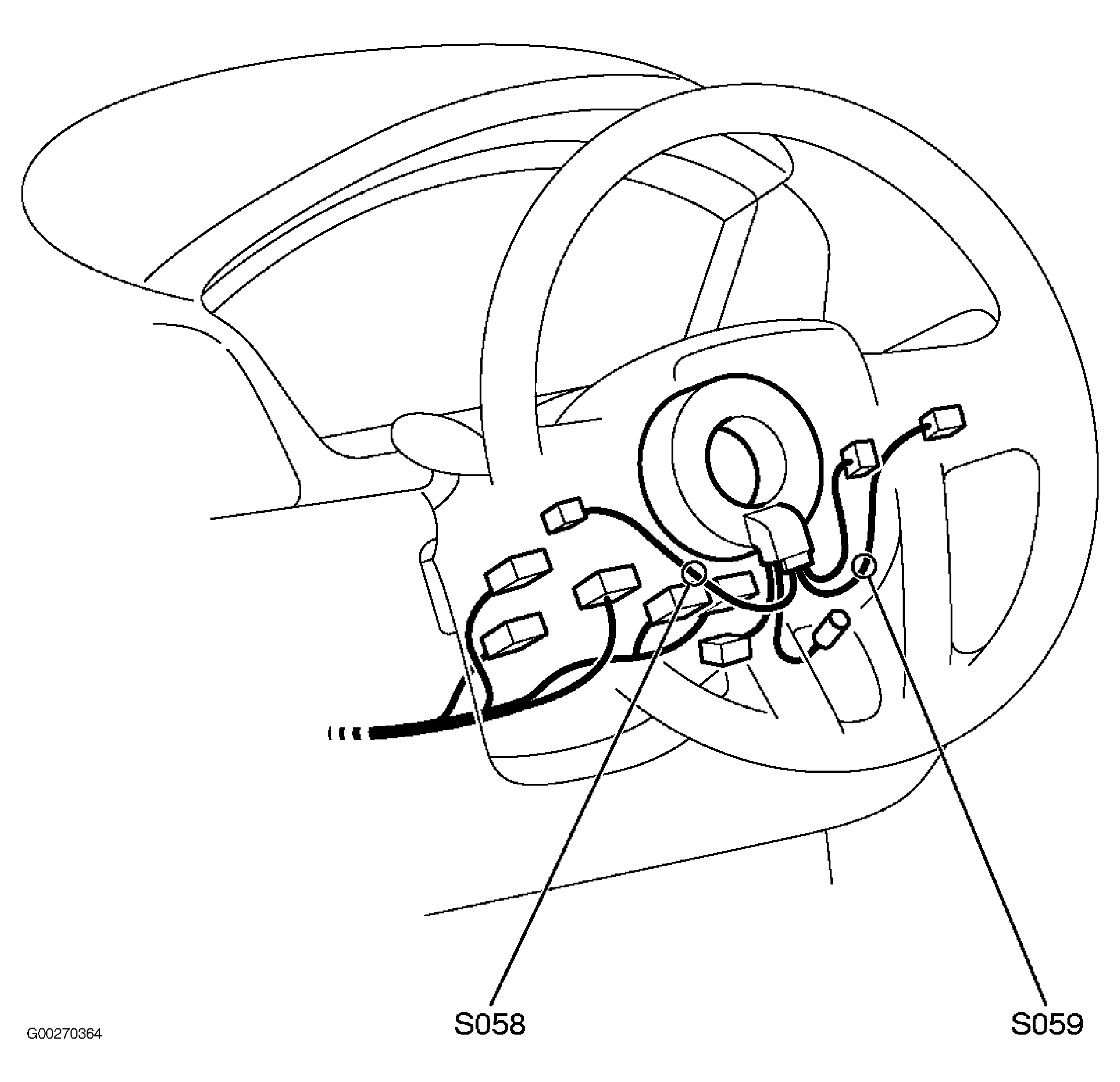

Fig 89: Steering Column Splices
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
