Automatic Transmission Control Component Layout

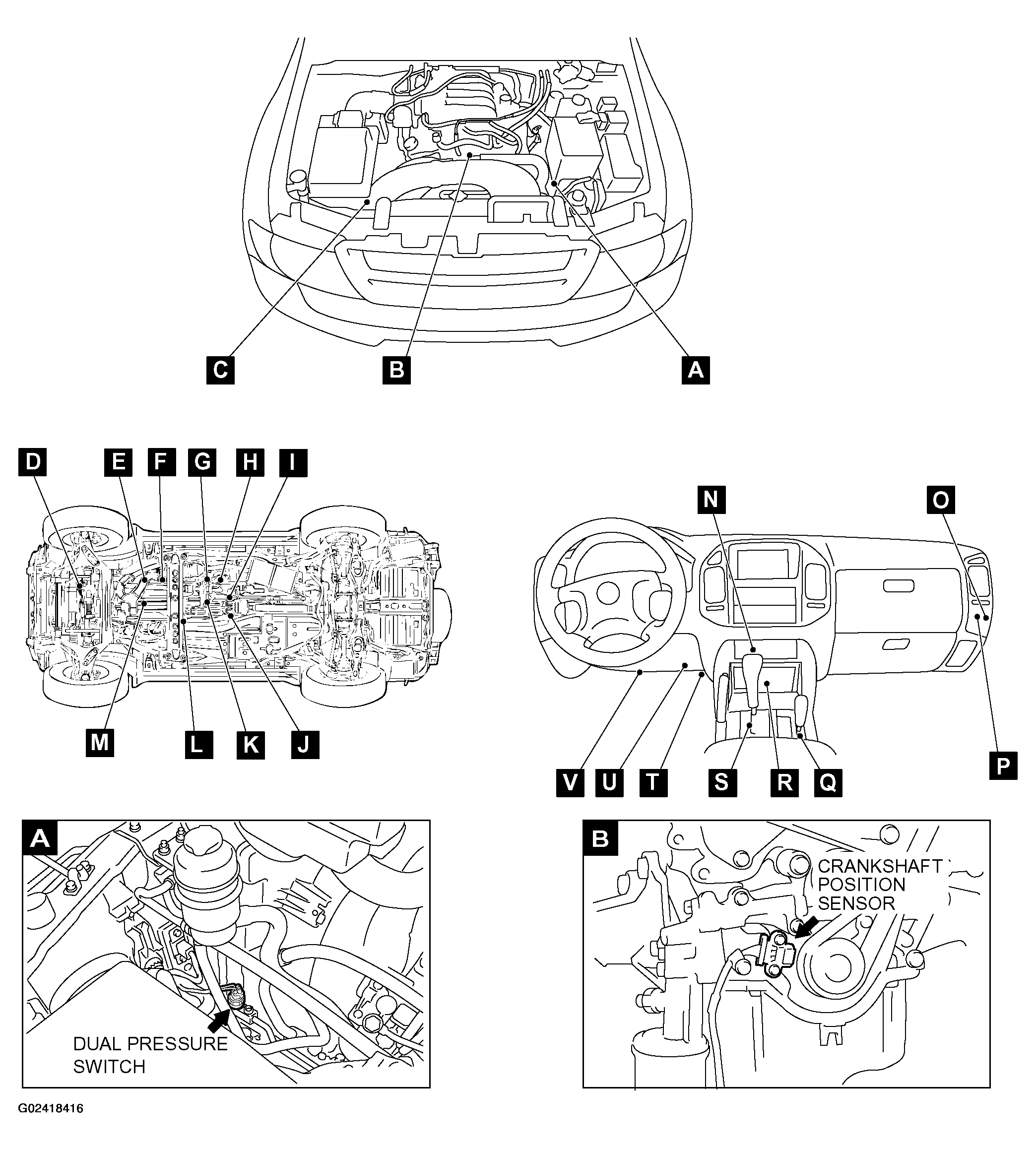

AUTOMATIC TRANSMISSION CONTROL COMPONENT LAYOUT (1 OF 2)
| NAME | SYMBOL | NAME | SYMBOL |
|---|---|---|---|

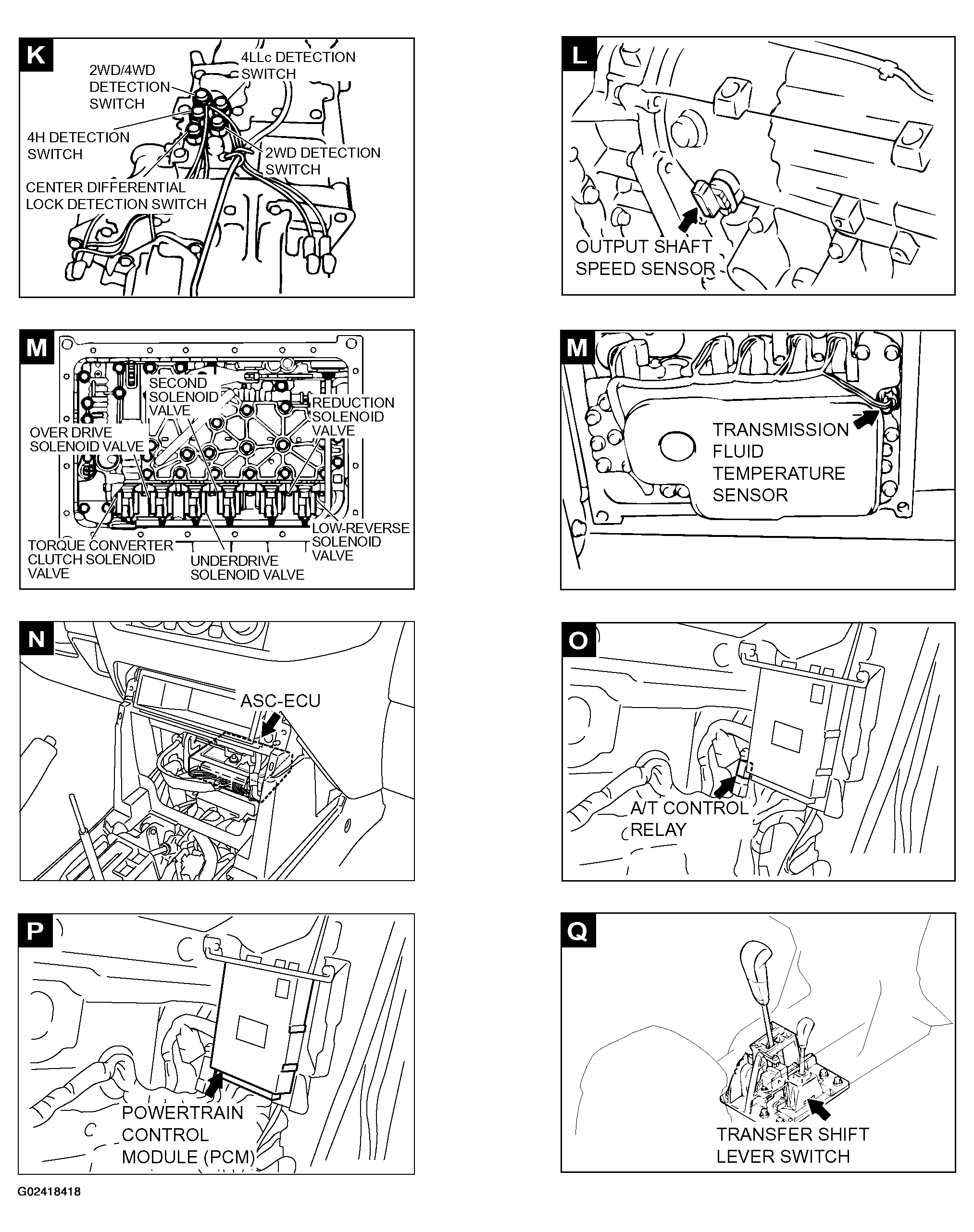

| 2WD detection switch | K | Input shaft speed sensor | E |
| 2WD/4WD detection switch | K | Output shaft speed sensor | L |
| 4H detection switch | K | Powertrain control module (PCM) | P |
| 4LLc detection switch | K | Rear propeller shaft speed sensor | J |
| Accelerator pedal position sensor | U | Select switch | S |
| ASC-ECU | N | Shift actuator | H |
| A/T control relay | O | Shift switch (Up and down) | S |

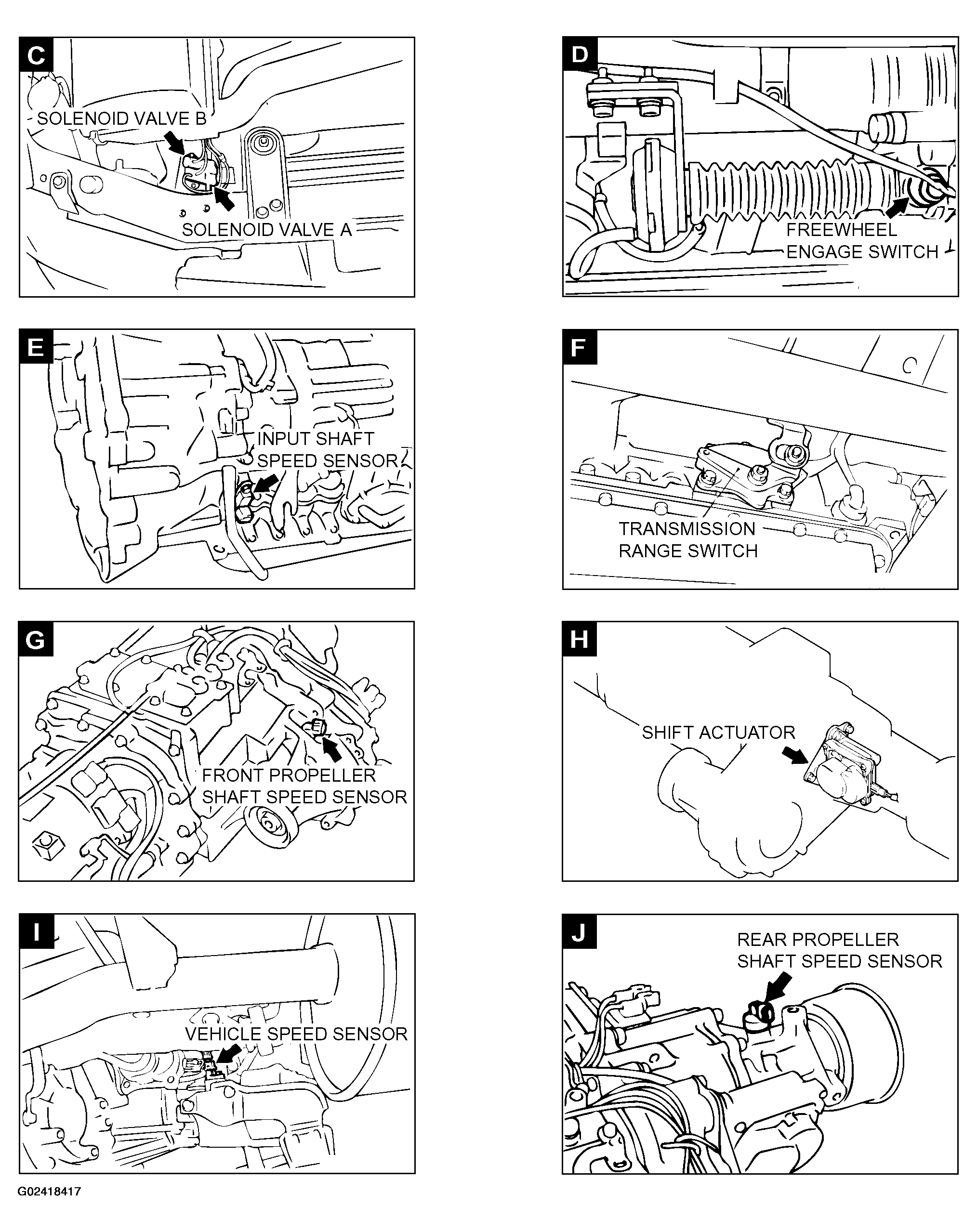

| A/T control solenoid valves | M | Solenoid valves A and B | C |
| Center differential lock detection switch | K | Stoplight switch | V |
AUTOMATIC TRANSMISSION CONTROL COMPONENT LAYOUT (2 OF 2)
| NAME | SYMBOL | NAME | SYMBOL |
|---|---|---|---|

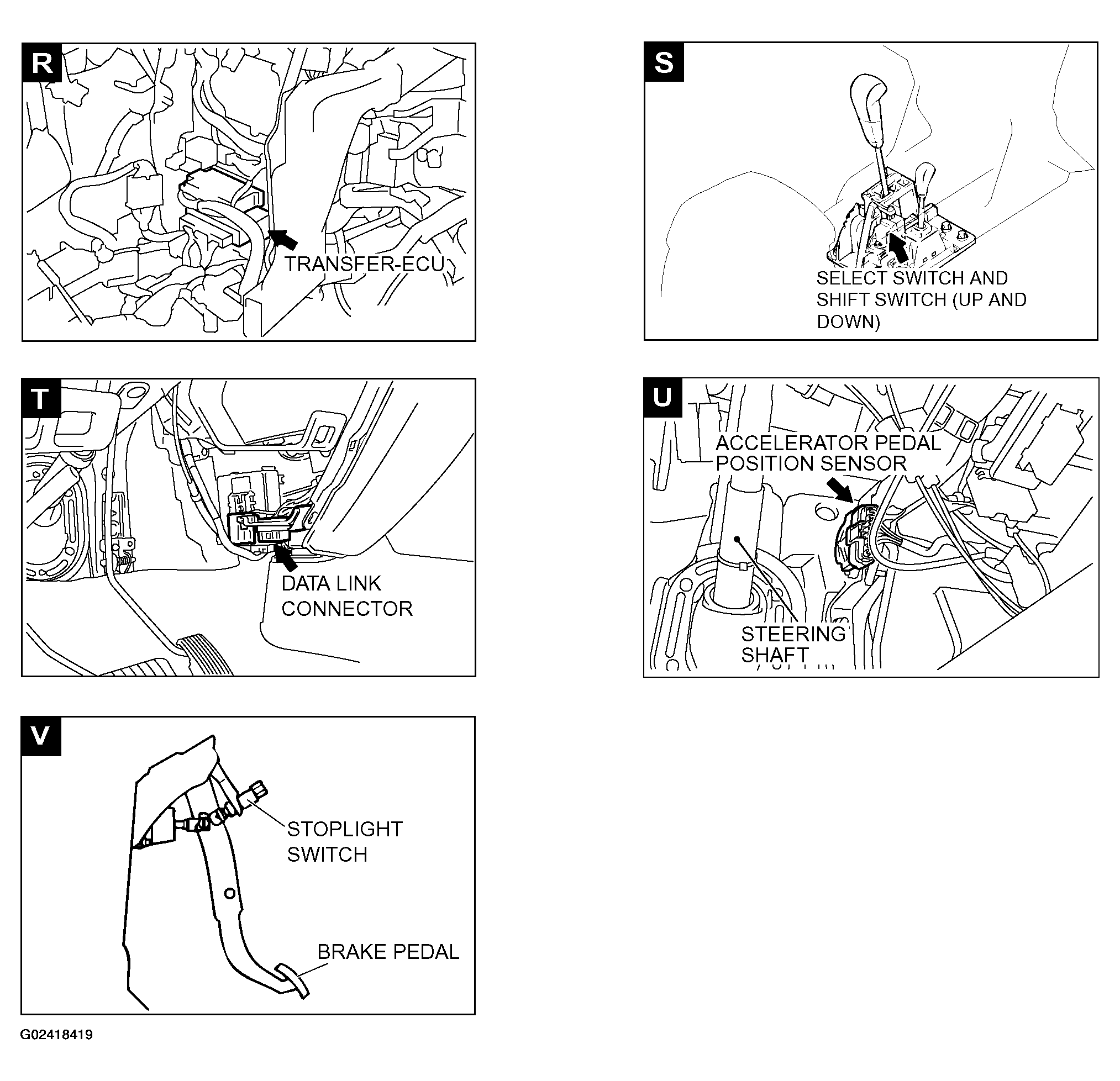

| Crankshaft position sensor | B | Transfer-ECU | R |
| Data link connector | T | Transfer shift lever switch | Q |
| Dual pressure switch | A | Transmission fluid temperature sensor | M |
| Freewheel engage switch | D | Transmission range switch | F |
| Front propeller shaft speed sensor | G | Vehicle speed sensor | I |
