Warning Indications
WARNING: This page is about a different car, the 2004 Infiniti G35. However, it is still accessible from the selected car via links, so may be relevant.
When combination meter receives warning signal from some control units or sensors, then combination meter warning lamp is illuminated.

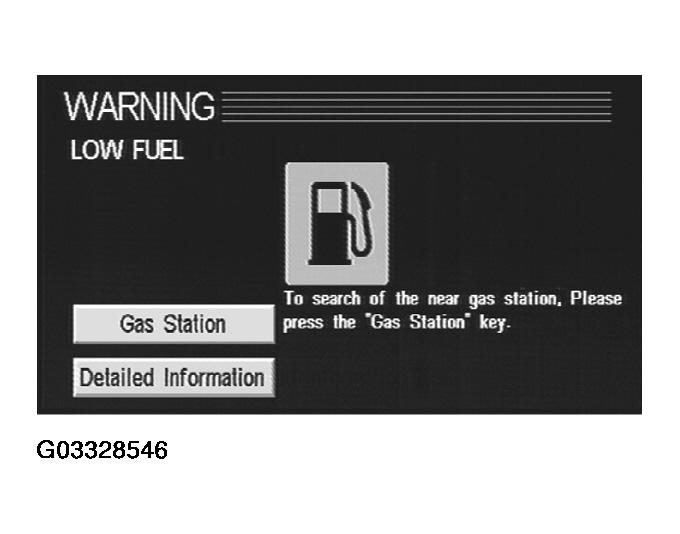

Then combination meter sends warning signal to NAVI control unit to display warning indications on the screen.
WARNING INDICATORS CHART
| Warning indicators | Warning lamps in instrument panel | Warning detection and cancel conditions | Cases of malfunction | |
|---|---|---|---|---|
| MALFUNCTION | SERVICE ENGINE SOON | Detection condition | Warning lamp ON signal is detected while engine is running. | ECM malfunction |
| Cancel condition | Warning lamp OFF signal is detected. | |||
| ENGINE OIL PRESSURE | Engine oil pressure | Detection condition | Warning lamp ON signal is detected for at least approx. 5 seconds while engine is running. [Engine oil pressure: MAX. approx. 29 kPa (0.3 kg/cm2 , 4 psi)] | Engine oil pressure decreases. |
| Cancel condition | Warning lamp OFF signal is detected. [Engine oil pressure: MIN. approx. 29 kPa (0.3 kg/cm2 , 4 psi)] | |||
| SUPPLEMENTAL AIR BAG | Air bag | Detection condition | Warning lamp ON signal is detected for at least approx. 10 seconds after ignition switch is turned ON. | SRS air bag system malfunction |
| Cancel condition | Warning lamp OFF signal is detected. | |||
| LOW BRAKE FLUID | Brake | Detection condition | Warning lamp ON signal (fluid level) is detected. | Low brake fluid level |
| Cancel condition | Warning lamp OFF signal is detected. | |||
| OVERHEATING | - | Detection condition | Engine coolant temperature as being approx. 119°C (246°F) min. | Engine cooling system malfunction |
| Cancel condition | Engine coolant temperature as being approx. 105°C (221°F) max. | |||
| CHARGE | Charge | Detection condition | Warning lamp ON signal is detected while engine is running. | Charging system malfunction Charging system malfunction |
| Cancel condition | Warning lamp OFF signal is detected. | |||
| LOW WASHER FLUID | - | Detection condition | Washer liquid level falls below approx. 0.4 l(7/8 USqt, 3/4 lmp pt). | Low washer liquid level |
| Cancel condition | Except above condition. | |||
| LOW FUEL | Fuel level | Detection condition | After warning lamp ON signal is detected, vehicle is driven for over specified distance. [Fuel level: Approx. 11.8 l (12-1/2 USqt,10-3/8 lmp qt)] | Low fuel level |
| Cancel condition | Warning lamp OFF signal is detected. | |||
| PARKING BRAKE | Brake | Detection condition | Parking brake ON signal is detected while vehicle is running [approx. 5 km/h (3 MPH) or faster]. | Parking brake remains engaged. |
| Cancel condition | Vehicle is stopped, or parking brake OFF signal is detected. | |||
| DOOR OPEN | Door | Detection condition | Vehicle is running [approx. 5 km/h (3 MPH) or faster] and door ajar of any of the doors is detected. | Door is open |
| Cancel condition | Vehicle is stopped and all the doors lock. | |||
| ANTI-LOCK BRAKE | ABS | Detection condition | Warning lamp ON signal is detected when engine is running. | ABS control system malfunction |
| Cancel condition | Warning lamp OFF signal is detected. | |||
| VEHICLE DYNAMIC CONTROL | VDC | Detection condition | Warning lamp ON signal is detected when engine is running. | VDC system malfunction |
| Cancel condition | Warning lamp OFF signal is detected. | |||
| TRACTION CONTROL SYSTEM | TCS | Detection condition | Warning lamp ON signal is detected when engine is running. | TCS system malfunction |
| Cancel condition | Warning lamp OFF signal is detected. | |||
| AUTOMATIC TRANSMISSION OIL TEMPERATURE | AT CHECK | Detection condition | Warning lamp ON signal is detected after ignition switch is turned ON. | TCM system malfunction |
| Cancel condition | Warning lamp OFF signal is detected. | |||
| CRUISE CONTROL | SET | Detection condition | Warning lamp ON signal is detected after ignition switch is turned ON. | ASCD system malfunction |
| Cancel condition | Warning lamp OFF signal is detected. | |||
