Steering Gear
WARNING: This page is about a different car, the 2012 Nissan Pathfinder. However, it is still accessible from the selected car via links, so may be relevant.
| Steering gear type |
PR26AM |
|
|
| Outer socket |
Swinging torque |
0.3 - 2.9 N.m (0.03 - 0.29 kg-m, 3 - 25 in-lb) |

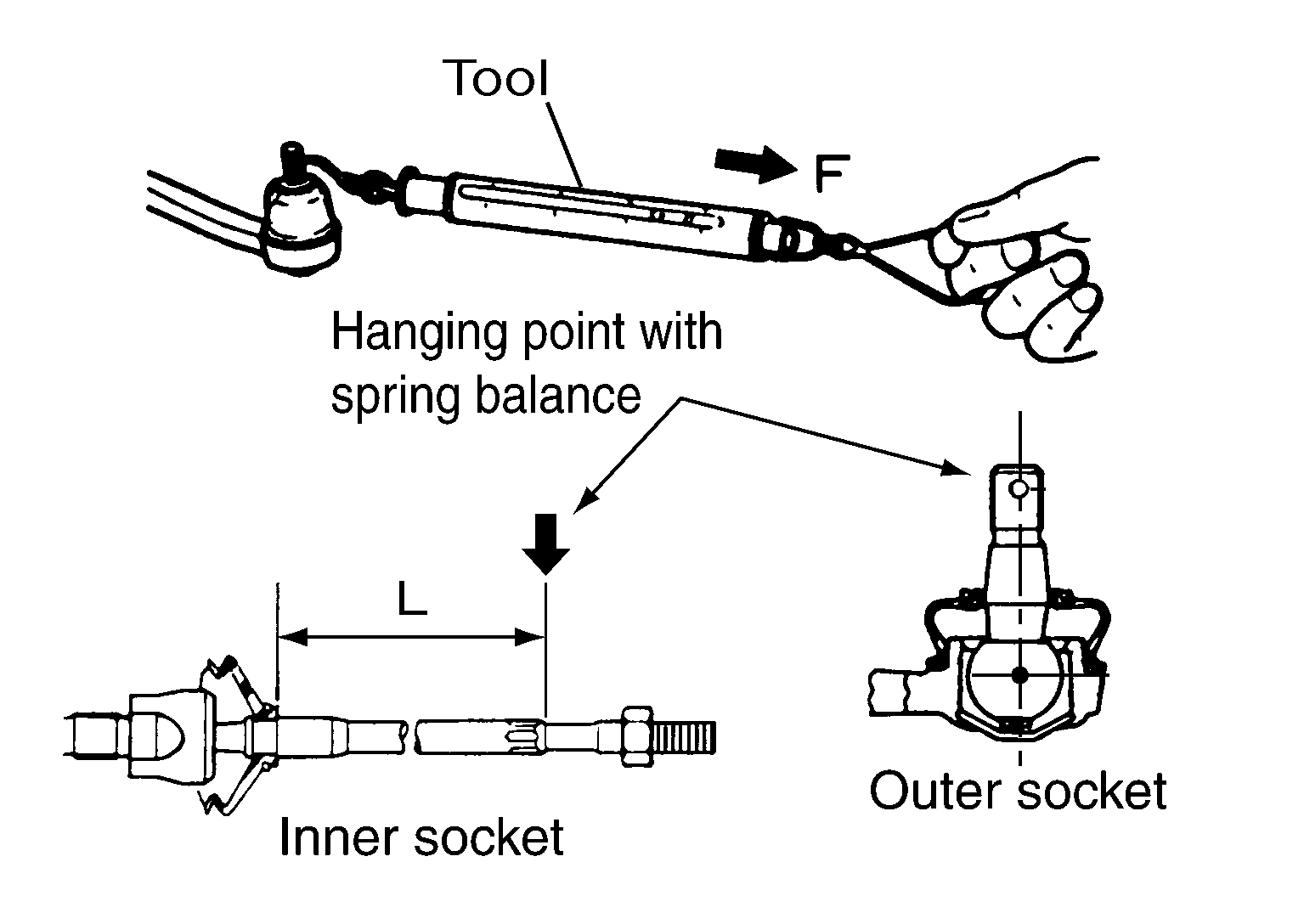

Measurement on spring balance
- Measuring point: cotter pin hole of stud
|
4.84 - 46.7 N (0.50 - 4.7 kg-f, 4 - 34 lb-f) |
| Rotating torque |
0.3 - 2.9 N.m (0.03 - 0.29 kg-m, 3 - 25 in-lb) |
| Axial end play |
0.5 mm (0.020 in) or less |
| Inner socket |
Swinging torque |
1.0 - 7.8 N.m (0.11 - 0.79 kg-m, 9 - 69 in-lb) |
Measurement on spring balance
- Measuring point: L mark see above, L=84.0 mm (3.307 in) max.
|
12.1 - 93.7 N (1.3 - 9.5 kg-f, 9 - 69 lb-f) |
| Axial end play |
0.2 mm (0.08 in) or less |
|
|
| Maximum inner socket length (L) |
84.0 mm (3.31 in) max |
| Rack sliding force |
Standard |
280 ± 30 N (28.6 ± 3.1 kg-f, 62.9 ± 6.7 lb-f) |
| Minimum |
210 N (21.4 kg-f, 47.2 lb-f) |
