Exploded View With Torque Specifications

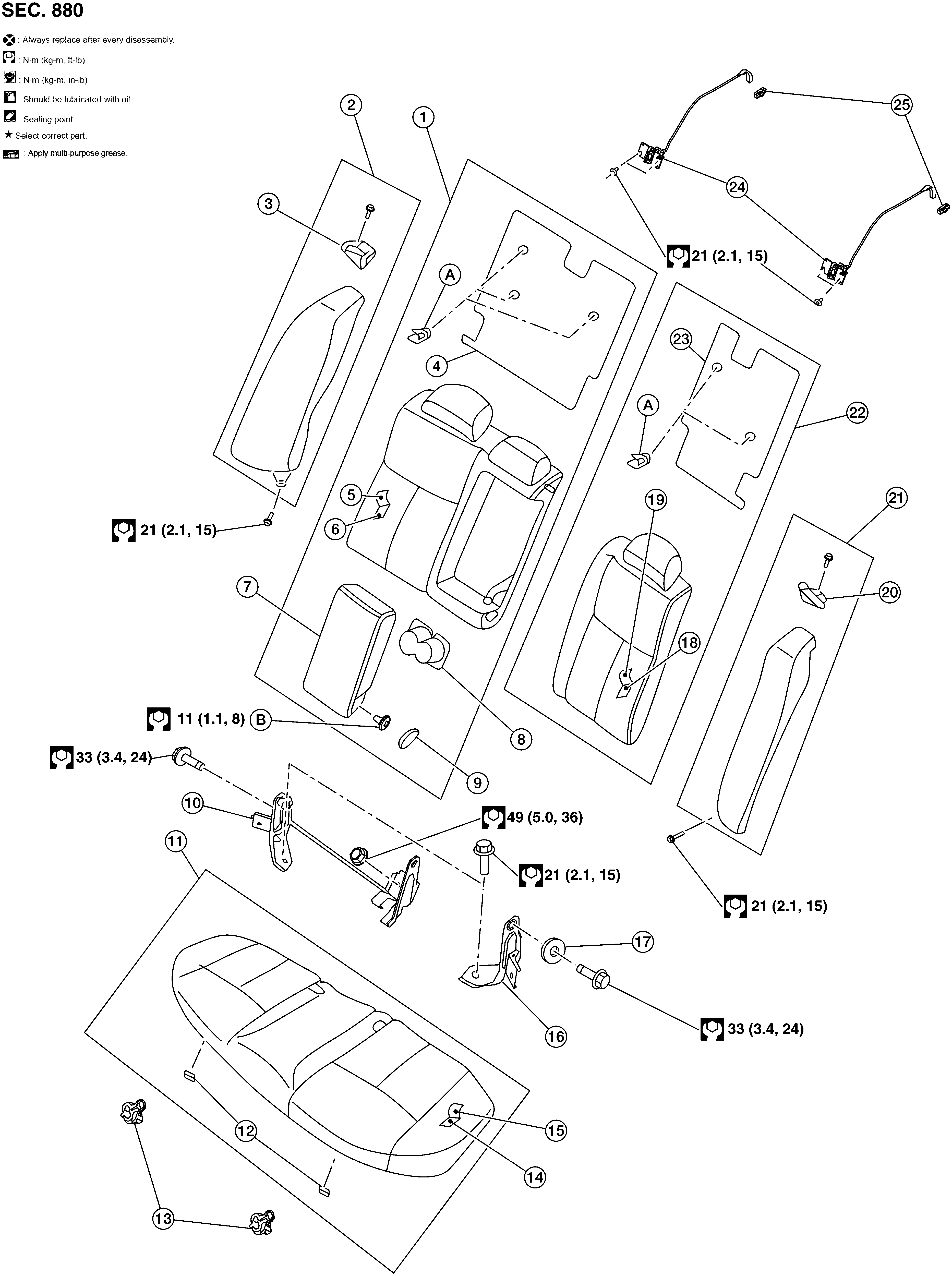

REAR SEAT WITHOUT REMOVABLE HEADREST
| 1. | Rear seatback assembly (RH) | 2. | Rear seat bolster (RH) | 3. | Seat belt guide (RH) |
| 4. | Seatback board (RH) | 5. | Seatback trim (RH) | 6. | Seatback pad (RH) |
| 7. | Armrest | 8. | Cup holder | 9. | Armrest hinge finisher |
| 10. | Seatback hinge assembly (RH) | 11. | Seat cushion assembly | 12. | Seat cushion wire cover |
| 13. | Seat cushion lock | 14. | Seat cushion pad | 15. | Seat cushion trim |
| 16. | Seatback hinge (LH) | 17. | Wave washer | 18. | Seatback pad (LH) |
| 19. | Seatback trim (LH) | 20. | Seat belt guide (LH) | 21. | Rear seat bolster (LH) |
| 22. | Rear seatback assembly (LH) | 23. | Seatback board (LH) | 24. | Seatback latch assembly |
| 25. | Cable guide | A. | Seatback board clips | B. | Armrest pivot bolt |

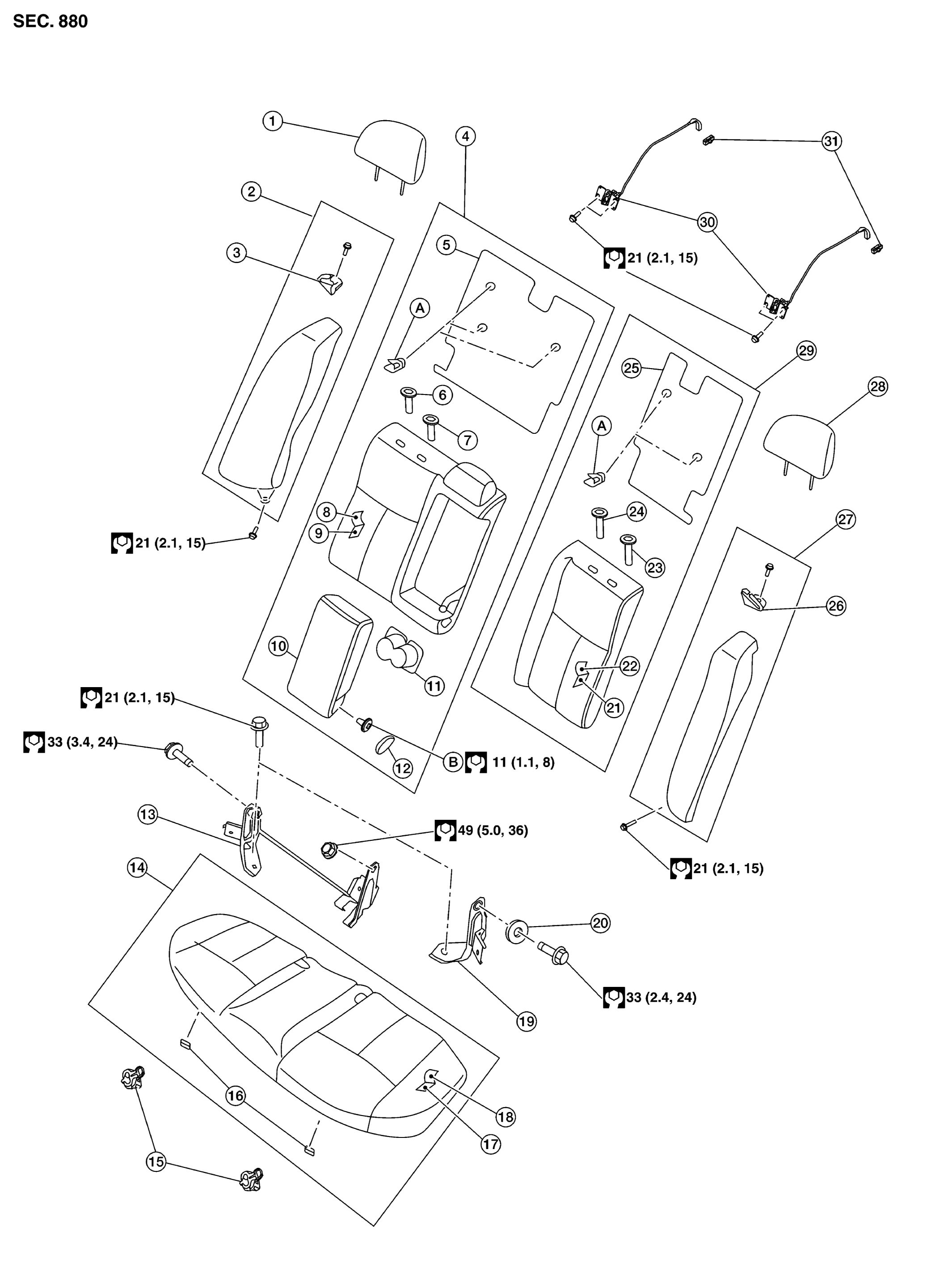

REAR SEAT WITH REMOVABLE HEADREST
| 1. | Headrest (RH) | 2. | Rear seat bolster (RH) | 3. | Seat belt guide (RH) |
| 4. | Rear seatback assembly (RH) | 5. | Seatback board (RH) | 6. | Headrest holder (RH) (free) |
| 7. | Headrest holder (RH) (locked) | 8. | Seatback trim (RH) | 9. | Seatback pad (RH) |
| 10. | Armrest | 11. | Cup holder | 12. | Armrest hinge finisher |
| 13. | Seatback hinge assembly (RH) | 14. | Seat cushion assembly | 15. | Seat cushion lock |
| 16. | Seat cushion wire cover | 17. | Seat cushion pad | 18. | Seat cushion trim |
| 19. | Seatback hinge (LH) | 20. | Wave washer | 21. | Seatback pad (LH) |
| 22. | Seatback trim (LH) | 23. | Headrest holder (LH) (locked) | 24. | Headrest holder (LH) (free) |
| 25. | Seatback board (LH) | 26. | Seat belt guide (LH) | 27. | Rear seat bolster (LH) |
| 28. | Headrest (LH) | 29. | Rear seatback assembly (LH) | 30. | Seatback latch assembly |
| 31. | Cable guide | A. | Seatback board clips | B. | Armrest pivot bolt |
