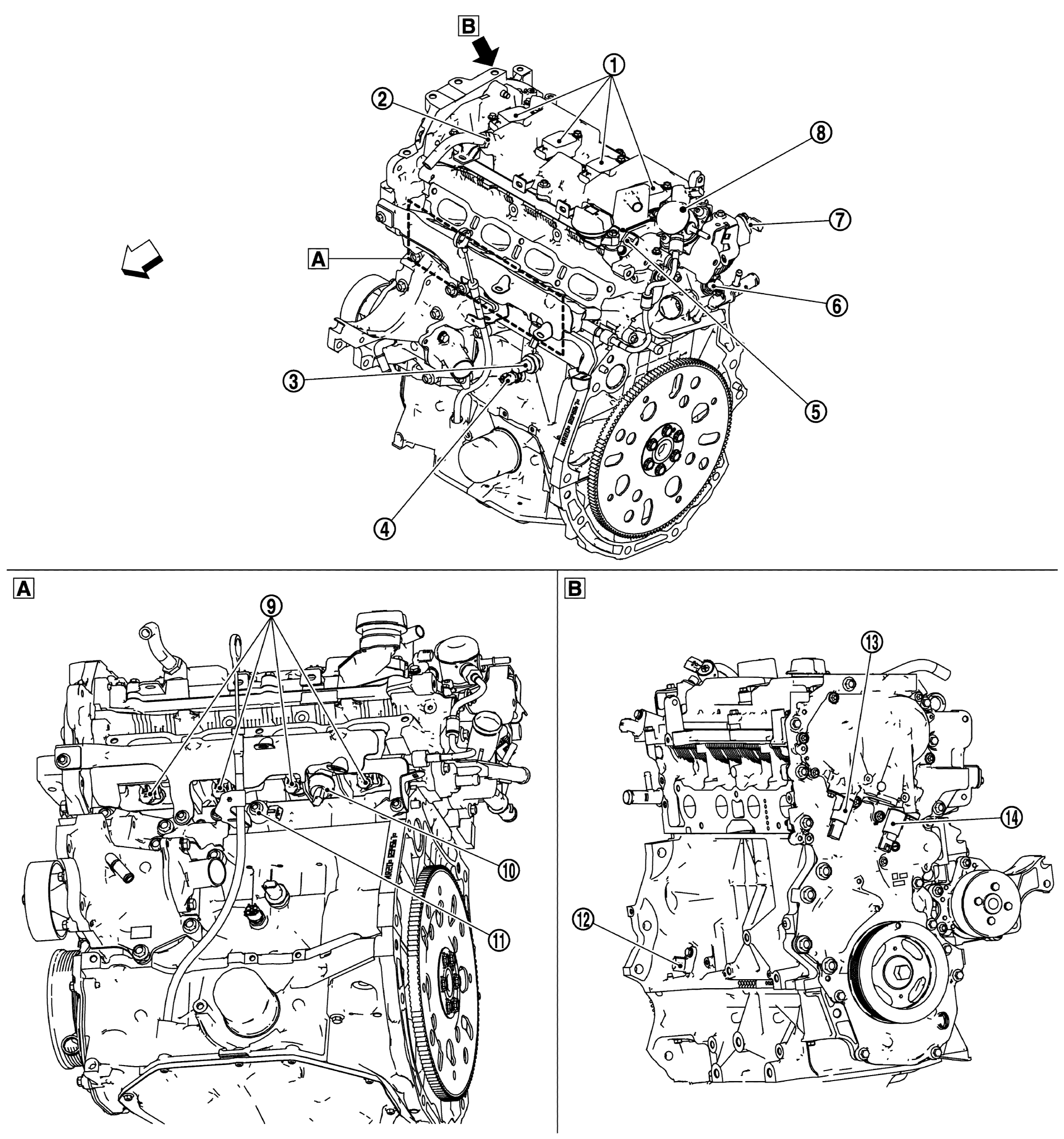

Engine Compartment
| Cylinder block left side (Vehicle front side) |
Cylinder head front side (Vehicle right side) |
||||
| : Vehicle front |
| No. | Component | Function |
|---|---|---|
| Ignition coil | IGNITION COIL WITH POWER TRANSISTOR | |
| PCV valve | POSITIVE CRANKCASE VENTILATION | |
| Engine oil pressure sensor | ENGINE OIL PRESSURE SENSOR | |
| Engine oil temperature sensor | ENGINE OIL TEMPERATURE SENSOR | |
| Camshaft position sensor | CAMSHAFT POSITION SENSOR | |
| Engine coolant temperature sensor | ENGINE COOLANT TEMPERATURE SENSOR | |
| Exhaust valve timing control position sensor | EXHAUST VALVE TIMING CONTROL POSITION SENSOR | |
| High pressure fuel pump | HIGH PRESSURE FUEL PUMP | |
| Fuel injector | FUEL INJECTOR | |
| Fuel rail pressure sensor | FUEL RAIL PRESSURE SENSOR | |
| Knock sensor | KNOCK SENSOR | |
| Crankshaft position sensor | CRANKSHAFT POSITION SENSOR | |
| Exhaust valve timing control solenoid valve | EXHAUST VALVE TIMING CONTROL SOLENOID VALVE | |
| Intake valve timing control solenoid valve | INTAKE VALVE TIMING CONTROL SOLENOID VALVE |
