Exploded View

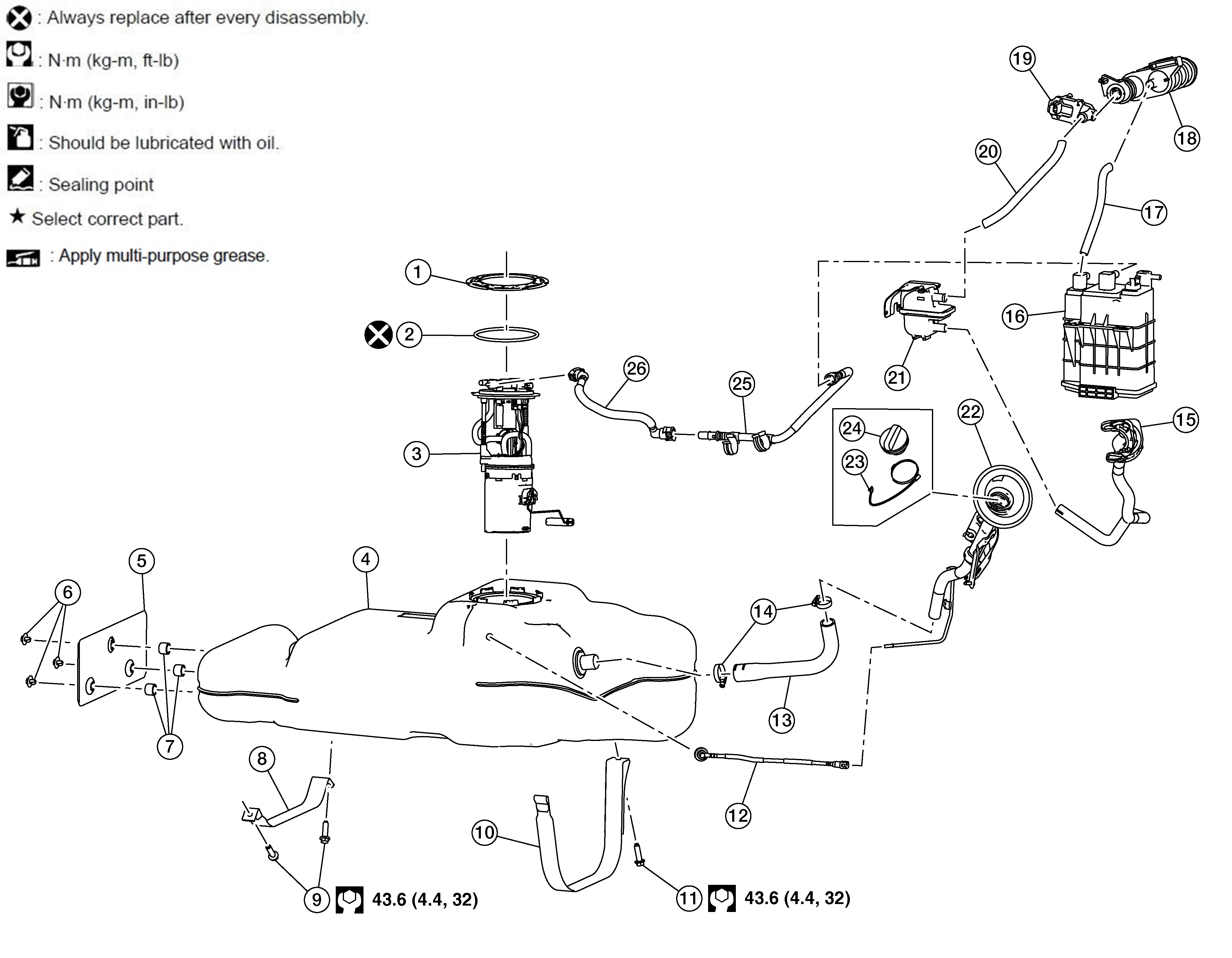

Crew Cab
| 1. | Lock ring | 2. | O-ring | 3. | Fuel level sensor, fuel filter, and fuel pump assembly |
| 4. | Fuel tank | 5. | Front fuel tank shield | 6. | Fuel tank shield clip |
| 7. | Fuel tank shield button | 8. | Front fuel tank strap | 9. | Bolts |
| 10. | Rear fuel tank strap | 11. | Bolt | 12. | EVAP tube |
| 13. | Fuel filler hose | 14. | Hose clamp | 15. | Fuel tank EVAP vent |
| 16. | EVAP canister | 17. | EVAP hose | 18. | Secondary EVAP canister |
| 19. | Assembly drain cut | 20. | EVAP pipe | 21. | EVAP filter |
| 22. | Fuel filler assembly | 23. | Fuel cap tether | 24. | Fuel cap |
| 25. | EVAP tube | 26. | EVAP tube | ||

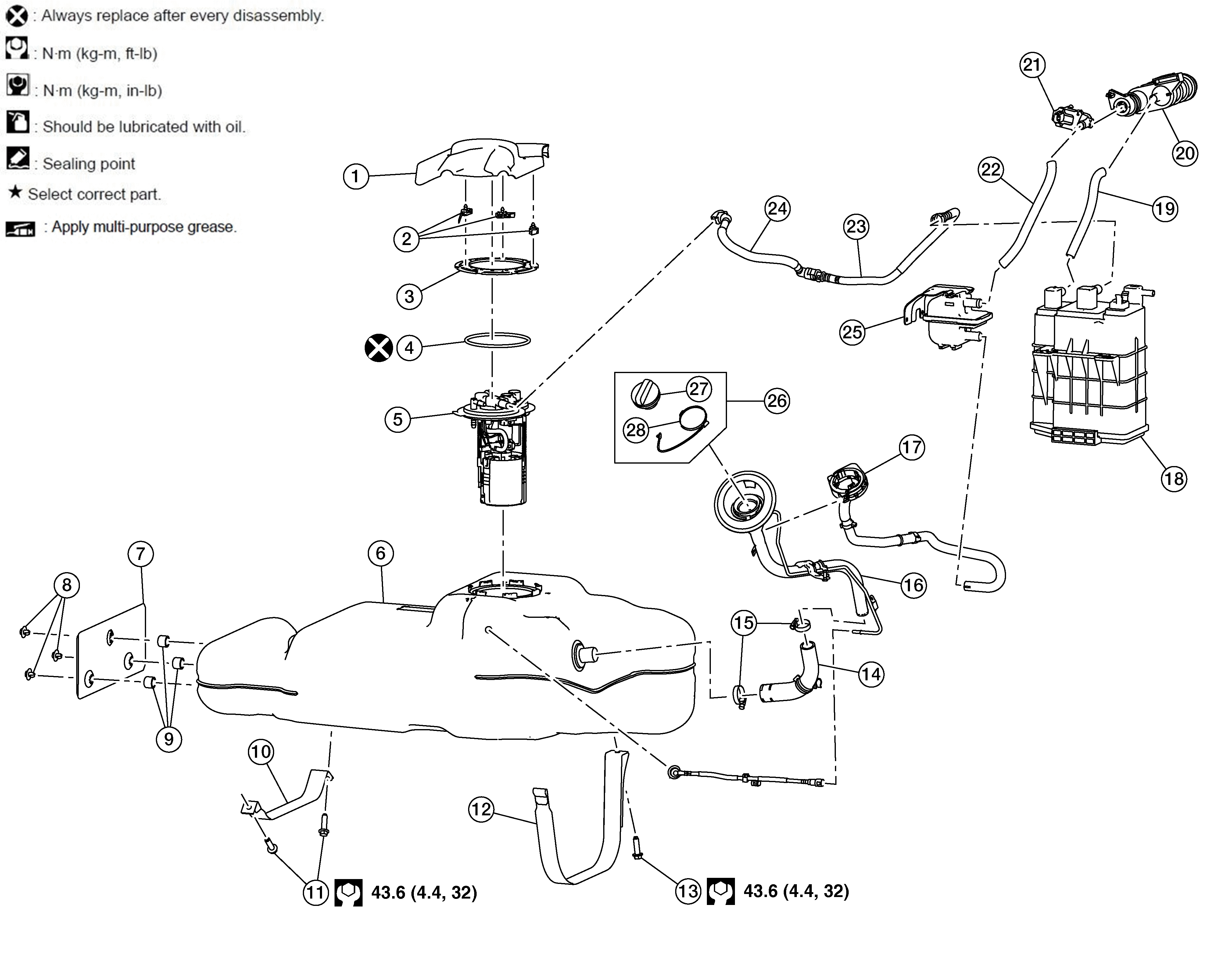

King Cab®
| 1. | Fuel level sensor unit protector | 2. | Clip | 3. | Lock ring |
| 4. | O-ring | 5. | Fuel level sensor, fuel filter, and fuel pump assembly | 6. | Fuel tank |
| 7. | Fuel tank shield | 8. | Fuel tank shield clip | 9. | Fuel tank shield button |
| 10. | Front fuel tank strap | 11. | Front tank strap bolts | 12. | Rear fuel tank strap |
| 13. | Rear tank strap bolt | 14. | Fuel fill tube | 15. | Hose clamp |
| 16. | Fuel fill tube assembly | 17. | EVAP vent tube | 18. | EVAP canister |
| 19. | EVAP tube | 20. | Secondary EVAP canister | 21. | Assembly drain cut |
| 22. | EVAP tube | 23. | EVAP canister filter | 24. | EVAP tube |
| 25. | EVAP tube | 26. | Fuel cap assembly | 27. | Fuel cap |
| 28. | Fuel cap tether | ||||
