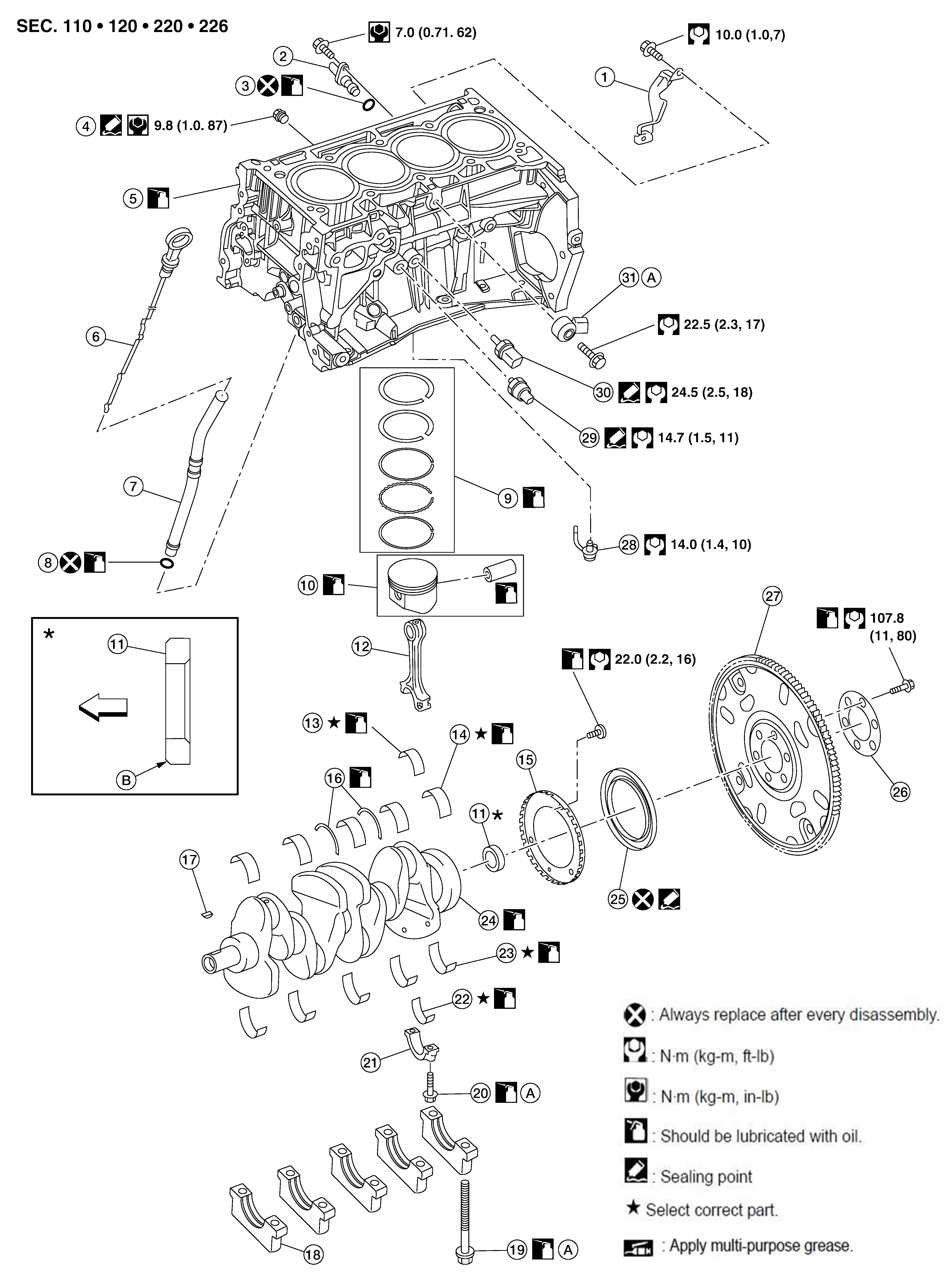

| 1. |
Crankshaft position sensor cover |
2. |
Crankshaft position sensor (POS) |
3. |
O-ring |
| 4. |
Drain plug |
5. |
Cylinder block |
6. |
Oil level gauge |
| 7. |
Oil level gauge guide |
8. |
O-ring |
9. |
Piston rings |
| 10. |
Piston |
11. |
Pilot converter |
12. |
Connecting rod |
| 13. |
Connecting rod bearing (upper) |
14. |
Main bearing (upper) |
15. |
Signal plate |
| 16. |
Thrust bearing |
17. |
Crankshaft key |
18. |
Main bearing cap |
| 19. |
Main bearing cap bolt |
20. |
Connecting rod bolt |
21. |
Connecting rod cap |
| 22. |
Connecting rod bearing (lower) |
23. |
Main bearing (lower) |
24. |
Crankshaft |
| 25. |
Rear oil seal |
26. |
Reinforce plate |
27. |
Drive plate |
| 28. |
Oil jet |
29. |
Engine oil pressure sensor |
30. |
Engine oil temperature sensor |
| 31. |
Knock sensor |
A. |
Refer to Disassembly and Assembly . |
B. |
Chamfered |
 |
Crankshaft side |
|
|
|
|
