Data Link Communications Connector End Views
DATA LINK CONNECTOR (DLC) TERMINAL IDENTIFICATION
| Pin | Wire Color | Circuit No. | Function |
|---|---|---|---|
| 1 | -- | -- | Not Used |
| 2 | PPL | 1132 | Serial Data Link (Class 2) |
| 3 | -- | -- | Not Used |
| 4 | BLK | 1450 | Ground |
| 5 | BLK | 1550 | Ground |
| 6-13 | -- | -- | Not Used |
| 14 | DK GRN | 835 | Serial Data Link - Entertainment and Comfort (E and C) |
| 15 | -- | -- | Not Used |
| 16 | ORN | 640 | Battery Positive Voltage |

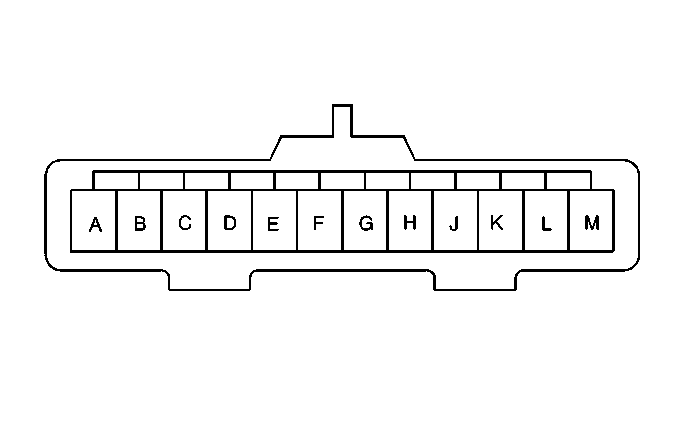

SPLICE PACK CONNECTOR TERMINAL IDENTIFICATION
| Connector Part Information | *12191216 * 12-Way F GT 150 Splice Saver SGL (GRY) |
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | PPL | 1132 | Serial Data Link (Class 2) |
| B | DK GRN | 1049 | PCM Serial Data Link (Class 2) |
| C | - | - | Not Used |
| D | LT GRY/BLK | 1098 | VCM Serial Data (Class 2) |
| E | LT BLU | 1122 | EBCM Serial Data Link (Class 2) |
| F | DK BLU | 1128 | SDM Serial Data (Class 2) |
| G | GRY | 1036 | Instrument Cluster Serial Data Link (Class 2) |
| H-K | -- | -- | Not Used |
| L | WHT | 1038 | HVAC Serial Data Link (Class 2) (w/ RPO CJ2 Only) |
| M | LT GRN | 1037 | BCM Serial Data Link (Class 2) |
