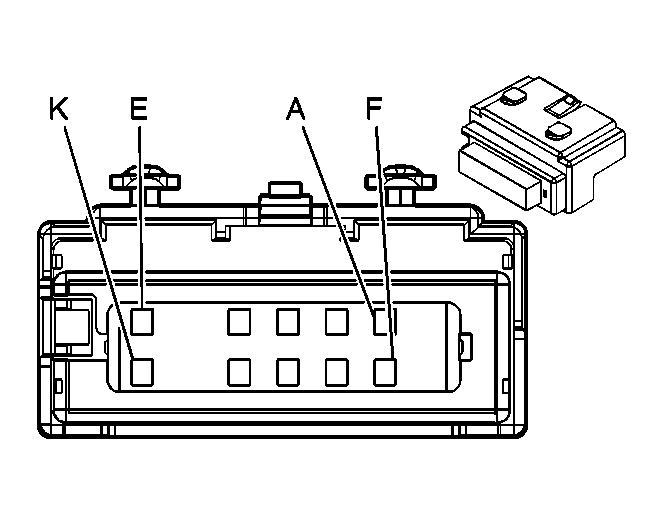

Turn Signal/Hazard Flasher Module Connector End View
Turn Signal/Hazard Flasher Module
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | LT GRN | 1427 | Right Turn Signal Switch Signal |
| B | WHT | 17 | Stop Lamp Switch Signal |
| C | YEL | 18 | Left Rear Stop/Turn Lamp Supply Voltage |
| D | DK GRN | 19 | Right Rear Stop/Turn Lamp Supply Voltage |
| E | BLK | 2250 | Ground |
| F | DK GRN | 1428 | Left Turn Signal Switch Signal |
| G | WHT | 111 | Hazard Switch Signal |
| H | YEL | 685 | Left Turn Signal Lamps Supply Voltage |
| J | TAN | 686 | Right Turn Signal Lamps Supply Voltage |
| K | ORN | 140 | Battery Positive Voltage |
