Removal & Installation
WARNING: This page is about a different car, the 2003 GMC Safari and 2003 Chevrolet Astro. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
Numbers in parentheses refer to numbers in illustration.

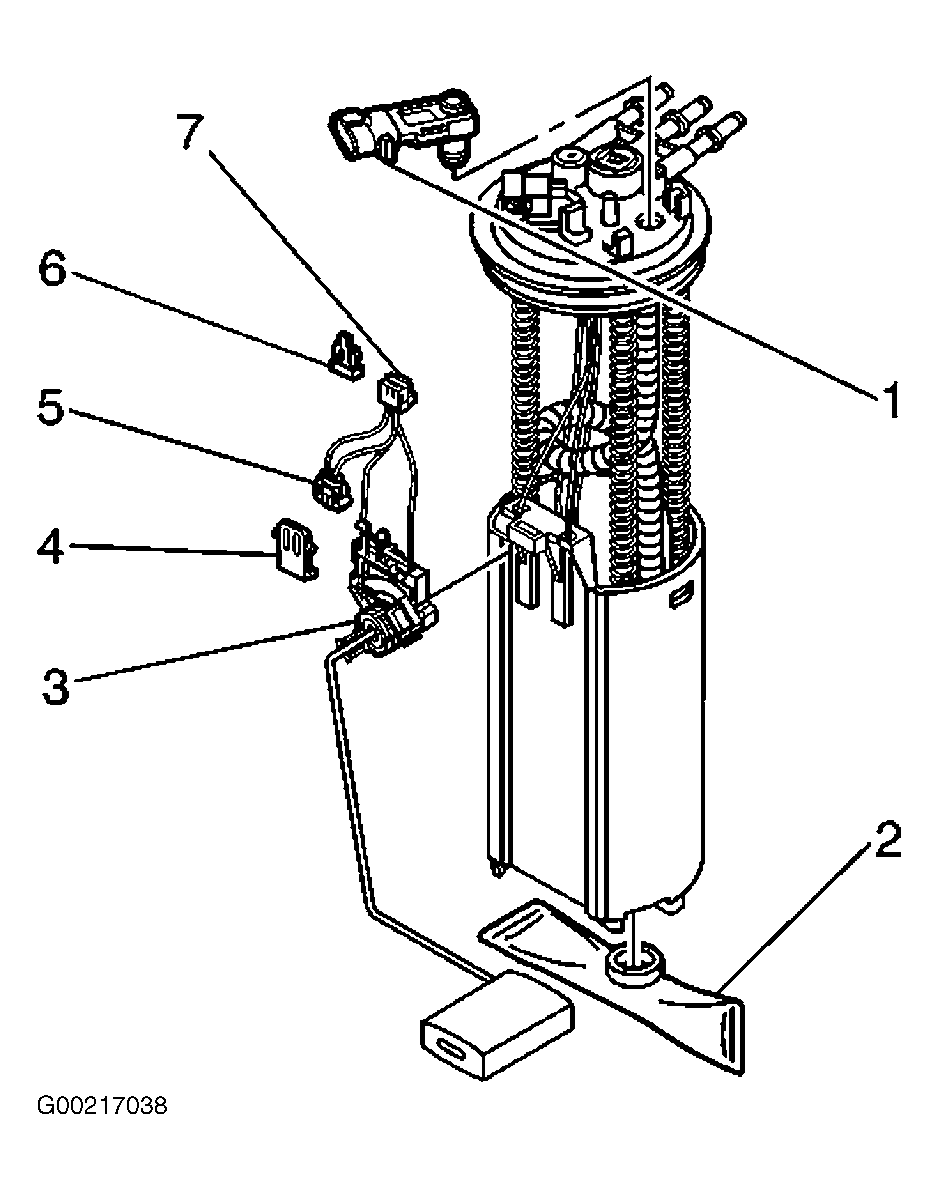

Remove the fuel sender assembly. See FUEL SENDER ASSEMBLY . Disconnect the fuel pump electrical connector (5). See Fig 1 . Remove the fuel level sensor electrical connector retaining clip (6). Disconnect the fuel level sensor electrical connector (7) from under the fuel sender cover. Remove the fuel level sensor retaining clip (4). Squeeze the locking tangs and remove the fuel level sensor (3). To install, reverse removal procedure. Check for fuel leaks.
